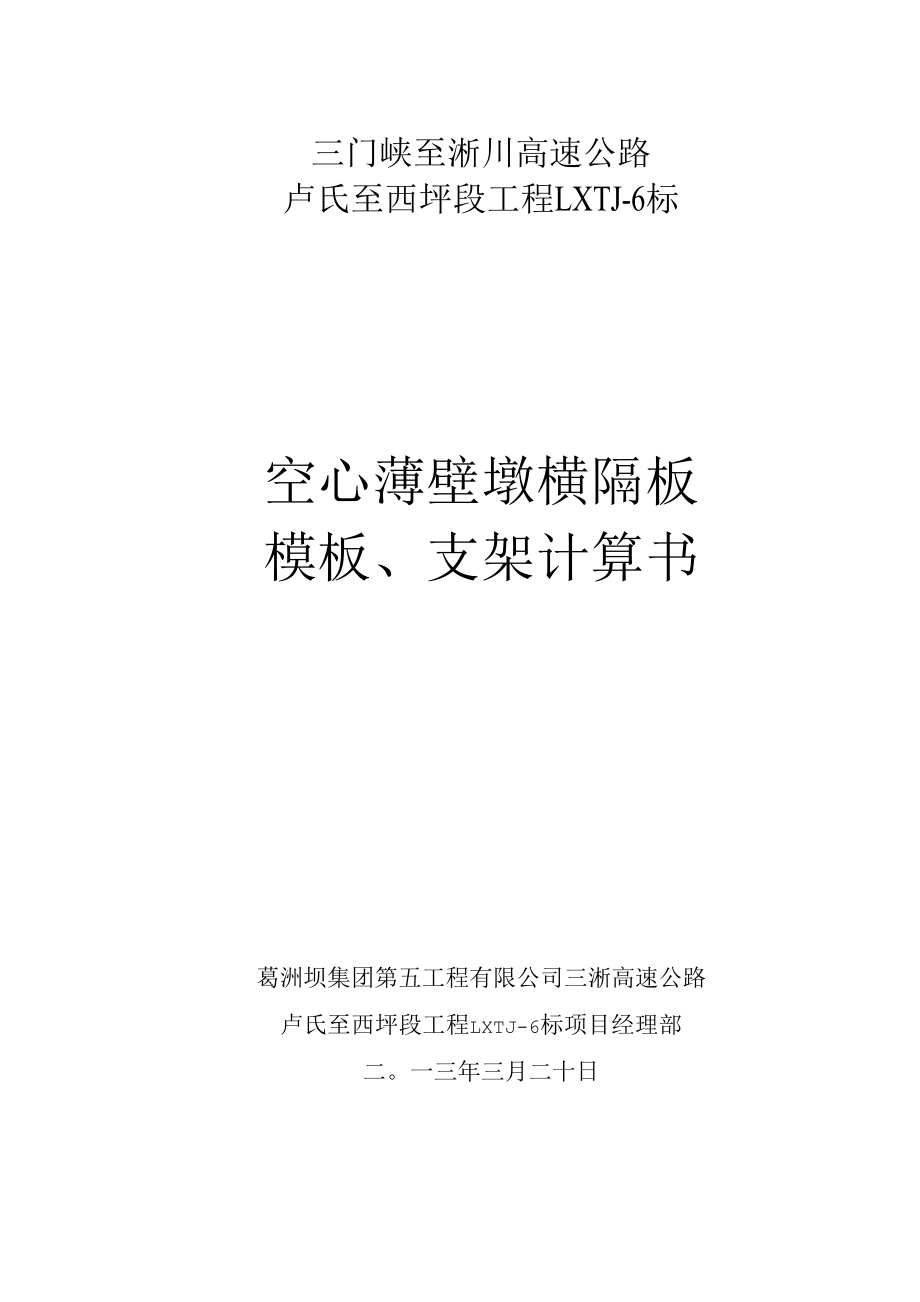

三门峡至淅川高速公路卢氏至西坪段工程LXTJ-6标空心薄壁墩横隔板模板、支架计算书葛洲坝集团第五工程有限公司三淅高速公路卢氏至西坪段工程LXTJ-6标项目经理部二一三年三月二十日说明1、 计算依据(1) 童子沟特大桥施工设计图(2) 公路桥涵有关施工技术规范(3) 《建筑施工扣件式钢管脚手架安全技术规范》(JGJ 130-2001)2、 支架施工本着在确保质量和安全前提下，节约成本、加速进度、方 便施工因此，本合同段内的空心薄壁墩横隔板模板、支架、支撑均按 此方案施工3、 本次计算采用荷载，按上部计算的荷载29.4 KN/m2验算刚度4、 支架材料、材质、规格、型号必须符合设计计算要求1) 方木、木板：A---4针叶木(2) 钢管支架：A3 O48mmX3.5mm钢管扣件式脚手架5、 施工注意事项：(1) 采用支架施工，基底必须满足设计要求2) 支架之上采用的上、下托调整标高，横杆步距150cm，搭设质量 必须符合国家现行技术标准，并按规定设置剪刀撑3) 顶部面模采用15mm竹胶板，下纵梁为10cmX10cm方木，间距 按照30cm布置，横梁8#槽钢，间距按照100cm布置脚手架搭设间距 为:100cmX 100cmX 150cm(纵距、横距、步距)，搭设时应严格控制搭设 尺寸。
4) 在绑扎钢筋前，必须检查脚手架连接是否紧松，确保良好受力5) 在砼浇筑过程中，必须专人检查模板、支架，一旦发生变形， 应立即停止砼浇筑，并向上级汇报6) 变形的钢管或开裂扣件应严禁使用，确保安全生产7) 当浇筑好的砼达到100%的设计强度后，方准拆除支架薄壁空心墩横隔板模板、支架、支撑计算一、 计算依据1、 薄壁空心墩施工图《第三册图号为S4-3-1-4》2、 《公路桥涵施工规范》3、 《路桥施工计算手册》4、 《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130 —2001)二、 采用数据1、 钢管 A3 0 48mmX 3.5mm 槽钢(1) 轴向受压：[0 r] =145Mpa(2) 弯曲应力：[0 w] =145Mpa(3) 剪应力：[T ] = 85 Mpa2、 木材 A---4针叶木(1) 顺纹压应力：[0 r] =11Mpa(2) 弯曲应力：[0 w] =11Mpa3、 弹性模量木材、木板：[E] =9X103Mpa钢材：[E ] = 2.1X105Mpa4、 绕度[f] =L / 4005、 地基允许地基应力：[0基]=40Mpa (通道基础为100cm厚C40砼面层)三、 设计荷载1、钢管脚手架(1) 板厚：H=0.5m(2) 模板、支撑：1.0KN/m2(3) 新浇筑砼的容重：26X0.5=13KN/m2(4) 施工人员机具荷载：3KN/m2(5) 倾倒砼的冲击荷载：4KN/m2(6) 振捣荷载：2KN/m2(7) 其它荷载：02、 强度计算Pmax = (1+13 )X 1.2+ (3+4+2 )X 1.4=29.4KN/m23、 刚度计算Pmax = (1+13)X1.2=16.8KN/m2四、模板计算(一) 面板计算1、 面板：11级 竹胶板2440X 1220 X 15mm厚取50cm宽Q1=0.5X29.4=14.7KN/mQ2=0.5X16.8=8.4KN/m2、 强度(1) Mmax=ql2/10=0.1 X 14.7 X 0.22=0.059KN • m(2) Wx=bh2/6=(50X1.52)/6=18.75cm3(3) 8 w=0.059X 106/18.75X 103=3.2Mpa<[11Mpa]o 满足要求！3、 绕度(按均布荷载计算)Ix=50X1.53 / 12=14.06cm4f =0.667ql4/100EI = 0.667 X 8.4 X 2004/100 X 9 X 103 X 14.06 X 104 =0.07 mme0.1mm<[200/400=0.5mm]。
满足要求！(二) 纵梁计算1、方木 10 X 10cmQ1=0.3X29.4=8.82KN/mQ2=0.3X16.8=5.04KN/m2、 强度(1) Mmax=ql2/10=0.1 X 8.82X 1.02=0.882KN • m(2) Wx=bh2/6=10X102/6=166.7cm3(3) 6 w=0.882X 106/166.7X103=5.3MpaV[11Mpa]满足要求！3、 绕度(按均布荷载计算)Ix=10X103 / 12=833.3cm4f =0.667ql4/100EI = 0.667X5.04X10004/100X9X103X833.3X104 =0.45 mmR0.5mmV[ 1000/400=2. 5 mm]满足要求！(三) 横梁计算1、 8#槽钢Q1=0.3 X1.0X 29.4=8.82KN/mQ2=0.3X 1.0X 16.8=5.04KN/m2、 强度(1) Mmax=8.82X1.02/8=1.1KN • m(2) Wx=25.3cm3(3) 6 w=1.1X 106/25.3X103=43.5MpaV[145Mpa]满足要求！3、 绕度(按集中荷载计算)Ix=101cm4f = 5X5.04X10004/ (384X2.1X106X101X104)=0.31 mm <[1000/400 =2.55 mm]。
满足要求！4、 剪力T = ql/2 =29.4X1.0/2 = 14.7 Mpa <[85Mpa]满足要求！五、脚手架计算(一)立杆承载 间距100cm X 100cm 步距150cm轴向力：Pmax=1.0X 1.0X29.4=29.4KN/根允许受力：入=L/i=1500/(482+412 )-2/4=1500/15.95=94.1①=0.57 （采用内插法）N=6 XAX （145X489X0.57） /1000=40.4KN/根N=40.4KN〉Pmax=12.9KN满足要求！结论：根据《建筑施工扣件式钢管脚手架安全技术规范》单根立杆 的最大轴向力W40KN因此，N = 40KN〉29.4KN满足要求！（二）地基应力地基应力按照0.5*0.5m扩散计算：6 =N/A=29.5/ （0.5 X 0.5）=118kpa （下基础为100cm厚C40砼面层）6 =118kpa < [6 基]=40Mpa满足要求！。
