电源设备应知应会

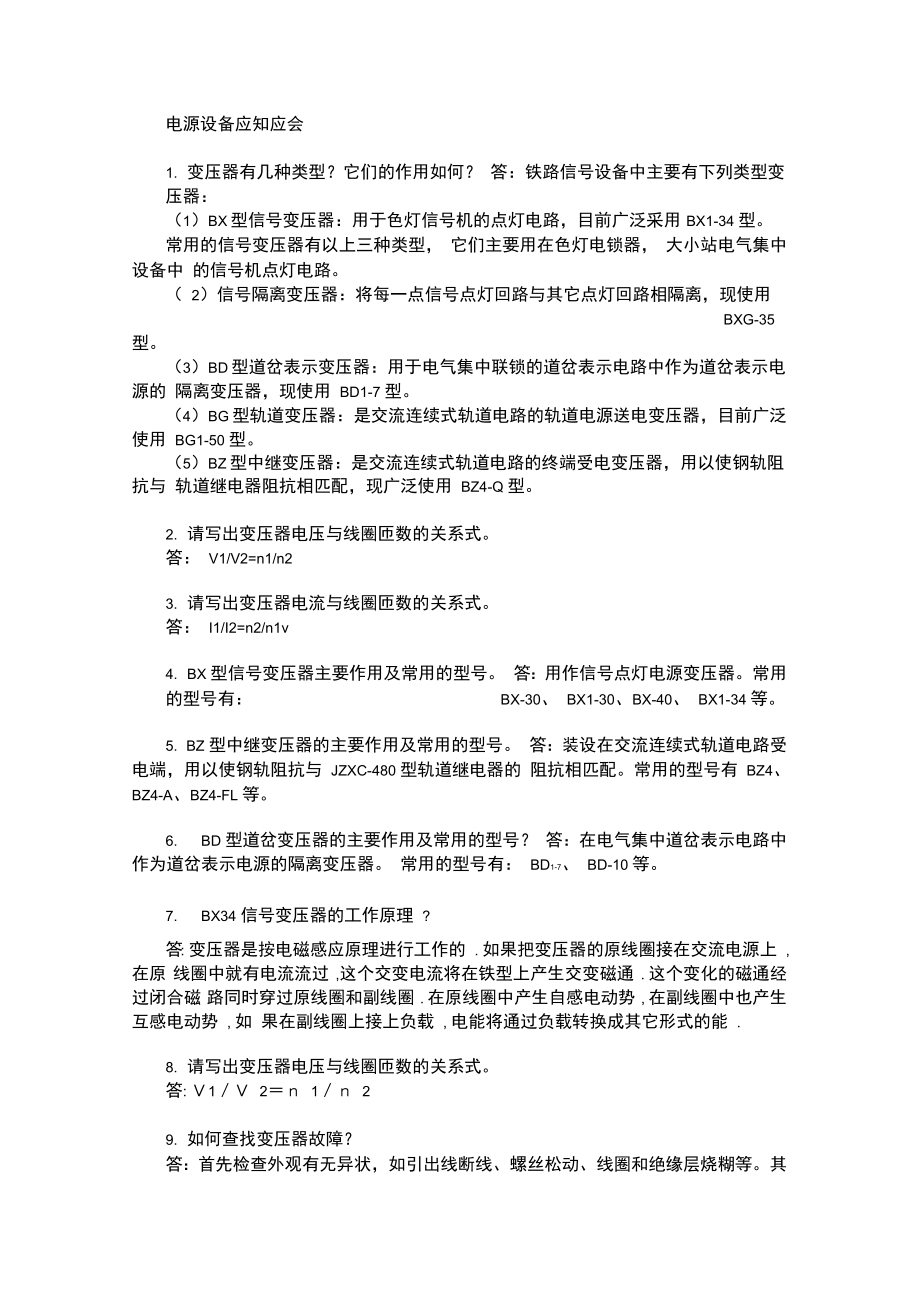

电源设备应知应会1. 变压器有几种类型？它们的作用如何？ 答：铁路信号设备中主要有下列类型变压器：（1）BX型信号变压器：用于色灯信号机的点灯电路，目前广泛采用 BX1-34 型常用的信号变压器有以上三种类型， 它们主要用在色灯电锁器， 大小站电气集中设备中 的信号机点灯电路 2）信号隔离变压器：将每一点信号点灯回路与其它点灯回路相隔离，现使用 BXG-35型3）BD型道岔表示变压器：用于电气集中联锁的道岔表示电路中作为道岔表示电源的 隔离变压器，现使用 BD1-7 型4）BG型轨道变压器：是交流连续式轨道电路的轨道电源送电变压器，目前广泛使用 BG1-50 型5）BZ型中继变压器：是交流连续式轨道电路的终端受电变压器，用以使钢轨阻抗与 轨道继电器阻抗相匹配，现广泛使用 BZ4-Q 型2. 请写出变压器电压与线圈匝数的关系式答： V1/V2=n1/n23. 请写出变压器电流与线圈匝数的关系式答： I1/I2=n2/n1v4. BX 型信号变压器主要作用及常用的型号 答：用作信号点灯电源变压器常用的型号有： BX-30、 BX1-30、BX-40、 BX1-34 等5. BZ 型中继变压器的主要作用及常用的型号。

答：装设在交流连续式轨道电路受电端，用以使钢轨阻抗与 JZXC-480 型轨道继电器的 阻抗相匹配常用的型号有 BZ4、 BZ4-A、BZ4-FL 等6. BD 型道岔变压器的主要作用及常用的型号？ 答：在电气集中道岔表示电路中作为道岔表示电源的隔离变压器 常用的型号有： BD1-7、 BD-10 等7. BX34 信号变压器的工作原理 ?答: 变压器是按电磁感应原理进行工作的 . 如果把变压器的原线圈接在交流电源上 , 在原 线圈中就有电流流过 ,这个交变电流将在铁型上产生交变磁通 . 这个变化的磁通经过闭合磁 路同时穿过原线圈和副线圈 . 在原线圈中产生自感电动势 , 在副线圈中也产生互感电动势 , 如 果在副线圈上接上负载 , 电能将通过负载转换成其它形式的能 .8. 请写出变压器电压与线圈匝数的关系式答: Ｖ1／Ｖ 2＝ｎ 1／ｎ 29. 如何查找变压器故障？答：首先检查外观有无异状，如引出线断线、螺丝松动、线圈和绝缘层烧糊等其次是 用万用表测量线圈阻值， 可判断是否断线或短路， 用 500 伏兆欧表测量线圈与线圈间、 线圈 与外壳间的绝缘电阻，如电阻为零，说明绝缘已被击穿10. 自耦变压器和一般变压器有哪些区别？ 答：自耦变压器和一般变压器的主要不同点在于： 自耦变压器的初、 次级线圈合用一个 绕组，用抽头来区分初、 次级； 而一般变压器的初次线圈是分开绕制的。

因此自耦变压器制 作简单、省料，但由于初、次线圈直接连通，当使用电压较高时，存在一些不安全因素11. PD 型大站调压屏有哪几个系统组成？答：(1) 调整系统：即三相感应调压器它是按照驱动系统的驱动电机进行升压和降压 的动作来完成稳压任务的；(2) 驱动系统：由驱动系统和变速箱组成，外电压升高则驱动部分降压，外电网降低则 驱动部分升压为防止电机惯性而产生过调现象，电路中有电机直流制动装置；(3) 控制系统：由电压比较器、执行电路、联锁控制回路组成12. PD 型大站转换屏有何作用？答：转换屏的作用有：1) 进行两路电源的转；2) 交流屏、直流屏主备用屏的手动转换，可做到备用屏完全断电；3) 调压屏故障或需检修时，可手动切换，并做到调压屏完全断电；4) 输入、输出电源汇接13. PD 型大站电源屏输出的信号电源有哪些？答：信号机点灯电源为 XJZ220V、 XJF220V；道岔表示电源 DJZ220V、DJF220V；控制台 表示灯电源 JZ24V、JF24V；继电器控制电源 KZ24V、 KF24V；轨道电路送电电源为 GJZ220V、 GJF220V；JJZ220V、JJG110V；道岔启动电源为 380V 三相交流电源或 220V 直流电源14. PD 型大站电源屏闪光电源的输出频率有什么要求 ?答: 大站交流电源屏闪光频率应调节为每分钟 90-120 次。

15. 什么是万能转换开关？其作用是什么？答：万能转换开关 (WHK)是一种多段式并能控制多回路的开关电器其作用是：起到电 源屏的电流表、电压表换档及调压屏手动、自动的转换作用16. PD 型大站调压屏中的过压继电器的作用 ？答：当输出电压超过额定值的 5％时， GYJ 吸起( 400 伏)将升压控制回路切断，不让 电压继续升高，防止自动调压部分故障造成电压过高损坏设备17. PD 型调压屏中断相保护装置的作用？是怎样实现的？ 答：为了杜绝在三相电源出现断相时， 调压电机长时间单相运转造成烧损， 设置了断相 保护装置保护电路采用中性点位移电路， 当三相电源平衡时， 电路中整流桥无输出， DXJ 不动作， 反之， DXJ吸起，利用其下接点断开调压电机驱动三相中的任意两相，阻止电机转动18. PD 型大站调压屏中行程开关的作用是什么？ 答：在调压器输出电压达到最大或最小极限时， 切断升压或降压电路， 防止超出调压范 围烧损设备19. PZG1-900/25 型 25HZ 中站电源屏输出电压标准多少？ 答：轨道电压为 220V 5％；局部电压为 110V 5％.20. PZG1-900/25 型 25 周中站电源屏中刀闸的作用？答：1K是 220V 电源输入刀闸； 2K 是轨道电源输出刀闸； 3K是局部电源输出刀闸。

用 主机时 2K、 3K全部合在上面 ; 用备机时 2K、 3K全部合在下面21. TBP600VA变频机在额定负载下的起振电压是多少？ 答：变频机在额定负载下的起振电压是 176—253V.22. PZG1-900/25 型 25 周电源屏是怎样进行短路防护的？答： 25 周电源屏采用的铁磁变频机具有过载或短路停振、短路故障消除后自动起振的 特点， 为了缩小短路停振的影响范围， 将轨道电路分为两个或四个线束输出 每个线束上分 别设置了由轨道电源控制继电器( GKJ)和负载检查继电器( FJJ )组成的短路切除电路当 负载短路时，变频机自动停振，使 FJJ 断电， GKJ随之断电，其前接点切除故障线束故障线束切除后， 变频机自动起振 同时通过 GKJ后接点将故障线束的负载与 FJJ 线圈并联， 使 得 FJJ 线圈上的电压降低而不能吸起， 保证了变频机不再向故障线束供电， 从而能正常向另 一线束供电短路故障下消除后， FJJ 吸起使 GKJ吸起，变频机恢复向该线束供电23.25 周叠加移频区间 25 周电源箱输出电源的种类？答： 25 周电源箱输出电源有两种：即轨道和局部电源上下行各有一套电源供电，如 一套有故障时，通过刀闸转换，可实现上下行共用。

24. 造成 TBP600VA变频机停振的原因有哪些？ 答：当变频机一次侧的二极管击穿、 断线或谐振电容断线、短路以及输出端短路时，都 会使变频机停止25. 维修电源屏有哪些安全管理？答：(1) 各种保险丝要按其容量分类存放，以便更换时迅速、方便，不至于搞错，在更 换保险丝时，首先要确认好容量是否与图纸规定相符2) 做好定期测试工作， 对主要部位的温升、 整流二极管的压降、 两路电源的转换时间、 调压电机制动时间等测试项目一定要按期测试，并做好记录3) 应经常检查电流互感器次级线圈、引线及端子，以免开路后产生高压危及人身安全 和设备安全4) 感应调压器的机械传动部分，应经常注油，防止因机械卡阻造成调压电机运转困难 而发热或烧损26. 维修电源屏应掌握哪些要领？答： (1) 掌握一、 二路电源波动范围、 频繁程度合理调整调压屏差动放大电路灵敏度， 使之既不过于频繁调压，又保证稳压范围，减少故障机会2) 掌握各种信号设备所需的负载电流范围当电流指示异常时为判断故障范围提供依 据3) 掌握各电源屏运用中各自的特点如存在哪些问题、发生过哪些故障、电路进行过 哪些改动等4) 掌握其它有关情况如电力部门停电施工、信号工借用电源等情况。

27. 电流互感器的次级线圈为什么不能开路使用？答：根据电流互感器的原理可知， 实际上互感器就是一个短路运行的升压变压器 因为 电流互感器的初级与负载串联， 其中流过电流的大小由负载决定， 不取于次级线圈中的电流1 次级开路时，初级电流基本不变，这时铁芯内的磁通只由初级绕组的磁势产生，而次级绕 组的磁势为零， 不能抵消初级磁势的作用这样， 造成在铁芯中有很大的磁通，使得铁损大 大增加，铁芯发热，容易造成损坏同时，次级开路时在次级线圈中形成很高的感应电势， 容易造成危险所以，电流互感器不能开路使用为了保证安全，电流互感器的铁芯，外壳 和二次线圈都必须接地28. 查找电源屏故障有哪些程序？答： (1) 处理电源屏故障时，首先要观察列车运行情况，切不可惊惶失措，胡乱操作， 再造成新的故障或停电2) 其次观察电压、电流表，判断故障范围3) 再是检查电源屏上的保险芯是否正常4) 检查接线端子有否松动5) 机械部分：检查驱动电机、交流接触器是否烧坏等故障率高的部件6) 电气部分：检查二极管、继电器是否烧损29. 怎样查找 PD型大站电源屏转换屏故障？答：当听到转换屏故障电铃鸣响时，首先观察转换屏板面上表示灯； 1HD或 2HD亮灯，可能是三相电源断相或继电器电路故障； AJHD或 BJHD亮灯，应再观察Ａ交流屏面板或 B 交流屏面板哪个表示灯亮灯，从而判定是哪种电源故障； AZHD或 BZHD亮灯，也应再观察 A 直流屏或 B直流屏面板哪个表示灯亮灯，以确定是直流 24 伏电源屏故障，还是直流 220电源故障。

如果电源无输出， 转换屏无声光报警， 可以判定转换屏内部没有故障，如闸刀开关或 端子接触不良以及引线断线等30. PZ 型中站屏直流输出电压为何会出现大幅度下降？ 答：(1) 可能是整流变压器一次侧保险熔断；(2) 调压屏调压失灵，直流屏输入电压降低；(3) 接线端子接触不良；(4) 整流二极管损坏31. 造成交流接触器烧毁有哪些原因？答： (1) 外电网电压低于交流接触器的正常工作值，即不足其额定值的 85％；(2) 接触器内部卡阻或线圈短路；(3) 误将 40安/220 伏接触器接在 380 伏电路中；(4) 接触器长时间频繁动作32. 自动调压时为何出现只向一个方向调压 ?答：这是由于输入的３８０Ｖ电压的相序接错所致， 其故障现象是按压升压按钮时， 调 压器向降压方向旋转； 当按压降压按钮时， 调压器向升压方向旋转 处理方法是将调压电机 的三相电源的任意两个进行调换33. 大站电源屏交流屏输出电源对地绝缘不良有哪些内部原因？答： (1) 变压器线圈对地绝缘不良；(2) 电源的输出连接线对地绝缘不良；(3) 电流互感器器Ⅰ、Ⅱ线圈绝缘不良34. PD 型大站电源屏主用或备用电源屏故障时如何用手动方法实行转换？答：(以大站屏为例 ) 某屏故障时， 某屏故障灯点亮电铃鸣响。

此时应确认故障后先扳动 3HK或 4HK为下一次故障转换作准备，此时电铃停止鸣响将备用屏闸刀合上，电铃鸣响 ( 表明主、备用屏均送入电源 ) 再依次倒接故障电源输出闸刀，其它电源输出闸刀，再将故障屏 输入闸刀拉开，电铃停止鸣响，表示人工转换完毕35. 如何克服 PZ型中站调压屏电源转换过程中电源中断现象？ 答：采用二级调压器调压可避免电源转换过程中的中断 根据被测继电器的需要可将第 一级调压器调至某一电压值，称为粗调；第二级调压器就被限制在该电压范围内进行调压， 称为细调这样既满足了电源连续不中断，又满足了调压细致的要求36. JHJ--40A 型交流电源转换接触器的主动触头压力过大时怎样调整？答：增大动、 静触头之间的间隙 松动主静触头架底部的两个螺钉， 利用螺钉孔的间隙， 将主静触头架上移或是将传动架顶部的反力弹簧向上移动，使其适度变形，以减小反力37. 电源屏中交流接触器可能发生的故障有哪些 ?答: ①触头发热②触头烧损甚至熔焊③衔铁噪声大④线圈过热烧损⑤衔铁不动 作⑥断电后，接触器不落下38. 怎样检查试验直流屏？答：(1) 检查屏内各保险的容量是否符合设计要求，有无过热现象，来回倒换主备屏看 保险、报警等装置是否正常。

断开输出保险应能报警 (2) 当直流 24伏或 220 伏电源所接负 载在允许范围内变化时，其输出电压： 24V电源应稳定在 24V±4％范围内， 220 伏电源输出 应不低于 220 伏39. PD 和 PZ 型调压屏是如何自动调压的？答：自动调压是由差动放大电路来控制 1KJ 和 2KJ，用它们的动作代替人工动作去控制 SYJ 和 JYJ，达到调压目的 需要自动调压时， 将万能转换开关 2WHK转向“自动调压” 位置， 此时其接点 5-8 、1-4 接通，构通了差动放大电路电源， 1KJ、2KJ接点控制的 SYJ和JYJ 继 电器电路平时 1KJ和 2KJ均吸起，不构成 SYJ和 JYJ 的电路当输出电压高过规定值时， 2KJ落下；而输出电压低于规定值时 1KJ 落下；利用它们的落下接点代替升降压按钮 1KA和 2KA的接点控制升降压继电器工作来调整输出电压总之，升压时： 1KJ↓、 2kJ↑降压时： 1KJ↑、 2KJ↓稳压时： 1KJ↑、 2KJ↑40. 交流屏的两路输入电源是如何转换？ 答：当使用一路电源供电时， 1XLC吸起， 由 1XLC的三组主触头将一路电源送往调压屏。

此时， 也应将 2HK扳向闭合位置 但 2XLC因电路中串有 1XLC的互切接点不能吸起， 二路电 源在交流屏内暂时被切断处于备用状态当一路电源停电或故障时， 1XLC 落下，其三相主 触头将一路电源切断， 1XLC落下使 2XLC 吸起，将二路电源经 2XLC的三相主触头送往调压 屏当一路电源恢复有电时， 若需要仍由一路电源供电， 可闭合 1HK，按下 2TA，强行使 2XLC 断电落下，将二路电源切断，并接通 1XLC 励磁电路使其吸起，接通一路电源两路电源切 换电路相同总之， 通过切换电路， 可使两路电源中的任一路供电，当故障时可以自动倒向 另一路电源，及可以根据需要人工倒向另一路电源41. 外电网电压不在正常范围时如何处理？答：当外电网的电压不在 304--437 伏范围时，应根据各路运用情况，随时准备切断电 压超标的那一路电源 如是一路就应关断 1HK或拉下一路电力输入闸刀， 如是二路就应关断 2HK或拉下电力二路输入闸刀42. 检修变压器前做哪些准备工作？答： 1）做好测试台测试准备工作及以下工具材料：克丝钳，活手扳手，螺丝刀，尖嘴 钳，扁嘴钳，电烙铁，管拧子材料：焊锡丝松香毛刷红油漆，螺母垫片，白布。

2）准备测试卡片43. 变压器的检查、测试有哪些内容？答： 1）清扫各部尘土及污物； 2）检修前、后，进行空载、满载、绝缘测试，并记录；3）检修扣部螺栓、螺母； 4）检修线头、线爪； 5）检修线圈； 6）检修胶木架，胶木瓷面板； 7）检修铁芯44. 检修整流器前做哪些准备工作？答： 1）做好测试台测试准备工作及以下工具材料： （1）万用表（ 2）克丝钳（ 3）活口 扳手（ 4）套筒扳手（ 5）螺丝刀（ 6）电烙铁（ 7）焊锡丝2）取出测试卡片45. 整流器的检查、测试有哪些内容？答： 1）清扫各部尘土及污物； 2）外观检查； 3）测试：（1）空载滿载绝缘测试； （2） 二极管正反向特性测试； 4）检查各部螺母； 5）检查线头、线爪； 6）检查线圈； 7）检查胶 木架、胶木面板； 8）检查铁芯46. 检修交流接触器前做哪些准备工作？ 答：准备好工具材料：活中扳手，套筒扳手，螺丝刀，什锦锉，十寸头电烙铁，白布， 毛刷，橡皮，万用表等47. 交流接触器检修前需检查、测试的内容？1）清扫外部尘土和污物； 2）检查外罩； 3）外部螺丝检查； 4）检查灭火弧罩； 5）接 点片检查； 6）测试：电气特性、时间参数、接点电阻、线圈电阻。

48. 交流接触器的内部检查及调整内容？答： 1）磁路系统： （1）检查线圈引线； （2）线圈内部检查； （ 3）线圈架检查； （4）检 查铁芯 2）检查弹簧； 3）接点系统检查： （1）主触头检查； （2）辅助触头；（3）接点片检 查；（4）胶座检查 4）分解清扫擦洗之后进行组装： （ 1）接点压力调整； （2）对工作值释 放值调整（主要调整磁路） 49. 交流接触器检修中需测试的内容？答： 1）初测试释放值及吸合电压； 2）额定电压下的工作电流； 3）触头初压力及终压 力； 4）动作释放时间； 5）检查触头滑程50. PD 型和 PZ 型调压屏进行手动升、降压试验时应检查哪些内容 ？答：（1）调压电机动作正常，无杂音，调压器无过大响声 （2）当输出电压升至过压继电器的额定值时，应自动停止升压 （3）上限行程开关和下限行程开关能有效的防止调压器转脱4）同时按压升压和降压按纽，电动机不应动作；当连续几次轮换按压升、降压按纽 时，升压和降压动作正常，调压电机保险不熔断51. 检查电源屏两路输入电源相位差的目的是什么？ 答：测量相位差的目的是保证两路输入电压的相位一致， 以避免在电源转换时， 造成电 源保险熔断，影响正常工作。

52. 如何检查电源屏两路输入电源的相位差？答：将万用表置于 380V 挡后，用两表笔分别接触两路输入电源 A相电源，若量得电位差为零或在几十伏之内，说明该两路输入电源是同相位，如果电位差为 380V，则相位相反同样依次测量 B、C相，电位差为零，则 B、C 相输入电源为同相53. 电源屏中使用电流互感器的目的是什么？使用及检修时应注意什么？ 答：使用电流互感器可以将测量仪表与高压线路隔开， 以保证工作安全， 同时可扩大仪 表的量程在使用和检修中严禁二次侧开路54. 电源屏各部元器件及盘面检查工作的主要内容？答： 1）各元器件、刀闸完整，无破损裂纹，规格符合标准、安装牢固；插接件接触良 好，螺丝不松动，线头无伤痕，焊点无虚徦焊2）各种开关动作灵活可靠，胶木绝缘部分无裂纹，接点分段良好，无烧痕3）各种仪表安装牢固，指针正对零位，指示灯完好 地线完整不锈蚀，固定螺丝紧固，作用良好56. 电源屏断路器端子排及配线检查工作的主要内容？答： 1）液压电磁断路器无裂纹，无破损、安装牢固，接线端子螺丝紧固，无过热或过 压降现象（通电一段时间后检查） 2）端子排无裂纹、无破损、无伤痕，绝缘良好、安装完整。

3）配线整齐，无破损、无钳伤、线环完整，螺丝紧固4）保险座无裂纹，无破损、安装牢固，熔芯容量符合规定标准57. 电源屏通电检查测试及整机试验工作的主要内容？ 答： 1）各指示灯、仪表指示正确各种电源接地测试： 直流接地电压应为零、 交流接地电压与标称电压的比值应不大于 2）各种输入、输出电压电流应符合标准，闪光电源闪频适当3）调压灵敏度在 370~390V范围内， 不得有过调现象 手动调压时当断开升降压按钮后 应立即停止调压， 感应调压器小电机无过大噪音4）两路输入电源相序应一致，两路电源及主付屏切换时，输出电压无明显变化5）各元器件及变压器无过热现象6）断相转换及报警良好。
