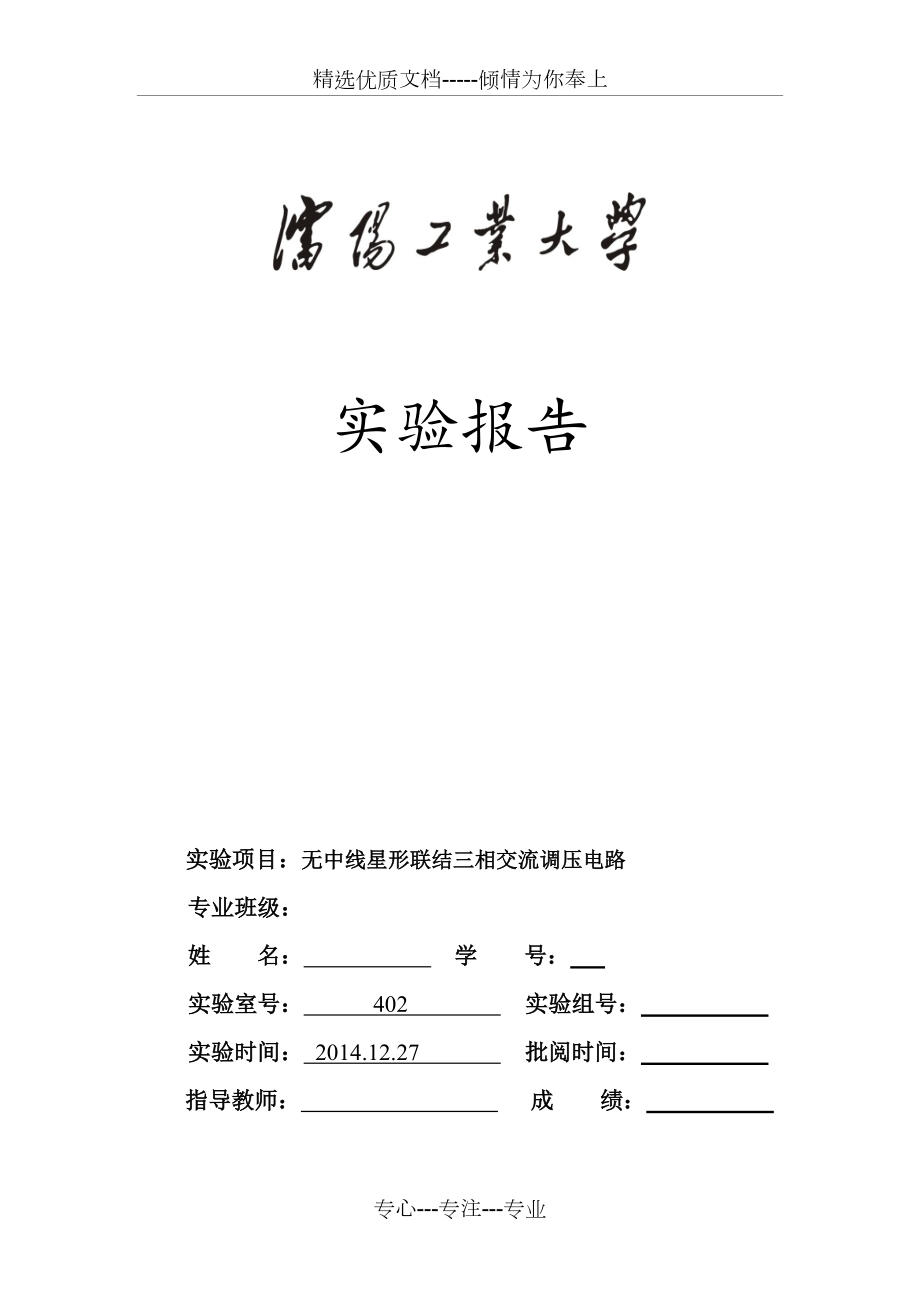

精选优质文档-----倾情为你奉上实验报告实验项目：无中线星形联结三相交流调压电路 专业班级： 姓 名： 学 号： 实验室号： 402 实验组号： 实验时间： 2014.12.27 批阅时间： 指导教师： 成 绩： 一．实验目的：1.熟悉 Matlab 仿真软件和 Simulink 模块库 2.掌握无中线星形联结三相交流调压电路的工作原理、工作情况和工作波形二．实验器材：计算机、matlab软件三．实验原理：三相交流调压电路有星形联结和三角形联结等多种方案其中星形联结又有无中线和有中线两种电路，三角形联结有线路控制、支路控制和中点控制的不同电路无中线星形联结三相交流调压电路的原理图如图所示 无中线星形联结三相交流调压电路四．实验步骤：无中线星形联结三相交流调压电路的仿真模型如图所示，该模型实际上由三个单相交流调压电路组成，图中VT12、VT34和VT56分别为双向晶闸管开关模块，pulse12、pulse34和pulse56是相应晶闸管的触发模块。
为了观察方便，在触发模块的移相控制输入端接入了一个控制角与移相控制电压 Uct 的变化函数Uct = 10u1/180 式中，u1为控制角（度），由常数模块@设定五．实验数据： 1.电阻负载α = 30°无中线星形联结三相交流调压电路的输出电压和波形2.电阻负载α = 60°无中线星形联结三相交流调压电路的输出电压和波形六．数据处理及分析通过实验波形可以看出电流中有很多谐波，进行傅里叶分析后可知，其中所含谐波的次数为6k+1（k=1，2，3…）,这和三相桥式全控整流电路交流测所含谐波次数完全相同，而且也是谐波的次数越低，其含量越大七．实验总结：通过本次实验，熟悉了 Matlab 仿真软件和 Simulink 模块库，加强了自身对Matlab的认识，操作更加熟练，并且熟练掌握了无中线星形联结三相交流调压电路的工作原理、工作情况和工作波形；通过本次实验，对仿真实验有深刻地了解，仿真实验有助于加强对实验过程和结果的认识，并且可以安全有效快捷的对实验做出模拟实验时需要注意以下几点问题：1.注意触发脉冲的脉冲选择；2.注意示波器的连接 ；3.实验模块参数设置；4.启动实验前设置仿真参数。
