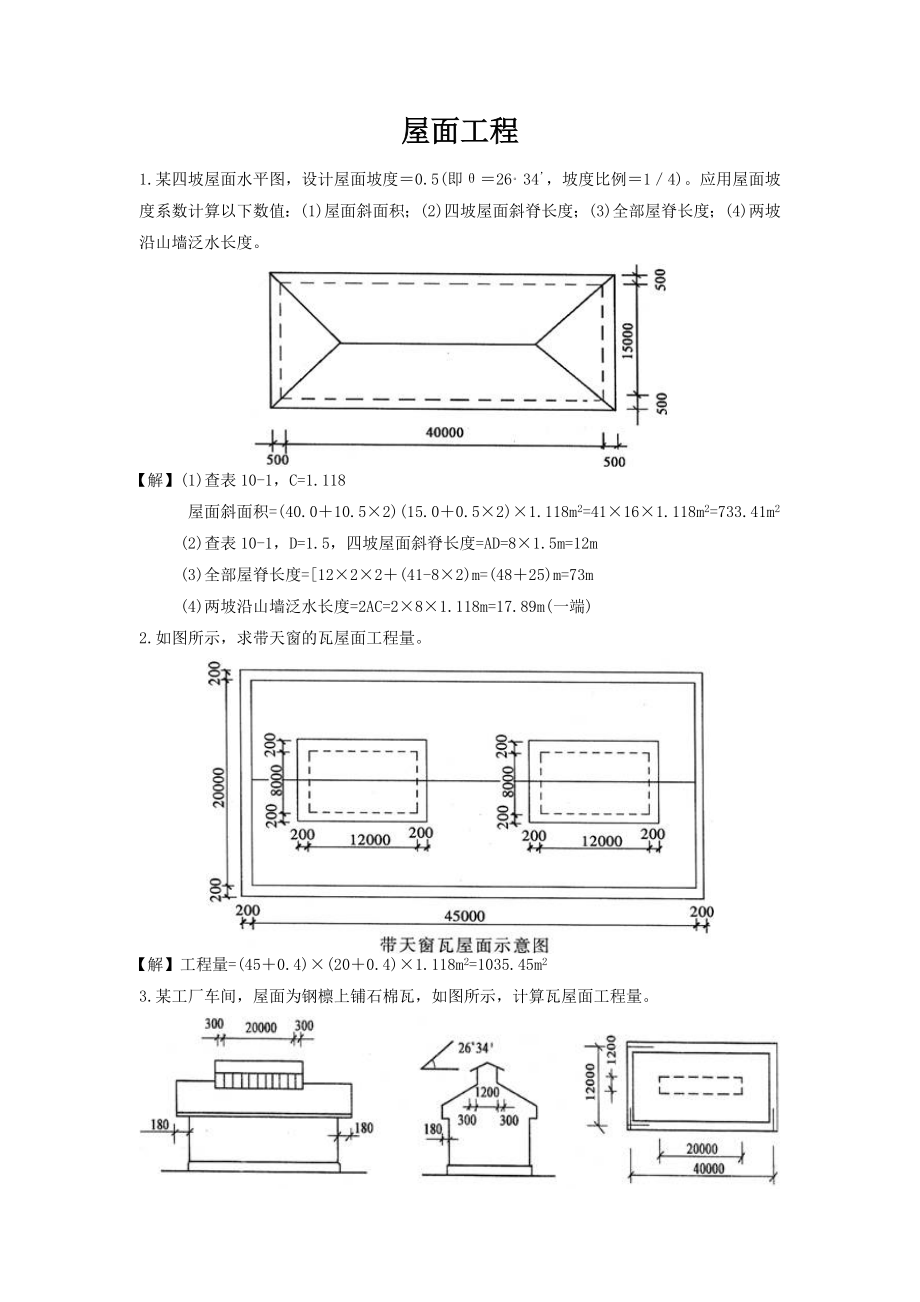

屋面工程1.某四坡屋面水平图，设计屋面坡度＝0.5(即θ＝2634’，坡度比例＝1／4)应用屋面坡度系数计算以下数值：(1)屋面斜面积；(2)四坡屋面斜脊长度；(3)全部屋脊长度；(4)两坡沿山墙泛水长度解】(1)查表10-1，C=1.118屋面斜面积=(40.0＋10.5×2)(15.0＋0.5×2)×1.118m2=41×16×1.118m2=733.41m2(2)查表10-1，D=1.5，四坡屋面斜脊长度=AD=8×1.5m=12m(3)全部屋脊长度=[12×2×2＋(41-8×2)m=(48＋25)m=73m(4)两坡沿山墙泛水长度=2AC=2×8×1.118m=17.89m(一端)2.如图所示，求带天窗的瓦屋面工程量解】工程量=(45＋0.4)×(20＋0.4)×1.118m2=1035.45m23.某工厂车间，屋面为钢檩上铺石棉瓦，如图所示，计算瓦屋面工程量解】根据定额工程量计算规则第一条、第四条规定及表10-1：工程量计算(水平投影)：F={[(40＋0.18×2)×(12＋0.18×2)＋20.6×(0.3+0.3)]×1.118＋40.36×0.05×2}m2=[(498.85+12.36)×1.118+4.04]m2=575.57m24.有一带屋面小气窗的四坡水平瓦屋面，尺寸及坡度如图所示。
计算屋面工程量、屋脊长度和工料用量解】(1)屋面工程量：按图示尺寸乘屋面坡度延尺系数，屋面小气窗不扣除，与屋面重叠部分面积不增加查得坡度系数，C=1.1180Fw=(30.24＋0.5×2)(13.74＋0.5×2)×1.1180m2=514.81m2=5.1481×100m2(2)屋脊长度：1)正屋脊长度：若F=A，则Lj1=(30.24—13.74)m=16.5m2)斜脊长度：查得坡度偶延尺系数D=1.50，斜脊4条，Lj2=×1.50×4m=44.22m3)屋脊总长：Lj=Lj1＋Lj2=(16.5＋44.22)m=60.72m L2=×1.5×4m=44.22m4)屋脊长度：L=(16.5＋44.22)m=60.72m(3)工料用量：因屋面坡度较大，考虑檐瓦穿铁丝钉铁钉，按定额规定增加工料，檐长(30.24＋13.74)×2＝87.96m，根据定额9-2，该四坡水屋面的工料汇总在表内5.如图所示保温平屋面，求其屋面定额直接费解】工程量=36.24×12.24m2=443.58m2保温层平均厚度=(0.06＋×2％／2)m=0.119m≈12cm该屋面为女儿墙外天沟排水，应套定额5-76、5-77，但因保温层配合比为1：12，需换算，防水层为PVC橡胶卷材，不是三毡四油，也需换算。
查附表107、108，及5-86，5-91，定额5-76换算为：×5.369＋149.52×5.3692-2005.44＋3460.39)元／l00m2=5737.67元／100m25-77换×0.8945＋149.52×0.8945)元／100m2=146.12元／100m2应套的定额基价为：[5737.67＋146.12×(12-6)]元／100m2=6614.39元／l00m2若该屋面保温层做法改为：60mm厚l：12水泥蛭石(平均厚度)，上做炉渣混凝土找坡，坡度为2％；其他条件不变，则找坡平均厚度为：(12-0.24×2％)÷2=0.06m=6cm炉渣混凝土找坡套5-69，基价71.52元／l00m2应套定额基价为：5737.67＋71.52×6=6166.79元／100m2定额直接费=443.58÷100×6166.79元=27354.65元6.有一两坡水二毡三油卷材屋面，尺寸如图所示屋面防水层构造层次为：预制钢筋混凝土空心板、1：2水泥砂浆找平层、冷底子油一道、二毡三油一砂防水层计算：(1)当有女儿墙，屋面坡度为1：4时的工程量；(2)当有女儿墙坡度为3％时的工程量；(3)无女儿墙有挑檐，坡度为3％时的工程量。
解】(1)屋面坡度为1：4时，相应的角度为14002，，查得C＝1.0308Fju=[(72.75-0.24)×(12-0.24)×1.0308＋0.25×(72.75-0.24＋12.0-0.24)×2]m2=(878.98＋42.14)m2=921.12m2式中Fju－屋面防水层工程量2)有女儿墙，3％的坡度，因坡度很小，按平屋面计算Fju=[(72.75-0.24)×(12-0.24)＋(72.75＋12-0.48)×2×0.25]m2=(852.72＋42.14)m2=894.86m2或[(72.75＋0.24)(12＋0.24)-(72.75＋12)×2×0.24＋(72.75＋12-0.48)×2×0.25]m2=894.85m2(3)无女儿墙有挑檐平屋面(坡度3％)，按图a、c，有Fju=外墙外围水平面积＋(L外＋4×檐宽)×檐宽，代人数据得：Fju={(72.75＋0.24)(12＋0.24)＋[(72.75＋12＋0.48)×2＋4×0.5]×0.5}m2=979.63m2(4)找平层面积1：2水泥砂浆找平层，按净空面积计算其工程量：1)有女儿墙坡屋面时，找平层面积为：F=(72.75-0.24)(12-0.24)×1.0308m2=878.98m22)有女儿墙平屋面时，找平层面积：F=(72.75-0.24)(12-0.24)m2=852.72m2(5)无女儿墙有挑檐平屋面，包括檐沟的找平层面积为(如图c所示)：F=(72.75＋0.24＋0.5×2＋0.2×2)(12＋0.24＋0.5×2＋0.2×2)m2=1014.8m27.计算卷材平屋面工程量。
解】卷材坡屋面工程量按坡屋面的水平投影面积乘以屋面坡度延尺系数，以m2为计量单位卷材平屋面工程量按平屋面的水平投影面积计算，以m2为计量单位，但不扣除房上烟囱、风帽底座、风道、斜沟等所占面积，其弯起部分和天窗出檐部分重叠的面积按图示尺寸量算1)有挑檐无女儿墙(图a)工程量=屋面房建筑面积＋(l外＋4×檐宽)×檐宽={(42＋0.24)×(36＋0.24)＋[(42＋0.24＋36＋0.24)×2＋4×0.5]×0.5)m2=(1530.7776＋79.48)m2=1610.2576m2(2)无挑檐有女儿墙(图b)工程量=屋面房建筑面积-女儿墙厚度×女儿墙中心线＋弯起部分=[(42＋0.24)×(36＋0.24)-(42＋0.24＋36)×0.24×2＋(42-0.24＋36-0.24)×0.25]m2=(1530.7776-37.5552＋19.38)m2=1512.60m2(3)无挑檐无女儿墙(图c)工程量=[(42＋0.24)×(36＋0.24)-(42＋0.24＋36＋0.24-0.12)×0.06×2]m2=(1530.7776—9.4032)m2=1521.3744m28.某屋面尺寸如图所示，檐沟宽600mm，其自下而上的做法是：钢筋混凝土板上干铺炉渣混凝土找坡，坡度系数2﹪，最低处70mm；100mm厚加气混凝土保温层，20mm厚1：2水泥砂浆(特细砂)找平层，屋面及檐沟为二毡三油一砂防水层(上卷250mm)，分别求其工程量。
解】(1)干铺炉渣混凝土找坡：F=50.8×12.8m2=650.24m2D=d1＋iL／4=(0.07＋0.02×12.8／4)m=0.134m V=650.24×0.134m3=87.13m3(2)100厚加气混凝土保温层：V=650.24×0.1m3=65.02m3(3)20厚1：2水泥砂浆(特细砂)找平层砂浆抹至防水卷材同一高度以便铺毡屋面部分：Fl=50.8×12.8m2=650.24m2檐沟部分：F2={50.8×0.6×2＋(12.8＋0.6×2)×0.6×2＋[(12.8＋1.2)×2＋(50.8＋1.2)×23×0.25＋(50.8＋12.8)×2×0.17}m2=132.38m2(4)二毡三油一砂防水层：F3=(650.24＋132.38)m2=782.62m29.如图白铁檐沟，计算檐沟工程量解】26号白铁皮檐沟(图)工程量以图示尺寸，按展开面积计算，其工程量计算如下：檐沟长度=[(21＋0.5×2＋11＋0.5×2)×2＋0.18×4]m=68.72m檐沟工程量=(0.035×2＋0.18×3.1416／2)×68.72m2=24.24m210.计算图所示白铁皮落水管(共10根)的定额直接费。
解】铁皮水落管工程量=(16.9＋0.3-0.15)×l0m=170.5m套定额5-167，基价为83.89元／l0m，直接费=170.5／l0×83.89元=1430.32元铁皮落水斗工程量10个套定额5-168，基价102.29元／10个，直接费=10÷10×102.29元=102.29元铁皮落水口工程量10个套定额5-169，基价115.05元／l0个，直接费=10÷10×115.05元=115.05元定额直接费合计=(1430.32＋102.29＋115.05)元=1647.66元屋面及防水工程说明一、屋面木基层(包括檩木、屋面板、椽板、挂瓦条)的制作方法、材种取定、材料含水率的规定同A.5章有关说明二、水泥瓦、粘土瓦、小青瓦、石棉瓦、琉璃瓦、玻璃钢瓦、镀锌铁皮波纹瓦规格与定额不同时，瓦材数量可以换算，其他不变三、防水工程适用于楼地面、墙基、墙身、构筑物、水池、水塔及室内厕所、浴室等防水，建筑物±0.00以下的防水、防潮工程按防水工程相应项目计算四、卷材屋面及防水卷材的附加层、接缝、收头、找平层的嵌缝、冷底子油或底胶剂已计入定额内，不另行算五、卷材防水项目中如设计要求的卷材与定额不同时，可根据卷材的类别（沥青防水卷材、高聚物改性沥青防水卷材、合成高分子防水卷材）按相应项目换算，人工费不变。
六、涂膜防水项目中如设计要求的涂膜材料不同时，可根据涂料的类别（沥青基防水涂料、高聚物改性沥青防水涂料、合成高分子防水涂料）按相应项目换算，人工费不变七、涂膜防水中“二布三涂”或“一布二涂”项目，其涂数是指涂料构成防水层数并非指涂刷遍数八、变形缝填缝建筑油膏、聚氯乙烯胶泥断面取定为30㎜×20㎜；油浸木丝板取定为25㎜×150㎜；紫铜板止水带为2mm厚，展开宽450㎜；钢板止水带1.5㎜厚，400㎜宽；氯丁橡胶宽300㎜，其余均为150㎜×30㎜如设计断面不同时，用料可以换算，其他不变九、盖缝木板盖缝断面为200㎜×25㎜，如设计断面不同时，用料可以换算，人工不变十、屋面排水管（水落管）零配件已综合在排水管（水落管）项目内，不另计算十一、铁皮排水项目中的铁皮咬口、卷边、搭接等已计入定额项目内，不另计算工程量计算规则一、檁木工程量计算 檁木按竣工木料以立方米计算.简支檩长度按设计规定计算,如设计无规定时,按屋架或山墙中距增加200mm 计算如两端出山，檩条长度算至博风板；连续檩条的长度按设计长度计算，其接头长度按全部连续檩木总长度的5%计算檩条托木已计入相应的檩木制作安装项目中，不另计算。
二、屋面木基层工程量计算屋面木基层,按屋面的斜面积计算天窗挑檐重叠部分按设计规定计算,屋面烟囱及斜沟部分所占面积不扣除三、瓦屋面、型材屋面工程量计算瓦屋面、型材屋面（包括挑檐部分）按设计图示尺寸以斜面积计算也可按屋面的水平投影面积乘以屋面坡度系数以平方米计算不扣除房上烟囱、风帽底座、风道、屋面小气窗、斜沟等所占面积，屋面小气窗的出檐部分不增加面积注： 1 、两坡排水屋面面积为屋面水平投影面积乘以延尺系数 C； 2 、四坡排水屋面斜脊长度 =A×D （当 S=A 时）； 3 、沿山墙泛水长度 =A×C （ C ：延尺系数； D ：隅延尺系数）7-1 屋面坡度系数表坡度 B(A=1) 坡度 B/2A 坡度 角度（α） 延尺系数 C (A=1) 隅延尺系数 D （ A=1 ） 1 1/2 45° 1.4142 1.7321 0.75 36°52ˊ1.2500 1.6008 0.7 35° 1.2207 1.5779 0.666 1/3 33°40ˊ1.2015 1.5620 0.65 33°01ˊ1.1926 1.5564 0.6 30°58ˊ1.1662 1.5362 0.577 30° 1.1547 1.5270 0.55 28°49ˊ1.1413 1.5170 0.5 1/4 26°34ˊ1.1180 1.5000 0.45 24°14ˊ1.0966 1.4839 0.4 1/5 21°48ˊ1.0770 1.4697 0.35 19°17ˊ1.0594 1.4569 0.3 16°42ˊ1.0440 1.4457 0.25 14°02ˊ1.0308 1.4362 0.2 1/10 11°19ˊ1.0198 1.4283 0.15 8° 32ˊ1.0112 1.4221 0.125 7° 8ˊ1.0078 1.4191 0.100 1/20 5° 42ˊ1.0050 1.4177 0.083 4° 45ˊ1.0035 1.4166 0.066 1/30 3° 49ˊ1.0022 1.4157 四、琉璃瓦脊、琉璃瓦檐口线工程量计算琉璃瓦脊、琉璃瓦檐口线按设计图示尺寸以延长米计算。
瓦面上如设计要求安装饰件时，另行计算五、卷材屋面工程量计算卷材屋面按设计图示尺寸的面积计算斜屋顶（不包括平屋顶找坡）按斜面积计算，平屋顶按水平投影面积计算也可按屋面的水平投影面积乘以规定的坡度系数以平方米计算不扣除房上烟囱、风帽底座、风道、屋面小气窗、斜沟等所占面积，屋面的女儿墙、伸缩缝和天窗等处的弯起部分，按图示尺寸并入屋面工程量内如图纸无规定时，伸缩缝、女儿墙的弯起部分可按250mm计算，天窗弯起部分可按500mm计算六、涂膜屋面工程量计算涂膜屋面的工程量计算同卷材屋面涂膜屋面的油膏嵌缝、玻璃布盖缝、屋面分格缝，以延长米计算七、屋面刚性防水屋面刚性防水按设计图示尺寸以面积计算，不扣除房上烟囱、风帽底座、0.3㎡以内孔洞等所占面积八、屋面排水工程量计算1、铁皮排水按图示尺寸以展开面积计算（咬口和搭接工料已包括在定额内不另计算）如图纸无大样者可按附加表折算铁皮排水单体零件面积折算表名称 水落管 檐沟 水斗 漏斗 下水口 天沟 斜沟天窗窗台泛水 天窗侧面泛水 烟囱泛水 通气管泛水 滴水檐头泛水 滴水 单位 m 个 m 折算面积㎡ 0.32 0.30 0.40 0.16 0.45 1.30 0.50 0.70 0.80 0.22 0.24 0.11 2、水落管的长度，以水斗的下口管至设计室外地坪上表面的垂直距离计算。
九、防水工程工程量计算1、建筑物地面防水、防潮层，按主墙间净空面积计算，扣除凸出地面的构筑物、设备基础等所占的面积，不扣除柱、垛、间壁墙、烟囱及0.3m2以内孔洞所占面积与墙面连接处高度在500mm以内者按展开面积计算，并入平面工程量内，超过500mm时，按立面防水层计算2、墙基防水、防潮层，外墙长度按中心线，内墙按净长乘以宽度以平方米计算3、构筑物及建筑物地下室防水层，按设计图示尺寸以平方米计算，但不扣除0.3m2 以内的孔洞面积平面与立面交接处的防水层，其上卷高度超过500mm时，按立面防水层计算4、变形缝按设计图示以延长米计算。
