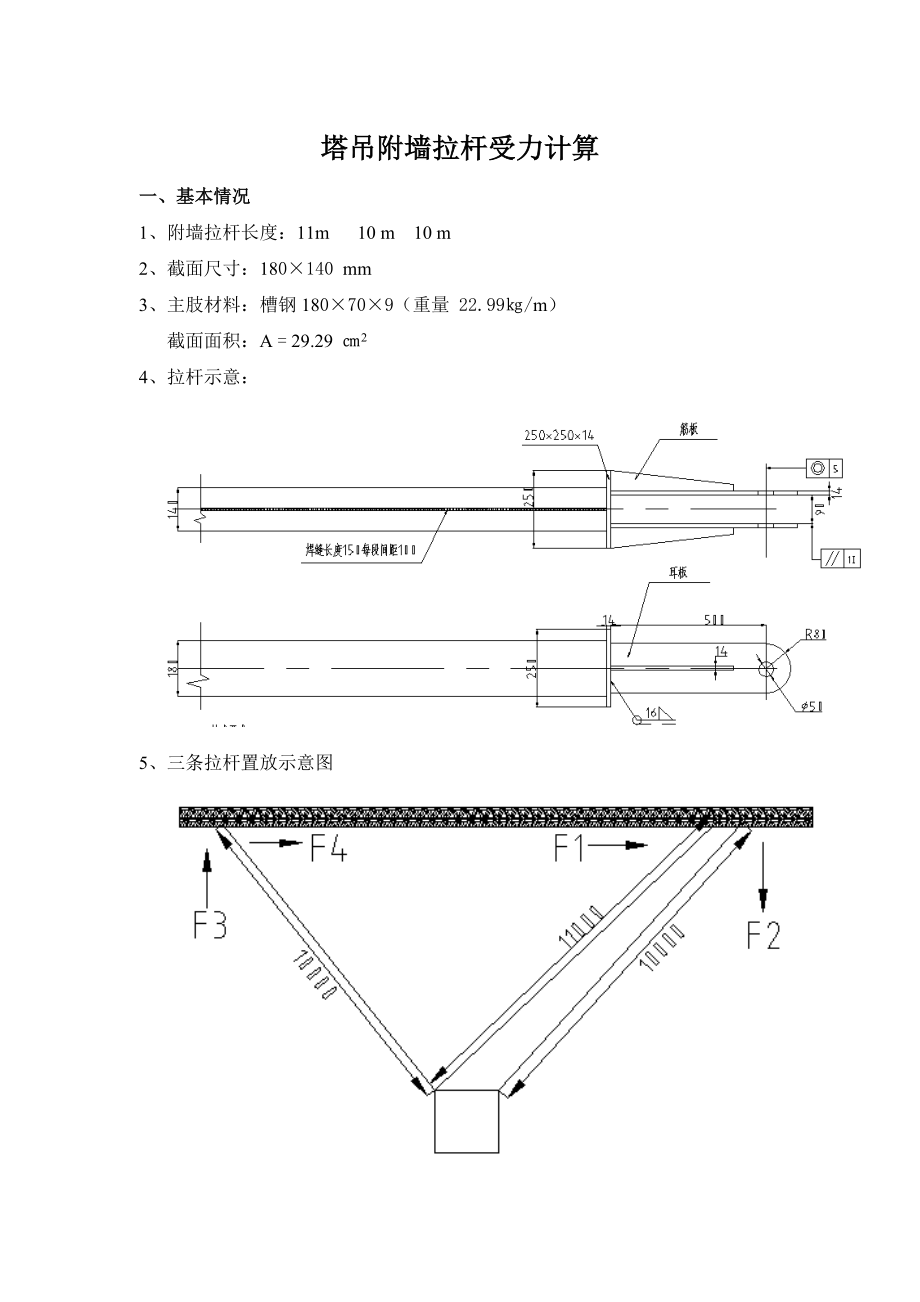

塔吊附墙拉杆受力计算一、基本情况1、 附墙拉杆长度：11m 10 m 10 m2、 截面尺寸：180×140 mm3、 主肢材料：槽钢180×70×9（重量 22.99㎏/m）截面面积：A = 29.29 ㎝2 4、 拉杆示意：5、 三条拉杆置放示意图建筑物承载数值表 荷载工况建筑物承载(KN)F1F2F3F4工作状态611115318非工作状态2518169125二、受力计算1、杆件自重10米拉杆：m=22.99×10×2=459.8㎏11米拉杆：m=22.99×11×2=505.78㎏10米拉杆：m=22.99×10×2=459.8㎏组合焊缝补强约20㎏总重M9.2=479.8㎏ M8.5=525.78㎏ M8=479.8㎏2、以最长杆受力验算：依据承载表，拉杆最不利载荷下最大横向受力取FN =169KN由自重引起的弯距： = 0.125 MgL2 = 0.125×525.78×9.86×112 = 78410.89 N·m轴向力 FN = 169KN危险截面为拉杆的中间截面，该截面上边缘各点处的应力最大，为危险点。
危险点处由轴力引起的拉应力为：σN = MPa拉杆弯曲截面系数为： = 0.000756 由弯距引起的最大弯曲拉应力为: σM = = 104 MPa则危险处总的拉应力为σmax =σN＋σM = 104+28.85 = 132.85MPa3、强度校核：由于σmax = 132.85MPa ＜ 235 MPa（槽钢Q235钢许用应力）4、稳定性验算：求最长杆件（11m）的临界力Fcr，此拉杆形式为一端固定，一端铰支，故取其长度因数为1.0钢的弹性模量E=200GPa拉杆的惯性距=0.412×10-4 m4临界力=671.4KN考虑拉杆动载荷较大，取拉杆的稳定安全因数=2.0则拉杆的稳定许用压力为KN校核：FN=169KN＜=335.7KN三、结论由以上计算可知，该附墙拉杆的强度满足安全使用要求，拉杆主材料用：槽钢180×70×9（Q235）组焊，截面为180 mm×140 mm，长度为10m 、11m 、10 m的附墙杆使用在TC5610塔机上是安全的。
