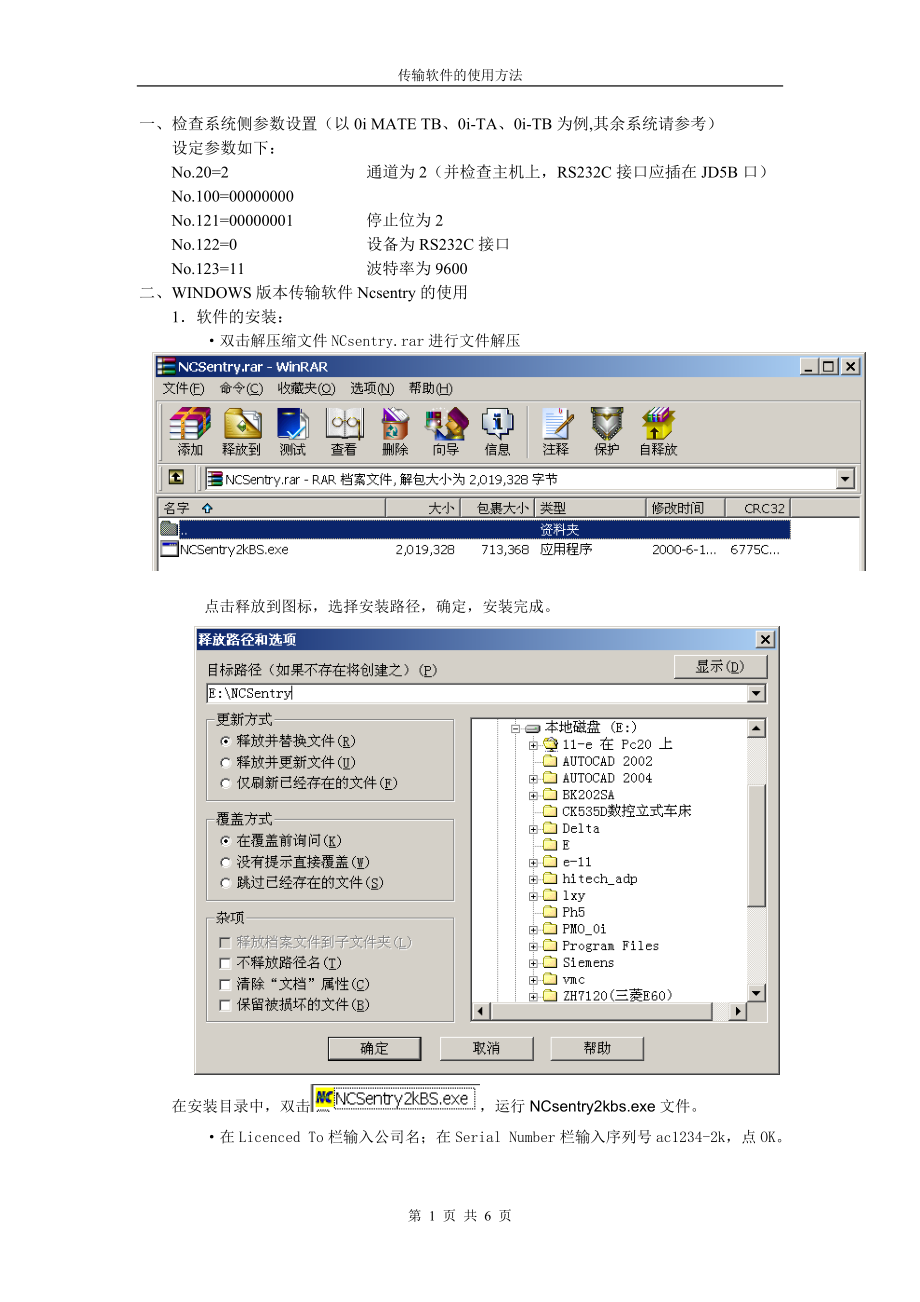

传输软件的使用方法一、 检查系统侧参数设置（以0i MATE TB、0i-TA、0i-TB为例,其余系统请参考）设定参数如下：No.20=2 通道为2（并检查主机上，RS232C接口应插在JD5B口）No.100=00000000 No.121=00000001 停止位为2No.122=0 设备为RS232C接口No.123=11 波特率为9600二、 WINDOWS版本传输软件Ncsentry的使用1．软件的安装：·双击解压缩文件NCsentry.rar进行文件解压点击释放到图标，选择安装路径，确定，安装完成·在安装目录中，双击，运行NCsentry2kbs.exe文件·在Licenced To栏输入公司名；在Serial Number栏输入序列号ac1234-2k，点OK2．软件的使用1）加工程序的编辑或打开New---新建一个加工程序； Open---打开一个存在的加工程序；Close---关闭打开的加工程序； Save---保存当前的加工程序；Save As---将当前加工程序另存为； Print---打印当前加工程序；Exit---退出NCsentry程序。
机床加工程序多采用ISO/EIA标准代码，该软件兼容两种代码格式，建议系统侧设定ISO数控加工标准代码，NCsentry软件可直接打开由WINWORD、写字板等编辑的文本文件，也可以打开由其他CAM软件生成的文件，支持各种文件的传输2)由计算机向CNC下载程序及参数的操作A:计算机软件侧的操作：◎点击Send Code图标 传输界面如图所示◎设定传输参数，点击Settings图标 Comm=COM1(根据计算机的串行口决定)Baud=9600(根据CNC系统的设定值决定)Data=7(数据位为7)Parity=EVEN(奇偶校验为偶校验)Stop=2(停止位为2)选通XON/XOFF软件协议，选择Start at machine方式参数设定界面如图所示，完成后点击OK图标◎点击START键，开始传输B:系统侧的操作◎选择EDIT编辑方式（程序保护开关必须先打开）；◎传程序时，按PROG键，按软键[(操作)]à按软键[READ]à按软键[EXEC],屏幕右下角出现闪烁字符“输入”，表示正在传输正在进行，字符停止闪烁表示文件传输结束◎传参数时，按SYSTEM键，按软键[参数]à按[(操作)]à按软键[READ]à按软键[EXEC], 屏幕右下角出现闪烁字符“输入”，表示正在传输正在进行，字符停止闪烁表示文件传输结束。
(参数可写入必须先打开)3）由CNC向计算机上载程序A:计算机软件侧的操作：◎点击Recieve Code图标◎参数设定同上所述◎点击START键，等待接收B: 系统侧的操作◎选择EDIT编辑方式（打开程序保护开关）；◎传程序时，按PROG键，按软键[(操作)]à按软键[PUNCH]à按软键[EXEC],屏幕右下角屏幕右下角出现闪烁字符“输出”，表示正在传输正在进行，字符停止闪烁表示文件传输结束◎传参数时，按SYSTEM键，按软键[参数]à按[(操作)]à按软键[PUNCH]à按软键[EXEC],屏幕右下角出现屏幕右下角出现闪烁字符“输出”，表示正在传输正在进行，字符停止闪烁表示文件传输结束三、 DOS版本软件PCIN的使用1． 软件的打开双击可执行文件PCIN.EXE,进入PCIN操作界面用ALT+ENTER可切换全屏或原始尺寸2． PCIN软件V24_INI设定：COM NUMBER 1BAUDRATE 9600PARITY EVEN2 STOPBITS7 DATABITSXON/XOFF SET: XON/XOFF ON XON Character 11 XOFF Character 13 DONT WAIT FOR XON DONT SEND XONEND_w_M30 OFFETX ON(1AH)TIMEOUT 99sBINFILE OFFTUBROMODE OFFDONT CHECK DSRSAVE INI3．传输方法1〉由计算机向CNC下载程序及参数的操作：A: 系统侧的操作◎选择EDIT编辑方式（打开程序保护开关）；◎传程序时，按PROG键，按软键[(操作)]à按软键[READ]à按软键[EXEC],屏幕右下角出现“标头SKIP”，等待软件侧操作；◎传参数时，按SYSTEM键，按软键[参数]à按[(操作)]à按软键[READ]à按软键[EXEC],屏幕右下角出现“标头SKIP”，等待软件侧操作；(参数可写入必须先打开)B:计算机软件侧的操作：◎点击DATA_OUT，回车，输入准备传入系统的零件程序或参数的文件名（注意要输入完整路径），然后回车即可，系统屏幕右下角屏幕右下角出现闪烁字符“输入”，表示正在传输正在进行，字符停止闪烁表示文件传输结束。
2〉由CNC向计算机上载程序：A:计算机软件侧的操作：◎点击DATA_IN，回车，输入零件程序或参数的文件名，然后回车即可B:系统侧的操作◎选择EDIT编辑方式◎传程序时，按PROG键，按软键[(操作)]à按软键[PUNCH]à按软键[EXEC],屏幕右下角屏幕右下角出现闪烁字符“输出”，表示正在传输正在进行，字符停止闪烁表示文件传输结束◎传参数时，按SYSTEM键，按软键[参数]à按[(操作)]à按软键[PUNCH]à按软键[EXEC],屏幕右下角出现屏幕右下角出现闪烁字符“输出”，表示正在传输正在进行，字符停止闪烁表示文件传输结束四、 传输电缆的连接 Ncsentry所使用的传输电缆连接图如图所示五、 传输加工程序格式程序格式：% （起始符）：6140 （程序号） …… （程序）M30 （程序结束）% （结束符）六、 NCsentry软件在DNC加工中的应用1． 确认系统PMC中是否对DNC加工信号做了处理按DNC按钮后，进入DNC加工方式，此时，DNC按钮上指示灯亮；另外，由PMCDGN查看信号G43.5(DNCI)、G43.0(MD1)、F3.4(MRMR)均应为1。
2．DNC方式下的数据传输做DNC加工时为传送数据方式（点击Send Code图标）：3.DNC加工的参数与传输时的设定相同4．系统侧的操作1）首先上电后进行回参考点操作；2）进行刀具偏置的设定；3）选择DNC运行方式；4）计算机侧输出程序：5）系统侧按“循环启动”按钮七、注意事项不要带电插拔串口传输电缆，插拔时至少有一端要断电，否则会造成串口损坏 第 6 页 共 6 页。
