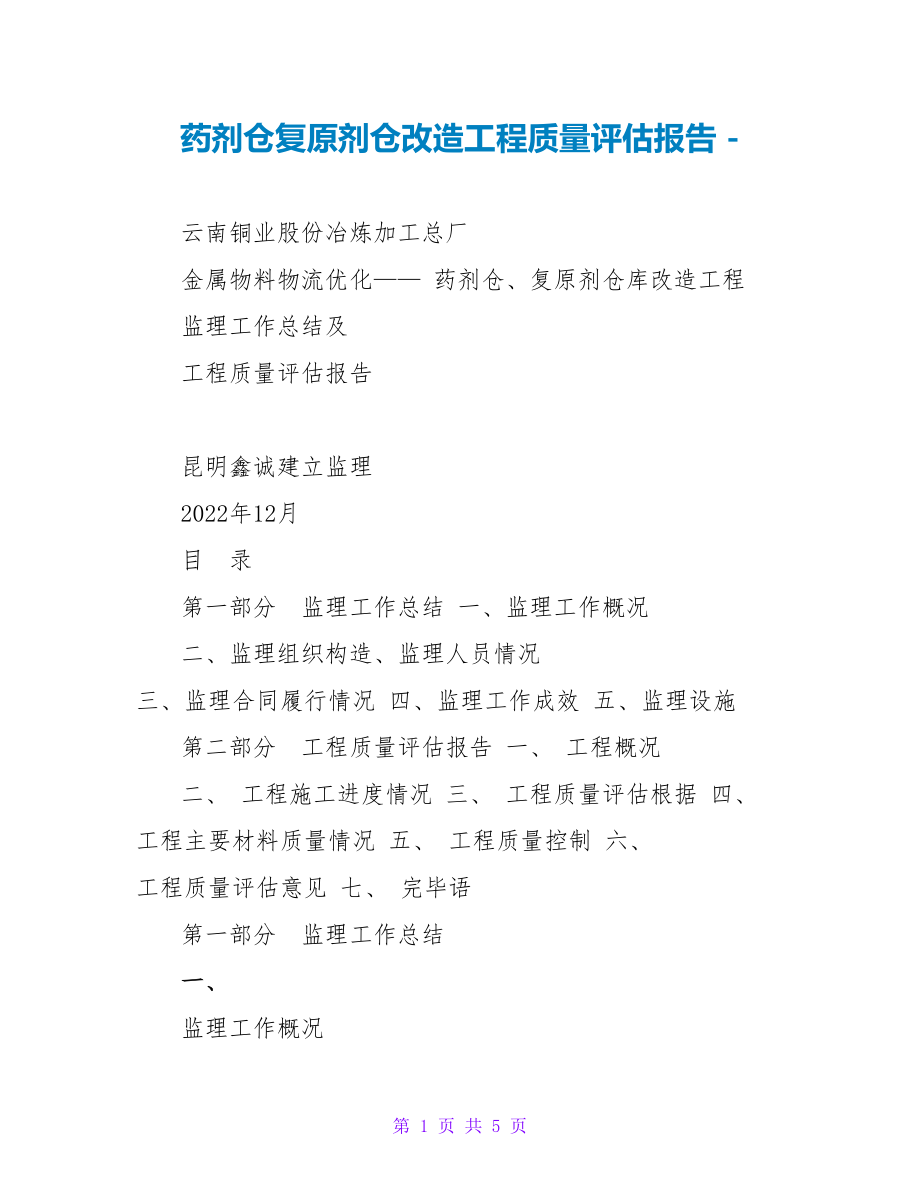

药剂仓复原剂仓改造工程质量评估报告 - 云南铜业股份冶炼加工总厂 金属物料物流优化—— 药剂仓、复原剂仓库改造工程 监理工作总结及 工程质量评估报告 昆明鑫诚建立监理 2022年12月 目 录 第一部分 监理工作总结 一、监理工作概况 二、监理组织构造、监理人员情况 三、监理合同履行情况 四、监理工作成效 五、监理设施 第二部分 工程质量评估报告 一、 工程概况 二、 工程施工进度情况 三、 工程质量评估根据 四、 工程主要材料质量情况 五、 工程质量控制 六、 工程质量评估意见 七、 完毕语 第一部分 监理工作总结 一、 监理工作概况 按照监理委托合同规定，本工程是对设计施工图及施工承包合同涵盖的工程范围和施工内容，按照建立单位受权和要求，对工程实行施工及保修阶段监理 监理工程范围和施工内容包括： 土建： Ⅰ．场地〔新建堆场：原有砼混建筑撤除，撤除面积约1300 m2，撤除后素土夯实，面层铺水淬渣，厚度50mm〕、道路〔原土夯实，300厚毛石垫层，100厚炉渣找平，400厚水稳料碾压密实，250厚C30钢筋混凝土路面，路面布筋为φ14@300上、下层双向配筋〕、给排水〔夯实土壤，C10混凝土垫层，150厚钢筋混凝土沟底沟壁，15厚1:2.5水泥砂浆保护层〕、沉定池〔2个〕、集水池(1个 )；Ⅱ．60T地衡〔原地衡构件损坏按原件要求配置，地衡底板混凝土用C20浇灌，二次浇灌用C25细石混凝土进展施工，地衡雨棚支撑采用轧制无缝钢管，构件采用红丹底、外刷灰色彩和漆二遍，屋面为压型钢板〕、计量室〔建筑面积23.96 m2,混合构造，建筑层数一层；建筑物抗震设防烈度为8度，建筑物240墙采用MU100，M5砂浆砌筑，屋面为钢筋混凝土现浇板屋面；独立根底，混凝土强度等级C20，钢筋采用HPB235、HRB2335.内墙顶棚刮双飞粉两道；外墙为清水砖墙、原浆勾缝、圈梁外粉刷、屋面挑檐滴，线条粉面；门为不锈钢防盗门一道〔1000×2100〕，窗为铝合金窗两道〔2400×2100及2400×2000〕；Ⅲ．原三渣厂房部分修整和平台部分改造工程，整修部分：A、原厂房屋面石棉瓦部分脱落损坏，完好板进展保护性撤除，全部进展更换，更换屋面板为波形彩钢瓦〔蓝色〕；屋面钢屋架进展防腐处理，采用红丹底、外刷灰色彩和漆两遍。
B、建筑物周边挡雨棚损坏部分进展部分更换，支架进展防腐处理；C、原建筑部分轴线柱边做压型板墙面，墙梁与柱连接采用柱包钢板再与墙梁焊接；D、厂房部分轴线外墙边做散水坡及排水沟复原仓库地坪采用小板防潮层，支墩为砖砌，底、顶面用1:2.5水泥砂浆进展找平混凝土强度等级C20，钢筋采用HPB235、HRB335，焊条E43新建部分：布袋收尘与平台及其下部漏斗 安装： Ⅰ.60T地衡异地搬迁〔原地衡使用部件，如构件被腐蚀或出现损坏应按原件要求配置，此次设计均按原地衡参数进展，原电子地衡，产品型号：ZCS-60D，名称：梅特勒-托利多，攀枝花电子衡器地衡传感器和限位器预埋件位置施工时必须准确，中心线相对尺寸误差〔前后.左右.对角线〕不得大于5mm，各预埋件必须保持在同一程度面内，程度度为3mm〕；Ⅱ.给、排水管道制安〔消费水系统：从新建集水池至新建洗车池接泵后再接到原有DN200消费水管；生活水系统：从计量室外接收沿新建排水沟接至原有生活水管〕 电气： 本工程为四台水泵供电，并为60T地衡值班室供电配电箱安装在地衡值班室内，电从铁路对面的取样工具间引来，接在取样工具间配电箱内的140A备用回路上取样工具间至地衡值班室的电缆，采用YJV-1Kv 3×35+2×16，穿φ50钢管暗埋敷设。
地衡值班室到水泵控制箱的电缆，用控制箱的原有电缆，从原来的地方撤除，重新敷设，电缆长度按直线间隔 刚够，敷设时尽量以最短途径敷设，该电缆全段穿管φ65钢管，除控制箱b附近宜明管敷设外，其他部分全部暗埋水泵控制箱a安装在地衡值班室外墙上，电线选用VV-1Kv 34=1×2.5,控制箱到管道增压泵的电缆与此同，穿φ25钢管暗埋敷设接地制式采用TN-C-S制式地衡与值班室之间预埋一根φ50钢管，用于穿信号电缆，预埋位置现场定照明线路穿PVC管暗埋至三渣厂房的电缆采用YJV-1Kv 3×16+2×10，过道路段穿φ50钢管暗敷，至皮带廊后沿皮带廊外侧或沿对面挡墙明栿，接到三渣厂房配电室的进线柜上 监理在施工阶段的工作内容为：对工程施行阶段进展全过程、全方位的监理，包括质量控制、进度控制、投资控制〔含对工程进度款的审批、施工过程中所发生的各种变更工程量签证、开工结算初步审查〕、平安管理、合同管理、信息管理和内部组织协调 监理在保修阶段的工作内容为：当发生保修事宜时，据实界定保修责任，催促保修 二、监理组织机构、监理人员情况 监理组织机构见下列图： 第 5 页 共 5 页。
