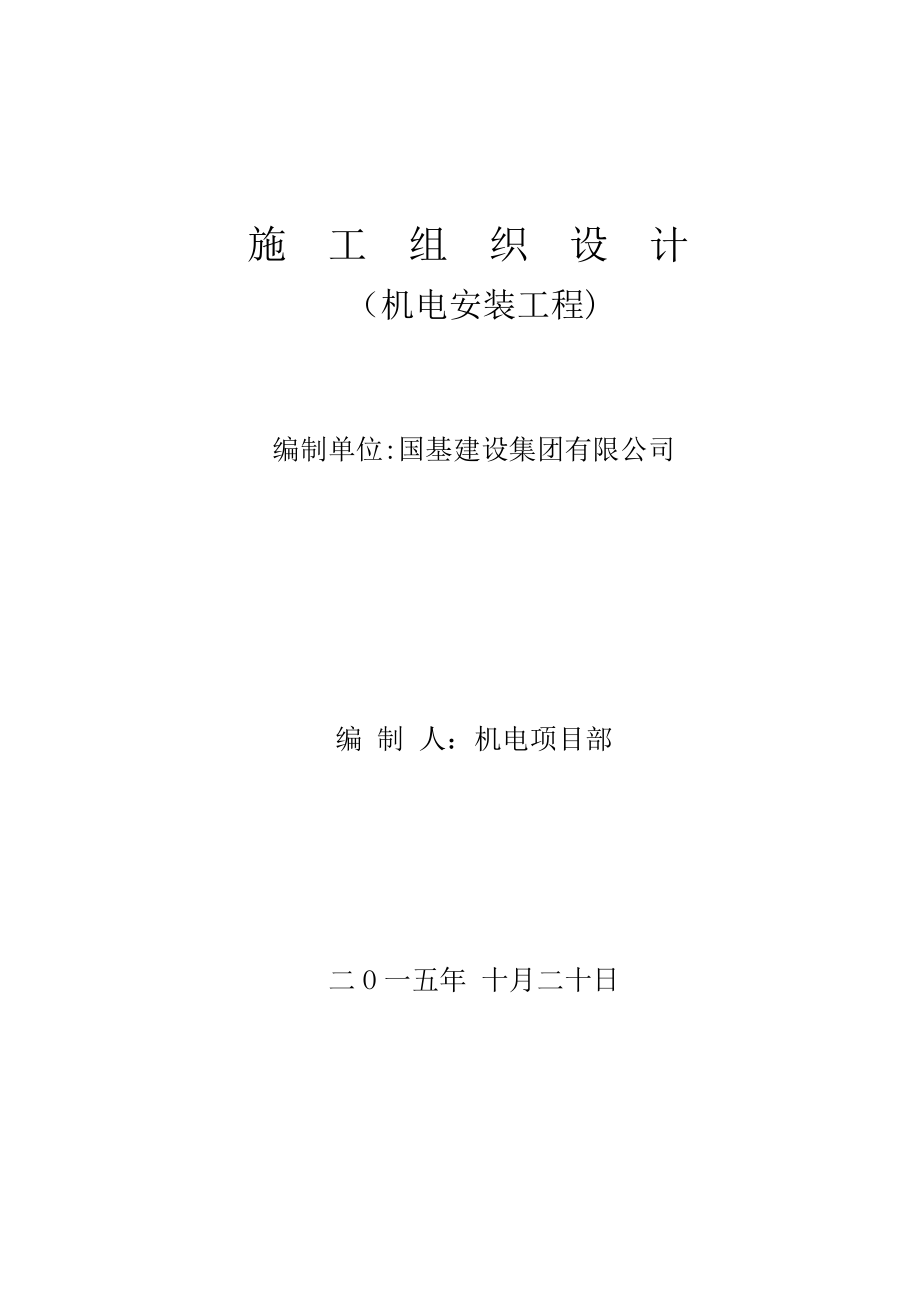

施 工 组 织 设 计（机电安装工程)编制单位:国基建设集团有限公司编 制 人：机电项目部二O一五年 十月二十日目录第一章 编制依据 5第二章 工程概况 7第三章 施工部署 9〈一〉施工准备 9〈二〉施工组织 10<三〉施工部署 10〈四>施工阶段划分 12第四章 主要分部、分项施工方案 15一、电气部分 15（一）动力部分 15（二)电气照明部分 32（三）消防报警、背景音乐及紧急广播系统 35（四）防雷接地系统 44二、给排水部分（含消防给水、喷淋、泵房、太阳能热水） 461）、施工范围及流程: 462)、预留预埋及安装 60三、暖通系统 75（一) 施工划分 75（二）施工过程 76第五章 工程质量保证措施 109一、工程质量保证措施 109二、分项工程的质量控制 112三、施工过程的质量保证 113四、 应急预案 122第六章 安全管理、文明施工、环境保护 124第一节、 安全管理 124第二节、文明施工 134第三节、环境保护 141第七章主要资源需用计划 146一、劳动力配置计划及管理措施 146二、施工机械配置计划及管理措施 149第八章 施工进度控制管理 154第一节、工期目标 154第二节、网络进度计划图 154第三节、关键节点的控制措施 154第四节、工期保证的组织措施 155第五节、工期保证的其它措施 156第六节、进度计划的检查与监督 158第九章 深化设计 161第一节、深化设计原则 161第二节、深化设计的总体部署 162第三节、深化设计管理流程图 163第四节、深化设计的主要工作内容 164第十章 工程保修与服务 167第一节、工程交付： 167第二节、 工程保修 167第三节、 保修记录： 169第一章 编制依据1．施工图纸设计、图纸设计有关说明、图纸会审记录。
2．国家现行的技术政策、技术标准、《建筑安装工程质量检验评定统一标准》（GB50300—2001)《建筑电气工程质量验收规范》(GB50303—2002）《消防设备电源监控系统》（GB28184—2011)《建筑给水排水及采暖工程质量验收规范》（GB50242-2002）《防空地下室给排水设施安装》（07FS02）《人民防空工程防护设备选用图集》RFJ01—2008《民用建筑太阳能热水系统应用技术规范》（GB50364-2005）《城镇给水排水技术规范》（GB50788—2012）《建筑给水钢塑复合管管道工程技术规程》（CECS125—2001）《给水衬塑复合钢管行业标准》（CJ-T136-2007）《建筑给水聚丙烯管道工程技术规范》（GB/T50349-2005）《建筑给水薄壁不锈钢管管道工程技术规程》（CECS153—2003)《建筑排水柔性接口铸铁管管道工程技术规程》（CECS168:2004)《消防给水及消火栓系统技术规范》（GB50974—2014）《通风与空调工程施工质量验收规范》(GB50738-2011)《工业金属管道工程施工质量验收规范》(GB50184-2011）《制冷设备、空气分离设备安装工程施工及验收(GB50274-2010) 《压缩机、风机、泵安装工程施工及验收规范》(GB50275—2010)《工业设备及管道绝热工程质量检验评定标准》(GB50185—2010）《管道和设备保温、防结露及电伴热》(03S401）《建筑节能工程施工质量验收规范》（GB50144—2007）《现场设备、工业管道焊接工程施工验收规范》（GB50236—2011）《通风管道技术规程》(JGJ141—2004 J363—2011）《智能建筑工程施工质量验收规范》（GB50339-2003）《火灾自动报警系统施工验收规范》（GB50166-2007）《防静电工程技术规范》（DGJ08-83-2000） 及其他相关国家及地方质量规范要求。
3．《工程建设标准强制性条文》.4．《工期定额》、《劳动定额》、《预算定额》及施工图预算等5．《现场文明施工管理条例》.6．我单位的有关质量、安全的实施细则和管理方法7．其他未尽事宜详见《施工组织设计》（土建分册）.第二章 工程概况第一节、参建单位Ø 工程名称： 沃尔玛南昌乐世界购物中心Ø 建设单位： 沃尔玛亚洲房地产开发（南昌)有限公司Ø 设计单位： 艾奕康建筑设计（深圳)有限公司Ø 监理单位: 南昌建筑技术咨询监理有限公司Ø 项目管理公司: 艾奕康咨询(深圳）有限公司上海分公司Ø 造价顾问公司： 格利资工程咨询（上海）有限公司第二节、工程概况 本工程位于江西省南昌市红谷滩新区，丰和南大道以东，前湖大道以南项目用地面积4819905㎡,项目规划占地面积2201706㎡，总建筑面积为98211.13㎡主建筑是地面三层钢筋混凝土结构，二层地下室建筑物高度23米施工计划于2015年11月开工，2017年4月完工并开始营业.第三节、工程范围 包括但不限于图纸、清单所示的全部暖通工程、机械电气管道工程、给排水工程、消防工程、部分装饰机电工程及停车场和室外机电工程。
第四节、工程主要目标1) 工程质量达到国家施工验收规范合格标准，并配合土建做好安全防护工作2） 文明施工承诺：本工程全面实行现场标准化管理在施工期间无质量事故及重大安全事故发生3) 本工程合同总工期为相应合同规定日期,确保在业主要求日期内全面完成本工程合同内的全部工程内容4） 安全管理目标：重大环境事件、事故为零;轻伤事故频率控制在05‰以内;杜绝火灾、设备、管线等重大事故5）安全创建目标：通过安保体系认证6）环境管理目标：没有业主、社会相关方和员工的重大投诉;粉尘控制、污水排放、光污染、噪声、固体废弃外物达到城市管理要求7）职业健康管理目标：无发生食物中毒等重大事故； 无发生中暑事故；无发生传染病事故8）成本目标:确保经济指标的考核要求.9）管理目标：争创学习型项目部,实现建楼育人,再塑国基建设的建筑丰碑 第三章 施工部署〈一〉施工准备1、技术准备组织有关技术人员,施工人员熟悉图纸,理解设计意图,先进行图纸自审，再与工程管理公司、设计单位、监理单位做好图纸会审工作.做好入场人员的教育,培训工作,及时编制专项施工技术和安全技术措施，并做好三级交底工作,使全体操作员明了工程特点，做到心中有数，保证工程施工顺利进行。
2、 注意事项21本工程防空地下室平战结合照明、动力配电及通风信号系统等的施工图人防电力系统第一电源位平战结合常用电源每个防护单元从本建筑物的变电所的应急电源母线段引来一路电源第二电源为战时备用电源，引自本人防的固定电站2设置在染毒区的进、排风管均为圆形风管，并采用3毫米厚的钢板焊接成型,风管应有0005的坡度坡向室外其余风管采用镀锌钢板制作穿过防护墙及防护密闭墙的风管（含超压排气活门的穿墙管、测压装置的穿墙管等）应在穿墙管段上焊接密闭盘. 3、 物资资源准备1）安装库房三间，工具房一间，保管员值班房一间，安装加工棚四个，安装大型材料堆放场一处2）安排好各种物资，资源的进场计划主要有：主要设备需求计划,劳动力需求计划,各种材料半成品进场计划等3)根据施工进度计划编制材料现场库存计划,供应计划，确保按进度计划供应.〈二>施工组织1）按照目标决定组织的原则，组织精干有力的施工管理层和施工作业人员对本标段工程进行施工2)建立精干、高效、政令和信息畅通的组织机构围绕工程特点，采用先进而成熟的施工工艺、技术、设备，运用现代化的管理手段和方法，以质量管理为中心，安全施工为保障，合理部署，科学施工,确保项目各控制目标的实现.本工程项目部组织机构 本标段工程安排一个标段项目经理负责整个标段工程施工管理，本工程设一个项目经理负责全面施工管理确保各项管理目标的实现。
〈三〉施工部署1） 安装工程用水用电与土建合用临时配电及水管布置见“施工现场平面布置图”及“施工现场临时用电平面布置图”.2) 安装工程包括电气系统、生活给排水管道系统、暖通系统三个专业同时进行大规模安装，注意做好交叉配合工作电气按照明、动力、弱电、基础接地防雷等分系统分班组施工；管道按给水系统、排水系统、雨水系统、消防水系统、消防喷淋系统、卫生器具及空调水系统等分系统分班组施工；暖通工程按空调风管系统、通风系统、防排烟系统、空调水系统、冷凝水系统以及蒸汽和凝结水系统3） 随着土建工程的进展,及人防工程的跟进，进驻现场的机电各专业安装配合人员要同土建人员密切配合，并熟悉土建施工图纸，排好与土建相协调的网络进度计划、材料使用计划、劳动力作业计划等，做好各工艺管线、洞口预留、预埋工作. 3.1、电气工程(含动力系统、照明系统、消防火灾报警、弱电、防雷接地系统)前期主要是在人防与非人防区域结构构件梁、板和墙体中予埋管线及各类备用套管、防爆密闭接线盒的制作安装，包括照明管及避雷接地线焊接与连接，控制好相关位置、标高和尺寸；设备安装主要是固定设备的预留或预埋件等工作预埋工作的准确与优势，将关系的到后序安装工作的顺利与好坏,因此要认真加以对待，同时预埋时不得发生对结构性能产生破坏和削弱的现象。
32、给排水管道工程(含给水、排水系统、雨水系统、消防水、消防喷淋系统、太阳能热水管道系统、卫生器具）前期主要是在人防与非人防区域结构构件梁、板和墙体中予埋给水、供回水套管、排水管道、水泵房各类套管，包括地下室卫生间管道、各类进出户刚性、柔性防水套管的预埋工作、固定设备的预留或预埋件等工作及后期的管道、设备安装，需要严格控制好相关点位置、标高和尺寸.33、暖通工程（含空调风管系统、通风系统、防排烟系统、空调水系统、自控系统、冷凝水系统以及蒸汽和凝结水系统）冷冻系统均采用高效冷水机组配冷却塔、空调水系统采用二管制闭式循环系统前期主要是在人防与非人防区域结构构件梁、板和墙体中予埋通风测压、压差等各类套管及固定设备的预留或预埋件等工作及后期的通风风管，空调风管的制作安装,需要严格控制好相关点位置、标高和尺寸;通风大件套管预埋时不得发生对结构性能产生破坏和削弱的现象4）、人防注意事项4.1、人防水系统：简洗间、扩散室、防毒通道、密闭通道、滤毒室、人防通风井等处洗消予埋的防爆地漏及排水管（通到染毒水池）干厕等房间予埋普通地漏及排水管通过普通污水集水井，以上在底板施工中必须埋好2、人防风系统：战时进、排风口处墙上的风管穿墙孔洞、穿墙短管、阀门、活门必须预留4。
3、人防电系统：穿过防护密闭墙的管线平时必须埋好〈四>施工阶段划分 本工程安装工程共分五个阶段施工,即施工准备阶段、配合预留预埋阶段、穿插安装阶段、安装阶段和调试检测交工验收阶段１、施工准备阶段(土方挖完前）：该阶段工作主要包括:施工组织设计、质量保证计划、施工技术交底、安全技术交底的编制;图纸会审和设计交底；熟悉图纸，落实图纸疑难问题;编制施工图预算、施工预算和材料设备进场计划；编制工具采购计划和施工人员进场计划，编制标准图集、规范规程、工艺标准计划和计量器具计划等2、配合预留预埋阶段（土建主体工程）：该阶段工作必须将各专业图纸进行内部交叉会审，并进行施工交底，使各预埋班组彼此相互了解各专业范围和专业的技术质量要求，有无相互影响的情况及时给建设单位和设计部门提出并得到解决预留预埋工作必须按照技术施工员的作业指导书要求施工，预埋时跟班作业，保证预留预埋到位，并注意保护好预埋的成品预埋工作完成后在隐蔽前，所有预埋都必须对坐标、标高、规格、数量进行复核，做到数量、位置准确，避免二次打凿.配合预留预埋阶段设管道和电气两个预留预埋组，严格按图纸、会审纪要要求预留管洞,预埋套管和管线，并画好位置草图.模盒固定牢靠，管口封堵,浇砼时派专人值班，以免预留预埋件移位、丢失或损坏，拆模后及时清理预留孔洞。
预埋班组同时又是安装班组，谁预埋谁施工，减少交接的麻烦维持工作的连续性,责任分明3、穿插安装阶段（主体三层完后)：根据土建施工的进度情况,主体上到一层时就开始地下室部分的安装，主要进行开关箱、盒就位，电气管内穿线,给排水立管安装等工作，安装高度根据蓝图说明及土建所确定的室内标高线进行.通风组在地下室和加工棚进行通风管道管件的预制穿插安装阶段设两个管道工作业组，两个电气工作业组和一个通风加工组，管工、电工各一个组仍然负责预留预埋，另一个组从地下室开始向上层逐层穿插安装.4、安装阶段（主体封顶后）:安装全面铺开，电气线路，开关箱、盒全部安装完毕，给排水全部到位,各用水点用堵头封闭，在安装末期开始设备的安装，包括泵、报警阀、配电柜、冷却塔等管道、电气、暖通三个专业五个班组同时进行大规模安装，注意做好交叉配合工作，暖通工程（含空调风管系统、通风系统、防排烟系统、空调水系统、冷凝水系统以及蒸汽和凝结水系统);管道（给水系统、排水系统、太阳能热水、雨水系统、消防系统、喷淋系统、卫生器具）分系统分班组施工，电气（照明、动力、消防报警、基础接地防雷)分系统分班组施工5、调试检测交工阶段(安装就位后）：本工程需调试的有水泵变频设备、自动喷淋报警阀、消防报警、通风系统、柴油发电机组等,各单项调试合格后进行消防联动试车。
本阶段人员陆续退场，将各专业操作人员合并成一个班组，对本阶段所有分项安装内容进行检测、调试，并做好记录,以备竣工验收,同时做好成品保护工作.第四章 主要分部、分项施工方案一、电气部分(一）动力部分1、施工顺序为保证工期，我们对本工程电气施工工序、施工条件作了仔细的分析，制订了严谨的施工程序，以保证过程产品的质量与工期目标的要求.开工准备、持证上岗配合土建预埋线管土建提供安装条件单回路调试单机运行电气装置检查、接线电气装置设备安装电缆槽、桥架安装检查、验收桥架支、吊托架安装接地端子安装等电位联接、接地防雷引下线防雷接地基础板安装联合调试全系统运行二次装修电气安装系统调试、系统运行照明系统试亮照明系统测试照明电器安装电缆、电线敷设接地测试等 电 位 测 试交工验收、竣工报告Ⅱ、施工流程Ⅲ、各工序主要施工方案及技术措施1.结构预埋阶段1.1 1针对本工程的特点在配合阶段以下管线必须在结构时期配合到主体结构中采用套管连接时套管的长度不应小于管外径的 2.2 倍,管口应对准在套管的 中心并焊接严密，可以不做跨接地线DN70 以上的线管明配时因机具的原因可以使 用套管连接，DN20 以下镀锌管暗配时宜丝扣连接，也可以套管连接。
线管敷设采用套丝连接时，镀锌钢管用专用接线卡作接地线，接地卡之间的 接地线应同管内所穿的导本线的地线相同规格1.1 .2所有穿越地下室围护结构，防护密闭墙和密闭隔墙的电气管线或预留的备用穿管应分别作好防护密闭或密闭处理，管材采用热镀锌钢管,（厚度不小于2.5mm)具体做法详见国家有关标准图每个防护密闭门和密闭门靠侧边梁底0.2米处应预留SC100穿墙管6根作为战时三防信号线穿越防护区时专用8.7、应急照明支路应穿钢管暗敷在楼板或墙内，由顶板接线盒至吊顶灯具一段明敷线路穿钢质波纹管或普利卡管并在管外壁做防火处理人员主要出入口的第一道防护门外侧应设置呼唤门铃按钮，门铃设于防护区内，门铃按钮须满足抗爆要求,平时施工时注意在各人员出入口和连通口的防护密闭门门框墙、密闭门框墙上方预埋穿线管应急照明支路应穿钢管暗敷在楼板或墙内，由顶板接线盒至吊顶灯具一段明敷线路穿钢质波纹管或普利卡管并在管外壁做防火处理.1.2为保证电气工程的施工质量，本工程顶板配合时采用了高脚八角接线盒,这样解决了顶板钢筋大而普通接线合厚度小，接线盒无法粘在模板上的施工难题3 公共照明及插座部分的钢管必须在结构配合中一次预埋，其它如办公室的 照明（只要有吊顶处的办公室、接待室等）均可在粗装修阶段进行。
1.4 所有穿外墙的管线一定要焊止水片，并做到外低里高2、镀锌钢管明敷设所有明配并与消防系统有关的管线均应涮防火漆①施工流程施工准备→测位弹线→线管预制、煨弯→线管、线盒连接、固定→接地线跨接→接地电阻测试②施工方法本项工序施工前土建楼面、墙体抹灰工作应已经结束；依现场情况确定线管走向（为使配管整齐美观，管路沿梁、楼板底、柱水平或垂直敷设）,并用粉线弹出线管位置；依据所量尺寸用钢锯切断或煨弯电线管，切断口平整、光滑无毛刺,弯曲处无折扁、凹陷及裂缝，弯曲半径大于管外径的6倍；镀锌钢管应采用螺纹连接，其螺纹长度不小于管接头长度的一半，螺纹表面光滑;线管敷设时排列整齐,其允许误差为:每2m不大于3mm，全长不应超过管内径的1/2;线管固定点间距均匀，因为管子沿墙壁、柱子和梁敷设,所以可直接用离墙码固定，离墙码与终端、转弯中点、电器或接线盒边缘的距离为150～500mm,中间的离墙码最大距离符合下表规定:敷设方式管线名称线管直径（mm）沿墙敷设，吊架、支架敷设15～2025～3040～50最大允许距离(m)薄壁钢管1.0152.0管子在梁下敷设时梁下一定要有接线盒，且两侧均要固定好.吊顶内配管按明配管标要求进行，该有支架的地方一定要有,该有接线盒的地方一定要加，且不能有落下的现象.支架固定要牢固.所有明配管的走向如果一致，决不可出现标配管走向不同的现 象。
在施工时要画出详细的施工吊顶施工图，按此图施工.根据设计图要求,确定盒、箱实际的轴线位置，以土建弹出的轴线与水平线 为基准，挂线找平，线坠找正，标出盒、箱实际的轴线位置，实际的尺寸位置，要了 解各室（厅）地面构造，留出余量，使盒、箱的外盖、底边和最终地面距离符合规范 要求当线管贴墙敷设入开关、插座等接线盒孔内时，要适当将管子煨成双弯（鸭脖弯），如下图示，不能使管子斜穿到线盒内，同时要使管子平整地紧贴在建筑物上，在距离接线盒30mm处加离墙码固定，在有弯头的地方，弯头两边也应加离墙码固定线管与线管，线管与线盒/电箱间的所有接口处均要用专用接地线夹跨接,跨接铜线截面不应小于4mm2；强电接线盒与弱电接线盒的安全距离不小于20cm. 用接地电阻测试仪测试整个管路的接地情况.2、防火金属线槽安装方法①施工流程施工准备→弹线定位→支架、吊架安装→线槽安装→线槽接地→接地电阻测试.②施工方法本项工序施工前土建楼面、墙体抹灰工作应已经结束施工前应熟悉图纸，熟悉现场环境，注意与管道、通风专业协调好标高，并依据现场环境确定线槽走向、支架或吊架的规格；支架安装前弹水平线,安装时弹竖直线，安装后的支架/吊架横平竖直;支架/吊架安装牢固、竖直,间隔均匀,每隔1.5m安装一个支架，并槽的首末端、分支及拐弯处增设防晃支架；线槽切断口整齐、光滑，连结紧密、牢固，出线口位置正确，末端作封口处理；线槽与配电箱/配电柜连接时，进线口和出线口处采用抱脚连接，并用螺栓紧固；线槽进行交叉、转弯、丁字连接时,采用二通、三通、四通等进行变通连接，如不用配件作变通连接，则线槽转弯处制成45度角过度；当线槽与风管、水管位置相交叉时，线槽应敷设在它们的上方，同时注意避免通过喷淋头上方；当电线槽与管道平行敷设时，若位置允许时，两者间距保持在30cm左右为宜；当建筑物表面有坡度时，线槽随其相应变化坡度；线槽盖板要齐全，平直、连接紧密、固定牢固;线槽安装完毕后横平竖直，垂直误差不大于5mm，全长水平误差不大于20mm.电缆井内线槽安装：施工前管井内的杂物应清理干净；支架安装先吊线再安装，安装后的支架横平竖直;支架固定时要除去墙面批荡层,膨胀螺栓采用10×50mm，每1。
5m一个支架，且槽（桥架）转弯处应增设固定点(防晃支架),支架固定牢固、平整，间隔均匀;桥架（线槽）安装与供电局施工队协调好,安装顺序拟为：支架安装→桥架就位→电表箱/配电箱支架安装→桥架固定.原因是若桥架固定后电表箱支架无法固定，而若电表箱/配电箱支架固定后，桥架无法就位;线槽（桥架）接口应平直、严密，出线口应位置正确、光滑,末端封口，槽盖齐全、平整无翘角；线槽/桥架与水平段线槽/桥架连接时采用凸型或凹型二通进行变通连接；线槽（桥架）安装完毕后横平竖直,水平误差不能大于5mm，全长垂直误差不能大于20mm；强电井内桥架（室内线槽）分布方案如下图：3、电缆敷设及终端头制安方案①施工流程②施工准备a、材料、机具准备b、施工人员准备：③电缆敷设施工方法a、施工前:线槽、配电箱（柜）应安装完毕；熟悉所敷电缆的规格、长度、敷设路径及部位（注意预分支电缆的计划)，在桥架上多根电缆敷设时，应根据现场实际情况，事先将电缆的排列用表或图的方式画出来，并计算出电缆长度，以防电缆的交叉和混乱做好准备工作,如通道清理、电缆盘编号、路径标注、长度测量、电缆架及倒链就位等；对所敷设的电缆进行绝缘测试，绝缘电阻值需大于10兆欧。
b、施工中:严格按照设计图纸及电缆敷设顺序进行敷设.电缆放线架放置稳妥，钢轴的强度和长度与电缆盘重量和宽度相批配电缆中间严禁有接头，电缆终端头预留长度适当，按配电箱（柜）的(长＋宽）预留电缆敷设时弯曲半径R≥15D（D为电缆外径）电缆敷设时排列整齐，尽量避免交叉,固定牢固，并在终端装设标志牌线槽内的电缆总截面积不大于线槽截面积的75％电缆敷设后应用电缆扎带加以固定,扎带头过长的要剪去；并作好电缆敷设记录及电缆绝缘测试记录，电缆头应包扎并保护好普通照明与应急照明不同性质电源敷设在同一桥架内必须使用金属隔离板c、施工后：用电缆扎带绑扎固定，垂直敷设的电缆在桥架上每隔2m处加以固定，水平敷设的电缆在电缆首、末端及转弯处加以固定，扎带头过长的要剪去在电缆头的两端挂标志牌,标志牌上注明电缆编号、型号、规格及迄止点位置.再次对电缆进行绝缘摇测,并比较两者间的阻值大小.作好电缆敷设记录及电缆绝缘测试记录.电缆终端头作包扎处理d、施工中的安全注意事项：施工中必须注意安全，听从指挥安全帽及防护手套要佩戴好电缆放线架放置要稳妥，电缆头钢丝网套绑扎要牢固，电缆与钢丝网套间要装设防捻装置平行敷设时，木梯必须用加固型，并放置稳固，严禁用铁梯及缺档的梯子。
发现问题应及时报告④竖井内的电缆采用机械化敷设方法:电缆放线架置于首层电缆附近，在天面顶层设置一台2T的卷扬机，电缆井内设置一滑轮组,以调整拉力方向，定滑轮由电梯机房内的预埋件加以固定；电缆头用钢丝网套套住，中间加防捻器以防电缆头脱落，另一端用φ15钢丝绳牵引，钢丝绳在运行时不应受损伤机械化敷设电缆人员配置：楼层人数职能备注首层4人操纵电缆盘及监护电缆运行配置对讲机1台3人监护电缆头运行配置对讲机1台每5层1人迅速绑扎电缆天面4人操纵卷扬机及监护钢绳运行配置对讲机1台1人总指挥注意事项:在所有转弯处要设置滑轮卷扬机运行速度不能超过15m/min,并且匀速运行卷扬机、钢丝绳、钢丝网套、滑轮等的规格要与所敷设电缆相匹配,并经过严密计算钢丝网套绑扎要牢固，且要装防捻器要安排专人监护电缆头运行情况，电缆头运行时不能受到阻碍.严禁高空坠物，严禁非作业人员靠近电缆井4、配电箱、配电柜安装及二次回路接线方法①施工流程设备开箱检查→支架底座制安→设备运输→盘、柜安装→二次回路接线→试验调整→送电运行.②施工方法盘、柜的金属框架整洁无变形,基础型钢接地可靠,油漆完整均匀；盘柜上面不能用气、电焊开孔，不能与底座型钢焊死;抽屉式或手推式配电柜抽屉推拉灵活轻便，无卡阻碰撞现象，触头中心线一致，且接触紧密,机械连锁或电气连锁动作正确可靠，接地触头接地良好；基础型钢及盘柜安装允许偏差如下表:基础型钢允许偏差（mm）盘柜安装允许偏差（mm）顶部平直度侧面平直度每米垂直度盘顶平直度盘面平直度盘间接缝每米全长每米全长相邻两盘成排相邻两盘成排15151.525152盘柜内的电器设备型号、规格符合设计要求，附件齐全，排列整齐,固定可靠，电气接触良好,信号装置回路显示正确、工作可靠；盘柜内二次接线正确,连接牢固可靠，走向合理，配线整齐美观，导线绝缘良好,盘柜内无接头，回路编号正确清楚；柜内母线色标均匀完整，接地（零）截面选用正确，需防腐的部分涂漆均匀无遗漏。
③动力系统调试方案a、施工范围：暂定变压器后所有线路及发动机配电系统b、施工准备：特殊机具、器具准备序号名称单位数量1对讲机个62CO2灭火器瓶23绝缘胶鞋对44绝缘手套对45板手把46胶钳把47螺丝批支若干8手电筒只69电流钳表只210数字万用表只411绝缘电阻测试仪表只212警示牌块613试验电笔只2c、技术准备：图纸准备：高、低压配电系统图，照明、动力系统图,配电箱/配电柜一、二次接线图等.对照图纸，核对各回路的走向/路径动力系统调试记录表：序号图号回路编号绝缘情况通电情况问题原因备注d、人员准备：调试前要组织调试小组,明确指挥者、操作者以及监护人e、调试步骤：a）送电前确认：末端回路已用临时电源试验，末端回路（支路)无问题.配电箱安装及接线经检查已符合要求，且箱内经过清扫.供电局已送电至低压柜的一次侧.b）通电时：对所要通电的回路用绝缘电阻测试仪测试其绝缘电阻,确认该回路相间、相零、相地间的绝缘电阻值符合要求把所要通电回路上配电箱/配电柜内的主开关/刀闸打下，确认本回路上所有负荷已经切除用万用表检测低压柜一次侧电压,确认该电源电压正常.试验人员戴上绝缘手套，穿上绝缘胶鞋,迅速合闸。
在回路的另一侧用万用表检查电源是否正常,相序是否正确.把该回路上主开关合上，带上负荷检查重复上述步骤对其他回路送电.记录调试结果.c）注意事项：调试时要与供电局取得联系，并明确各自的职责.劳动保护用品要备齐，并且操作者旁边要有监护人.当某一回路发生问题时，必须查明原因,并维修好后，方能再送电e）送电不出的原因分析:线路问题：可用绝缘电阻测试仪表进行检测,当回路绝缘电阻值小于0.5MΩ时，说明回路有问题，可采用分段检测,各个击破的方法进行检查；接线问题：当线路绝缘电阻值正常的情况下,检查配电箱内导线是否掉错；回路漏电断路器的问题：当接线正确，并且回路绝缘电阻值正常的情况下,检查是否漏电开关有质量问题，可换一新的相同规格的漏电断路器试验；用电设备的问题：当回路不带负荷时可送电，而回路带负荷时不能送电，并且回路漏电断路器容量满足负荷要求时，检查用电设备本身线路是否有问题二）电气照明部分1、施工流程①照明管线暗装跑坑→敷管→穿线→对线、接线→灯具、开关、插座安装→调试②照明管线明装线槽敷设→配线→对线、接线→灯具、开关、插座安装→调试2、安装前应已经编制有针对性的、详细的施工方案，该方案需经审批通过.3、施工前需进行详细的图纸会审工作,应了解以下几点:①进户线的位置及总配电箱、分配电箱的位置，明确配电箱是明装还是暗装。
②进户线、干线、支线的走向,导线根数，以及支线回路的划分导线的敷设部位、敷设方式、导线穿管敷设时所用的管材、管径为表明完整及图面整洁,常是用平面图和系统图互相补充.由于支线数目较多，又常采用统一的导线敷设方法，所以一般图上不标注，而在施工说明中去找4、灯具、灯具开关、插座、排气扇的安装容量、安装方式及悬挂高度5、配电箱中的控制、保护设备及计量仪表：在平面图上只能表示出配电箱的安装方式(明装还是暗装），但是在配电箱内有哪些控制、保护设备及仪表都表示不出来，这些只有在系统图中才能看到6、接线盒（箱）的安装应平整牢固，与钢管连接紧密，钢管进入灯头盒，开关盒(箱)时,明配管应用锁紧迫母固定，露出丝扣为2～4扣.暗配管可用焊接固定，管口露出盒（箱)应小于5mm7、因设计修改,暗敷管需延伸至某用电点时，须用电线管连接,不能使用金属软管8、明配管连接部分用6铜电线接跨接，管子预穿铁丝，管口装上塑料护套，然后堵上木枳9、电线管穿线后严禁在管线上施焊及作电焊接地通路,避免损坏导线绝缘层，造成线路短路镀锌钢管严禁焊接10、钢管穿线每一回路导线之间和对地的绝缘电阻阻值不得小于1MW11、穿线时应按规范分色编码.这项工作十分重要，必须从编制材料计划就开始抓起,领料、穿线、接线时应重复核对。
12、灯具、器具安装①灯具、开关、插座的安装应平整、牢固，清洁整齐，高度一致,位置正确、开关应切断相线暗开关和暗插座安装的垂直度及相邻高低差应符合要求（按标高尺寸在走廊始终端粒粉线，另统一门框边至线盒的距离，可在15~20cm范围选定)②所有金属吸顶架盒、灯具均应采用保安接零，保安接零与接地装置共用，接地电阻不大于1Ω.③插座地线要可靠，相线零线、地线安装应符合规范要求④灯具安装应配合装修,筒灯金属外壳可靠接地，不得在天花内裸露电线，严禁裸露驳接线口灯具线路若在天花内有驳口时应设接线盒.三、调试验收1、试火①按图线编号穿线时各回路应套上端子标识清楚，试火时应每回路逐一通电②试火前每一回路用摇表摇测绝缘作好记录③试火时发现漏电保护开头动作，应查明原因后,试火方可继续进行④试火时应每一灯具插座进行，不得抽试.2、调试①绝缘电阻测试.在各回路送电之前进行一次绝缘电阻测试工作,确认各回路绝缘电阻达至规范要求.②分支回路送电时每次送电只能送一个回路，不能各回路同时送电在送电前，所有的开关都不能打开.送电后，再逐个开关打开观察灯具是否正常工作检查完该开关控制的灯具后即关上开关，再打开下一个开关逐个进行检查。
三)消防报警、背景音乐及紧急广播系统此工程分消防报警、背景音乐及紧急广播系统按照蓝图做好管子的预埋，并清理疏通及后期的设备安装一)、消防报警系统说明: 1.本工程采用环形总线控制中心报警系统，对全楼的火灾信号和消防设备进行监视及控制火灾自动 报 警系统的每回路地址编码总数不超过200点，并考虑留出15%~20%的余量 2在商业零售，楼梯间，走道，餐厅、车库等场所设置感烟探测器；在锅炉房、发电机房、厨房等设置温感；中庭(高大空间）设置红外对射探测器 3.在本建筑的主要出入口、疏散楼梯口等场所设置手动报警按钮及消防对讲插口，从一个防火分区内的任何位置到最邻近的一个手动报警按钮的距离不大于30米.手报底边距地14m安装声光警报装 置主要设置在疏散楼梯前室走道侧，安装高度不低于2.2m. 4在消火栓箱内设置消火栓报警按钮，有独立地址码，接线盒设在消火栓的开门侧上部.5本工程消防控制中心设在首层，并设有直接通往室外的出口消防控制中心的报警控制设备由火灾报警控制主机、联动控制台、显示器、打印机、应急广播设备、消防直通对讲设备、电梯监控盘和电源设备等组成消防控制中心可接收感烟、感温等探测器的火灾报警信号及水流指示器、检修阀、压力 报警阀、手动报警按钮、消火栓按钮的动作信号；还可接收排烟阀、加压阀、280℃防火阀的动作信号。
7.消防控制中心可显示消防水箱/水池水位,显示消防水泵的电源及运行状况，并可联动控制所有与消防有关的设备.在消控中心设备声光报警器,一旦主机接收到消防报警信号，声光报警器联动鸣响. 二）、消防联动控制功能描述： 1.火灾报警后,消防控制室根据火灾情况控制相关层的正压送风阀及排烟阀、电动防火阀、并启动相应加压送风机、排烟风机，排烟阀280℃熔断关闭,阀、风机的动作信号要反馈至消防控制中心对消火栓泵、喷淋泵、加压送风机、排烟风机，既可通过现场模块进行自动控制也可在联动控制台上通过硬线手动控制，并接收其反馈信号对消火栓系统的监视与控制: 1）消火栓按钮动作信号作为报警信号及启动消火栓泵的联动触发信号，由消防联动控制器联动控制消 火栓泵的启停,并接收其反馈信号. 2）消防控制中心可通过控制模块编程，自动启动消火栓泵，并接收其反馈信号 3)在消防控制中心联动控制台上，可通过硬线手动控制消火栓泵，并接收其反馈信号 4）消防控制中心能显示消火栓泵电源状况. 5）消防泵房可手动启动消火栓泵对自动喷水系统的监视和控制： 1）由湿式报警阀压力开关动作信号作为触发信号,直接控制启动喷淋泵。
水流指示器、信号阀、压力开关、喷淋泵的启停信号应反馈至消防联动控制器 2）消防控制中心可通过控制模块编程，自动启动喷淋泵，并接收其反馈信号 3）在消防控制中心联动控制台上，可通过硬线手动控制喷淋泵，并接收其反馈信号 4）消防控制中心能显示喷淋泵电源状况. 5)消防泵房可手动启动消火栓泵 4.对正压送风系统的监视和控制：由消防控制中心自动或手动控制正压送风机的启停,风机启动时根据其功能位置连锁开启其相关的正压送风阀或火灾层及邻层的正压送风口. 5对排烟风机的监视和控制：由同一防烟分区内两只独立的火灾探测器的报警信号作为触发信号，联动开启相应区域的的排烟阀、排烟口及排烟窗，同时启动相应的排烟风机并停止空调系统;当火灾温度达到280℃时，排烟阀熔丝熔断，排烟阀关闭当排烟风机吸入口处的280℃防火阀关闭时，联锁停止相应的排烟风机消防控制室可直接手、自动控制排烟风机启、停. 6.对排风兼排烟风机监视和控制： 正常情况下为通风换气使用，火灾时则作为排烟风机使用正常时为就地手动控制及DDC控制，当火灾发生时由消防控制室控制，其控制方式与排烟风机相同.消防控制室具有控制优先权。
7对防火卷帘门的控制： 1）用于防火分隔的卷帘门为一步落下,在通道上的卷帘门分两步落下. 2)一步落下卷帘门，由其所在防火分区内任两只独立火灾探测器的报警信号作为触发信号控制卷帘直接下降至楼板疏散通道上的卷帘门由所在防火分区内任两只独立感烟探测器的报警信号控制下降至18m处，任一只专门用于联动防火卷帘的感温探测器的报警信号联动控制卷帘下降到底在卷帘任一侧距卷取帘纵深05～5m内设置不少于2只专门联动防火卷帘的感温探 测器卷帘门关闭信号反馈到消防控制中心. 3）卷帘门两侧设就地控制按钮，底距地1 4）卷帘门下降时，在门两侧顶部有声、光警报装置. 5）每台防火卷帘配置控制及信号模块,可通过控制模块在消防控制中心自动/手动控制卷帘下降到底及通过信号模块接收卷帘下降到底返回信号. 8.电梯控制: 火灾发生时，根据火灾情况及场所,由消防控制室电梯控制盘发出指令指挥电梯按消防程序运行：对全部或任意一台电梯进行对讲，说明改变运行程序的原因；除消防电梯保持运行外，其余电梯均要强制返回首层并将轿箱门打开电梯运行监视控制盘与相应的控制电缆由电梯厂商提供。
9非消防电源控制: 本工程部分低压出线回路及所有各层插接箱内设有分励脱扣器，由消防控制中心在火灾确认后断开相关电源 10、消防专用系统： 在消防控制室内设置消防专用直通对讲总机;除在手动报警按钮上设置消防专用塞孔外，在消防水泵房、变配电室，发电机房，防排烟风机房，电梯机房，冷冻机房，警卫值班室等场所还设有消防专用分机，分机底边距地14m安装;消防控制室设置直接报警的外线 11、供电电源： 本工程火灾报警控制器采用专用回路供电，火灾自动报警系统的主电源采用消防电源，直流备用电源采用火灾报警控制器的专用蓄电池火灾自动报警系统中的图文工作站、消防通信设备等的电源，由消控室UPS装置供电12、系统设备及管线敷设的技术要求： 1）.系统的成套设备，包括报警控制器、联动控制台、显示器、打印机、消防专用总机、对讲录音及电源设备等均为成套供货，并负责安装、调试 2）.火灾自动报警线路及50V以下的供电线路、控制线路采用无卤低烟阻燃耐火线缆暗敷线管在楼板或墙内的保护层厚度不应小于30mm；明敷线管必须为热镀锌钢管，并应采取涂防火涂料等防 火 保护措施;封闭式金属线槽应采涂防火涂料等防火保护措施。
由顶板接线盒至消防设备一段线路 穿金属耐火(阻燃）波纹管.所有穿过建筑物伸缩缝、沉降缝、后浇带的管线应按国家、地方标准 图集中有关作法施工.管线敷设应按施工规范要求及标准工料及工艺要求设置中间过线盒. 3）电缆桥架穿过防烟分区、防火分区、楼层时应在安装完毕后,用防火材料填充封堵. 背景音乐及紧急广播系统一)、系统说明：背景音响及紧急广播系统设备安装在消防控制室内，设备包含CD、MP3播放器、FM接受装置、网络控制器、功率放大器、呼叫站、分区及音量控制器，远程呼叫站等商业大堂、公共卫生间、公共走道、客用电梯厅等区域播放背景音乐;物业办公室，消防通道、设备机房、商业租户、后勤、地下停车场的区域播放紧急广播背景音乐及紧急广播系统合用，控制主机要求与火灾自动报警系统联动.在紧急情况下由火灾报警主机发出信号强切播放紧急信息，平时播放背景音乐系统主机具有自检功能,检测主机，功放状态，扬声器线路的实时检测具有接口，监听不同回路扬声器工作状态.二)、 背景音乐和公共广播功能描述： 1） 系统基本功能：正常情况下，设置在各个背景音乐分区的扬声器既可以分区播放背景音乐，也可以通过麦克风直接播送讲话等内容. 当超市内有火警等突发事故时，系统能够通过自动和手动将背景音乐切换到消防广播，并能联动地在相应的消防区域播放消防疏导等信息，指挥超市内人员疏散，而不影响其他区域的播音情况。
2） 系统配置 广播系统的控制中心由控制主机、功放机组、数字广播接收模块、双卡座磁带录音机、CD多盘激光唱机、广播切换器、直接广播用麦克风等组成另外通过呼叫站接收消防呼叫信息，而用数字口信模块存储消防疏导信息 由微处理机控制，背景音乐、消防广播及日常广播合三为一,平时做背景音乐或临时通知，发生火灾时,进行紧急广播. 每个功放具有2 路音源输入，一路为音乐通道,音源为CD、双卡机及数字广播接收模块.另一路为优先广播通道,音源为呼叫站、麦克风，当优先广播通道有信号时，可使音乐信号自动消声，播放广播 各层广播线由控制中心单独配线，回路的闭合、断开由输出回路控制器控制根据消防规范要求，火灾报警确认后，由火灾报警控制器联动消防广播设备工作及自动接通着火层及相邻二层共三层广播线路. 由于该系统有消防广播和背景音乐广播的双重功能，所以要兼顾消防规范和背景音乐的要求,根据大卖场的实际情况，宜按6—8 米间距布放扬声器,扬声器设置于公共场所的走廊、电梯门厅、公众卫生间、门厅入口处、地下车库等处 所有设备都采取模块化结构形式,一旦有某个模块发生故障，可以很容易地将其拆除或替换,而不至影响整个系统 .（四）防雷接地系统1）、本工程的防雷属于二类防雷等级，建筑物的防雷装置同时满足防直雷击、侧击雷设施。
人防地下室采用TN—S接地保护系统人防地下室采用一个接地系统，战时总接电阻应不大于1欧.战时的接地总线利用防护区内的平时接地线战时使用的电子,电气设备应在转换时限内加装氧化锌避雷.2）、接闪器：在屋面采用4＊25热镀锌扁钢暗敷作避雷带，在女儿墙上采用4*25热镀锌扁钢明敷作避雷带,屋顶避雷带连接线网格不大于10*10M或12*8M;明装接闪器在女儿墙上明装3）、引下线：利用建筑物钢筋混凝土或剪力墙中两根大于Ø16结构主筋通长焊接（当结构主筋小于Ø16应选择四根）作引下线，上端与屋面壁雷带焊接,下端与接地极焊接，其焊长度、焊接质量应符合国家规范的要求,跨接线的截面不得小于100平方毫米用作防雷引下线的结构主筋应做好明显的标识,以保证防雷接地系统的可靠连接4）、接地极：为建筑物基础底梁两侧结构主筋中大于Ø16的两根钢筋焊接连通形成的基础接地网，无基础梁时埋设－40＊4热镀锌扁钢将基础内主钢筋及接地线焊接连通形成综合接地网5）、外露的接地点应涂防锈漆,并加挂标志牌，写明用途. 6)、等电位连接：建筑物内的大型设备、管道、电缆桥架、电梯轨道等主要金属物，应与接地装置或等电位带相连；金属管道及电缆的金属外皮，在进出建筑物处就近与接地装置相连。
包括电力电缆，电缆,煤气管道信息电缆,给排水管道等)；电气、电信竖井内的接地干线每3层与楼板钢筋作等电位联结 7）、接地遇机械接头要跨接，跨接用￠12圆钢. 8）、基础接地扁铁和钢柱底脚螺栓（两个螺栓）可靠连接，以钢柱作为引上点.屋面以金属彩板大于或等于0.5mm作为接闪器，屋面板檩条 以及钢柱用接地线可靠连接二、给排水部分（含消防给水、喷淋、泵房、太阳能热水)1）、施工范围及流程：本工程消防及生活水源均来自市政给水干管，市政引入管处的供水压力为0.25Mpa由项目周边引2路DN200的给水管每根引入管进入地块后分设两路，一路DN200设阀门、水表及防污隔断阀，作为本项目生活用水源，一路DN150设阀门、水表及防污隔断阀后接入室外消防与生活合用的DN200环管；室外消防用水独立计量，平时阀门关闭，消防时打开防空地下室战时以城市自来水作供水水源 a、 人防区：简洗间、扩散室、防毒通道、密闭通道、滤毒室、人防通风井等处洗消予埋的防爆地漏及排水管(通到染毒水池）干厕等房间予埋普通地漏及排水管通过普通污水集水井，以上在底板施工中必须预埋好给水管、排水管在穿越防空维护结构时，应在内侧安装设置防护铜芯阀门，防护阀处应有明显启闭标志；在穿越两个防护单元时应在二侧安装防护铜芯阀门。
所有穿人防地下维护结构、密闭墙、防护密闭墙及顶板均需设置防护密闭套管；在防爆和抗爆要求的区域均需设置防爆波地漏，其余为普通地漏给水管、与潜污泵连接的排水管均为塑钢管，≤100为丝扣、＞100为法兰或卡箍连接，镀锌钢管与法兰连接需二次镀锌，维护结构以内的重力排水管为给水铸铁管，石棉水泥接口b、消火栓系统室外消火栓系统采用低压制，室外消火栓消防DN200管网环状布置，在室外总体的适当位置及水泵接合器附近设有地上式消火栓室内消火栓系统采用临时高压，在地下一层设有消防水池及消防水泵房消防水泵房内设有两台室内消火栓消防泵(Q=20L/S，H=84m).在屋顶机房内设高区高位水箱（50m³）和稳压设备（Q=1.31L/S,H=308m，稳压罐有效容积150L）C、 喷淋系统自动喷淋系统采用临时高压,在地下一层设有消防水池及消防水泵房消防水泵房内设有两台喷淋泵（Q=105L/S，H=105m），主泵为FM/UL认证的电动泵,备用泵为国产消防泵.在屋顶机房内设高区高位水箱（50m³)和稳压设备（Q=1.31L/S，H=308m，稳压罐有效容积150L）报警阀分区集中设置，设置独立的喷淋给水管及报警阀间，每层各防火分区分设水流指示器和信号阀,所有控制讯号均传送至消防控制中心。
超市冷库采用干式喷头，商业中庭净高超过12m,采用自动扫描射水高空水炮灭火装置,系统与自动喷水灭火系统合用喷淋泵，供水管在报警阀前分开.屋顶高位消防水箱供给初期用水室内消火栓系统设三组地上式水泵接合器,自动喷淋系统设置七组地上式水泵接合器柴油发电机房设置水喷雾灭火系统，喷水强度20L/minm²室内消火栓消防系统、自动喷水灭火系统管道，管径〉=DN80时，采用热轧无缝钢管及配件内外壁热浸镀锌，优质沟槽式管接头连接；管径〈DN80时,采用内外壁热浸镀锌焊接钢管及配件，螺纹连接.地下室消防水泵房、湿式报警阀间、屋顶消防水泵房内消防管道应采用法兰连接的连接方式.消火栓消防、自动喷水灭火：除管径
3水泵隔振设备的选定应满足《城市区域环境噪声标准》和《室内噪声控制标准》的有关要求.消火栓泵、喷淋泵均配相应的隔振措施；所用潜污泵配自动耦合装置及液位控制等全套设备.喷淋泵主泵、闸阀、Y型过滤器、泄压阀、流量计、压力表等产品需要经过FM的认证4. 泵房的套管均为刚性防水套管,套管尺寸比所穿管道大二级.5. 消防水池设置磁耦合液位计就地显示水池水位，并同时远传至消防控制室6.消火栓泵通过水泵出水管低压压力开关或高位水箱出水管的流量开关自动启动. 喷淋泵由水泵出水管低压压力开关自动启动,当主泵无法启动时，再启动备用泵.低压压力开关引入水泵控制柜中 消防泵应能手动启停和自动启动，并设置就地强制启停泵按钮及保护装置 消防水池水位：溢流水位 —260,高水位报警水位 -265，正常水位-270,最低水位-8泵房工艺流程安装准备→ 预留预埋→ 预加工→支吊架安装→管道安装→水流指示器、消防水泵、高位水箱、水泵接合器安装→管道试压冲洗→油漆保温→节流装置安装→报警阀配件、喷头安装→系统通水调试→竣工验收施工顺序是:先地下后地。
