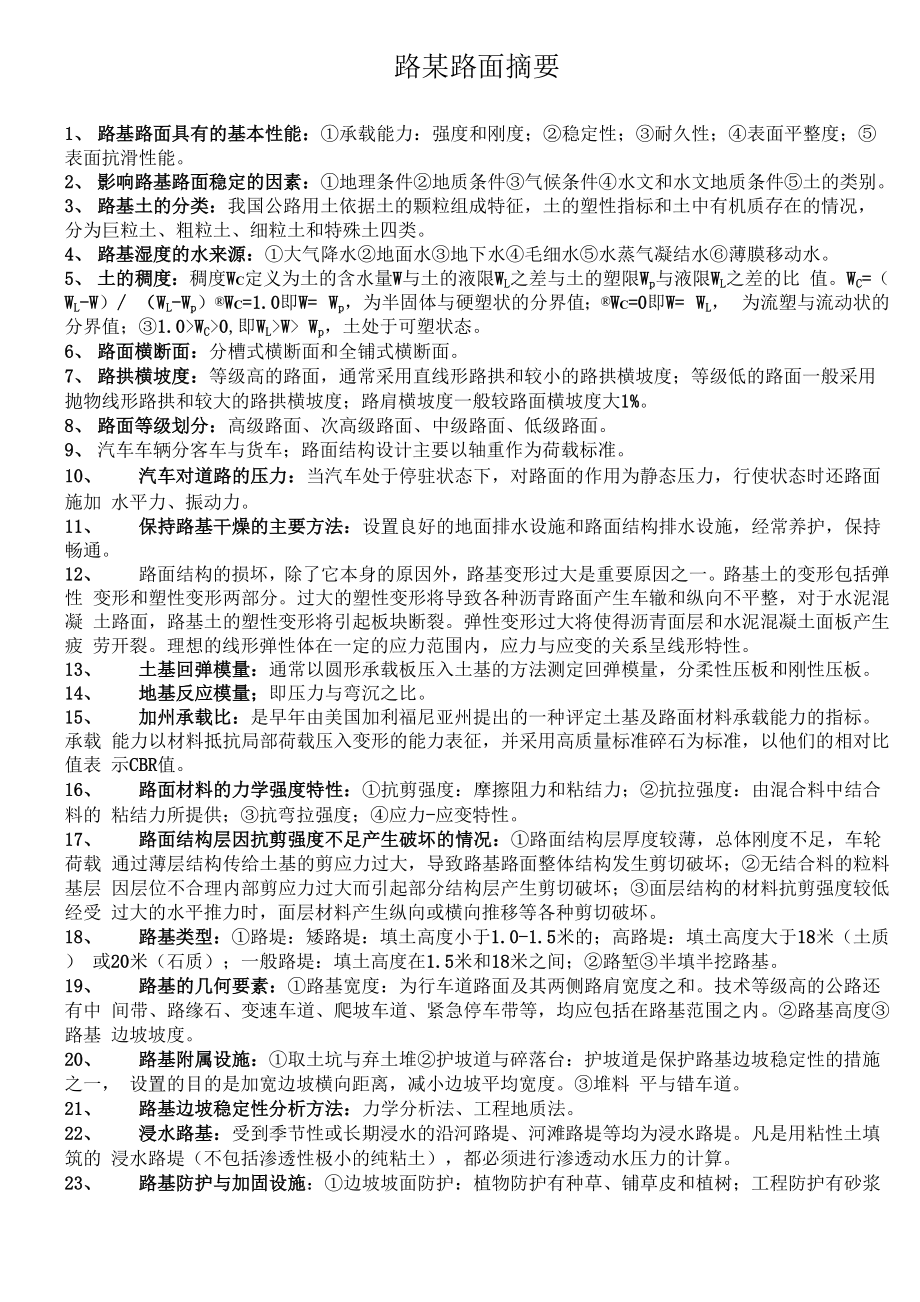

路某路面摘要1、 路基路面具有的基本性能：①承载能力：强度和刚度；②稳定性；③耐久性；④表面平整度；⑤ 表面抗滑性能2、 影响路基路面稳定的因素：①地理条件②地质条件③气候条件④水文和水文地质条件⑤土的类别3、 路基土的分类：我国公路用土依据土的颗粒组成特征，土的塑性指标和土中有机质存在的情况， 分为巨粒土、粗粒土、细粒土和特殊土四类4、 路基湿度的水来源：①大气降水②地面水③地下水④毛细水⑤水蒸气凝结水⑥薄膜移动水5、 土的稠度：稠度WC定义为土的含水量W与土的液限WL之差与土的塑限Wp与液限WL之差的比 值WC=（WL-W）/ （WL-Wp）®WC=1.0即W= Wp，为半固体与硬塑状的分界值；®WC=0即W= WL， 为流塑与流动状的分界值；③1.0>WC>0,即WL>W> Wp，土处于可塑状态6、 路面横断面：分槽式横断面和全铺式横断面7、 路拱横坡度：等级高的路面，通常采用直线形路拱和较小的路拱横坡度；等级低的路面一般采用 抛物线形路拱和较大的路拱横坡度；路肩横坡度一般较路面横坡度大1%8、 路面等级划分：高级路面、次高级路面、中级路面、低级路面9、 汽车车辆分客车与货车；路面结构设计主要以轴重作为荷载标准。
10、 汽车对道路的压力：当汽车处于停驻状态下，对路面的作用为静态压力，行使状态时还路面施加 水平力、振动力11、 保持路基干燥的主要方法：设置良好的地面排水设施和路面结构排水设施，经常养护，保持畅通12、 路面结构的损坏，除了它本身的原因外，路基变形过大是重要原因之一路基土的变形包括弹性 变形和塑性变形两部分过大的塑性变形将导致各种沥青路面产生车辙和纵向不平整，对于水泥混凝 土路面，路基土的塑性变形将引起板块断裂弹性变形过大将使得沥青面层和水泥混凝土面板产生疲 劳开裂理想的线形弹性体在一定的应力范围内，应力与应变的关系呈线形特性13、 土基回弹模量：通常以圆形承载板压入土基的方法测定回弹模量，分柔性压板和刚性压板14、 地基反应模量；即压力与弯沉之比15、 加州承载比：是早年由美国加利福尼亚州提出的一种评定土基及路面材料承载能力的指标承载 能力以材料抵抗局部荷载压入变形的能力表征，并采用高质量标准碎石为标准，以他们的相对比值表 示CBR值16、 路面材料的力学强度特性：①抗剪强度：摩擦阻力和粘结力；②抗拉强度：由混合料中结合料的 粘结力所提供；③抗弯拉强度；④应力-应变特性17、 路面结构层因抗剪强度不足产生破坏的情况：①路面结构层厚度较薄，总体刚度不足，车轮荷载 通过薄层结构传给土基的剪应力过大，导致路基路面整体结构发生剪切破坏；②无结合料的粒料基层 因层位不合理内部剪应力过大而引起部分结构层产生剪切破坏；③面层结构的材料抗剪强度较低经受 过大的水平推力时，面层材料产生纵向或横向推移等各种剪切破坏。
18、 路基类型：①路堤：矮路堤：填土高度小于1.0-1.5米的；高路堤：填土高度大于18米（土质） 或20米（石质）；一般路堤：填土高度在1.5米和18米之间；②路堑③半填半挖路基19、 路基的几何要素：①路基宽度：为行车道路面及其两侧路肩宽度之和技术等级高的公路还有中 间带、路缘石、变速车道、爬坡车道、紧急停车带等，均应包括在路基范围之内②路基高度③路基 边坡坡度20、 路基附属设施：①取土坑与弃土堆②护坡道与碎落台：护坡道是保护路基边坡稳定性的措施之一， 设置的目的是加宽边坡横向距离，减小边坡平均宽度③堆料 平与错车道21、 路基边坡稳定性分析方法：力学分析法、工程地质法22、 浸水路基：受到季节性或长期浸水的沿河路堤、河滩路堤等均为浸水路堤凡是用粘性土填筑的 浸水路堤（不包括渗透性极小的纯粘土），都必须进行渗透动水压力的计算23、 路基防护与加固设施：①边坡坡面防护：植物防护有种草、铺草皮和植树；工程防护有砂浆抹面、 勾缝或喷涂以及石砌护坡或护面墙②沿河路堤河岸冲刷防护与加固③湿软地基的加固处治24、 地基加固的方法：①换填土层法：即将基地下一定深度范围内的湿软土层挖去，换以强度较大的 砂、碎（砾）石、灰土或素土，以及其他性能稳定、无侵蚀性的土类，并予以压实。
砂砾垫层的作用， 提高承载力，减少沉降量，加速软弱土层的排水固结，防止冻胀，消除膨胀土的胀缩作用，也可处理 暗穴；②重锤夯实法：适用于地下水位0.8以下稍湿的一般粘性土、砂土、湿限性黄土、杂填土等； ③排水固结法：运用堆载预压，挤出土中过多的含水，达到挤紧土粒和提高强度的目的④挤密法： 土基中成孔，在孔中灌以砂、石、土、灰土或石灰等材料，捣实而成直径较大的桩体，利用横向挤密 作用，使地基土粒彼此靠紧，孔隙减少，而且孔被填满和压紧，形成桩体，桩体具有较高的承载能力， 以致形成复合地基，达到加固的目的；⑤化学加固法25、 重力式挡土墙：①依靠墙身自重支撑土压力来维持其稳定一般由墙身、基础、排水设施、和伸 缩缝等部分组成②仰斜墙背所受土压力小，墙身断面较经济，适用于路堑墙及墙址处地面平坦的路 肩墙或路堤墙；俯斜墙背所受的土压力大；垂直墙背介于两者之间26、 挡土墙的沉降缝与伸缩缝：设计时，一般将沉降缝与伸缩缝合并设置，沿路线方向每隔10-15米 设置一道，兼起两者作用，缝宽2-3cm，缝内一般可用胶泥填塞，但在渗水量大，填料容易流失或冻 害严重地区，则宜用沥青麻筋或涂以沥青的木板等具有弹性的材料，沿内外顶三方填塞，填深不宜小 于15cm，当墙后为岩石路堑或填石路堤时，可设置空缝。
27、 悬臂式挡土墙：由立臂和底板组成，适应较松软的地基28、 锚杆挡土墙由钢筋混凝土墙面和钢锚杆组成；锚定板挡土墙由钢筋混凝土墙面、钢拉杆、锚定板 以及其间的填土共同形成的一种组合挡土结构29、 地表排水分为：路面表面排水、中央分隔带排水、和坡面排水三种30、 路基路面排水设计的原则：①排水设施要因地制宜、全面规划、合理布局、综合治理、讲究失效、 注意经济，并充分利用有利地形和自然水系；②各种路基排水沟渠的设置，应注意与农田水利相配合， 必要时可适当地增设涵管或加大涵管孔径，以防农业用水影响路基稳定；③设计前必须进行调查研究， 查明水源与地质条件；④路基排水要注意防止附近山坡的水土流失；⑤要结合当地水文条件和道路等 级等具体情况；⑥为了减少水对路面的破坏作用，应尽量阻止水进入路面结构31、 地面排水设备分为：①边沟：设置在挖方路基的路肩外侧或低路堤的坡脚外侧，多与路中线平行， 用以汇集和排除路基范围内和流向路基的少量地面水，纵坡一般与路线一致；②截水沟：又称天沟， 一般设置在挖方路基边坡坡顶以外，或山坡路堤上方的适当地点，用以拦截并排除路基上方流向路基 的地面径流，减轻边沟的水流负担，保证挖方边坡和填方坡脚不受流水冲刷；截水沟水流不应引入边 沟，当必须引入时，应增大边沟横断面，并进行防护。
③排水沟：主要用途在于引水，将路基范围内 各种水源，引全桥涵或路基范围以外的指定地点④跌水与急流槽：路基地面排水沟渠的特殊形式， 用于陡坡地段，沟底坡度可达45r，通常用浆砌块石或水泥混凝土预制块砌筑，并具有相应的防护 加固措施；急流槽由进口、主槽（槽身）、出口组成⑤必要时还有渡槽、倒虹吸及积水池等32、 地下排水设备：常用的地下排水设备有盲沟、渗沟、和渗井等，其特点是排水量不大，主要是以 渗流方式汇集水流，并就近排出路基范围以外盲沟的作用是用以降低地下水位，防止毛细水升全路 基工作区范围内，形成水分积聚而造成冻胀和翻浆或土基过湿而降低强度33、 路面表面排水设计的原则：①降落在路面上的雨水，应通过路面横坡度向两侧排走，避免行车道 路路面范围内出现积水；②在路线纵坡平缓、汇水量不大、路堤较低且边坡坡面不会受到冲刷的情况 下，应采用在路堤边坡上横向漫坡的方式排除路面表面水；③在路堤较高，边坡坡面在未做防护而易 遭受路面表面水流冲刷，或者坡面虽已采取防护措施但仍有可能受到冲刷时，应沿路肩外侧边缘设置 拦水带，汇集路面表面水，然后通过泄水口和急流槽排离路堤④设置拦水带汇集路面表面水时，拦 水带过水断面面内的水面，在高速公路及一级公路上不得漫过右侧车道外边缘，在二级及二级以下公 路上不得漫过右侧车道中心线。
34、 路面内部积水得有害影响：①浸湿各结构层材料和路基土，易造成无粘结粒状材料和地基土的强 度降低；②使混凝土路面产生唧泥，虽之出现错台、开裂和整个路肩的破坏；③进入空隙的自由水在 行车荷载的作用下，会形成高孔隙水压力和高流速的水流，引起路面基层的细颗粒产生唧泥，结构路 面失去支撑；④在冰冻深度大于路面厚度的地方，高地下水位会造成冻胀，并在冻融期间降低承载能 力；⑤水使冻胀土产生不均匀冻胀；⑥与水经常接触将使沥青混合料剥落，影响沥青混凝土耐久并产 生龟裂35、应设置路面内部排水系统的情况：①年降水量为600mm以上的湿润和多雨地区，路基 由透水性差的细粒土组成的高速公路和一级公路或重要的二级公路②路基两侧由滞水，可能渗入路 面结构内③严重冰冻地区，路基由粉性土组成的潮湿、过湿路段；④现有路面改建或改善工程，需 排除积滞在路面结构内的水份36、 基层排水系统：是直接在面层下设置透水性排水基层，在其边缘设置纵向集水沟和排水管以及横 向出水管等，组成排水基层排水系统排水基层下必须设置不透水基层或反滤层，以防止表面水向下 渗入垫层，浸湿垫层和路基，同时防止垫层或路基土中的细粒进入排水基层而造成堵塞。
37、 土质路基正确的填筑方案：①土同土水平分层，以保证强度均匀；透水性差的用土，一般宜填于 下层，表面称双向横坡，有利于排除积水，防止水害；同一层次有不同的土时，搭接处成斜面，以保 证在该层厚度范围内，强度比较均匀，防止产生明显变形；②桥涵、挡土墙等结构物的回填土，以砂 性土为宜，防止不均匀沉降，并按有关操作回填和夯实③路线跨越深谷或池塘时，地面高差大，填 土面积小，难以水平分层卸土，以及陡坡地段上半挖半填路基，局部路段横坡较陡或难以分层填筑 等，可采用竖向填筑方案；38、 压实机具的选择：①正常条件下，对于砂性土的压实效果，振动式较好，夯击式次之，碾压式较 差；②对于粘性土，则宜选用碾压式或夯击式，振动式较差甚至无效39、 压实操作规范：宜先轻后重、先慢后快、先边缘后中间（超高路段等需要时，则宜先低后高）； 压实时，相邻两次的轮迹应重叠轮宽的1/3,保持压实均匀，不漏压，对于压不到的边角，应铺以人 力或小型机具夯实压实全过程中，经常检查含水量和密实程度，以达到符合规定压实度的要求40、 无机结合料稳定路面定义：在粉碎的或原状松散的土中掺入一定量的无机结合料和水，经拌和得 到的混合料在压实和养生后，其抗压强度符合规定要求的材料称为无机结合料稳定材料，以此修筑的 路面称为无机结合料路面。
42、 无机结合料材料的力学特性：①应力-应变特性：水泥稳定材料设计龄期3个月，石灰稳定类设 计龄期为6个月；②疲劳特性：常用的疲劳实验有弯拉疲劳试验、劈裂疲劳试验；在一定条件下，材 料的疲劳寿命取决于材料的强度和刚度强度愈大、刚度愈小，其疲劳寿命就愈长③干缩特性：描 述材料干缩特性指标有：干缩应变、干缩系数、干缩量、失水量、失水率和平均十缩系数43、 石灰稳定类材料的适用范围：各级公路路面的底基层，可用做二级和二级以下公路的基层，但石 灰土不应用做高等级公路的基层44、 石灰稳定土的强度形成原理：离子交换作用、结品硬化作用、火山灰作用、碳酸化作用45、 影响石灰稳定土强度的因素：①土质：塑性指数小于12的土不宜用石灰稳定，一般采用塑性指 数12-18的粘性土为好：②灰质；③石灰剂量：虽着剂量的增加，强度和稳定性均提高，但剂量超过 一定范围时，强度反而降低；④含水量：⑤密实度：石灰土的强度虽着密实度的增加而增长，石灰土 的密实度每增减1%，强度约增减4%左右；⑥石灰土的龄期；⑦养生条件：温度和湿度46、 防止石灰土基层缩裂的措施：①控制压实含水量；②严格控制压实标准③施工在当地气温进入0°C 前一个月结束，以防在不利季节产生温缩。
④重视初期养护，保证石灰土表面处于潮湿状态，严防干 缩；⑤石灰土施工结束后要及早施工面层，使石灰土基层含水量不发生大变化，可减轻十缩裂隙；⑥ 在石灰土中掺加集料，使集料含量为60%-70%，使混合料满足最佳组成要求，不但提高强度和稳定 性，而且具有较好的抗裂性47、 防止基层缩裂反射到面层的措施：①设置联结层设置沥青碎石或沥青贯入式联结层；②铺筑碎 石隔离过渡层在石灰土与沥青面层间铺筑厚10-20cm的碎石过渡层或玻璃纤维网格；48、水泥稳定 粒料基层的强度形成原理：①水泥的水化作用；②离子交换作用；③化学激发作用；④碳酸化作用；48、 影响水泥稳定土强度的因素：①土质：碎石和沙砾效果最好，其次是砂性土，再次是粉性土和粘 性土，一般要求土的塑性指数不大于17 ；②水泥的成分和剂量：宜采用低标号水泥，硅酸盐水泥稳 定效果好，铝酸盐水泥较差，水泥剂量太多易开裂，也不经济；③含水量：水泥正常水化所需的水量 约为水泥重地20%:④施工工艺过程：水泥、土和水拌和得均匀，且在最佳含水量下充分压实，使之 干密度最大，其强度和稳定性就高水泥土从加水拌和到完成压实得延迟时间要尽可能最短，一般要 在6小时以内。
采用湿法养生49、 石灰稳定工业废渣基层的优点：水硬性、缓凝性、强度高、稳定性好，成板体，且强度虽龄期 不断增加，抗冻、抗裂而且收缩性小，适应各种气候环境和水文地质条件等特点50、 半刚性路面面层：是介于柔性路面与刚性路面之间的特殊路面形式，由水泥砂浆和乳化沥青（渣 油）两种结合料组成的新型路面结构施工程序：①拌和：应在乳液破乳前结束，拌和时间在乳液加 入后不超过60s；②摊铺；③碾压：摊铺后立即初压（用6t左右的轻型压路机1-2遍；稳定后用轮胎 压路机碾压1-2遍），当沥青乳液开始破乳，混合料由褐色转为黑色时，用压路机复压，复压2-3遍后 停止，待晾晒一段时间，水份蒸发后再压实；在水泥砂浆终凝前，一般5-8h，用压路机再复压1-2遍； ④早期养护51、 沥青路面按强度构成原理的分类：①密实类：要求矿料的级配按最大密实原则设计，其强度和稳 定性主要取决于混合料的粘聚力和内摩阻力密实类沥青路面按空隙率的大小可分为闭式（空隙率小 于6%，混合料致密而耐久，热稳定性较差）和开式（空隙率大于6%，热稳定性较好）两种；②嵌挤 类：要求采用颗粒尺寸较为均一的矿料，路面的强度和稳定性主要依靠骨料颗粒之间的相互嵌挤所产 生的内摩阻力，而粘结力起次要作用。
该类型路面热稳定性好，但空隙率较大，耐久性差52、 沥青路面按施工工艺不同所做的分类：①层铺法：是用分层撒布沥青，分层铺撒矿料和碾压的方 法修筑，有沥青表面处治和沥青贯入式两种②路拌法：在路上用机械将矿料和沥青材料就地拌和摊 铺和碾压密实而成的沥青面层③厂拌法：是将规定级配的矿料和沥青材料在工厂用专用设备加热拌 和，然后送到工地摊铺碾压而成的沥青路面53、 沥青路面根据沥青路面的技术特性分：①沥青混凝土；②热拌沥青碎石；③乳化沥青碎石混合料； ④沥青贯入式；⑤沥青表面处治；54、 沥青路面的铺筑限制：沥青类路面一般不宜铺筑在纵坡大于6%的路段上纵坡大于3%的路段， 考虑抗滑要求，宜采用粗粒式沥青碎石或粗粒式沥青表面处治55、 沥青路面材料的力学特性：①沥青混合料的强度特性；②沥青混合料的应力-应变特性；③沥青 混合料的疲劳特性：路面材料在低于极限抗拉强度下经受重复拉应力或拉应变而最终导致破坏，称为 疲劳破坏；影响沥青疲劳特性的因素很多，除了与材料的性质（种类、组成等）、环境因素（温度、 湿度等）、加荷方式等因素有关外，还取决于沥青混合料的劲度④沥青路面的温度状况：沥青混合 料的强度随温度而变化，温度降低时强度提高，温度升高时强度降低；⑤沥青路面的高温稳定性；⑥ 沥青路面的低温抗裂性：a、沥青路面在低温时强度虽然增大，但其变形能力却因刚性增大而降低。
气温下降，特别是在急骤降温时，会在路面结构上产生温度梯度，路面面层遇降温而收缩的趋势会受 到其下部层次的约束在面层产生拉应力；b、影响低温开裂的因素很多，其中主要的因素是路面所用 沥青的性质、当地的气温状况、沥青老化程度、路基的种类和路面层次的厚度；c、使用稠度较低、 温度敏感性低的沥青，可以减少或延缓路面的开裂路面所在地区的气温愈低，开裂愈为严重⑦沥 青路面的水稳性：沥青混凝土的水稳性指标，除通常采用浸水马歇尔试验和沥青与矿料的粘附性试验， 以检验沥青混合料受水损害时的抗剥落性能外，对年最低气温低于一21.5°C的寒冷地区，还应增加沥 青混合料冻融劈裂残留强度试验56、 沥青混合料的强度特性：①抗剪强度：主要取决于沥青与矿料相互作用而产生的粘结力，以及矿 料在沥青混合料中相互嵌挤而产生的内摩阻角；②抗拉强度：在气候较寒冷地区，冬季气温下降，特 别是急骤降温时，沥青混合料发生收缩，如果收缩受阻，就会产生拉应力，该应力超过沥青混合料的 抗拉强度，路面就会发生开裂沥青混合料的抗拉强度，可用直接拉伸试验或间接拉伸一一劈裂试验 测定沥青混合料在低温时的抗拉强度同沥青的性质、沥青含量、矿质混合料的级配、测试时的温度 等因素有关。
试验表明，沥青的粘滞度大，或沥青含量较大，沥青混合料具有较高的抗拉强度在低 温下沥青混合料的抗拉强度随温度降低而提高，形成一个峰值（脆化点），低于脆化点后则强度下降 ③抗弯拉强度：沥青混合料的抗弯拉强度，取决于所用材料的性质（沥青的性质、沥青的用量、矿料 的性质、混合料的均匀性）以及结构破坏过程的加荷状况（重复次数、应力增长速度等）此外，计 算时期的温度状况对抗弯拉强度也有很大的影响57、 沥青混合料的高温稳定性：①沥青混合料的特点是强度和抗变形能力随温度的升降而产生变化 温度升高时，沥青的粘滞度降低，矿料间的粘结力削弱，导致强度降低温度降低恰好相反，沥青的 粘滞度增高，因而强度增大②沥青路面在高温产生的剪切变形，大体上有下列两种情况：一种是面 层很薄，或者面层与基层之间的粘结力很差时，面层将沿着基层顶面滑动；另一种是面层很厚，或者 面层与基层之间的粘结力很大时，则整个面层内部发生推挤移动③影响沥青混合料的高温稳定性主 要有：沥青和矿料的性质及其相互作用的特性，矿料的级配组成等④为了提高沥青混合料的高温稳 定性，可采用提高粘结力和内摩阻力的方法在混合料中增加粗矿料含量，或限制剩余空隙率，使粗 矿料形成空间骨架结构，就能提高混合料的内摩阻力。
适当地提高沥青材料的粘稠度，控制沥青与矿 粉的比值，严格控制沥青含量，采用具有活性的矿粉，以改善沥青与矿粉的相互作用，就能提高混合 料的粘结力此外，在沥青混合料中使用掺入聚合物（如天然橡胶、合成橡胶、聚异丁烯等）改性的 沥青，也能取得比较满意的效果⑤车辙是路面结构及土基在行车荷载作用下的补充压实，以及结构 层中材料的侧向位移产生的累积永久变形这种变形出现在行车轮带处，即形成路面的纵向带状凹陷 车辙是高级沥青路面的主要破坏形式沥青混凝土的热稳定性主要表现在夏季路面是否在车辆荷载的 作用下逐渐形成车辙研究表明，处于45 r以上的沥青路面受交通荷载的作用最易造成较大的车辙 车辙的年增加量与沥青的软化点、60°C的粘度、沥青混合料的动稳定度有很显著的相关性沥青混合 料的动稳定度是一项沥青混合料的车辙试验指标⑥影响沥青混合料的动稳定度的因素很多一般密 级配的动稳定度大于开级配，沥青用量过多，动稳定度下降，试验温度低则动稳定度高，试验荷载大 则动稳定度低58、 沥青材料的选择：①煤沥青不宜做沥青面层使用，一般仅作为透层沥青使用；②选用乳化沥青时， 对于酸性石料、潮湿的石料、以及低温季节施工宜选用阳离子乳化沥青，对于碱性石料或与掺入的水 泥、石灰、粉煤灰共同使用时，宜选用阴离子乳化沥青；③对于热拌热铺沥青路面，采用稠度较高的 沥青材料；④对于热拌冷铺类沥青路面，所用沥青材料稠度可较低；⑤对浇贯类沥青路面，宜采用中 等稠度的沥青；⑥当地气候寒冷、施工气温较低、矿料粒径偏细时，宜采用稠度较低的沥青材料；但 在炎热季节施工时，由于沥青材料的温度散失较慢，则可用稠度较高的沥青材料。
⑦对于路拌类沥青 路面，一般采用稠度较低的沥青材料59、 沥青路面的破坏状态：①沉陷：时路面在车轮作用下表面产生的较大凹陷变形；造成路面沉陷的 主要原因是路基土的压缩②车辙：是路面的结构层及土基在行车重复荷载作用下的补充压实，以及 结构层材料的侧向位移产生的累积永久变形③疲劳开裂：是路面在正常使用情况下，由行车荷载的 多次反复作用引起的④推移；⑤低温缩裂60、 路面弯沉：路面弯沉是路面在垂直荷载作用下，产生的垂直变形高速公路、一级公路和二级公 路的沥青路面除了按弯沉设计路面结构之外，还须对沥青混凝土面层和半刚性基层、底基层进行层底 拉应力的验算城市道路路面设计尚须进行沥青混合料面层的剪应力验算61、 沥青路面结构组合设计的原则：①适应行车荷载作用的要求；②在各种自然因素作用下稳定好； ③考虑结构层特点62、 沥青路面结构层材料的模量比：根据分析和经验，基层与面层的模量比应不小于0.3, 土基与基 层或底基层的模量比宜为0.08-0.463、 新建公路设计：我国新建公路沥青路面设计采用双圆垂直均布荷载作用下的多层弹性层状体系理 论，以设计弯沉值为路面整体刚度的设计指标对沥青混凝土面层和半刚性材料的基层、底基层应进 行层底拉应力验算。
64、 路面容许弯沉值的确切含义是路面在使用期末的不利季节，在设计标准轴载作用下容许出现的最 大回弹弯沉值65、 确定土基回弹模量的常用方法：①现场实测法；②差表法；③室内试验法；④换算法66、 路面材料的设计参数值：我国现行公路沥青路面设计规范规定，以设计弯沉值计算路面厚度，对 于高速公路、一级公路、二级公路沥青混凝土面层和半刚性材料的基层、底基层应验算拉应力是否满 足容许拉应力的要求，各层材料的计算模量采用抗压回弹模量，沥青混凝土和半刚性材料的抗拉强度 采用劈裂试验测得得劈裂强度67、 沥青路面补强设计：包括现有路面结构状况调查、弯沉评定以及补强厚度计算68、 路面状况调查得内容：①交通调查；②路基状况调查；③路面状况调查；④路面修建和养护历史 调查69、 混凝土面层下设基层得目的：①防唧泥；②防冰冻；③减小路基顶面的压应力，并缓和路基不均 匀变形对面层的影响；④防水；⑤为面层施工提供方便；⑥提高路面结构的承载能力，延长路面的使 用寿命70、 控制路基不均匀支撑最经济、最有效的方法：①把不均匀土掺配成均匀的土；②控制压实时的含 水量接近于最佳含水量，并保证压实度达到要求；③加强路基排水设施，对于湿软地基，则应采取加 固措施；④加设垫层，以缓和可能产生的不均匀变形对面层的不利影响。
71、 水泥砼路面的排水设施：高速公路和一级公路的路面排水一般由路肩排水、中央分隔带排水和路 面表面渗入水的排除等组成，在水泥混凝土路面的路肩必须设置边坡与板底连通的排水盲沟，以利于 将路面板接缝处的渗水排除路肩72、 水泥混凝土路面的横向接缝：横向接缝是垂直于行车方向的接缝，共有三种：缩缝、胀缝、和施 工缝缩缝保证板因温度和湿度的降低而收缩时沿该薄弱断面缩裂，从而避免产生不规则的裂缝胀 缝保证板在温度升高时能部分伸张，从而避免产生路面板在热天的拱胀和折断破坏，同时胀缝也能起 到缩缝的作用73、 胀缝的构造：缝隙宽约20-25mm,缝隙上部3-4cm内深度内浇灌填缝料，下部则设置富有弹性 的嵌缝板，它可由油浸或沥青浸制的软木板制成为有效地传递荷载，防止形成错台，应在胀缝处板 厚中央设置传力杆传力杆一般长40-60cm，直径20-25mm的光圆钢筋，每隔30-50cm设一根杆 的半端固定在混凝土内，另半段涂以沥青，套上长约8-10cm的铁皮或塑料套筒，筒底与杆端之间留 出宽约3-4cm的空隙，并用木屑与弹性材料填充，以板的自由伸缩；也可在板下用100号混凝土或其 它刚性较大的材料，铺成断面为矩形或梯形的垫枕。
74、 水泥混凝土面层的强度要求：通常要求面层混凝土 28天抗弯拉强度达到4.0-5.0mpa，28天抗压 强度达到30-35MPA75、 混凝土面层摊铺前对基层的处理：混凝土摊铺前，基层表面应沙水湿润，以免混凝土底部的水分 被干燥的基层吸去，变得疏松以致产生细裂缝，有时也可在基层与混凝土之间铺设薄层沥青混合料或 塑料薄膜76、 混凝土面层施工得震捣设备：平板震捣器（2.2-2.8KW）、插入式震捣器和震动梁（各1KW）配 套作业77、 水泥混凝土路面横向接缝，即假缝得施工方法：①切缝法：在混凝土捣实整平后，利用震捣梁将 “T”形震动刀准确地按缩缝位置震出一条槽，随后将铁制压缝板放入，并用原浆修平槽边当混凝土收浆抹面后，再轻轻取出压缝板，并用专用抹子休整缝缘②锯缝法：在结硬得混凝土中用锯缝机 锯割出要求深度的槽口要掌握好锯割时间，过迟因混凝土过硬而使锯片磨损过大且费工，而且更主 要的可能在锯割前混凝土会出现收缩裂缝过早混凝土因还未结硬，锯割时槽口边缘易产生剥落锯 缝时间一般在表面整修后4h即可开始③纵缝：做成企口式纵缝，模板内壁做成 状拆模后，混 凝土板侧面即形成凹槽需设置拉杆时，模板在相应位置处要钻成圆孔，以便拉杆穿入。
浇筑另一侧 混凝土前，应先在凹槽壁上涂抹沥青78、 水泥混凝土路面的表面整修与防滑措施：混凝土终凝前必须用人工或机械抹平其表面防滑构造： 用锯槽机将路面锯割成深5-6mm、宽2-3mm、间距20mm的小横槽也可在未结硬的混凝土表面塑 压成槽，或压入坚硬的石屑来防滑79、 水泥混凝土路面的养生：混凝土抹面2h后，当表面已有相当硬度，用于指轻压不现痕迹即可开 始养生一般采用湿麻袋或草垫，或者20-30mm厚的湿砂覆盖于混凝土表面每天均匀洒水数次， 使其保持潮湿状态，至少延续14d80、 水泥混凝土路面在低温（昼夜平均气温低于+5°C和最低气温低于-3°C）施工时应采取的措施：① 采用高标号（425以上）快凝水泥，或掺入早强剂，或增加水泥用量；②加热水或集料；③混凝土整 修完毕后，表面应覆盖蓄热保温材料，必要时还应加盖养生暖棚81、 水泥混凝土路面在高温（气温超过25C时施工，应防止混凝土温度超过30C ）施工时防止干缩 裂缝应采取的措施：①对湿混合料，在运输途中要加以遮盖；②各道工序要紧凑衔接，尽量缩短施工 时间；③搭设临时性的遮光挡风设备82、 混凝土路面竣工验收时要检查的项目：①外观上不能有蜂窝、麻面、裂缝、脱皮、石子外露和缺 边掉角等现象；②路缘石应直顺、曲线应圆滑。
83、 混凝土路面的荷载传递机构：①集料嵌锁；②传力杆；③传力杆和集料嵌锁84、 复合式混凝土路面：是指面板由两层或两层以上不同强度或不同类型的混凝土复合而成的水泥混 凝土路面复合式混凝土路面下层常采用经济混凝土或碾压混凝土，上层为普通混凝土主要为解决 目前碾压混凝土路面不能满足平整度要求下层厚度一般取总厚度的2/3；上层一般取总厚度的1/3， 并不宜小于8cm85、 路面结构损坏状况的描述：损坏类型；损坏严重程度；出现损坏的范围或密度86、 沥青路面的病害表现：泛油、波浪、拥抱、滑溜、裂缝、坑槽、松散、啃边。
