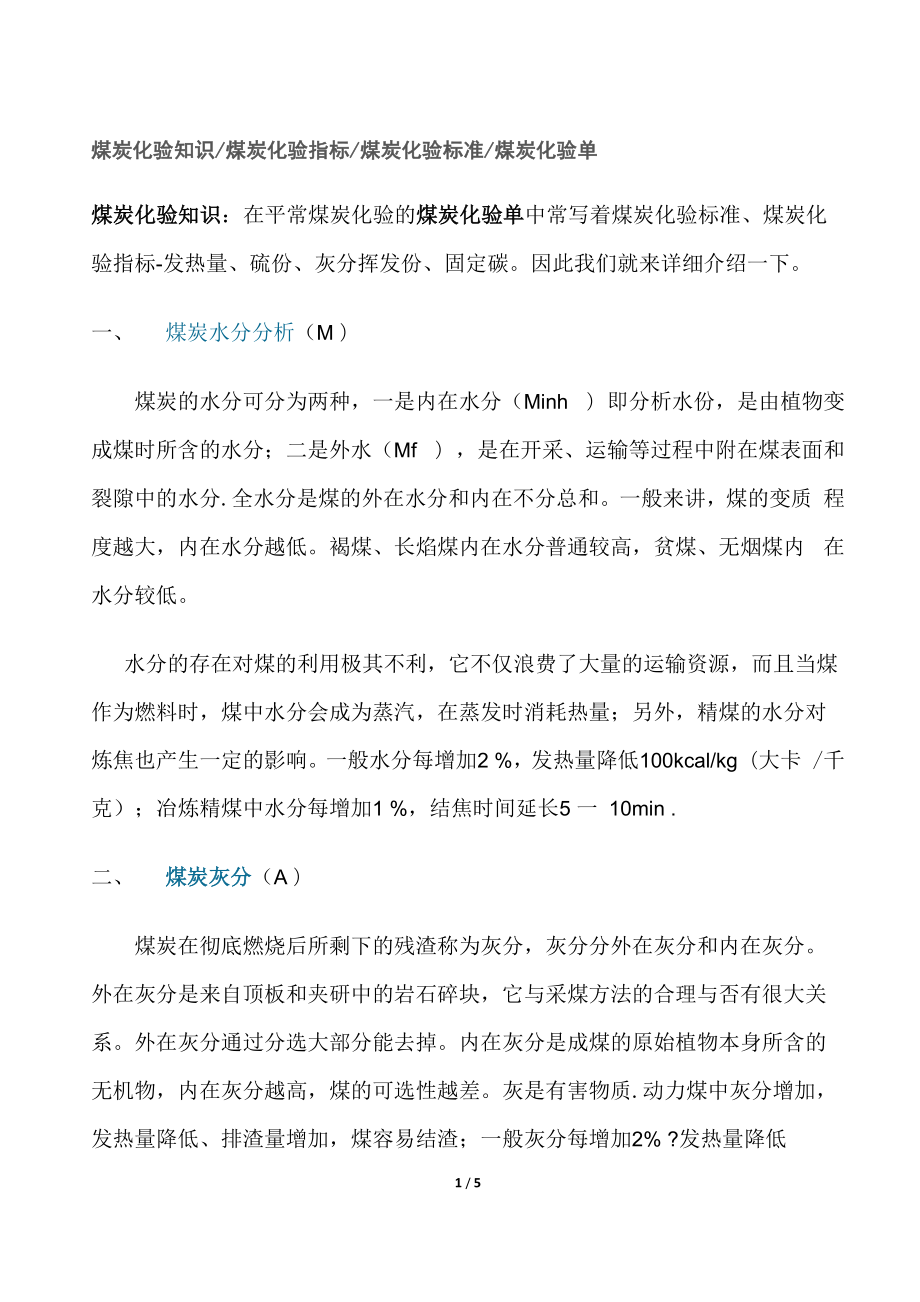

煤炭化验知识/煤炭化验指标/煤炭化验标准/煤炭化验单煤炭化验知识：在平常煤炭化验的煤炭化验单中常写着煤炭化验标准、煤炭化 验指标-发热量、硫份、灰分挥发份、固定碳因此我们就来详细介绍一下一、 煤炭水分分析（M ）煤炭的水分可分为两种，一是内在水分（Minh ）即分析水份，是由植物变 成煤时所含的水分；二是外水（Mf ），是在开采、运输等过程中附在煤表面和 裂隙中的水分.全水分是煤的外在水分和内在不分总和一般来讲，煤的变质 程度越大，内在水分越低褐煤、长焰煤内在水分普通较高，贫煤、无烟煤内 在水分较低水分的存在对煤的利用极其不利，它不仅浪费了大量的运输资源，而且当煤 作为燃料时，煤中水分会成为蒸汽，在蒸发时消耗热量；另外，精煤的水分对 炼焦也产生一定的影响一般水分每增加2 %，发热量降低100kcal/kg（大卡 /千克）；冶炼精煤中水分每增加1 %，结焦时间延长5 一 10min .二、 煤炭灰分（A ）煤炭在彻底燃烧后所剩下的残渣称为灰分，灰分分外在灰分和内在灰分 外在灰分是来自顶板和夹研中的岩石碎块，它与采煤方法的合理与否有很大关 系外在灰分通过分选大部分能去掉内在灰分是成煤的原始植物本身所含的 无机物，内在灰分越高，煤的可选性越差。
灰是有害物质.动力煤中灰分增加， 发热量降低、排渣量增加，煤容易结渣；一般灰分每增加2% ?发热量降低1 / 510okcal / kg左右冶炼精煤中灰分增加，高炉利用系数降低，焦炭强度下降， 石灰石用量增加；灰分每增加1 %，焦炭强度下降2%，高炉生产能九下降 3 %，石灰石用量增加4%.三、 煤炭挥发分（V ）煤炭在高温和隔绝空气的条件下加热时，所排出的气体和液体状态的产物称为 挥发分挥发分的主要成分为甲烷、氢及其他碳氢化合物等它是鉴别煤炭类 别和质量的重要指标之一一般来讲，随着煤炭变质程度的增加，煤炭挥发分 降低褐煤、气煤挥发分较高，瘦煤、无烟煤挥发分较低四、 固定碳（FC ）固定碳含量是指除去水分、灰分和挥发分的残留物，它是确定煤炭用途的重要 指标从100减去煤的水分、灰分和挥发分后的差值即煤的固定碳含量根据 使用的计算挥发分的基准，可以计算出干基、干燥无灰基等不同基准的固定碳 含量五、 煤炭发热量（Q ）发热量是指单位质量的煤完全的燃烧时所产生的热量，主要分为高位发热量和 低位发热量煤的高位发热量减去水的汽化热即是低位发热量发热量国际单 位为百万焦耳/千克（MJ/kg ），常用单位大卡斤克，换算关系为：1MJ / kg =239.14kcal / kg ? 1J = 0.239gcal ? 1cal= 4.18J。
如发热量 550kcaL/ g , 5500kca1 / kg=550-239.14 = 23MJ/kg .为便于比较，我们在衡量煤炭时消耗 时，要把实际使用的不同发热量的煤炭换算成标准煤，标准煤的发热量为29 .27MJ/kg （ 700okcal / kg ）国内贸易常用发热量标准为收到基低位发热量（Qnet,ar），它反映煤炭的应用效果，但外界因素影响较大，如水分等，因此 Qnet,ar不能反映煤的真实品质国际贸易通用发热量标准为空气干燥基高位 发热量（Qnet,ar），它能较为准确的反映煤的真实品质，不受水分等外界因素 影响在同等水分、灰分等情况下，空气干燥基高位发热量比收到基低位发热 量高 1.25MJ/g （ 300kcal / kg）左右.六、 胶质层最大厚度（Y值）烟煤在加热到一定温度后，所形成的胶质层最大厚度是烟煤胶质层指数测定中 利用探针测出的胶质体上、F层面差的最大值它是煤炭分类的重要标准之一 动力煤胶质层厚度大，容易结焦；冶炼精煤对胶质层厚度有明确要求.七、 粘结指数测定（G值）在规定条件下以烟煤在加热后粘结专用无烟煤的能力，它是煤炭分类的重要标 准之一，是冶炼精煤的重要指标。
枯结指数越高，结焦性越强.八、 煤灰熔融性测定在规定条件下得到的随加热温度而变化的煤灰熔融性变形 温度（DT ）、软化温度（ST ）、流动温度（FT ），常用软化温度（，丁）来 表示灰熔融性温度越高，煤灰不容易结渣因锅炉设计不同，对灰熔融性温 度要求也不一样煤灰熔融性温度的高低，直接关系到煤作为燃料和气化原料 时的性能，煤灰熔融性温度低，煤灰容易结渣，增加了排渣的难度，尤其是固 态排渣的锅炉和移动床的气化炉，煤灰熔融性温度要求较高九、哈氏可磨指数测定（HGI ）哈氏可磨指数是反映煤的可磨性的重要指标煤的可磨性是指一定量的煤在消 耗相同的能量下，磨碎成粉的难易程度可磨指数数大，煤炭容易磨碎成粉 在发电煤粉锅炉和高炉喷吹用煤，可磨指数是质量评价的一个重要指标 吉氏流动度（ddpm）煤的流动度是表征煤在干馏时形成的胶质体的粘度，是煤 的塑性指标之一流动度是研究煤的流变性和热分解力学的有效手段，又能表 征煤的塑性，可以指导配煤和焦炭强度预测吉氏流动度是以固定力矩在煤受 热形成的胶质体中转动的最大转速表示的流动度指标，用每分钟转动的角度来 表示十一、坩锅膨胀序数（CSN ）增塌膨胀序数是在规定条件下以煤在增祸中加热所得焦块膨胀程序的序号表征 煤的膨胀性和塑性指标.增祸膨胀序数的大小取决于煤灰熔融性、胶质体生成 期间析气情况和胶质体的不透气性。
十二、焦渣特征（CRC ）煤炭热分解以后剩余物质的形状根据不同形状分为8个序号，其序号即为焦 渣特征代号1— 粉状全部是粉末，没有相互粘着的颗粒.2— 粘着用手指轻碰即为粉末或基本上是粉末，其中较大的团块轻轻一碰即 成粉末3— 弱粘性用手指轻压即成不块4 ―不熔融粘结用手指用力压才裂成小块，焦渣上表面无光泽，下表面稍有 银白色光泽.5 ―不膨胀熔融枯结焦渣形成扁平的块，煤粒的界限不易分清.焦渣上表面 有明显的银白色金属光泽，下表面银白色光泽更明显6— 微膨胀熔融粘结用于指压不碎，焦渣的上、下表面均有银白色金属光泽， 但焦渣表面具有较小的膨胀泡.7— 膨胀熔融粘结焦渣的上、下表面均有银白色金属光泽，明显膨胀，但高 度不超过15mm8— 强膨胀熔融粘结焦渣的上、下表面有银白色金属光泽，焦渣高度大于15mm。
