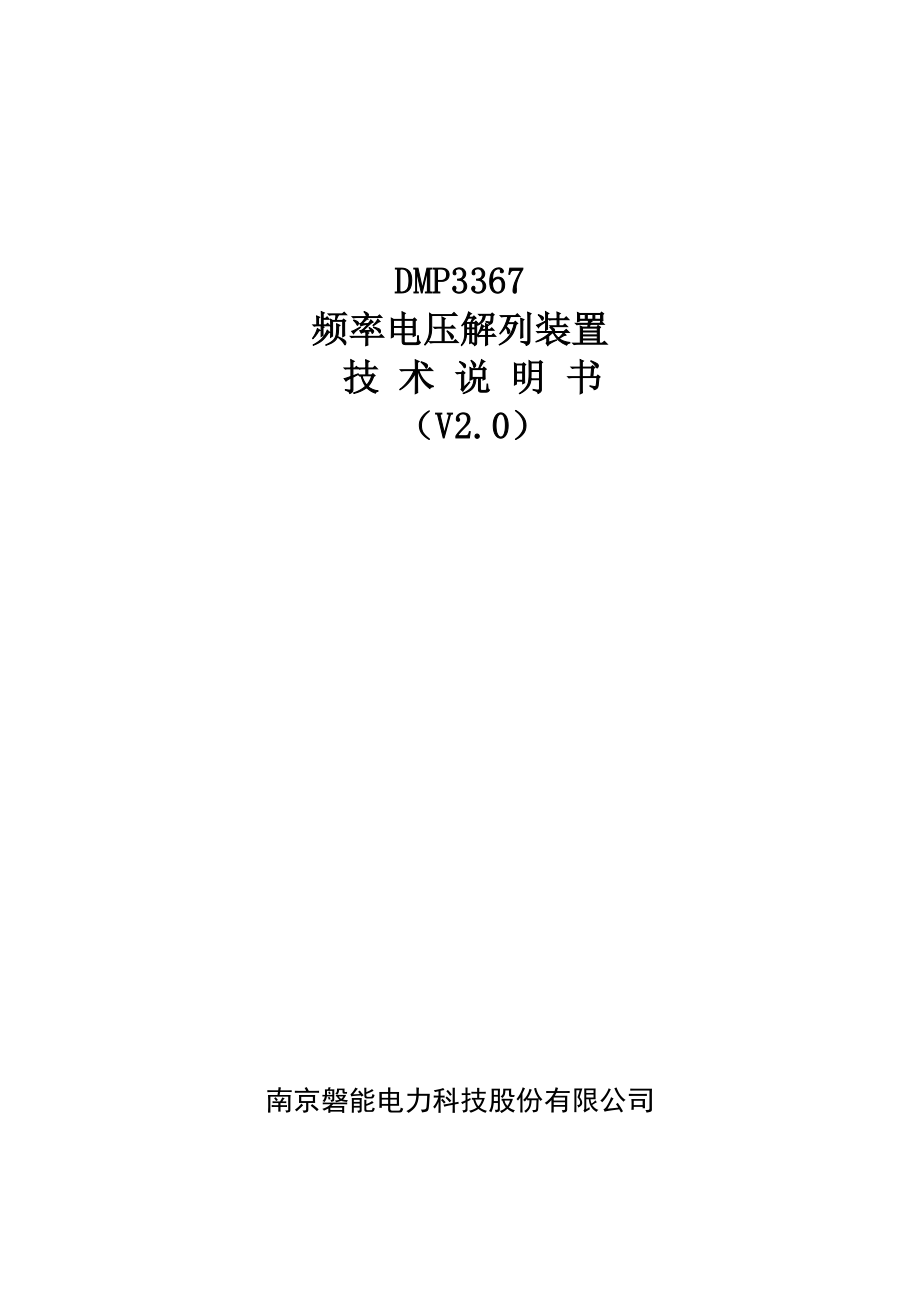

DMP3367频率电压解列装置技 术 说 明 书（V2.0）南京磐能电力科技股份有限公司目 录1 概述 11.1 适用范围 11.2 基本配置 11.3 DMP3300系列电容器保护装置功能一览表 22 技术参数 22.1额定参数 22.2 主要技术性能 22.3测量系统及遥信精度 33装置的工作原理 33.1低频解列 33.2低压解列 43.3高频解列 53.4高压解列 53.5 PT、CT断线告警 53.6辅助功能 64装置定值整定及接线原理图、端子图 74.1装置的安装开孔图 74.2 DMP3367频率电压紧急控制装置 74.2.1装置背板端子图及原理接线图 74.2.2定值清单 101.1 105 整定说明 126调试大纲 136.1调试注意事项 136.2装置通电前检查 136.3绝缘检查 146.4上电检查 146.5采样精度检查 146.6开关量输入检查 146.7继电器接点校验 146.8定值校验 146.9跳合闸电流保持试验 147订货须知 141 概述1.1 适用范围DMP3367频率电压解列装置主要用于110kV以下电压等级的负荷侧或小电源侧的低频、低压、高频、高压解列，可同时保护2条支路。
可集中组屏，也可分散安装于开关柜1.2 基本配置 1）保护功能a) 低频解列，带欠流闭锁、滑差闭锁功能b) 低压解列，带加速解列、滑差闭锁功能c) 高频解列，带滑差闭锁功能d) 高压解列，带滑差闭锁功能e) Ⅰ线PT断线告警f) Ⅰ线CT断线告警g) Ⅱ线PT断线告警h) Ⅱ线CT断线告警 2）测控功能a) 事故遥信b) Uab1、Ubc1、Uca1、Ua1、Ub1、Uc1、Fre1、Uab2、Ubc2、、Uca2、Ua2、Ub2、Uc2、Fre2 c) 事件SOE等d) 谐波分析（可选配）3）其他功能a) 装置描述的远方查看；b) 装置参数的远方查看；c) 8套定值，保护定值、区号的远方查看、修改功能；d) 保护功能软压板状态的远方查看、投退；e) 装置保护开入状态的远方查看；f) 装置运行状态（包括保护动作元件的状态和装置的自检信息）的远方查看；g) 虚遥信、虚遥测、虚拟事件对点功能，方便工程调试h) 远方对装置实现信号复归；i) 故障录波功能，16套标准COMTRADE格式波形1.3 DMP3300系列电容器保护装置功能一览表装置型号（适应范围）保护功能测控功能辅助功能DMP3367（适用于低频、低压、高频、高压解列）1) 低频解列2) 低压解列3) 高频解列4) 高压解列5) Ⅰ线PT断线告警6) Ⅰ线CT断线告警7) Ⅱ线PT断线告警8) Ⅱ线CT断线告警遥测：Uab1、Ubc1、Uca1、Ua1、Ub1、Uc1、Fre1、Uab2、Ubc2、、Uca2、Ua2、Ub2、Uc2、Fre21) 故障录波2) GPS对时2 技术参数2.1额定参数1) 直流电源：220V或110V（订货注明）。
2) 额定交流输入l 交流电压：100Vl 交流电流：5A或1A（订货注明）l 额定频率：50Hz3) 功率损耗 l 直流回路：正常工作时不大于15W，装置动作时不大于25Wl 交流电压回路：每相不大于0.5VAl 交流电流回路：额定电流为5A时每相不大于1.0VA；额定电流为1A时每相不大于0.5VA4) 开关量、遥信及硬脉冲对时l 开关量输入电平为220V或110V（订货注明）l 支持IRIG-B码485电平差分输入2.2 主要技术性能1) 采样回路精确工作范围电压：0.4V-120V；测量电流：2%In-1.2In；保护电流：5%In-20In；2) 接点容量 所有出口跳闸触点：允许长期通过6A，切断电流0.3A（DC220V，时间常数L/R为5ms±0.75的感性负载）3) 操作回路跳合闸电流操作回路跳合闸电流采用自适应模式，无需选择0.5A以上）4) 定值误差频率动作值误差不超过±0.01Hz频率变化率误差不超过±0.01Hz/s电压动作值误差不超过±5%电压变化率误差不超过±10%5) 整组动作时间及误差延时段动作值平均误差不超过±20ms2.3测量系统及遥信精度1) 开关量分辨率不大于1ms2) 频率测量精度不大于±0.01Hz3装置的工作原理3.1低频解列 为防止负荷反馈、电压回路接触不良等频率、电压异常造成装置误动作，采取以下闭锁措施：1) 频率滑差闭锁当频率滑差大于频率滑差闭锁定值时，瞬时闭锁低频解列模块。
滑差闭锁在频率恢复到启动频率以上，并且频率滑差小于频率滑差闭锁或者频率滑差为频率上升时，自动解除闭锁2) 电压异常闭锁当母线电压低于低电压定值时，瞬时闭锁装置出口，延时5s 发出母线低压告警低电压闭锁后，直到电压恢复至低电压门槛值以上后自动解除闭锁3) 频率值异常闭锁若频率值f>55Hz或f<45Hz，可认为频率值异常，立即闭锁频率模块装置检测到测频异常若恢复正常，则自动解除闭锁4) 频率必须曾经大于低频定值系统频率必须曾经在低频定值以上，低频解列功能方能投入运行 低频解列逻辑图如下： 图1 低频减载逻辑图其中，fset为低频定值，Tset为低频解列延时df/dt)set为频率滑差闭锁定值Uset为低电压定值，Iset为欠流闭锁定值3.2低压解列无功功率缺额会带来电压的降低，从而导致总有功功率负荷降低，但系统频率可能降低很少或不降低，配置低压解列保护，来保证系统运行的稳定PT断线时，闭锁低压解列动作逻辑框图如图2所示 图2 低压解列逻辑图其中，Ubs：低压闭锁值，(du/dt)s1：低压滑差，Uqs：低压启动定值，(du/dt)s2：低压加速滑差值，Uset2：恢复电压值，(du/dt)s3：电压闭锁恢复滑差值，Tset：低压解列动作时间，Tset1：低压解列加速动作时间3.3高频解列高频解列功能用于系统高频时的解列要求，经固定低电压闭锁。
图3 高频解列逻辑图其中，fset为高频定值，tset为高频延时df/dt)set为频率滑差闭锁定值Uset为低电压定值3.4高压解列 图4 高压解列逻辑图其中，Uset1：高压启动定值，(du/dt)s1：高压滑差闭锁值，Uset2：恢复电压值，(du/dt)s2：电压恢复滑差闭锁值，Tset：高压解列动作时间，Uqs：80%Un，Un为额定电压PT断线时闭锁解列3.5 PT、CT断线告警3.5.1 母线PT断线告警1.原理概述PT断线的判据：a) 三线电压均小于额定电压的四分之一，最大电流大于额定电流的十六分之一或者开关合位，判为三相失压b) 负序电压U2大于额定电压的十六分之一，判为单相或两相断线满足以上任一个条件，延时4s，判断为PT断线动作逻辑框图如图5所示 图5 母线PT断线逻辑图3.5.2 CT断线告警CT断线的判据：a) 三相电流中最大值大于额定值的十六分之一，即最大相有流b) 三相电流中最小值小于额定值的十六分之一，即最小相无流c) 三相电流的最大值是最小值的3倍以上以上三个条件都满足，延时4s，判断为CT断线。
如果装置仅采集两相电流，并且CT设置中“三相/两相”设置为“OFF”，则取A、C相电流的最大值和最小值判断动作逻辑框图如图6所示图6 CT断线逻辑图3.6辅助功能3.6.1装置自检功能当CPU本身发生故障时，装置的运行灯会变红，告警继电器触点闭合，并闭锁保护，同时信息远传硬件故障包括：AD0异常，AD1异常，SDRM异常，DSP异常，采样异常等4装置定值整定及接线原理图、端子图4.1装置的安装开孔图4.2 DMP3367频率电压紧急控制装置4.2.1装置背板端子图及原理接线图DMP3367装置的背板端子图：DMP3367装置的原理接线图：背板端子接线说明：1) 端子A1～A6 为1#线三相保护CT 输入2) 端子A7～A12 为2#线三相保护CT 输入3) 端子A13、A15、A17为I母A、B、C三相电压输入，A14为I母三相电压公共端输入4) 端子A19、A21、A23为II母A、B、C三相电压输入，A20为II母三相电压公共端输入5) 端子A22 为接地端子6) 端子K2～K3 为RS485串口，对应程序设定的485口17) 端子K5～K6 为RS485串口，对应程序设定的485口2。
8) 端子K1、K4 为RS485地，用于外接485通讯口的屏蔽线9) 端子P1～P2 为保护用直流电源正负端子，P3 为电源地10) 端子D2～D11 为开入接点，均为220V（110V）光耦开入，其公共负端为D1，该端子应外接220V（110V）信号电源的负端11) 端子S1～S2 为RIGB对时接口，差分输入12) 端子S3～S4 为485对时接口，差分输入13) 端子M1～M2 为装置异常输出接点14) 端子E1～E3、E8 为信号输出，分别为：事故总信号、预告总信号、信号公共端和控制回路断线15) 端子E4～E7 为保护跳闸输出接点，有两副跳闸出口接点16) 端子E12、E13、F6 为压力监视回路，分别为闭锁合闸、闭锁跳闸、闭锁跳合闸17) 端子E9、E11分别为跳位开出和合位开出接点，E17为其公共端18) 端子E14、E16、F4 为三组外接保护跳的跳闸接点，此输入不影响合后位置19) 端子F17、F18 为一组遥跳、遥合输出接点，E18为其公共端20) 端子F1 接断路器的跳闸线圈，E15为HWJ-用于位置指示用可与跳闸线圈相连用于合闸回路监视21) 端子F5 接断路器的合闸线圈，E10为TWJ-用于位置指示用可与合闸线圈相连用于跳闸回路监视。
22) 端子F2 为操作回路电源负23) 端子F3 为操作回路电源正24) 端子F7、F10、F11 为浮空端子25) 端子F8～F9 为一组跳闸压板26) 端子F12 为手动跳闸输入，此输入影响合后位置27) 端子F13 为手动合闸输入，此输入影响合后位置28) 端子F14 为遥控电源正29) 端子F15～F16 为一组合后位置输出接点30) 装置电源板下方设有一串口，若要打印功能，需在此配置打印模块T2324.2.2定值清单1.1保护类型定值定值号定值范围步长Ⅰ线低频解列低频解列投退30ON/OFF欠流闭锁投退31ON/OFF滑差闭锁投退32ON/OFF低频启动值3345.00~50.00Hz0.01Hz低频延时定值340.00~100.00s0.01s滑差闭锁定值350.1~10.00Hz/s0.1 Hz/s低电压闭锁定值370.10~90.00V0.01V欠流闭锁定值380.10~5.00A0.01AⅠ线低压解列低压解列投退43ON/OFF低压解列加速投退44ON/OFF电压恢复值491.00~100.00V0.01V低电压启动值451.00~100.00V0.01V低电压闭锁值481.00~100.00V0.01V低电压滑差值471.00~100.00V/s0.01 V/s低电压加速滑差值521.00~100.00V/s0.01 V/s低电压恢复滑差值501.00~100.00V/s0.01 V/s低压减载延时460.10~300.00s0.01s低压减载加速延时510.10~300.00s0.01sⅡ线低频解列低频解列投退59ON/OFF欠流闭锁投退60ON/OFF滑差闭锁投退61ON/OFF低频启动值6245.00~50.00Hz0.01Hz低频延时定值630.00~100.00s0.01s滑差闭锁定值640.1~10.00Hz/s0.1 Hz/s低电压闭锁定值650.10~90.00V0.01V欠流闭锁定值660.10~5.00A0.01AⅡ线低压解列低压解列投退79ON/OFF低压解列加速投退80ON/OFF电压恢复值811.00~100.00V0.01V低电压启动值821.00~100.00V0.01V低电压闭锁值831.00~100.00V0.01V低电压滑差值841.00~100.00V/s0.01 V/s低电压加速滑差值851.00~100.00V/s0.01 V/s低电压恢复滑差值861.00~100.00V/s0.01 V/s低压减载延时870.10~300.00s0.01s低压减载加速延时880.10~300.00s0.01sⅠ线高频解列高频解列投退93ON/OFF滑差闭锁投退94ON/OFF高频启动值9545.00~55.00Hz0.01Hz延时定值960.00~100.00s0.01s低压定值971.00~100.00V0.01V滑差闭锁定值980.1~10.00Hz/s0.1 Hz/sⅠ线高压解列高压解列投退99ON/OFF电压启动值1001.00~120.00V0.01V延时定值1010.00~100.00s0.01s滑差闭锁值1021.00~100.00V/s0.01 V/s电压恢复值1031.00~110.00V0.01V电压恢复滑差值1041.00~100.00V/s0.01 V/sⅡ线高频解列高频解列投退67ON/OFF滑差闭锁投退68ON/OFF高频启动值6945.00~55.00Hz0.01Hz延时定值700.00~100.00s0.01s低压定值711.00~100.00V0.01V滑差闭锁定值720.1~10.00Hz/s0.1 Hz/sⅡ线高压解列高压解列投退73ON/OFF电压启动值741.00~120.00V0.01V延时定值750.00~100.00s0.01s滑差闭锁值761.00~100.00V/s0.01 V/s电压恢复值771.00~110.00V0.01V电压恢复滑差值781.00~100.00V/s0.01 V/sⅠ线保护CT断线保护CT断线投退198ON/OFFⅡ线保护CT断线保护CT断线投退199ON/OFFⅠ线母线PT断线母线PT断线投退58ON/OFFⅡ线母线PT断线母线PT断线投退200ON/OFF5 整定说明（1） 低频减载低电压闭锁定值一般整定为0.65~0.7倍额定电压，防止电源中断后，各母线电压逐渐衰减、频率逐渐衰减，而导致低频减载误动。
欠流闭锁定值一般整定为0.1倍额定负荷电流，说明该线路负荷较小，即使全部切除对系统频率回升也无多大作用频率滑差闭锁定值一般整定大于3Hz/s频率滑差闭锁检测频率下降速度大小，提高低频减载动作的可靠性2） 低压减载低压减载的起动必须具备以下条件：a) 低压减载投入；b) 电压滑差（dU/dt）不大于低压减载滑差闭锁定值，一般不能大于0.9Un/S；c) 运行电压小于低压起动值（一般0.9Un）；d) 运行电压不小于低压闭锁值在输入电压满足以下条件之一时，低压减载被闭锁a) 低电压闭锁：软件低压闭锁值Ubs由用户通过定值设定b) 电压下降速率过快，其速率dU/dt>(dU/dt)s1时此时视为系统短路当系统短路切除后，电压回升到U>Uset2时，且变化率dU/dt>(du/dt)s3时，装置重新开放低压减载dU/dt)s1：低压滑差闭锁值，(dU/dt)s2：低压加速滑差值，(dU/dt)s3：电压恢复滑差闭锁值低压减载装置所有推荐定值清单如下：低压起动值Uqs：80%Un低压滑差闭锁值(dU/dt)s1：80%Un/s低压加速滑差闭锁值(dU/dt)s2：20%Un/s电压恢复滑差值(dU/dt)s3：70%Un/s故障切除后电压恢复后判据Uset2：75%Un母线电压消失判据Ubs：20%Un低压减载动作时间Tset1：用户根据系统情况整定低压减载加速动作时间Tset2：一般按提前一到两轮整（3） 高频解列高频解列的起动必须具备以下条件：①高频解列投入；②运行频率在一定范围内，一般在45HZ～55HZ之间；③频率滑差（df/dt）不大于高频解列滑差闭锁定值，一般不能大于5HZ/S；④运行频率大于高频解列起动值（一般50.5HZ）。
当系统由于某种原因发生突变时，频率变化迅速，其滑差-(df/dt)>(df/dt)set，此时闭锁高频解列当频率恢复正常F0时，装置重新开放高频解列功能高频解列装置所有推荐定值清单如下：高频起动值Fset：50.5HZ高频滑差闭锁值(df/dt)set：5HZ/S高频解列动作时间Tset：用户根据系统情况整定（4） 高压解列高压解列的起动必须具备以下条件：①高压解列投入；②电压滑差（du/dt）不大于高压解列滑差闭锁定值，一般不能大于0.9Un/S；③运行电压大于高压起动值（一般1.1Un）当发生雷击等现象时，电压上升速率过快，du/dt>(du/dt)s1时，高压解列被闭锁雷击过后，电压恢复到U(du/dt)s2，装置则重新开放高压解列高压解列装置所有推荐定值清单如下：高压起动值Uset：120%Un高压滑差闭锁值(du/dt)s1：80%Un/s电压恢复滑差值(du/dt)s2：70%Un/s故障消失后电压恢复判据Uset2：110%Un高压解列动作时间Tset：用户根据系统情况整定6调试大纲6.1调试注意事项1) 试验前请仔细阅读本试验大纲及有关说明书。
2) 尽量少拔插装置模件，不触摸模件电路及芯片，不带电插拔模件3) 使用的电烙铁、示波器必须与屏柜可靠接地4) 试验前应检查屏柜及装置在运输中是否有明显的损伤或螺丝松动特别是TA回路的螺丝及连片不允许有丝毫松动的情况5) 校对程序版本号、校验码及程序形成时间6.2装置通电前检查1) 外观及接线检查2) 主要是检查保护装置的外观有无破损、铭牌参数、标注及接线是否符合图纸设计要求、装置的工艺、端子无松脱3) 检查电源插件、交流插件的额定参数，继电器插件的跳闸电流及合闸电流等满足实际系统的要求4) 硬件跳线检查根据整定要求，对硬件进行设置和检查6.3绝缘检查将装置各端子并联（通信端子可不作绝缘试验），用500V摇表按插件分别对地摇绝缘绝缘电阻应大于20M6.4上电检查通电初步检验是指装置在上电以后各部分的工作状况是否正常主要包括装置的通电自检、键盘功能的检验、软件版本和程序校验码的核查以及时钟的整定与校核按定值单输入各组定值到相应的定值区然后把定值区切换成运行定值区6.5采样精度检查进入“实时数据”菜单中“测量值”子菜单，在保护屏端子上分别加入额定的电压、电流量，在液晶显示屏上显示的采样值应与实际加入量相等，其误差应小于±1％。
6.6开关量输入检查进入“实时数据”菜单中“实遥信”子菜单，在装置的开关量输入端分别施加激励量，检查各输入回路的导通情况，在液晶显示屏上显示的开入量状态应有相应改变6.7继电器接点校验配置有跳闸出口、合闸回路监测应带模拟断路器作一次合闸传动和一次跳闸传动并确认断路器正确动作6.8定值校验装置的保护功能及动作逻辑已经多次动模考验、型式试验及其它测试现场调试仅需校验定值即可6.9跳合闸电流保持试验将装置操作回路接模拟断路器，检查跳、合闸电流及位置继电器动作正确7订货须知订货时需注明：1) 产品型号、名称及订货数量2) 交流电流、电压及频率额定值，检同期线路抽取电压值及相别，零序电流的范围3) 直流电压额定值4) 通讯方式5) 断路器跳、合闸电流6) 特殊的功能要求及特殊要求的备品备件7) 供货地址及时间。
