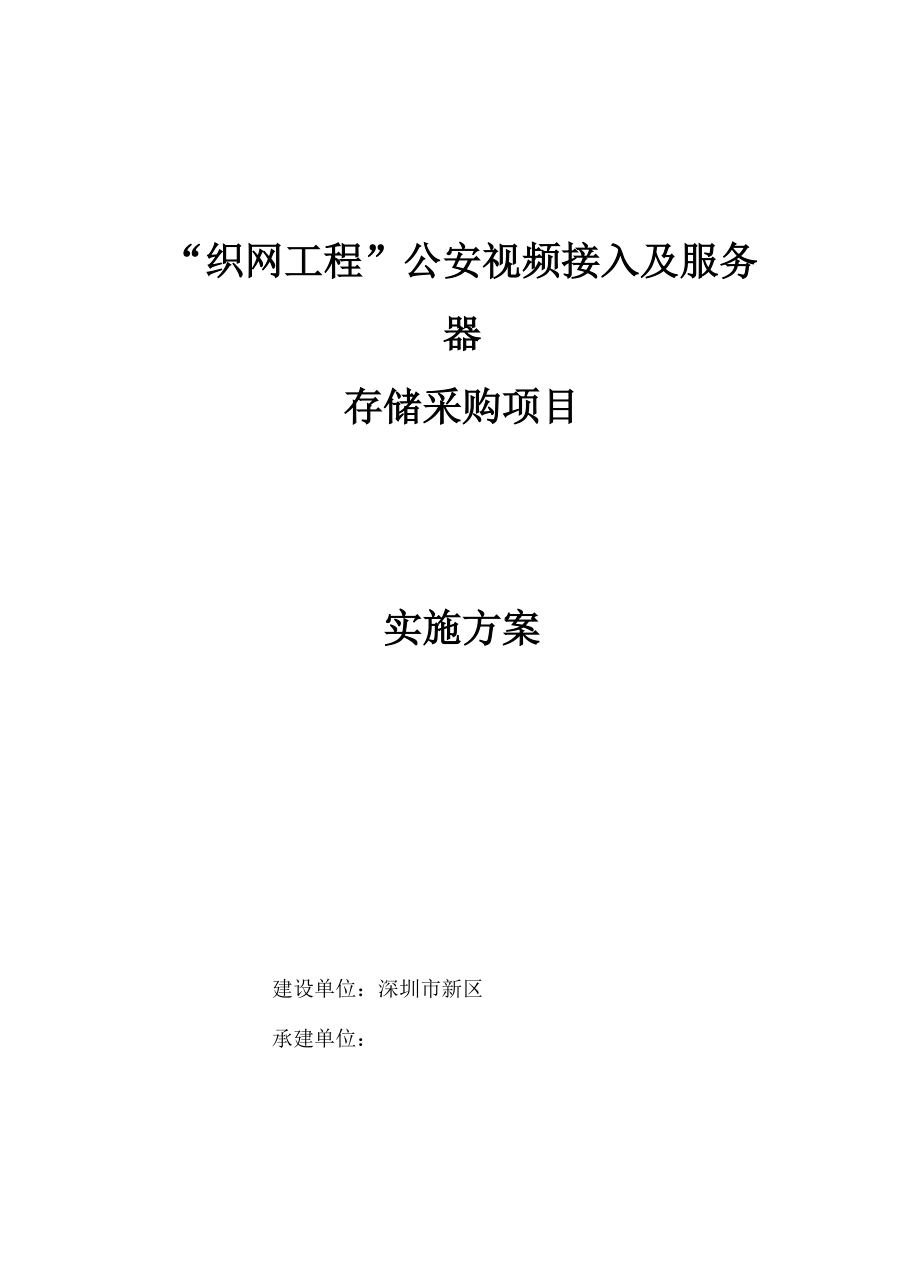

织网工程”公安视频接入及服务器存储采购项目实施方案建设单位：深圳市新区承建单位：第1章项目概况1.1项目背景公安分局共有400多路视频，前端摄像机分别接入派出所及社区警务室，指 挥中心通过平台软件或模拟矩阵主机完成对前端视频调用公安分局管辖5个派出所180多路视频，分局通过英飞拓矩阵主机可对派出 所前端模拟视频信号的调用上指挥中心显示该部分联网我们可利用联网网关与 下辖的派出所上传全分局的光端机RS485/232实现对接，警务室200多路视频目前分局无法实现模拟矩阵调用前端视频在指挥中心 显示，只能通过信义公司X-Sight平台软件调用前端视频1.2设计原则•互通性监控系统内各级监控中心之间必须能够有效地进行通信和共享数据•实用性设计合理，结构简单，切合实际，能有效地提高工作效率，满足安防实际需 求•扩展性采用模块化设计，系统规模和功能易于扩充，配套软件具有升级能力•规范性控制协议、视频编解码、接口协议、视频文件格式、传输协议等符合行业标 准中的标准技术规范要求规定•易操作性提供清晰、简洁、友好的中文人机交互界面，操作控制简便、灵活，易学易 用，便于管理和维护•安全性防止非法接入、非法访问、病毒感染和黑客攻击，防雷击、过载、断电和人 为破坏等。
•可靠性采用成熟、稳定和通用的技术和设备，关键部分应有备份、冗余措施，能够 保证系统长期有效稳定运行，有较强的容错和系统恢复能力•可维护性系统应具备自检、故障诊断及故障弱化功能，在出现故障时，应能得到及时、 快速的修复1.3建设内容序号设备名称单位数量备注1虚拟化平台服务器：RD680台22存储设备：华为S5500T台13VMVARE VSPHER授权许可套14网络隔离视频综合平台：DS-B10-S10-A台14.1视频输入板型号：DS-6408HFH-B10V张1型号：DS-6532HF-B10张14.2视频输出板：DS-6532D-B10B张24.3解码板：DS-6532D-B10V张24.4联网网关：DS-1808N台14.5软件平台套14.6光端机型号：DS-3A18T(R)-A对1型号：FT/RVGAa8011-S2 -FC-30km-BG8d对14.7数据传输链路项11.4建设目标根据新区“织网工程”综合试点工作要求，建设新区“织网工程”智慧社会 综合信息平台“一库两网两系统”，按照新区“五统一”信息化建设原则，统筹 安排，协调组织“织网工程”信息化建设工作，开展基础信息资源库规划、分析 工作，购买服务器、存储等硬件资源，搭建“织网工程”智慧社会综合信息平台 硬件运行环境，实现公安视频接入，为“织网工程”决策指挥系统提供视频数据 支撑。
第二章 项目实施规划2.1实施计划2.2实施人员组织姓名职务工作职能建设单位项目组成员：詹泳辉项目负责人项目总负责詹泳辉项目负责人项目协调人承建单位项目组成员甘洪洲项目经理项目管理、沟通协调兰敏志业务经理项目商务负责人马海旭实施工程师现场工程师钟玉峰实施工程师现场工程师厂家项目组成员周为销售经理供商及服务接口人彭龙实施工程师现场工程师罗兴华实施工程师现场工程师s园醉甥僖眸常快蟀跟T E Z围肘甥阁W目业£ 32.3.2服务器及存储规划结构图2.3.3虚化化平台规划结构把二台物理主机装好ESXI 5.0系统后，加入主机集群;I7L 14.5.1已在犒正甫13质7.削正甫ie.5.1J3ia&7.za睫分钟由分钟W*KIm血部hb131057.M HBI7LS0-.5 J m低5 * |7i!ft.55cq-Jd-rnpCfl-WdHXUTW cq-wefc-servtr wvre— ct-manaqEf dc-cfe dc-diiwa dc-senfG!部 I隹|库ih葡PC宜奁 曰 _g] CJgmiCbstcrO1!tfti ftwatai …\~■few植队 技奇 驾E」 6内序 内料为b CPJ iJ-fii 向卡骨箱 正就本厅月间 上次迎出替H.flr…vSbkr ha已已熟U已正正运仔2.3.4项目设备命名、地址、位置、IP规划区域设备设备名称位置IP地址DMZ区联想服务器RD680ESXI06B-2172.16.5.7联想服务器RD680ESXI07B-2172.16.5.8华为S5500T存储虚拟化存储B-3172.17.3.108视频设 备区网络隔离视频综合平台：DS-B10-S10-AHK-SP001B-2192.168.100.100联网网关：DS-1808NHK-SP-WGB-2192.168.100.101光端机：DS-3A18T(R)-AHK-SP-GD01HK-SP-GD02B-2光端机：FT/RVGAa8011-S2-FC-30km-BG8dHK-SP-GD02B-22.4存储使用规划2.4.1存储容量规划华为存储S5500T包括两种类型硬盘，16块600G的SAS硬盘和8块3T的SATA 盘。
目前初步规划三个RAID组，SAS硬盘做两个RAID5组，用于存放业务数据，8块3T的SATA做一个RAID5组，用来做备份存储以下是对S5500T的使用规划华为 S5500T SAS 16*600GB 15K STAT 盘 8*3000GB 7.2KRAID组名称磁盘类型及数量热备盘数量可用空间容量用途RAID5500-1SAS 4 块1块1.8T存放设备系统数据与业务数据RAID5500-2SAS 10 块1块5.4T存放业务数据RAID5500-3SATA 7 块1块18T存放业务数据总容量：（3+9）*600+6*3000=25.2T 实际容量：（3+9）*558G+6*2790=23.4T注：SAS 600G，实际容量：558G； SATA 1000G,实际容量：931G2.4.2配置步骤1）给笔记本电脑配置IP地址段为：192.168.128.0网段IP地址2） 笔记本连接存储A控制器管理口，浏览器访问192.168.128.1013） 下载并安装存储管理软件ISM通过ISM发现存储4） 在文本框中输入用户名、密码及对应IP地址点确定5） 登陆存储管理界面，对存储系统进行初始化操作。
6） 根据实际需求配置存储RAID整列，划分相应LUN空间7）映射LUN给新添加主机或主机组8）完成存储配置2.5网络环境规划2.5.1 FC光纤交换机的规划光纤交换目前还剩四个激活端口可以使用，存储占用两个端口 port10、portll，两台主机分别占用两个端口 port14、port152.5.2 FC光纤交换机的配置步骤1）通过浏览器登陆光纤交换机ZcnvigBuie ZdfissPi-ill Ed1 Vfewftsw ElgTfiiTic te-alAlkM Z^nc-a2）在光纤交换机上创建新zoneHew / flnDuicr Vct / %.改切—蚊■ Engb^ toplg Save Cw lg Otar 41Afiu Zow ' ZiznfiCtntQ—-J，*、一，-Mettk Jflnufii • NmZcnfl CorrTtg QHete Rens™ IhntNAmtKi- Sabcihri Lial37sKE4]_mxE!_C235S£0_hk6_C2 Z0WL12Qnt2fiKTF1„3 zanWfWTI jxmtMKTI zant26MT1 iwni^ETI2snt2_1 zant2_2 ZMint3_1 zanti_j：己.Elfetlh'e Z
2.6 VMWARE集群平台规划2.6.1 ESXI主机系统安装1）设置主机从光盘启动，将ESXI 5.0光盘放入光驱中ESXi-Fi .G. fl-469^12-5^andord BpqI MenuCSX 12-tt Ard? rri I I nrRnnH^ F rnM II or -a L d i s-k2）解压完成后，会显示主机的内存及CPU大小，进入准备安装阶段wtarc rati 5.0.0 rwcrmi feicosc iDuiid 1^12)VffarfMr ka 「■土. WHum "ir Via feiM I P* laftr u b-Jihid "hMikl iiiJKi^»iru llu3）安装许可信息，按F11进入安装下一步|«n』Uluf feji^uviprit LEAJLJU州顿^ EHb 政口 U&ML 心EEKEim^iwiipt itjui cjmrriii I v- 刨 ixun niiiHfc. it，ah en^. nu 俺［丽 ih "叫虾!i tfiii r 11^ irtfu^imiM hrrrr^i mimi ,m m im~ Fkiiinb「仰 h TFiKi iw ti世mpi。
itrii^r f~nn ao..rr 网 an wii 编rft hi iff tfw; nrTHIS ni A. Fl Ml阿 KffiT 厚mnv>. TKITWIl! - 4F l^f ITT snrin-iiPF, Mff) you mist ofifif ™ pfthbm nr hwj snFiMftRF rn re MTWIW ERFin IMiCH m KlIWH 11 111 TH m WEFtTY (3Hi IMK』硕 CWIJIF^I , OF 1HF I ICE时 RTF IF WT. 1H«IMm Fin I Hr TTHWFFVfc miHIH 1 TCF^F , E「隔，咛 I 便驰4|明怀・im mepa«Fit for 旋敬】Cancel Bock (Enter? SnrtliKK7）进入进度条安装界面，等待100%安装完成8）安装完成后，按ENTER重启服务器，设置IP地址。
Htfit un rk Arkwitw'^W AJ1 inpt irwm |)FP tnnT ■甲mt 15I Cnnf i>rpr-af i dhConf iiip.H'i±-| icnTgton LNS Suf f i mkiIP Coni'iwAt ionTP 侦rt-c 116^.754.(1,1Smel Mk： 255.255.Q.flDe raw 11 GatewaLj： NnH bI:rh i % I-oat E-an oh七的 kn dii IP emM-c^普 «mdi other neticriciiw] pgr-iwiEtfl^^ i Ed J ky if yri>^~ k^wch-H induitos-别 UHLl*胃df fol - drijc yuur* i ie I mu ~k. tinl'3-TrEici]r' rur tne* sdpfji^p-idL^ i i irjpa.IP CMPl^uf dl iuaimif h(Ht cw abtaiin neiiuoH： 瑚jirtomwfiuIly ir ynr neruwt!ir&lude4 d [HF septiep, Ji 11 mk iwttuc roi iiwing ntsi te卸顼『E；Q 1 Ihrtr *ulik IP ddLlmk diiJ rf liKff'k LAimN^UTiil! IdiHul 址I lint hE IF dddl 1=11 niRj Ifectwrk iEUffir li|Jl ■! itiH；】F AOlUg* I 1血口皿L口」1IKHLIME Hmk I a,t ras_iM 上 _sart lu.1 rkfl k 脆 NlajCahj! <£jltu-^> l>. L -■ ■_«_ J9) 主机系统安装完成。
2.6.2在VCenter中添加新主机到主机群集岩创丈资源池1)在数据中心视图下选择“添加主机”什么是群集？罪色建一叩中机白素案涂如下秆,可，主机的语花三氏*群 集资源的一部分■群某管理其中所有主机的资游基本任务里创肄新虚祖机眸垣启用 vSphere Hgh Availatnlil/ (HA) .W ^Sphere Distributed Re&Durce scheduler (DRS｝神史力案=2)进入主机添加向导界面，输入主机IP地址，用户名及密码进入下一步3）这样就可以把新主机添加到现有主机群集中4）添加数据存储给主机5）添加成功后，主机配置完成2.6.3输入licence激活码;W-I菅建Sphere VF可证淫峋评诃云密捌'度愈最近#密、升锻、当井娅升了函用『请立即将拽懑力倒总钠有平中“潘加杏可证空钮E蜡电消濡即诳珂祉密陶鼬冲可证秒除许可证峦铀明认歪西岸助卜J2.7视频设备规划2.7.1视频设备规划说明坪山织网工程：实现坪山公安分局、坪坏村委和坪山管理会应急指挥联网，三网合一1. 公安分局：设备有：视频综合平台、16路模拟光端机、公安分局网络硬盘录像机视频综合平台通过IVMS-4100级联配置工具，添加网络硬盘录像机，以IPC方 式添加，获取索引列表，视频综合平台8路BNC输出和485信号，通过模拟光端机 发射机，以光纤线路传输至坪山管理会模拟光端机接收端，视频接入坪山管理会视 频综合平台BNC输入板，485接入坪山管理会矩阵接入网关。
2. 村委：设备有：光纤收发器、网络硬盘录像机网络硬盘录像机通过网络接入光纤收发器发射机通过光纤线路传输至管理会光 纤收发器，连接至管理会视频综合平台交换机3. 管理会：设备有：有视频综合平台、矩阵接入网关、网络键盘、模拟光端机、光纤收发器视频综合平台通过IVMS-4100级联配置工具，添加坪环村委网络硬盘录像机，以 IPC方式添加，获取索引列表视频综合平台通过网络连接矩阵接入网关，通过矩阵接入网关软件添加公安分局 DVR，公安分局BNC输入对应管理会BNC输入，并建立干线网络键盘连接视频综合平台，通过网络键盘登陆矩阵接入网关，来切换公安分局1-445路视频图像，村委1040-1135路视频图像，大屏输出25-32；视频综合平台VGA输出 接入大屏控制器的VGA输入；2.7.2安装步骤1. 公安分局安装模拟光端机，把视频综合平台8路输出和485接入光端机发射机上，再由光纤传输至坪山管理会2. 村委网络硬盘录像机通过光纤收发器通过光纤传输至坪山管理会3. 安装光端机、光纤收发器、视频综合平台、矩阵接入网关和网络键盘上体操作见 设备安装说明书）。
