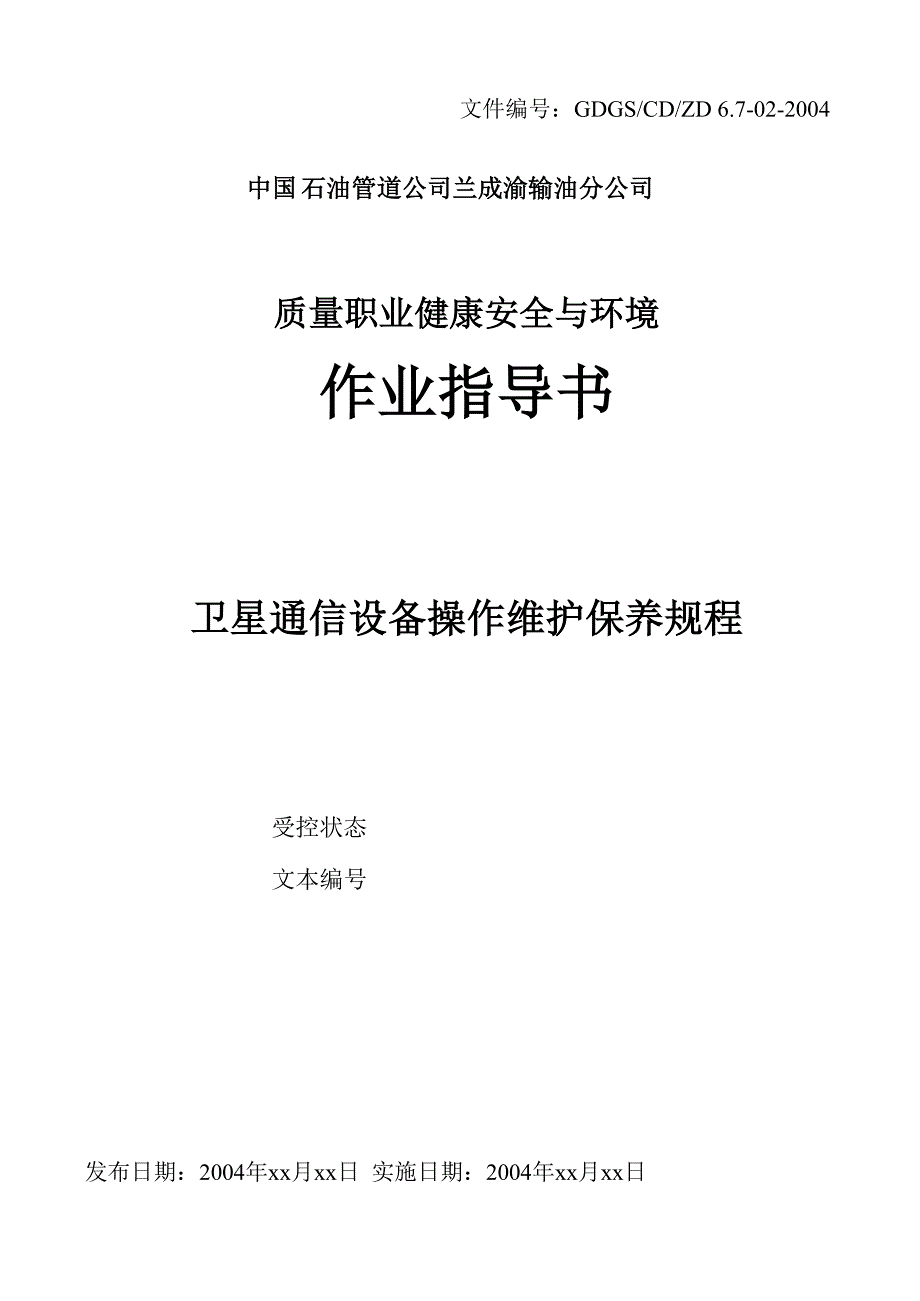

文件编号：GDGS/CD/ZD 6.7-02-2004中国石油管道公司兰成渝输油分公司质量职业健康安全与环境作业指导书卫星通信设备操作维护保养规程受控状态文本编号发布日期：2004年xx月xx日 实施日期：2004年xx月xx日封皮反面）编制：日期：年月日审核：日期：年月日批准：日期：年月日说明：此页姓名可计算机打印）卫星通信设备操作维护保养规程发行版 本： 修 改 码： 文件编 码： 页 码： 第 * 页 共 * 页1目的为了兰成渝输油管道 VSAT 卫星通信设备的管理和维护制定本作业指 导书2适用范围适用于指导（或规范）兰成渝输油管道 VSAT 卫星通信设备的管理和维 护工作制定本作业指导书3编制依据《国内卫星TDM/TDMA分组数据VSAT系统进网技术要求》YD/T753.1—95管道公司下发的《通信管理办法》4工作程序4．1日常维护、操作4.1.1 值班人员每班巡视机房设备，观察各机盘指示显示是否正常，及时发 现故障，并认真填写报表4.1.2 必须做好系统软件及应用软件的备份工作当系统数据有较大变化时，应及时做好数据的保护工作，以保证最新保护磁盘的内容与当前系统 所用的数据一致。
4.1.3 各站值班人员和阀室看护人员要及时清扫天线上的冰雪4.1.4 凡改变机房布局、天线位置、机线连接方式和设备的电路、结构等设 置时，应有上级部门的批复文件或通知单，改动情况要在机历簿和有关资 料上详细记录4.1.5 严守安全规定，保证人身、设备安全，杜绝责任事故发生设备初次卫星通信设备操作维护保养规程发行版 本： 修 改 码： 文件编 码： 页 码： 第 * 页 共 * 页加电前要严格检查各部位是否处于正常位置4．2静电的防护4.2.1 机房墙壁、地面应采取防静电措施，机房保持良好接地4.2.2 维护人员插接电路板进行维护测试前，必须戴好防静电手环，方可插 拔电路板（如插拔 modem 板，还应先关掉设备电源，才可插拔）提取插件板时，要小心握其边缘，切物触及元器件及焊点4.2.3备品备件要用防静电包装袋包好存放4.2.4保持机房的温度要求，可有效防止静电4・3VSATPlusII端站设备的操作与维护：4.3.1开/关机，复位1.1硬件复位：按动Modem板上的复位开关1.2软件复位：将终端维护设备与Modem测试口相连，运行Nodeview 管理程序，进入相应子菜单，发布Restart命令。
4.3.2中频自环的操作2.1 中频输入、输出电缆与机箱断开2.2用一根BNC电缆加20dB衰减器连接TXIF和RXIF2.3将终端维护设备与Modem测试口相连，运行Nodeview管理程序，进入相应子菜单，设置正确的安装参数，并确认CX0的频率不为零将本 站设置为主参考站此时必须确保射频设备断开或关机，否则会导致整个 卫星网的故障卫星通信设备操作维护保养规程发行版 本： 修 改 码： 文件编 码： 页 码： 第 * 页 共 * 页2.4对站点进行复位，若自检正常，则说明室内设备正常否则，应检查 Modem 板是否正常、参数设置情况、开关的位置是否正确、板卡与机箱 的接触是否良好等，并进行相应处理，直至自检正常2.5 中频自环测试完毕后，拆下衰减器，将中频输入、输出电缆与机箱 连接好，将相关参数恢复至测试前状态2.6 如果本站由于某种原因掉网,而中频自环可以通过,则说明问题在天 线、RF或IFL上4.3 ULPC 功率调整的操作4.3.1关闭 ULPC4.3.2在NV上设置正确的机箱地址4.3.3 调整正确的发射电平，复制给所有的载波4.3.4 将 RF 推饱和设置发射极限，并复制给所有载波4.3.5将接收电平的平均值设为ULPC电平。
4.3.6打开 ULPC4.3.7存储ULPC电平值4.4发单载波和调制波的操作4.4.1VSATPlus II关机4.4.2正确设置Modem上的开关（S1开关组第8个开关拨下）4.4.3VSATPlus II开机4.4.4在NV上设置正确的测试参数（定义载波及频率）卫星通信设备操作维护保养规程发行版 本： 修 改 码： 文件编 码： 页 码：4.4.5设置发单载波或调制波的载波信道4.4.6经提示发射相应载波4.4.7 （发射完毕）恢复4.5电源模块的更换4.5.1 确认机架已断电；4.5.2 移去位于机架前面的电源防尘面板；4.5.3松动螺丝,用手用力拉出损坏电源模块；4.5.4将新的电源模块沿槽用力插入，拧紧螺丝；4.5.5 加电正常后再盖上防尘面板4.6 Modem 的更换4.6.1确认机架已断电；4.6.2 把损坏的 Modem 板拔出；4.6.3 将新的 Modem 板插入原槽位；464打开PC并运行NV，并确认电缆已连好；4.6.5 断开发射中频电缆；4.6.6机架加电，进入NV菜单（输入正确的参数）；4.6.7 Login；4.6.8 关掉自动复位；4.6.9 进入相关菜单核对参数；4.6.10将Modem板复位，连上发射电缆;卫星通信设备操作维护保养规程发行版 本： 修 改 码： 文件编 码： 页 码： 第 * 页 共 * 页4.6.11确认正常。
4.7 IFC（接 口卡）的更换4.7.1按操作要求将损坏的IFC拔出;4.7.2确认新\旧IFC上的子板一致，开关和安扭设置一置;4.7.3将新的IFC板插入原槽位;4.7.4确认正常4.8射频设备的连接4.8.1 ANACOM的 RF 包括：A、 Converter Module变频器）B、 Power Amplifier （功放）C、 LNC （低噪声放大器）4.8.2对小功率（V25W）的设备，A和B两项做到了一起，俗称ODU4.8.3 ANACOM 的功放的控制是由计算机完成的，监控计算机应预装 监控软件4.8.4监控软件常用命令：A、 设置收发频率：TXFREQ 频率venter〉； RXFREQ频率venter〉B、 设置收发增益：TXGAIN增益venter〉； RXGIAN 频率venter〉C、 查看告警信息：ALARMS5 记录远端站巡检记录卫星通信设备操作维护保养规程发行版 本： 修 改 码： 文件编 码： 页 码： 第 * 页 共 * 页故障处理记录6其它本程序由兰成渝输油分公司生产科负责解释发放范围：生产科 2份维抢修中心 3份会审人员：（说明：由参加会审的相关部门负责人亲笔手写签名）编写人：审核人：批准人：（说明日日日 月月月 年年年 二 1 P 二一 P 二1 p 期期期 日日日编写人、审核人及审批人均应由本人手写签名）卫星通信设备操作维护保养规程发行版 本： 修 改 码： 文件编 码： 页 码：第*页 共*页巡检记录检查原因： 时间：年 月曰序 号项 目检查调试情况备注1天线螺栓紧固喷标志漆2ODU调前增益调后增益TX (db)RX (db)指示灯状态3电源电源电压零地电压4保护 工作天线转动部位涂油除尘电线、电缆接头部 位固定、防护5MODEM调前参数调后参数收主站电平自收电平主站收本站电平Nominal TXULPC状态ULPC RX Level发射极限电平6故障 处理故障现象更换器件器件序列号原器件序列号新器件序列号7路由 通阻 情况调 前调后话音通阻情况数据通阻情况卫星通信设备操作维护保养规程发行版 本： 修 改 码： 文件编 码： 页 码： 第 * 页 共 * 页。
