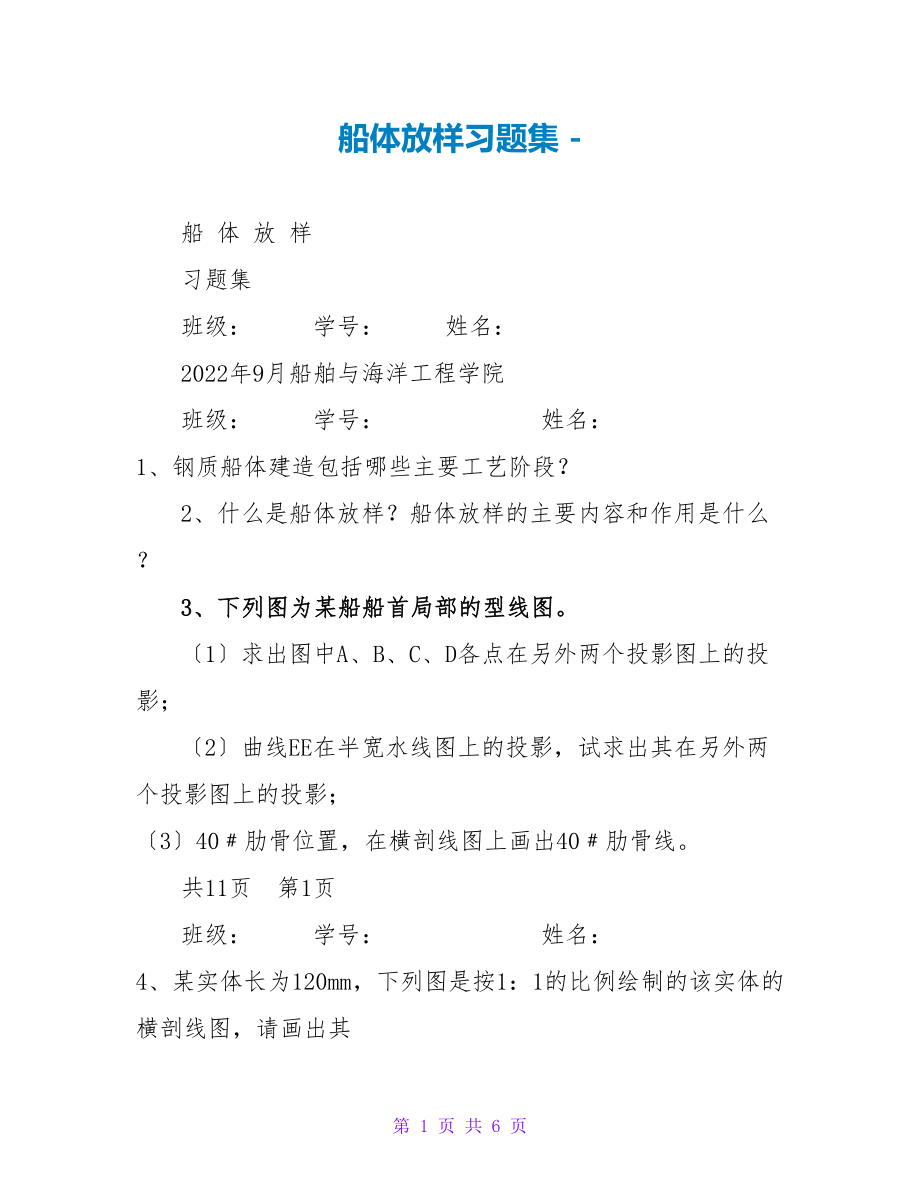

船体放样习题集 - 船 体 放 样 习题集 班级： 学号： 姓名： 2022年9月船舶与海洋工程学院 班级： 学号： 姓名： 1、钢质船体建造包括哪些主要工艺阶段？ 2、什么是船体放样？船体放样的主要内容和作用是什么？ 3、下列图为某船船首局部的型线图 〔1〕求出图中A、B、C、D各点在另外两个投影图上的投影； 〔2〕曲线EE在半宽水线图上的投影，试求出其在另外两个投影图上的投影； 〔3〕40﹟肋骨位置，在横剖线图上画出40﹟肋骨线 共11页 第1页 班级： 学号： 姓名： 4、某实体长为120mm，下列图是按1：1的比例绘制的该实体的横剖线图，请画出其半宽水线图和纵剖线图，并且在纵剖线图上画出斜剖线，检验型线图是否光顺〔作图时请注意该图有几根横剖线？几根水线？几根纵剖线？假设能作出底平线和侧平线并进展光顺修改那么更好，斜剖线的作法要正确〕 共11页第2页 班级： 学号： 姓名： 5、某船型宽B＝2000mm，梁拱高H＝100mm；甲板边线在纵剖线图上的投影如图所示，在各站号处的半宽如下表；请选择适当的方法用1：10的比例绘制出该甲板抛物线形的梁拱曲线并在纵剖线图中画出甲板中心线。
〔作甲板中心线要利用所作的梁拱曲线并在图中反映出来〕 站 号 半 宽 5 1000 6 940 7 870 8 800 9 700 10 430 甲板边线5 6 7 8 9 10 6、怎样在三向光顺的船体型线图的根底上进展肋骨型线放样？〔写出肋骨型线放样的方法和步骤〕 共11页 第3页 班级： 学号： 姓名： 7、在肋骨型线放样时怎样作各肋位的梁拱曲线？〔用简要的文字和示意图加以说明〕 8、船体纵向构件放样的主要内容是什么？为什么要进展纵向构件放样？ 9、如下图，某底局部段的肋骨型线、旁内龙骨下口线在半宽水线图上的投影和旁内龙骨的腹板高度，旁内龙骨腹板的肋位剖面线均与基线垂直，①请对此旁内龙骨进展放样；②展开此旁内龙骨〔 在学习了构件展开以后完成〕 腹板高旁内龙骨下口线1918171615BLZ X ZX1516171819 共11页 第4页 班级： 学号： 姓名： 10、舷侧纵桁腹板的肋骨剖线与船体基平面平行，①请按下列图给定的条件进展舷侧纵桁的放样；②展开此舷侧纵桁〔在学习了构件展开以后完成〕。
腹板宽＃59＃58＃57＃56桁纵舷侧基线56横剖面图575859纵剖面图 11、下列图表示了外板纵缝线排列的两种方案，请指出哪一种方案好，为什么？ 共11页 第5页 班级： 学号： 姓名： 12、什么是三角形展开法？ 13、一端连接方管、另一端连接圆管的天圆地方过渡接头的形体侧面由四个曲面和四个三角形平面组成，该形体外表的主视图和俯视图如下列图所示，请作出其侧面的展开图〔作图要准确，并进展必要的符号标注〕 DGE CAAGCDGA 共11页 第6页 FBBFB 班级： 学号： 姓名： 14、什么是肋骨弯度？怎样判断肋骨弯度的方向？ 15、用测地线法展开下列图所示的扇形外板〔要求所画图线细而明晰，并注明必要的文字符号〕 共11页 第7页 班级： 学号： 姓名： 16、用测地线法展开下列图所示的菱形外板〔要求所画图线细而明晰，并注明必要的文字符号〕 上纵缝线3_34435363738391_下纵缝线3943_35344 36373839391_4 17、用十字线法展开如下图的外板。
〔要求所画图线细而明晰，注明必要的文字符号〕 C×B×C基线 D 共11页 第8页 班级： 学号： 姓名： 18、船体上的一块外板在肋骨型线图中的投影如下列图，请采用适当的方法作出此外板的展开图 〔要求所画图线细而明晰，注明必要的文字符号〕 肋距55-150789+150 19、用适宜的方法展开下列图所示的腹板扭曲的舷侧纵桁，肋骨剖线与内口线和外口线的交点用“＋”号标出〔要求所画图线细而明晰，注明必要的文字符号〕 共11页 第9页 班级： 学号： 姓名： 20、下列图为某船尾部的一块舷墙板在纵剖线图和半宽水线图中的投影，请以此为根据用三角形展开法作出此舷墙板的展开图〔要求所画图线细而明晰，注明必要的文字符号〕 纵剖线图下口线线上口半宽水线图 21、看懂下列图，简要表达在成形加工过程中怎样用一组三角样板检验船体复杂曲度外板零件的空间曲面形状？ 共11页 第10页 班级： 学号： 姓名： 22、一组三角样板按适当的互相位置关系可以组合成表示某块外板曲面形状的曲面样板。
请按下列图所示的肋骨型线进展15＃～19＃肋位的一块外板的三角样板的放样，用示意图绘出其中18＃三角样板，并简要写出放样的步骤 比例尺 1M1615181719上纵缝线下纵缝线Z X 23、下列图为基面与肋骨剖面垂直的样箱制作示意图，试根据此图简要表达按肋骨型线图制作该样箱的工艺步骤 共11页 第11页 第 6 页 共 6 页。
