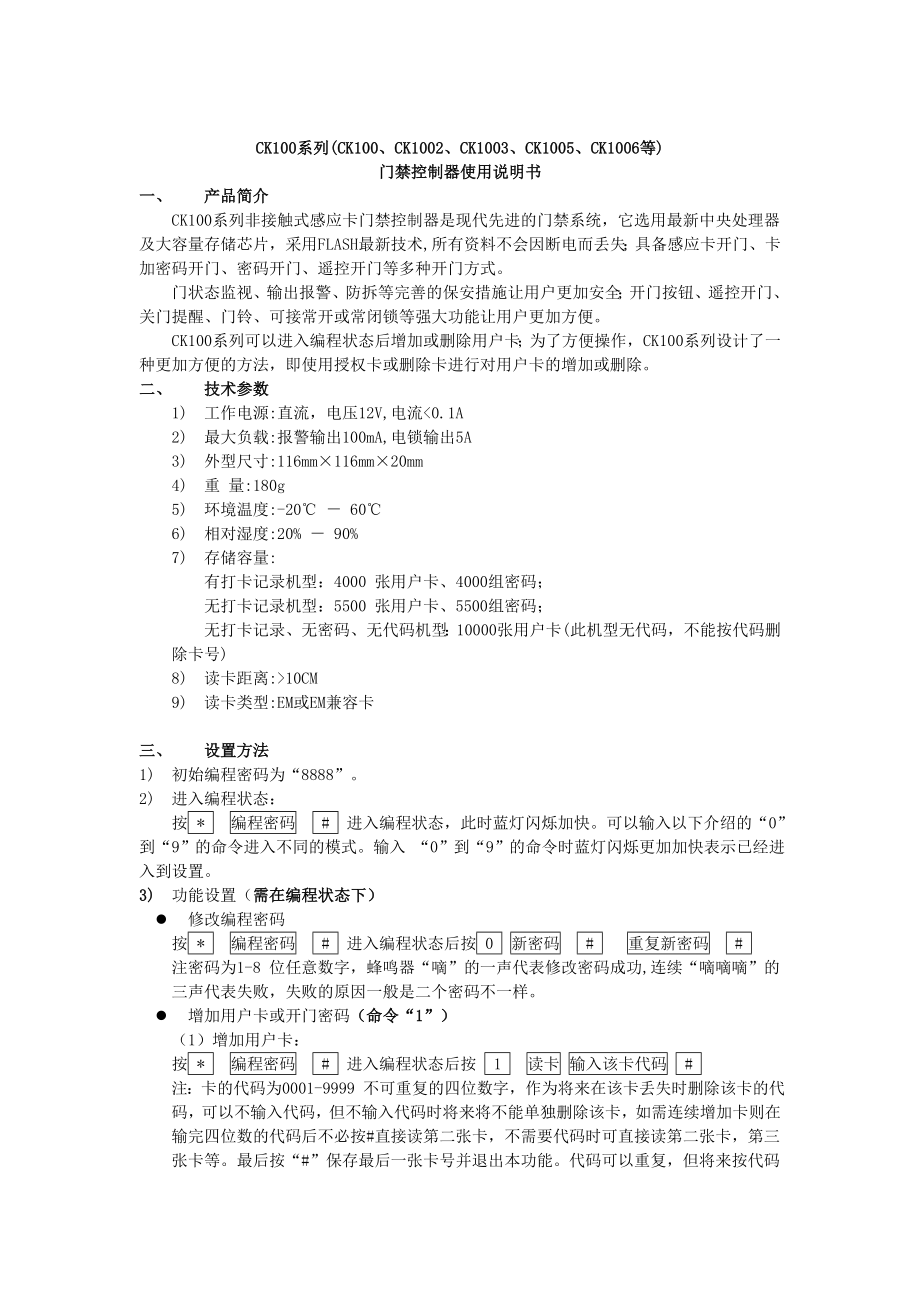

CK100系列(CK100、CK1002、CK1003、CK1005、CK1006等)门禁控制器使用说明书一、 产品简介CK100系列非接触式感应卡门禁控制器是现代先进的门禁系统，它选用最新中央处理器及大容量存储芯片，采用FLASH最新技术,所有资料不会因断电而丢失；具备感应卡开门、卡加密码开门、密码开门、遥控开门等多种开门方式门状态监视、输出报警、防拆等完善的保安措施让用户更加安全；开门按钮、遥控开门、关门提醒、门铃、可接常开或常闭锁等强大功能让用户更加方便CK100系列可以进入编程状态后增加或删除用户卡；为了方便操作，CK100系列设计了一种更加方便的方法，即使用授权卡或删除卡进行对用户卡的增加或删除二、 技术参数1) 工作电源:直流，电压12V,电流<0.1A2) 最大负载:报警输出100mA,电锁输出5A3) 外型尺寸:116mm×116mm×20mm4) 重 量:180g5) 环境温度:-20℃ － 60℃6) 相对湿度:20% － 90%7) 存储容量:有打卡记录机型：4000 张用户卡、4000组密码；无打卡记录机型：5500 张用户卡、5500组密码；无打卡记录、无密码、无代码机型：10000张用户卡(此机型无代码，不能按代码删除卡号)8) 读卡距离:>10CM9) 读卡类型:EM或EM兼容卡三、 设置方法1) 初始编程密码为“8888”。
2) 进入编程状态：按 * 编程密码 # 进入编程状态，此时蓝灯闪烁加快可以输入以下介绍的“0”到“9”的命令进入不同的模式输入 “0”到“9”的命令时蓝灯闪烁更加加快表示已经进入到设置3) 功能设置（需在编程状态下）l 修改编程密码按 * 编程密码 # 进入编程状态后按 0 新密码 # 重复新密码 # 注密码为1-8 位任意数字，蜂鸣器“嘀”的一声代表修改密码成功,连续“嘀嘀嘀”的三声代表失败，失败的原因一般是二个密码不一样l 增加用户卡或开门密码（命令“1”）（1）增加用户卡：按 * 编程密码 # 进入编程状态后按 1 读卡 输入该卡代码 # 注：卡的代码为0001-9999 不可重复的四位数字，作为将来在该卡丢失时删除该卡的代码，可以不输入代码，但不输入代码时将来将不能单独删除该卡，如需连续增加卡则在输完四位数的代码后不必按#直接读第二张卡，不需要代码时可直接读第二张卡，第三张卡等最后按“#”保存最后一张卡号并退出本功能代码可以重复，但将来按代码删除卡时将删除所有同代码的卡2） 设置单独的开门密码按 * 编程密码 # 进入编程状态后按 1 新密码 # 蜂鸣器“嘀”的一声代表设置密码成功。
连续“嘀嘀嘀”的三声代表失败，可能已经有相同的密码了密码可为1到8位数l 制作授权卡（命令“2”）按 * 编程密码 # 进入编程状态后按 2 读卡 注：授权卡的代码由内部定为“9999”，以后需删除授权卡时，可以使用此代码进行删除l 制作删除卡（命令“3”）按 * 编程密码 # 进入编程状态后按 3 读卡 注：删除卡的代码由内部定为“9998”，以后需取消删除卡时，可以使用此代码进行删除l 删除用户卡（命令“4”）有三种方法A按 * 编程密码 # 进入编程状态后按 4 12345678 # 删除全部用户卡、密码和授权卡、删除卡等按 4 87654321 # 删除全部用户卡、密码和授权卡、删除卡等并恢复到出厂状态（如：编程密码，开门延时时间，门状态监控，开门模式等恢复到出厂状态）B按 * 编程密码 # 进入编程状态后按 4 读卡 # 删除被读的卡C按 * 编程密码 # 进入编程状态后按 4 该卡代码 # 删除遗失的卡，删除授权卡可输入代码“9999”，删除删除卡可输入代码“9998”，蜂鸣器“嘀”的一声代表成功，连续“嘀嘀嘀”的三声代表失败，失败的原因是没有此卡代码。
l 删除单独的开门密码（命令“5”）按 * 编程密码 # 进入编程状态后按 5 被删除的密码 # 密码可为1到8位数，蜂鸣器“嘀”的一声代表成功，连续“嘀嘀嘀”的三声代表失败，失败的原因可能是没有此密码l 设置开门时间（命令“6”）按 * 编程密码 # 进入编程状态后按 6 X X # 注XX 为00-99，单位为秒，出厂设置为3秒l 设置报警时间（命令“7”）按 * 编程密码 # 进入编程状态后按 7 X X # 注XX 为00-99，单位为分钟，出厂设置为1分钟l 设置门状态监视（命令“8”）按 * 编程密码 # 进入编程状态后按 8 00 # 关闭此功能按 * 编程密码 # 进入编程状态后按 8 01 # 开启此功能注：门状态监视需配合门磁开关开启此功能时有如下两种功能:A、如果输入正常开门后忘了关门则蜂鸣器会鸣叫提示使用者关门B、如果门被非法打开则会启动报警信号输出同时蜂鸣器鸣叫出厂设置此功能为关闭l 发送数据到备用门禁机（命令“8”）按 * 编程密码 # 进入编程状态后按 8 02 #操作方法，先将门禁机通过数据线同备用机接到一起，备用机可不接电源，然后按键盘或者遥控，在发送数据到备用门禁机时，二台机交替发出“嘀”、 “嘀”的响声，是正在传递数据。
数据传递完毕，声音停止注意：1、 如果备用机本身已经有数据，不影响本身的数据2、 重复备份也没有关系3、 单独密码（与卡不关联的密码）不能传送到备用机，而且如果备用机已经有单独密码，本操作可能影响备用机的单独密码的使用l 设置开门模式（命令“9”）按 * 编程密码 # 进入编程状态后按 9 00 # 读有效卡开门按 * 编程密码 # 进入编程状态后按 9 01 # 读有效卡加密码开门按 * 编程密码 # 进入编程状态后按 9 02 # 读有效卡开门或者输入正确密码开门按 * 编程密码 # 进入编程状态后按 9 10 # 读有效卡开门，或按遥控器的“OPEN”键开门,“CLOSE”键关门按 * 编程密码 # 进入编程状态后按 9 11 # 读有效卡加密码开门，或按遥控器的“OPEN”键开门,“CLOSE”键关门按 * 编程密码 # 进入编程状态后按 9 12 # 读有效卡开门或者输入正确密码开门，或按遥控器的“OPEN”键开门,“CLOSE”键关门出厂设置读有效卡开门或者输入正确密码开门，对应以上的02方式四、 使用方法a) 开门：l 正常工作状态读一张有效卡即可开门。
l 使用面板按键输入密码后按“#”开门l 使用遥控输入密码后按“#”开门;或按遥控器的“OPEN”键开门（需先设定开启此功能）l 按出门按钮开门b) 如果忘记编程密码了可使用主板上的跳线开关RESET 来恢复出厂设置，先关闭电源，将跳线塞插入到RST（或RESET）和GND之间的位置，再接通电源蜂鸣器响三声后，再将跳线塞拨走，即可恢复出厂设置“8888”c) 授权卡的使用方法：（1）增加用户卡：按 读授权卡 读新卡 输入该卡代码 # 注：卡的代码为0001-9999 不可重复的四位数字，作为将来在该卡丢失时删除该卡的代码，可以不输入代码，但不输入代码时将来将不能使用代码删除该卡，代码可以重复，但将来按代码删除卡时将删除所有同代码的卡如需连续增加卡则在输完四位数的代码后不必按#直接读第二张卡，不需要代码时可直接读第二张卡，第三张卡等最后按“#”保存最后一张卡号并退出本功能按“#”键或放入第二张卡时蜂鸣器“嘀”的声表示增加卡成功,“嘀嘀嘀”的连续三声表示失败,失败原因可能是该卡已存在2）增加单独的开门密码：按 读授权卡 新密码 # d) 删除卡的使用方法：（1）删除用户卡：按 读删除卡 读用户卡 # 注：如需连续删除卡则不必按#直接读第二张卡，最后按“#”退出本功能。
按“#”键或放入第二张卡时蜂鸣器“嘀”的声表示清除卡成功,“嘀嘀嘀”的连续三声表示失败,失败原因可能是该卡不存在2）通过代码删除用户卡：按 读删除卡 需删除的卡代码 # 注：用户卡被删除后，原用户卡的密码将一起被删除e) 修改卡密码或独立密码：(1) 修改卡密码(无需在编程状态)：按 * * 读用户卡 原密码 # 新密码 # 再次输入新密码 #详细说明：按 * * 读用户卡后蜂鸣器“嘀”的响一次，按原密码 # ，新卡的原密码为“0”，可以不输入，直接按#键；蜂鸣器“嘀”的一声代表密码正确连续“嘀嘀嘀”的三声代表密码错误并退出本功能输入新密码，按 # 确认，再输入一次新密码，按 # 确认蜂鸣器“嘀”的一声代表设置密码成功连续“嘀嘀嘀”的三声代表失败，可能是二次输入密码不一样，或者已存在此密码密码可为1位到8位2) 修改独立密码(无需在编程状态)：按 * * 原密码 # 新密码 # 再次输入新密码 # 详细说明：按 * * 原密码 # ，蜂鸣器“嘀”的一声代表密码正确连续“嘀嘀嘀”的三声代表密码错误并退出本功能输入新的密码，按 # 确认。
再输入一次新的密码，按 # 确认蜂鸣器“嘀”的一声代表设置密码成功连续“嘀嘀嘀”的三声代表失败，可能是二次输入密码不一样，或者已存在此密码密码不能为8个“0”，密码可为1位到8位五、 门禁机安装接线图： (1) CK100 旧款门禁机 CK100 旧款门禁(2) CK100 新款门禁机 CK100 新款门禁机补充说明：恢复门禁机设置密码为出厂密码(8888)方法：关电后短路P1的RST和GND , 短接好后重新给门禁机加电，机器启动时有“滴滴滴滴”四声响，表示机器已成功恢复密码3) CK1005 门禁机CK1005 门禁机补充说明： 1、恢复门禁机设置密码为出厂密码(8888)方法：关电后短路JX1的 1和2 , 短接好后重新给门禁机加电，机器启动时有“滴滴滴滴”四声响，表示机器已成功恢复密码2、制作授权卡 除用遥控器制作授权卡外，还可以用跳线塞制作授权卡：方法：用跳线塞将JX2的3、4短路，接电源上电，刷卡则这一张卡定义为“授权卡”开机刷第一张卡为授权卡，开机一次只能制作一张授权卡 六、 CK1006嵌入式对讲门禁接线示意图： CK1006嵌入式对讲门禁补充说明： 1、 制作授权卡：除用遥控器制作授权卡外，还可以用跳线塞制作授权卡：方法：用跳线塞将J2的1、2短路，接电源上电，刷卡。
则这一张卡定义为“授权卡”）2、 制作删除卡：除用遥控器制作删除卡外，还可以用跳线塞制作删除卡：方法：用跳线塞将J2的2、3短路，接电源上电，刷卡则这一张卡定义为“删除卡”注意：“授权卡”和“删除卡”可以制作多张，但“授权卡”和“删除卡”不能为同一张卡3、 开锁延时功能：开锁延时可通过J4设定具体如下：J4（1-2短路） 延时时间1秒 J4（2-3短路） 延时时间5秒 J4（不短路） 按内部设定（用遥控器设定）4、 删除授权卡与删除卡（用遥控器删除，请参考设置方法的有关说明）。
