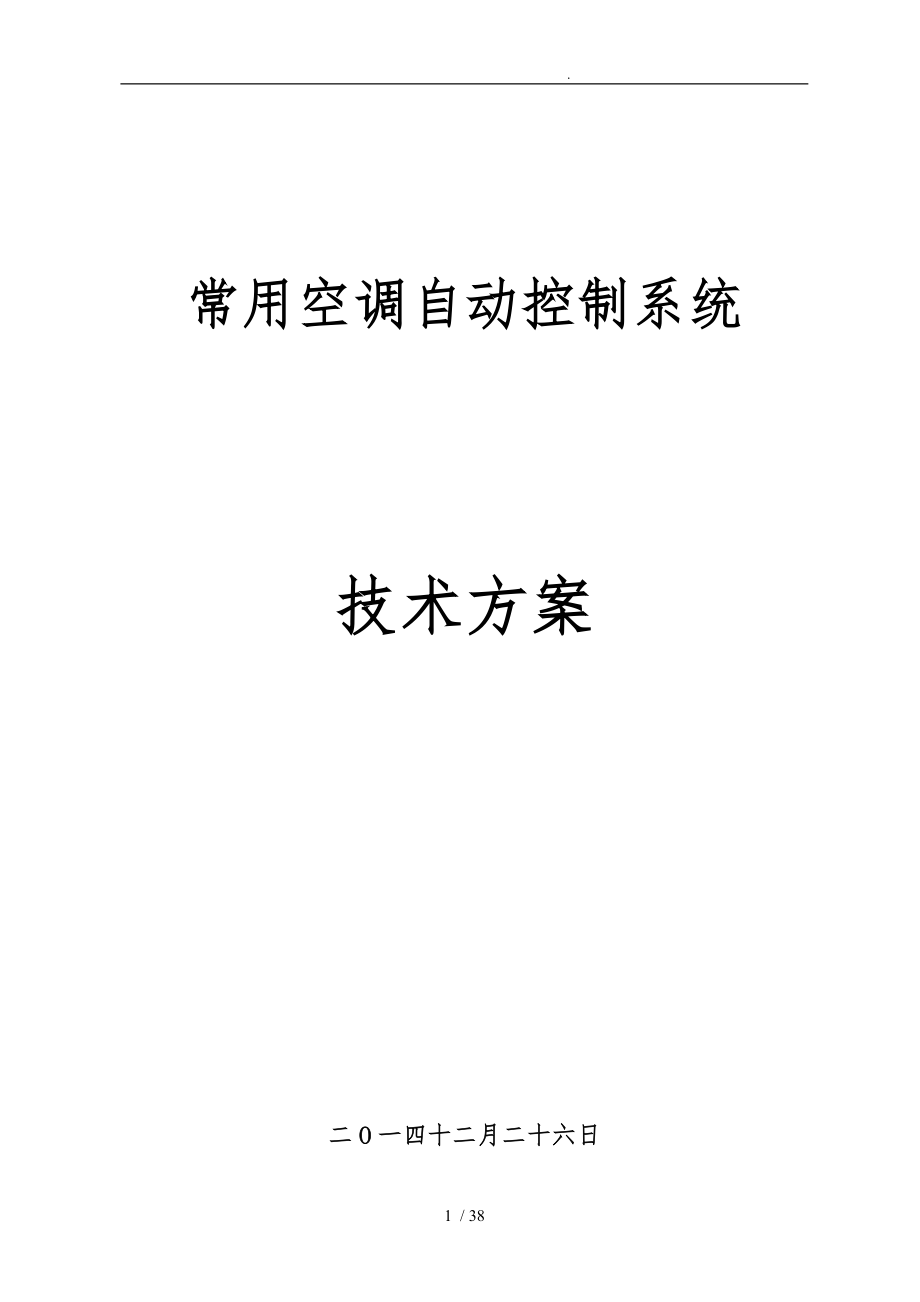

. 常用空调自动控制系统技术方案二O一四十二月二十六日37 / 38目 录1项目需求分析21.1项目概述21.2系统监控围22系统设计总那么32.1设计依据32.2技术标准32.3 系统设计构成原那么43TREND IQ3智能化楼宇监控系统73.1TREND IQ3系统结构及优势83.2TREND IQ3控制器及扩展模块133.3TREND传感器、阀门及执行器153.4中央管理控制图形化系统软件184项目系统监控功能设计说明304.1冷水系统监控304.2系统控制策略334.3空调机组控制364.4送/排风机控制371 项目需求分析1.1 项目概述本建筑地上全部采用夏季中央空调系统,该系统选用4台离心式冷水机组和1台螺杆式冷水机组为系统提供冷源、7台变频冷冻水泵、7台工频冷却水泵、系统利用海水作为冷源，经过空调板换器为系统提供冷却水冷水机组的冷冻水泵及冷却水泵之间均采用一对一运行,而机、泵又各自并联连接中央空调冷源局部的冷水机、冷冻泵、冷却泵等大型设备的能耗占整个中央空调系统能耗的60%或以上建筑物的冷负荷，以变化的冷冻水温和流量的方式传递到冷源系统，最终集中表现在冷水机的负荷上，因此，节能就几乎全靠对冷源系统的大型设备的合理调节来获得。
为了在使用空调设备的同时得到节能和优化管理的要求，我们本着设计简洁可靠，确保系统整体的平安性和可靠性，并符合工程运营、管理和开展的需要，在一定时期保持其先进性，我们推荐使用HONEYWELL-TREND智能监控系统，它有如下的好处：Ø 更直观更清晰地监测冷水机各种运行状态；Ø 发现机组故障及时报警；Ø 远程设定机组的冷冻水出水温度；Ø 遥控冷水机开停；Ø 实现机组的联锁，当某台冷水机因故停机时，备用的冷水机自动投入运行，保证冷量的正常供给；Ø 在机房控制室里，可以全面综合地了解冷水机的运行状态，不再用抄表,参数自动存入计算机硬盘；Ø 可以根据自动采集的读数自动生成运行曲线,便于做机组日常运行数据分析；Ø 可以妥善地使用和维护冷水机组，而且可以提高对关键设备的管理水平；Ø 实现冷冻水泵的变频控制，到达最正确的节能效果1.2 系统监控围Ø 冷源系统对冷源系统进展集群控制，能根据实际负载调节主机运行台数同时对冷却水泵、冷冻水泵联锁控制并且对其它相关工艺参数进展监视、测量、控制与记录Ø 空调机组系统 对空调新风机、空气处理机组进展监视、测量、记录、冷量控制、风机变频控制Ø 送/排风系统对送、排风机的运行工况进展监视、控制与记录。
2 系统设计总那么设计空调自动控制系统的主要目的，在于将建筑物空调系统设备的信息进展分析、归类、处理、判断，采用最优化的控制手段并结合现代计算机技术对各设备进展全面有效的监控和管理，使各子系统设备始终处于有条不紊、协同一致的高效、有序状态下运行，以确保建筑物舒适和平安的环境尽量节省能耗和日常管理的各项费用，保证系统充分运行，使投资能得到一个良好的回报2.1 设计依据该系统的设计配置，是依据项目方提供的设计说明以及实际使用需求，再结合TREND系统的特点所做的配置2.2 技术标准该系统实施所涉及的技术标准和规，产品标准和规及工程标准规包括如下：《民用建筑电气设计规》(JGJ／T16-92)《智能建筑设计标准》(GB/T50314-2000)《智能建筑工程质量验收规》(GB 50339-2003)《建筑与建筑群综合布线系统工程设计规》GB/T50311-2000《建筑与建筑群综合布线系统工程验收规》GB/T50312-2000《建筑物防雷设计规2000年版》GB50057-94《电气装置安装工程施工及验收规》(CBJ232—92)《高层民用建筑设计防火规》(GB50045-95)《中暖通风与空气调节设计规》(JGJ/T16-92)2.3 系统设计构成原那么我公司对该系统的设计思路，均遵循以下优化原那么：l 保证系统的先进性和适用性系统的技术性能和质量指标应到达国际领先水平；同时，系统的安装调试、软件编程和操作使用又应简便易行，容易掌握，适合中国国情和本项目的特点。
l 追求最优化的系统设备配置在满足用户对功能、质量、性能、价格和效劳等各方面要求的前提下，追求最优化的系统设备配置，以尽量降低系统造价l 实现一体化控制要求将楼的空调系统设备置于一个中央监控系统监视、控制之下，不但方便安装和操作，节约系统投资，并且不同的子系统连接起来后，还可以产生单独控制所不具备的新功能l 保存足够的扩展容量随着大楼业务的开展，需要控制的场合和设备都会不断增加，也尽量考虑未来科学的开展和新技术的应用TREND IQ3系统可以进展灵活扩展以适应系统需要我公司向贵方推荐采用的HONEYWELL-TREND监控系统，结合其先进卓越的系统性能和我公司的精心优化设计，将致力于以下方面，为您实现高枕无忧的使用享受及超值的投资回报2.3.1 舒适——提供舒适良好的工作环境系统根据季节、人员和空气流动情况的变化，将各区域的室温度控制在设计要求值上，同时参考国际上的通用标准〔如：ASHRAE舒适标准、ISO7730的热舒适指标PMV、国标GB5701-85中的舒适温度指标等〕，使楼人员感觉最舒适该系统可以根据有关的环境参数随时自动地调节各种参数，使楼环境始终处于舒适的条件下2.3.2 节能——降低能耗和管理本钱在满足舒适性的前提下，系统通过合理组织设备运行，使大楼的运行费用为最低。
即以能耗值最低为控制目标，进展优化系统控制系统软件设有节能程序，可以控制设备得以合理运行系统通过计算机控制程序对全楼的设备进展监视和控制，统一调配所有设备用电量，可以实现用电负荷的最优控制，有效节省电能，减少浪费作为一座现代化的建筑来说，电力的消耗是非常惊人的大楼中各种设备都是“耗电大户〞以空调系统为例，一台空调机组的功耗在7.5kW到55kW是非常常见的〔如：通惠开利产品〕，而一台冷水机组的功耗更是惊人，在大楼配置自动化监控系统之后，系统可根据设置在楼各处的传感器所检测的数据，计算出大厦实际的冷负荷，与机组的制冷能力进展比拟，如果能力富裕很多，说明设备组全部开动是没必要的，就按程序中事先指定的顺序关闭其中的一台；如果此时能力仍然富裕很多，就顺序关闭第二台反之，当冷负荷增加时就顺序开启设备通过调节设备开启，既保证正常需要，又降低能源消耗根据《实用暖通空调设计手册》提供的数据，供暖时，加热温度每低1℃可节能10～15%；供冷时，制冷温度每高1℃可节能10%左右，安装自动化监控系统后可以按舒适性空调的要求，将空调区域的温度设定在最适宜的温度上，使能源消耗大大降低，对一个大型建筑来说，每年可节约大量的费用。
2.3.3 平安——提供突发故障的预防手段如果建筑的机电设备突然发生故障而停机，将会产生不良后果自动化监控系统可以从以下几个方面预防这种局面的出现：1. 随时检查设备的实际负载和额定负载，一旦发现设备过载，立即自动卸载同时向中央控制室发出报警信号，以防损坏贵重设备；2. 监视设备运行状况，一旦发现其中某台设备运行异常，立即报警通知检修人员前去检查，以防引起更大围的设备故障；3. 自动记录设备的累计运行时数，当累计值到达规定的维修时间时，自动报告中央控制室，及时提醒进展设备检修；4. 当一组设备中的某台设备出现故障不能继续运转时，自动切换到备用设备；同时，对于临时停电的情况，当恢复供电后，系统自动执行顺序启动程序，可保证设备顺利投运，防止通电后对设备造成损害通过这些检测、报警和处理方式，使智能建筑对机电设备突发故障具备有效的预防手段，以确保设备和财产平安在建筑配置自动控制系统之后，所有受控设备的运行状态始终处于系统的监视之下，系统可提供设备完整的运行记录，同时可以定期打印出维护、保养的通知单，这样可以保证维护人员不超前、不误时地进展设备保养，因此可以使设备的运行寿命加长，也就是降低了建筑的运行费用。
2.3.4 高效——提高设备运行效率、减少管理人员数量系统能够实现设备运行状况的监测、诊断和记录，早期发现和排除故障，及时发出维护和保养的通知，保证设备始终处于良好的工作状态和大厦的正常运营在没有自动控制系统的建筑物中，设备的开关、维护及保养都需要人去操作，这样不可防止地要求建筑配置庞大的人员队伍，而采用了自动控制系统之后，上述工作均由系统根据预先设计好的程序自动完成，大批的人力将被减少下来，首先节约了管理上的开支，同时也减少了由于管理众多人员所引起的一系列问题根据我们的长期经历，在建筑配置自动控制之后，在今后可以减少三分之二的设备运行、维护人员同时，我们知道对人员的管理工作是比拟困难的，但有了自动控制系统，对工作人员的监视就变得准确、及时了比方：通过检测空调机组的过滤器状态就可以有效的及时地清理过滤网，并能对工作人员起到有效的监视作用2.3.5 实惠——降低初期的投资及未来升级费用我们所设计提供的自动控制系统的扩展性能极强，实现起来极其灵活方便扩展时只需将所需的扩展模块连接至原有的控制器，或将新增的控制器直接连接到楼计算机局域网的网络通讯线上即可这个特点非常适用于现已广泛建立办公自动化系统〔OAS〕，实施采用计算机综合布线的智能建筑上，能将智能建筑中的两大系统——楼宇自动化系统〔BAS〕与办公自动化系统〔OAS〕直接在底层硬件上实现无缝集成统一，引领了当今建筑智能化系统的开展潮流。
3 TREND IQ3智能化楼宇监控系统我公司推荐采用Honeywell-TREND公司领先于全球的，基于以太网控制器的智能化楼宇监控系统HONEYWELL-TREND公司是美国Honeywell集团的核心成员之一，HONEYWELL-TREND智能化楼宇自控系统拥有数十年的生产经历，除了在英国市场常年居于领导地位，也是全球少数几个最大的BA生产厂家之一，在欧洲、美洲、亚洲、大洋洲等地开展业务，持有ISO9001、EN29001和BS5750等国际高端认证Honeywell公司是一家拥有240多亿美元营业额，在航天和航空产品和效劳、楼宇和工业控制技术、汽车产品、发电系统、特种化学品、纤维、塑料和先进材料等多种技术和制造方面起着领导潮流作用的企业Honeywell公司总部位于〔美国〕新泽西州Morriston，公司的股票是道琼斯三十种工业指数之一美国Honeywell〔Honeywelllnc.〕成立于1885年，其一贯致力于自控领域的产品开发、技术研究及系统效劳工作在历经超过百年，持之以恒的努力以后，目前Honeywell的业务遍布全球95个国家和地区；全球雇有多达十二万名员工，在全世界经营几百家工厂。
公司的股票在纽约和伦敦证券交易所以HON代号上市世界各地共有五百万座办公大楼和八千条工业控制线安装了Honeywell的自控系统x4x6x6x5x16 研發及生產基地 R&D and manufacturing sites 銷售公司 Sales officesHONEYWELL-TREND公司无论在技术的先进性还是在产品质量上都处于同行业中的领先地位，生产从32位处理器的各类智能DDC控制器到阀门、执行器机构、传感器、变送器等一系列楼宇监控产品，系统成套性高为用户提供高品质、高可靠性的楼宇自动化系统并设有庞大的研究开展部以在技术上保持领先优势HONEYWELL-TREND公司的智能楼宇监测与控制系统表达了最好的质量，性能，可靠性方面的工业标准，数十年来被全世界数以万计的用户广泛采用 3.1 TREND IQ3系统结构及优势建筑自动化系统〔BAS〕始于二十世纪五十年代，以每十年为一个台阶，技术逐步开展，开展至上世纪九十年代主流的BAS，控制总线及现场总线仍根本使用传统RS485技术，管理总线那么已多采用基于TCP/IP〔Transmission Control Protocol/Internet Protocol，传输控制协议/互联网协议〕的开放性以太网总线，并已成为今后开展的趋势。
而管理总线与控制/现场设备之间的连接，仍须通过独立的网络效劳设备，作为不同总线技术的接口，将控制/现场层设备的数据转换为管理层WEB可访问的信息，整个系统并未完全开放这不可防止地将BAS的系统网络结构复杂化，并需要单独进展BAS管线系统的设计施工，需要特定而昂贵的管理软件进展监控，需要采购额外的连接设备等等，造成设计、施工、调试、使用及维护全过程中的实施难度和运行本钱一直居高不下TCP/IP网络技术的最大优势就在于其完全的开放性及由此而带来的的高效率和低本钱全球很多不同的厂家生产各种型号的计算机及数据通信设备，它们运行完全不同的操作系统和底层硬件平台，但TCP/IP协议组件允许它们互相进展通信这一点很让人感到吃惊，因为它的作用已远远超出了起初的设想TCP/IP起源于60年代末美国政府资助的一个分组交换网络研究项目，到现在已开展成为计算机通讯设备之间最常应用的组网技术它是一个真正的开放系统，因为协议组件的定义及其多种实现可以不用花钱或花很少的钱就可以公开地得到它事实上已成为Ethernet〔以太网〕及Internet (因特网)的根底至上世纪末，智能建筑的开展开场一直与以太网技术有着密不可分的关系，这首先表现在智能建筑的通信自动化子系统CAS〔主要指综合布线系统和计算机网络系统〕的重要目的之一就是为用户提供访问Internet/Intranet，实现信息共享的传输通道和数据交换设备；其次是表现在随着以太网的迅猛开展，智能建筑与以太网之间产生了越来越多的结合点，我们可以看到目前基于以太网智能建筑应用技术和产品大批的涌现出来，为智能建筑向开放性的开展提供了更广阔的空间。
Honeywell-TREND公司研制出的IQ3控制器系统，是全球第一款嵌图形化网络效劳器，直接完全基于TCP/IP，以开放的Ethernet〔以太网〕直接作为管理/控制/现场总线进展监控数据通讯及网络互联的最新型控制器IQ3控制器直接向TCP/IP网络开放，这意味着基于成熟的网络技术，无论是一个IQ3控制器，还是成百上千个IQ3组成的控制系统，都完全直接依托于智能建筑中的通信自动化子系统CAS的综合布线与计算机网络，形成BAS与CAS的无缝集成这两种技术的结合，完全克制了上述传统BAS中的弊病，获得了全开放条件下的高效率与低本钱；无论是从BAS的前期设计一直到后期维护，都是革命性的突破 以IQ3控制器为核心的HONEYWELL-TREND智能楼宇自动化监控系统，较采用传统DDC控制器技术的楼控系统所不具备的特点优势：l 操作容易IQ3带着互联网络技术进入楼宇监控系统，对于大厦操作员和系统安置者带来极大的方便，在设计和安装上，都是以综合布线为中心，简单直观，对于用户操作很方便，使用图形网页界面，操作容易l 设计方便IQ3是累积多年-TREND在生产自控控制器的经历而设计出来的，只要一个IQ3控制器的型号及配合扩展模块便能适合不同大小的专案要求。
l 扩展灵活按照要求增加监控点或额外的输入/输出扩展模块，没有必要增加更多控制器，连接时只需要简单地使用一根导线，提供多种输入/输出扩展模块选择l 开放及标准的网络技术使用以太网及TCP/IP网络技术，不但在世界普及，亦符合国际标准和协议开放，而且安装方便，安装本钱低及减少安装时间，而且传送速度快、稳定可靠，是现今最流行的资讯网络，适合各类型的建筑物从这些年互联网的神速开展便知道网络的扩展灵活l 嵌式图形化Web网页效劳器 —— Graphic IQIQ3控制器嵌网页效劳器，基于通用的HTML格式，为用户提供简单直接的解决方案，无需特定的软件，只需使用标准的网页浏览器便可以进展监控IQ3更提供图象及图表显示，用户可以直观地监控楼宇设备，并且根据用户登录的许可权级别，用户可以直接在网页上调节及改变参数，不同级别的用户可监控不同页面，平安而高效l 即时存取通过互联网，无论在何时何地，无需特定软件，通过标准的路由设备连接宽带网络或采用拨号连接，都能即时监控，更可使用PDA或移动等同时访问网络，一切尽在掌握之中TCP/IP以太网WWWDataStormTMNGCEINCIQ210IQ212-TREND网GSMCDMAPDAl 部适用严格工业通讯标准IQ3部使用工业通讯标准——CANbus。
CANbus标准严谨、先进互动速度迅速，在工业自动化及汽车系统上得以广泛使用，如奔驰、富豪、宝马亦有应用l 编程灵活编程工具〔SET〕均以图表为主，且编程方式没有任何限制，在设计监控程序时，有极大的自由度，对各种不同的应用要求都能灵活到达l 强大的网络功能IQ3之通讯网络都是以基于TCP/IP协议的综合布线为中心，网络扩展容易且强大，而控制器与控制器之间是对等网络(Peer-to-Peer)结构，控制器之间没有级别之分，资料存取及互相控制更直观和迅速，大大减低了因某些控制器影响整个网络功能的问题l 彻底开放的集成性能由于直接在底层硬件上基于TCP/IP及Internet技术，使得HONEYWELL IQ3系统与任何现今楼宇控制系统产品都能真正且低本钱的集成兼容3.2 TREND IQ3控制器及扩展模块Honeywell-TREND公司研制出基于功能强大的32位Motorola Coldfire中央智能处理器的第四代楼宇自控系统控制器——IQ3，使用现今最先进、最流行的网络技术业优先使用以太网及全开放式通讯协议TCP/IP，全球首家置图形化Web网页效劳器，不单显示文字及数据资料，还可以显示图表及图象，不需要特定的软件在任何地方、任何时候都可以监控大厦的所有楼控设备；另外，其灵活编程软件及模块化硬件设计，在应用及扩展时更方便有效，节省时间及金钱。
IQ3控制器使用以太网及TCP/IP网络技术通信，带来最大经济效益，并且促进楼宇自控系统的综合化，以及和其他楼宇效劳的系统集成因为TCP/IP被作为数据通讯协议，在监控楼宇系统时，用户可在任何地方通过网络直接来监测和控制，如使用PDA(个人数字助理)或一个使用GPRS网络的移动，方便而且更有效率另外，与所有TREND的新产品一样，IQ3能够向后兼容，能跟-TREND的IQ2系列控制器一起运行，通过以太网相连的TREND963管理系统对IQ3系统作出监控使用最新的-TREND视窗图形软件工具(SET)为所有控制程序编程IQ3是累积TREND多年在生产自控控制器的经历而设计研发出来的，只要一个IQ3控制器的型号及配合扩展模块便能适合不同大小的专案要求IQ3控制器及相应扩展模块的输入为通用类型, 所有的工业标准电流(4-20mA)、电压(0-10V)、电阻、开关触点以及这些信号的任意组合都能被接收控制器的传感器换算软件模块, 适用于各种工业标准的传感器类型IQ3控制器及相应扩展模块带有仿真量0-10V的电压和开关数字两种输出仿真量输出增益精度是水阀或风阀全部工作围的0.5%输出信道带有电路短路保护功能。
任何输出信道的输出信号大小都可以在控制器的数据文件中记录下来并显示出来开关量输出依靠本身的转换继电器组件可外接250VAC, 5A的阻性负载所有与IQ3控制器及扩展模块相连的接线端子都为插入式或螺钉端子型, 以保证接线迅速, 更换方便热敏电阻型输入连接可以是单件螺钉接线端子或双件金制接线端子以保证长期精度和可靠性IQ3控制器配备有LED信号诊断指示灯, 以显示通讯时发送和接收状态、微处理器运行是否正常每一个开关型数字输入和输出信道都带有一个LED灯显示其开关状能为了方便控制箱厂家和安装单位，IQ3控制器和I/O扩展模块设计成可安装在标准DIN路轨，使配线减少，安装容易〔输入一般在顶部，输出在底部〕此外，每个输入和输出都提供〔24V〕供电端子，给与之相关的传感器和执行器——基于高性能32位CPU的非扩展型及扩展型IQ3，加上数种不同配置的扩展模块，与按需扩展的设计性能，适用于最简单的受控设备到大型复杂的控制场合，将极丰富设计人员的设计空间及灵活性；每个IQ3控制器嵌TCP/IP网络效劳器，可直接与楼宇的计算机综合布线网络一网共用而舍弃了原需的楼宇自控网络布线投资，为设计施工人员及业主都降低了工程本钱；而IQ3提供的嵌图形化网页监控强大功能，更是大大降低使用和调试人员的工作强度，使大家都可尽情享受到代表世界楼宇自控顶尖科技的HONEYWELL IQ3控制器系统带来的轻松便利。
透过HONEYWELL-TRENDIQ3控制器,我们可以看出开放、灵活是智能楼宇自动化监控系统未来开展的主流3.3 TREND传感器、阀门及执行器-TREND输入与输出末端装置在准确度、响应速度以及抗干扰方面均与现场IQ3控制器相匹配输入响应具有很高的灵敏度, 并且与控制线路的精度和响应速度相适应TREND房间风机盘管温控器ET321(TC/101)适用于低电压和市电压的工作环境，可安装在商业、工业和民用建筑中的风机盘管、冷/热泵机组及组合式风柜的电动阀，继电器及风机马达特点：l 新颖的外型，流线型设计l 高质量的双金属感温元件，适用于精细温差l 隐蔽安装螺钉，更显美观l 接线容易、简单、现场调试设定l 拨动型开关，容易操作l 可设定温度围，利于节约能源-TREND传感器种类繁多，产品包括有量度温度、湿度、气压、空气压差值、空气压差开关、水压、水压差值、水压差开关、空气质量、二氧化碳含量、风速计、电力参数表、电压、电流、用电量……等等不同型号传感器适合安装于室、室外、风管、水管、接触式或配电柜传感器输出信号有0-10Vdc、4-20mA、10K欧姆热变电阻或开关干结点传感器由控制器供电，在设计/施工时无需考虑外置电源。
TREND温度传感器分如下几种:由PT100传感组件组成的电子式探头, 并带4-20mA线输出信号的变送器精度可达量程围的+/-0.2%或更好些热敏电阻型, 其电阻大小从200K欧姆到500欧姆, 对应的温度值从-30至100℃,精度为+/-0.5℃使用热敏电阻传感器时,现场控制器将在其要求的测量围将其转换成对应的温度无论是电子式还是热敏电阻传感器, 不同的工程应用应中选用不同类型的传感器l 空间温度传感器安装在一个塑料盒中, 安装时应装在一个能代表待测空间温度的地方l 风道温度传感器为一个装感温组件的探杆, 可伸进风道中其电子组件装在一个密封级别为IP67的塑料外壳中l 浸没或温度传感器配有铜或不锈钢封套其电子组件装在一个密封级别为IP67的防水滴的塑料外壳中l 壁装室外温度传感器有防日光照射装置, 并装在一个密封级别为IP67的金属外壳之中相对湿度传感器采用先进的阻性疏松聚合物块其测量围为 0%到99%RH风道式传感器有“二合一〞型式, 即与温度传感器装在一起壁装式与空间温度传感器外壳一样, 其精度为+/-2%, 最好可达0.1%的灵敏度风道式湿度传感器装在一个密封级别为IP67的塑料外壳之中。
压差、压力 (静压) 开关及传感器：l 风机运行状态采用空气压差开关进展监测, 空气压差开关的压差设定值大小可调整空气压差开关的输入输出端应通过塑料软管分别接在风机的吸入及出口两侧对于非风道型风机局部功率运转时, 应通过继电器或辅助触点进展监测空气压差开关的操作围为10-100Pal 水泵运行状态采用液体压差开关进展监测, 各种压差开关均有一个阀状的管接头压差开关的操作围为15mBar至2.8Bar压差开关的触点可接250V、4A的阻性负载压差开关外壳的密封等级为IP67l 空气压差和静压传感器具有1%的测量精度, 即使是低速状态下的压力也能适应输出信号为4-20mA或1-10V, 测量围为0-5000Pa，可重复率为+/-0.5%HONEYWELL-TREND输出末端装置包括水阀电动执行器、风阀电动执行器、冷热水球形控制阀体、蒸汽球形控制阀体、电动——气动转换装置、输出信道继电器组件以及一些必要的配件电动阀门适用于冷水机系统、热交换器〔蒸汽/热水〕、空调机冷/热水控制阀、空调机新/排/回风阀门控制水阀直径由15mm至150mm，控制蒸汽阀直径由15mm至150mm，蝶阀直径由50mm至600mm，电动风阀执行器扭力距由15Nm至30Nm适合1平方米至2平方米面积的空调机使用。
电动阀可接收0-10Vdc、4-20mA或浮点开关控制信号HONEYWELL-TREND阀门的选型：3.4 中央管理控制图形化系统软件中央系统是系统不可缺少的局部，通过操作系统，操作员可以在系统进展各项资料的存取和监控，可在不中断系统的前提下建立及修改数据库，并可使用图形化编程工具编程TREND在中控管理软件系统方面，先后开发了945、962及963等一系列成熟可靠的产品配合先进的IQ3控制器网络，我们推荐采用HONEYWELL-TREND最新的中央管理控制图形化软件系统——963Supervisor System963 Supervisor是一套图形化人机交互界面，全实时的智能化楼宇中央管理控制软件系统她为用户开辟了简单高效的，对楼宇设备运行的全局监控与配置的图形化管理策略TREND963中央监控软件系统至少包括: 操作系统(Microsoft Windows NT/2000/XP版本)、通讯和报警处理、流程图显示与文本显示处理、参数变化曲线与自动报表、日历表、文字处理、计算器辅助绘图以及电子报表程序TREND963中央监控软件除能够用英文显示所有的菜单、提示单和文本外,还能用欧洲其它文字、甚至亚洲国家以象形字开展起来的中文、朝鲜文来显示这些菜单、提示单和文本。
经过汉化的963软件系统，是全中文的人机交互界面963中央监控操作系统采用实时多任务操作, 即允许多个实时程序同时运行键盘的使用频率已减少至最小限度, 而用鼠标操作代替963系统软件可调用其它软件, 比方电子报表和文字处理软件,这些软件程序可与本程序同时使用, 而且相互之间可自动交换信息TREND963中央监控软件的主要的显示格式是以楼宇设备外观与结构形象化的彩色流程图进展显示, 在这些流程图上可以显示设备的实时动态数据, 如温度、湿度、水阀和风阀开度、风机运行状态等这些设备流程图的生成和修改是在-TREND中央监控软件包中所带的计算器辅助绘图(CAD) 功能下进展的网络通讯和故障报警处理程序在任何时候皆处于运行状态, 而且无须操作人员干预就可自动执行任务主监控微机在运行BCMS〔IQ3楼宇自动化监控系统〕以外的程序(例如电子报表和文字处理程序)的同时, 仍能接收和确认系统的报警信号通过直接传送或采用动态数据交换的方法,可把BCMS的数据信息送到其它程序中, 以供将分析或统计结果存于文字处理过的文件中963中央监控软件中的日历表可以提供一份基于时间和事件安排的计划表, 来控制某一台或一组现场控制器在假期和特殊日期里的运行方式。
当工程建立后，963系统管理站将提供给用户一个全面的控制操作面板，以便用户方便、快捷地监视和修改楼宇管理系统，确保高效、平安地操作设备利用简单有效的方法，使用特别的彩色图形设计显示系统信息图表和文本页面信息能补充被监视的设备信息不同地点或国家的系统操作者可以通过快速高效的通信网络，获得各建筑物设备的信息它能让使用者监控设备/建筑的维修及对监控图形显示作出修改故障报表、分析数据、数据记录等功能能促进设备的有效利用和节省能源根据有用的信息，操作员可调整数据或控制选项，因而有效地排除了潜在的问题然而，对于其他工作功能的需求，963提供在BMS上对每个监控的访问〔在客户端，示意性页面将配置为可观察每个点的状态〕中央操作系统允许操作员进展如下操作：l 设备启停控制及监测l 调校设定点l 修正时间控制程序l 执行或接通有关监控点的报警状态l 执行或停止有关监控点的时间记录/趋势记录l 调整有关PID控制回路的参数设定值l 设定假期表，修正系统的时间l 输入临时性的超载控制表l 参加或更改模拟量输入点的报警门值/危险门值的数值l 检查报警及提示报警上下限数值l 执行或终止执行任务的“工作次序〞963拥有彩色动态图形显示的功能。
操作系统有能力在同一时间以多重窗口方式显示多方面的资料，以便容易对多种不同运行状态进展全面分析彩色动态图形能独立产生963给操作人员提供一个面向对象的图形操作界面，通过它可以指导设备的日常运转彩色图形以清楚和明晰的方式示出了设备系统的结构l 结构设备的彩色图形是分层结构，分层结构通过连接区将一个图形与另一个图形连接起来总之，操作人员可以使用连接域调取楼房平面图，然后依次调出楼层、房间、空调单元或其它设备的显示画面l 显示通过彩色图形，操作人员控制、调节和监视整个设备系统操作人员可以改变彩色图形，改变时间设定和其它数值和状态当报警发生时，可以自动显示特定的彩色图形，报警状态可以在彩色图形中显示如果报警搜索器发现有报警，操作人员可以选择显示报警的彩色图标l 动态显示为有利于系统的报警更快地被确定及更容易分析系统的表现，系统根据方案的要求提供彩色动态图形显示，包括楼层的平面图及机电装置的系统示意图在操作运行期间，动态目标变化反响了设备的变化或由操作单元的操作动作产生的结果动态目标的变化可以用目标的形状或颜色的改变、图形闪烁、实际值、不同文本等显示在屏幕上，也可以用动画形式表示物体的变化，也可以采用声音或语言〔用*.wav文件〕提示彩色图形中物体的动态变化。
操作系统允许操作员通过菜单的选择、文字的指令或图象的途径而得到不同系统的图形或平面图有关的图形显示是动态的，如温度、湿度、流量、运行状态等在图形正确位置中实时显示操作站以多"窗口"方式运作，可同时显示出多幅图形，以便分析；将报警的图形显示出来时不影响正在进展的工作彩色动态图形软件可允许操作员增加、取消或修改图形显示操作人员进入操作站由密码来控制，多级别的密码将为业主及管理人员提供一个有效的保护工具，管理及限制不同部门人员使用963 SUPERVISOR系统，同时防止系统被非有关人员使用密码的级别多于99级l 系统登录控制HONEYWELL-TREND的系统登录控制能保护系统不被未授权人员侵入和干扰进入系统必须输入用户密码，系统检查密码并识别用户的级别、授权和权限密码以加密方式存贮HONEYWELL-TREND的系统登录控制功能提供了一种灵活的分组方式，例如可以对资深系统管理员、一般的系统管理员、一般操作人员和一般效劳人员分组分级管理授予不同级别权限l 用户档案系统管理员为每一操作人员建立单独的用户档案有如下预定的用户档案：SYSTEM，MANAGER，FIELD和USERl 授权级别、等级和权限963中的系统登录控制基于以下三个理念：——每一个操作人员有一授权级别，在相关配置中所有对象均有一授权级别。
正是操作人员的授权级别决定了该操作人员能改变哪些对象操作人员仅能改变与其授权级别一样或比其授权级别低的对象——等级决定了哪些对象可以显示给操作人员通过将设备间分成具有不同等级的不同区域，使不同组的同一等级的操作人员共享监视、影响和改变设备运行状态的能力对象和操作人员必须属于同一等级，例如ELEC〔电气〕，HVAC〔暖通〕和Security〔保安〕刚交付使用时，963是开放的，即每个人都可以看任何容——权限在总体上决定了操作人员可以做什么，即操作人员执行某些命令、创立对象和配置对象的能力l 登录通过输入密码，操作人员登录进入系统l 退出登录操作人员可以通过选择963密码锁的菜单上的“退出登录〞而退出登录，退出登录也可以自动进展，即在一段规定的时间后操作人员会自动退出登录操作人员可以在另一操作单元发出退出登录的命令在值机模式，操作站被动态更新，即显示新的值、报警等，但是不能进入该操作站在退出登录时，使用退出登录和待机命令，操作人员可以选择将设定值存储于用户档案中l 面向对象的系统进入某些对象可能包含有一些其它对象，例如一个彩色图形可以具有几个授权级别并属于几个等级彩色图形可以向所有与图形具有一样等级的操作人员显示，但是代表不同对象的图形图象的局部仅向那些与各种对象具有一样等级的操作人员显示。
例如，属于ELEC〔电气〕类的操作人员仅能观看属于ELEC〔电气〕类别的功能和对象属于VVS类别的操作人员仅能观看同一彩色图形中属于VVS类别的功能和对象系统有99个密码以供有关人员使用963 日历表具有对设备的时间控制功能，这些功能要用来启动和停止设备间的不同设备用时间变量和时间图定义RPU〔远程处理单元〕的时间控制963 CLENDARS中的时间变量与一个或数十个时间图相连，时间变量由时间图中的开/关时间控制可在操作站中利用“时间事件〞进展时间控制，例如开场和终止趋势记录和定期打印输出等l 时间变量时间变量是逻辑变量，可以为真或假，变量可以强制设定或由一个或多个时间图控制l 时间图时间图是时间变量所参照的时间定义时间图定义了时间变量的开和关时间周图规定了一周每天的开关时间，变化时间图具有比周图高的优先级并用于正常时间图以外的时间控制变化时间图必须规定有效日期围l 公众假期处理操作人员定义哪些天或哪一天的哪一局部为公众假期要给出假期中的第一天和最后一天的时间和日期l 时间、日期和星期从操作人员位置可以读取并改变一天当中的时间、日期和星期几l 时间同步963具有先进的时间同步功能操作站和/或处理单元被同步，从而所有单元均具有正确的时间。
963还可以处理设备处于不同时区的系统，并能在适宜时进展冬/夏时转换l 系统文档在屏幕上显示列表，它们可以在打印机上打印输出，也可存成文件可创立下述列表：——系统配置，即描述设备之间如何进展物理连接的示意表——处理单元，即用变量描述处理单元及其相关对象的表——对象列表，即带有相关表征的对象列表〔逻辑式、物理式或表格〕操作人员可以根据对象类型和对象特征选择一个或多个对象——输入/输出，设备间中设备单元的物理输入/输出列表——测试，用于测试设备间中设备单元的输入/输出列表——强制变量，设备间中单元的强制变量的显示历史记录是用来自动记录并存贮963中发生的每一事件963中所有事件均被自动记录当记录一个已发生的事件时，事件的类型、发生的日期和时间、相关操作单元，用户，对象等均被自动记录历史记录可跟踪诸如对象的创立/编辑/删除，报警前的事件，登录和退出等事件进程历史记录可以是循环的或非循环的可以规定当记录至预定空间的某一百分比时，自动产生报警具体的百分比值可以人工输入确定当显示历史记录时，可以选择要显示的事件类型和时间围，事件类型可用事件列表中的符号表示可自动或按指令产生运行记录和报表运行记录和报表按时间、日期、也可按每天产生，或者将时间、日期或星期几结合起来自动生成，并可打印或显示出来，也可存放在硬盘/软盘。
系统可以容许操作员易于获得以下记录表：——系统的所有监控点总表；——所有正在报警中的监控点；——所有正在与系统网络停止联系的监控点；——所有被停止活动的监控点；——所有被指定为需要跟进的项目；——一星期开动和停止的活动表；——上下限数值系统同时可以提供有关监控点及互相关联点的级别的摘要操作员在任何自行选择组别的情况下，由中央监控中心提供记录或摘要时，并不需要提供有关硬件的地址码，但需要有权限还可以选择事件排列方式并编辑信息显示栏的顺序选择显示事件很简单，用鼠标移动栏目，选择欲显示的时间围或对象可以使用拖放方式选择对象，将其拖至程序中的信箱并研究该对象的历史信息可以显示在屏幕上，存成文件或通过 MicrosoftWindows 连接的打印机上以彩色或黑白方式打印输出l 历史记录由963 Record/Playback自动启动，可存贮以下事件：——报警激发、确认、复位、解除和互锁——记录对象的更新、变换及删除——登录——退出——文件对象的改变——对物理单元下达命令，命令的下载和上达——配置命令l 存贮所有事件存贮在数据库中当到达警报临界值时，警报出现于963 ALARMS警报纵览图中记录数据可以循环存贮或非循环存贮。
在循环存贮过程中，当记录文件满时，自动将最初的记录覆盖掉在非循环存贮过程中当数据库满时终止记录可以非常方便地将原始的数据库存贮成独立的文件，以用于显示历史记录数据库可以输出成ASCⅡ格式的文本文件l 显示可以显示当前的历史记录和以前存贮的登录显示历史记录时，可以非常容易地选择想要观看的事件类型或者显示所有事件类型通过确定日期/时间围、事件类型、对象名称和、目录和优先级等标准，可限定所选事件显示记录时，可以在所显示栏目中将对象名称，用户，优先级等以升或降的顺序分类排列数据可以对历史记录进展编辑，可以改变栏目顺序或隐藏不想看的栏目除了能在屏幕上显示以外，记录也可送至其他文件或打印机趋势记录是指在选定的时间间隔获取并存贮测量值以备随后的处理和显示的过程采样间隔可短至5秒，可长至一天或更长，根据具体的对象和处理/显示的需要而定趋势记录有成效的楼宇管理系统需要让操作者不仅知道整个建筑物目前的运行情况，而且能了解过去所发生的事情963曲线图为建筑物的管理者提供了此功能将HONEYWELL网络系统上的各控制子站所采集的历史数据送入到中央管理计算机，管理员就能在中央管理计算机上观察楼宇设备系统在过去曾经历的性能变化曲线。
同一坐标上的多条参数变化曲线相互对照，突出了各个参数之间相互作用通过坐标轴的比例变换、曲线上某一点的局部放大，并利用鼠标光标所在的坐标轴系中灵活移动性，管理者就可以对某一时刻所发生的事件做详细的了解963曲线图可以以“弹出式〞窗口的形式嵌入相关的某一页流程中也可以因某一特定的报警事件而触发记录值可以用于创立报告，概览表和图表l 创立记录记录的点可以是数字变量如测定值或逻辑变量，比方数字输入或时间状态为定义趋势记录，用户可以定义记录点、控制事件、控制变量或记录频率等可以在操作站中央收集或处理单元本地收集记录值如果在记录时发生电源故障，当记录值丧失时，趋势功能使用最后一个记录值作为估算值，在记录中将标明该值是估算值l 趋势记录的控制趋势记录可以手动〔开/关〕或自动开场当在操作站进展中央记录时，自动开场可由事件，状态变化，时间事件和时间事件表等触发在警报调查中显示记录开场和终止信息l 检验记录值用于趋势记录的TREND模块具有直接检验趋势记录的记录值和估算值的功能l 存贮记录值可中央存贮于中央操作站或本地存贮于本地处理单元一个操作站中用于记录的空间由其硬盘容量限制处理单元中用于本地记录的空间由其存容量限制。
存贮功能是为节省空间和存贮变量值而设计的记录过程中，显示在趋势记录中的一样的值是重新创立的存贮可以是循环的或非循环的，在循环存贮过程中当记录文件溢出时将最原始的值自动覆盖掉在非循环过程中，当记录文件溢出时记录停止记录值总是以时间顺序排列 可提供以下各种形式的运行记录和报告：——前后趋向——现状报告——总体运行记录——存储读取报告——数据库管理报告——维护管理报告——电力使用和管理报告——警报和状态报告TREND系统提供以下节能软件，这些软件程序能在系统自动运作而不需要操作人员的介入同时软件有足够的灵活性，允许用户根据现场情况而作出相应的设定，并可为用户提供拨号方式效劳——每日的预定时间表——每年的预定日程表——假期的安排表——临时超越控制安排表——最正确启/停功能——夜间设定点自动调节控制——焓值切换功能、天气补偿、周期性负载——温度设定点的重置——冷冻机组\热交换器的组合及次序控制——用电量顶峰期的限制等报警管理包括监查、缓冲、储存及将报警送至指定的操作站上TREND 963 ALARMS提供了完善的且界面友好的报警处理功能，该特征覆盖了系统中引发报警的任何事件以及操作人员采取的应对措施。
状态改变也可以产生一段信息传递给操作人员报警可以由数字信号或模拟信号产生操作人员定义报警对象，然后将其与系统中的信号相连当其状态改变时，数字信号触发报警模拟信号的值与规定的高、低限值相比拟，如果超出界限那么报警当报警时，963监控器就自动产生一个检查跟踪信号，同时该信息出现在屏幕上的报警区，确认谁该负责处理这种故障，并在打印机上打印报警信息l 报警查阅〔963 ALARMS VIEWER〕通过按功能键或击工具栏按钮，用户可以从963 ALARM VIEWER〔963报警指示器〕观看报警调查显示，报捷事件都采用数据库文件中的标准询问语句〔SQL〕记录下来报警调查分为以下区域：——未确认——已确认——复位，未确认首先将报警归类到相应的区域，然后事件根据设定按优先级或时序排序以便更为有效及快速处理严重的报警用户可为不同的报警自行决定严重性的级别在严重性级别最高的报警或特定的报警情况发生后，该报警可以通过系统自动传到其它地方，包括建筑物以外的有关单位，使报警得到适当且快速处理整个传送程序是自动进展，不需操作员的介入可以选择在报警信息上出现的容，如时间、优先级、报警文字和类型l 报警文字和表征当运行963时，在Windows的界面中显示报警图片，如果有未确认报警，那么报警图片与文字进展闪烁并且计算机的蜂鸣器也报警。
单击报警图片中的第三个图片那么显示963中的报警文本及窗口，需要操作者输入密码进展报警确认对于每一报警，操作人员可以指定某报警文字串用于解释报警情况，何事件触发了报警以及应采取何种应对措施也可规定用于复位报警的报警文字也可规定报警的表示方式如颜色变化和蜂鸣信号等声光报警可以由优先级定义当在规定的优先级出现报警时，激活声音报警，而在规定的优先级只要存在未确认的报警那么声光报警一直处于激活状态l 显示根据时间或优先级通过确认或复位报警事件控制报警打印输出可以将记事本文件、运行报告和/或彩色图形与报警相连记事本文件可以描述出现报警时应采取的措施，并给出如何复位报警的详细指令等运行报告用当前值不断更新，并给出设备的状态信息，例如不同单元的当前测量值/状态和设定值/状态彩色图形可以与报警动作和报警文字相连，当有报警发生时，在屏幕上会出现选定的彩色图形，并在打印机上打印输出报警信息l 平安可以使用优先级将报警分为不同的紧急程度为使系统适应不同的条件，例如在白天和夜间的监视，可以将报警传递至系统的其他单元，如寻呼机、 机、GSM或电子信箱对于每一种报警对象，操作人员可以得到如下形式的统计信息：上一次报警的日期/时间以及自从前次复位以来的报警数。
报警统计信息可以用于指导设备的预防性维护工作中l 解除报警报警处理也包括解除报警功能，这一功能可用在可能会触发一次或屡次报警的设备维修工作过程中解除的报警在单独的报警调查单元中显示l 其它功能可以针对导致错误报警的暂时性过载或峰值规定一种延时报警功能操作人员可以通过鼠标或功能键确认报警当确认报警后，该报警就会移动到屏幕上的报警调查的另一区域中963 ALARMS VIEWER报警列表收集报警，报警列表以报警是否已确认或复位为根底排列报警，或以规定的优先级或时序为根底排列报警为使操作人员观看到全部报警列表，可以在打印机上打印出全部的报警列表系统允许修改或建立联机数据库文件，以适应将来的开展或修改在用户需要时，可对报告格式和容进展修改系统提供以下保养管理报告：——库存本钱报告——库存重新订货报告——库存使用报告4 项目系统监控功能设计说明4.1 冷水系统监控¨ 冷水机组自动控制系统对冷水机组的监控功能主要有以下容：Ø 冷冻水供回水温度监察DDC 控制器会监察冷冻水供回水温度并与流量传感器所测流量确定所需冷量以此控制冷冻机组的运行台数Ø 冷却水供回水温度监察DDC 控制器会监察冷却水供回水温度，以此控制板换、冷却水泵的运行台数。
Ø 冷冻水回水流量监察DDC 控制器会监察冷冻水供回水流量并与温度传感器所测温度确定所需冷量以此控制冷冻机组的运行台数Ø 冷冻机组状态、故障报警DDC 控制器会监察冷冻机组状态及跳闸报警在有报警时, 停下冷冻机组并以声光报警形式在操作站上显示, 以提醒操作人员安排有关人员做检修工作Ø 冷冻机组手/自动切换状态自动控制系统对冷冻机组的手/自动运行状态进展监视实时了解冷冻机组的运行状态Ø 水流开关状态DDC 控制器会监察冷冻机组水流状态Ø 冷冻机组启停控制冷冻机组的启停控制主要是通过系统所需冷量来进展启停控制的DDC 控制器通过监察冷冻水供回水温度并与流量传感器所测流量确定所需冷量控制冷冻机组的运行台数用户还可选择在中央操作站上手动启停冷冻机组Ø 蝶阀开关控制蝶阀的开关控制主要是通过系统预设的联动程序来进展控制冷冻机组启动前翻开相应的蝶阀，冷冻机组停止后联动关闭相应的蝶阀Ø 冷冻水供回水压差监察DDC 控制器会监察冷冻水供回水之间的压差，并与设定值进展比拟，通过比例积分调节以控制旁通阀之开度，使冷冻水系统供/回水总管压差趋于设定值Ø 冷冻水供回水旁通阀控制冷冻水供回水旁通阀控制主要是通过冷冻水供回水之间的压差来进展控制的。
冷冻水供回水之间的压差与设定值进展比拟，通过比例积分调节以控制旁通阀之开度，使冷冻水系统供/回水总管压差趋于设定值¨ 冷冻水泵 Ø 冷冻水泵开关控制冷冻水泵的开关控制主要是通过系统预设的联动程序来进展启停控制的冷冻机组启动前启动相应的冷冻水泵，冷冻机组停止后联动关闭相应的冷冻水泵用户还可选择在中央操作站上手动启停水泵Ø 冷冻水泵状态、故障报警DDC 控制器会监察冷冻水泵状态及跳闸报警在有报警时, 停下冷冻水泵并以声光报警形式在操作站上显示, 以提醒操作人员安排有关人员做检修工作Ø 水泵手/自动切换状态系统对冷冻水泵的手/自动运行状态进展监视实时了解冷冻水泵的运行状态 Ø 冷冻水泵变频。
