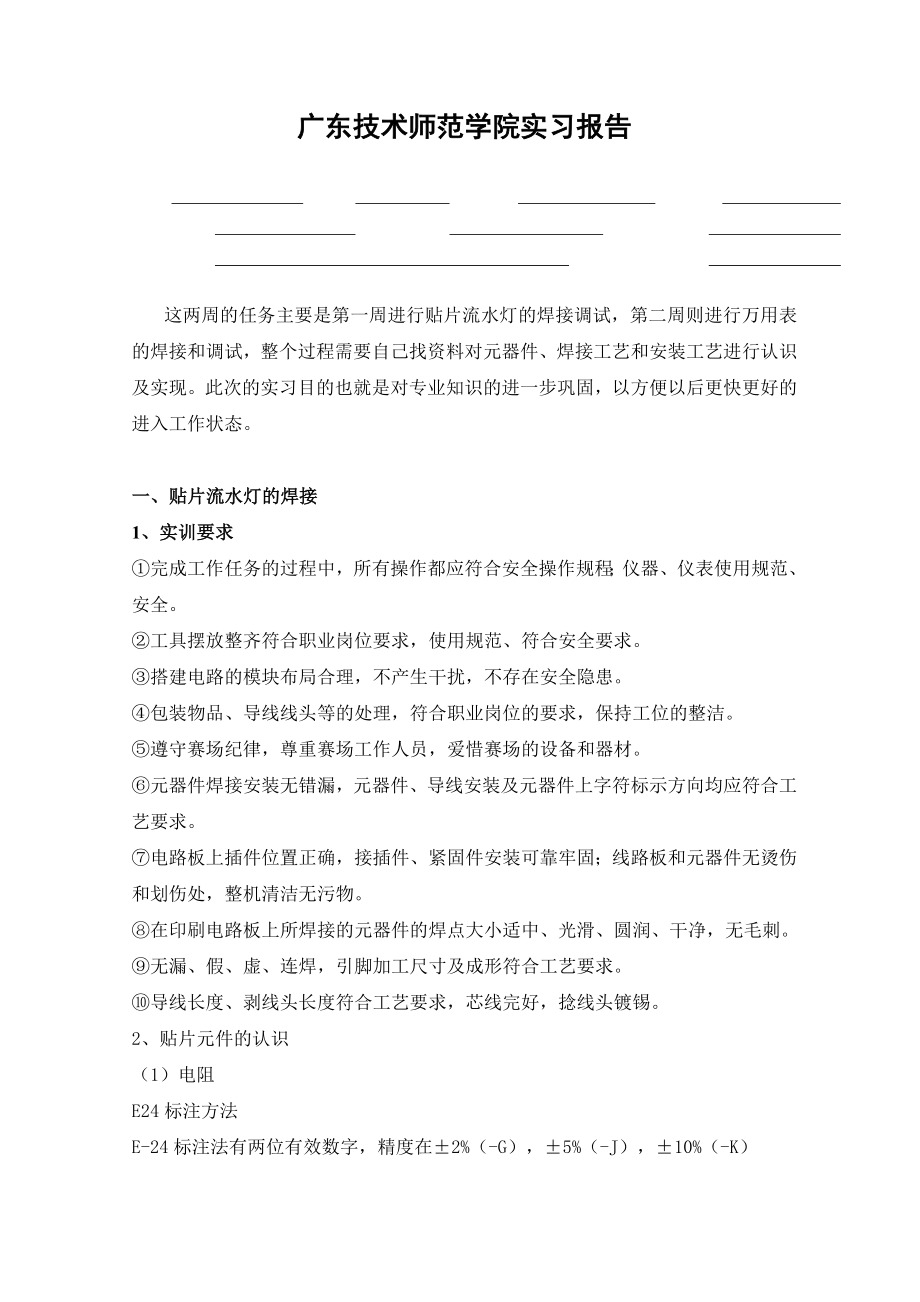

广东技术师范学院实习报告这两周的任务主要是第一周进行贴片流水灯的焊接调试，第二周则进行万用表的焊接和调试，整个过程需要自己找资料对元器件、焊接工艺和安装工艺进行认识及实现此次的实习目的也就是对专业知识的进一步巩固，以方便以后更快更好的进入工作状态一、贴片流水灯的焊接1、实训要求①完成工作任务的过程中，所有操作都应符合安全操作规程；仪器、仪表使用规范、安全②工具摆放整齐符合职业岗位要求，使用规范、符合安全要求③搭建电路的模块布局合理，不产生干扰，不存在安全隐患④包装物品、导线线头等的处理，符合职业岗位的要求，保持工位的整洁⑤遵守赛场纪律，尊重赛场工作人员，爱惜赛场的设备和器材⑥元器件焊接安装无错漏，元器件、导线安装及元器件上字符标示方向均应符合工艺要求⑦电路板上插件位置正确，接插件、紧固件安装可靠牢固；线路板和元器件无烫伤和划伤处，整机清洁无污物⑧在印刷电路板上所焊接的元器件的焊点大小适中、光滑、圆润、干净，无毛刺⑨无漏、假、虚、连焊，引脚加工尺寸及成形符合工艺要求⑩导线长度、剥线头长度符合工艺要求，芯线完好，捻线头镀锡2、贴片元件的认识（1）电阻E24标注方法 E-24标注法有两位有效数字，精度在±2%（-G），±5%（-J），±10%（-K） 怎么看电阻的阻值_贴片电阻的识别和标注方法1. 常用电阻标注 XXY XX代表底数，Y代表指数 例如 470 = 47W 103 = 10kW 224 = 220kW 怎么看电阻的阻值_贴片电阻的识别和标注方法2: 小于10欧姆的电阻的标注 用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点 例如1R0 = 1.0W R20 = 0.20W 5R1 = 5.1W R007 = 7.0mW 4m7 = 4.7mW E96标注方法 E-96标注法有三位有效数字，精度在±1%（-F） 怎么看电阻的阻值_贴片电阻的识别和标注方法1: 常用电阻标注 XXXY XXX代表底数，Y代表指数 例如 4700 = 470W 1003 = 100kW 2203 = 220kW 怎么看电阻的阻值_贴片电阻的识别和标注方法2: 小于10欧姆的电阻的标注 用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点 例如 1R00 = 1.00W R200 = 0.200W 5R10 = 5.10W R007 = 7.00mW 4m70 = 4.70mW 怎么看电阻的阻值_贴片电阻的识别和标注方法3: E-96 Multiplier Code标注法 XXY XX 代表底数的代码，具体数值可从Multiplier Code表中查找 Y 代表指数的代码，具体数值也要从Multiplier Code表中查找 例如： 18A = 150W 02C = 10.2kW ]（2）贴片电位器 贴片电位器主要采用玻璃釉作为电阻材料，它有片状的、圆柱形的或其它几种类型，如图2所示。
这种贴片电位器阻值范围宽(从10Ω,到2M)，而且外形规整，便于机械化加工，自动化安装及调整3）贴片电容 贴片电容外形如图3所示贴片陶瓷电容与贴片电阻极其相似，但略薄一些，且参数标注方法不同，这是两者之间的区别 贴片陶瓷电容参数命名方法有多种，常见的形式如下： 容量的表示方法与贴片电阻相似，前两位表示有效数，第三位数表示有效数后O的个数，单位为pF例如222表示2200pF，2P2表示2．2pF贴片陶瓷电容耐压有低压和中高压两种，低压电容耐压一般有50V、100V两挡；中高压电容有200V、300V、500V、1000V等多种另外，贴片陶瓷电容贴装时无正负极朝向要求 贴片钽电解电容容量从0．1～330uF不等，耐压为4～50V其表面印有极性标志，有横标端为正极容量表示方法与贴片陶瓷电容相同，如104表示10×10的4次方pF，即0．1uF （4）贴片电感 贴片电感外形如图4所示它的内部有铁氧体磁心，绕上电感线圈后，在四周加一层磁屏蔽材料，这种贴片电感可避免漏磁对邻近电路产生干扰 (5)贴片二极管 贴片二极管分为片状二极管和无引线圆柱形二极管两种，外形如图5所示它们的识别方法与普通带引线二极管一样。
(6)贴片三极管 贴片三极管外形如图6所示贴片三极管分为普通晶体管、带阻晶体管、双栅场效应晶体管、达林顿晶体管、高反压晶体管等贴片三极管与对应的带引脚的三极管相比，具有体积小，耗散功率也小的特点，其它参数则变化不大 (7)贴片集成电路 贴片集成电路分为SOP、QFP等几种封装形式，如图7所示SOP封装其实是双列直插式封装电路的变形，QFP方形扁平封装集成电路引线较多集成电路引脚识别的方法是从有标记圆点处认起正对圆点的为①脚，其他各引脚面对器件型号标印面，逆时钟方向依次计数 2、安装简略图见图1图1. 贴片流水灯安装简略图3、元件清单序号标号参数数量封装序号标号参数数量封装1R1、R14、R15、R16、R1710K508056D12—D15IN4148412062R22M108057Q1、Q2、Q3、Q480504SOT-233R3—R13、R18—R214701508058C1、C20.1uf208054D1—D11、红灯11SMD-LED 08059U1NE5551SO-85D16—D19蓝色4SMD-LED 080510U2CD40171SO-16表1主板部分元件清单其余元件均为焊接练习元件，参数随机元件数量元件数量0805电阻26个贴片排阻2个0805电容10个0603电阻15个QFP44芯片1个AXIAL0.3电阻3个DIP8芯片座1个DIP16芯片座1个4、原理图 图2 电路原理图5、工作原理该系统主要由时基振荡电路(NE555)、脉冲计数器（CD4017）、三极管驱动电路（Q1~Q4）等三部分组成。
6、产品电路功能正常 把装配好的电路板经过细心检查无误后，在电路板的P1接入5V直流电压后1）电源部分，VCC +5V工作正常 （2）U1（555）时基振荡电路工作正常，D1闪烁发亮 （3）U2（CD4017）十进制脉冲计数器电路工作正常；D2~D11循环闪亮 （4）Q1~Q4脉冲驱动电路工作正常，Q16~ Q19同步闪亮二、万用表的焊接调试1. 一般特性本系列仪表是一种便携的、3 ½ LCD 驱动的数字万用表她拥有测量直流电流、交流电压、直流电压、电阻、二极管、线路通断及温度测量等功能是电工、技术人员、维修人员和业余爱好者的理想工具2、万用表的安装说明（1）根据元气件清单板上面的参数和代号，把元气件的代号与主板上的代号一一对应，就知道元气件的安装位置电阻器的两个焊接点近的用立式插装，两个焊接点远的用卧式插装二极管注意插装方向（其负极与R35连接），三极管按图示插装即可三极管的放大倍数测试插孔的插装要与面壳配套如下图所示2）所有元气件焊接好后如下图所示注意焊接HFE插孔时要与面壳配套，注意方向。
正确后再焊接防静电的弹簧，与后盖配合起作用（3）功能选择旋纽上安装弹片请看下图所示放置到塑料上的弹片弹片小弹簧置入功能选择旋纽孔中（用黄蜡油黏住）（4）功能选择旋纽的孔中放置小弹簧请看如下示意图（5）液晶显示屏与导电橡胶的安装请看如下示意图导电橡胶与液晶显示屏之间的固定塑料架（6）弹珠放入面盖中请看如下示意图黄色物体是黄蜡油（自备），防止弹珠滚落（7）功能旋纽放入面盖上请看如下示意图8）将焊接好的主板放置入面壳中，并用自攻螺钉固定（不要上死）请看如下示意图自攻螺钉固定自攻螺钉固定 自攻螺钉固定（9）上好保险管和9V叠层电池即可测试效果请看如下示意图10）开机测试之一：测量电阻器请看如下示意图红表棒插孔（测量电阻、交直流电压、直流毫安级电流时）黑表棒插孔（11）开机测试之二：测量交流电压220V请看如下示意图3. 操作与再校验(1) 直流及交流电压测量 1) 将功能量程旋钮开关拨到所需要的电压量程位置 2) 把黑表笔接在仪表的“COM”插孔，红表笔接在仪表的“VΩmA”插孔 3) 将测试表笔连接到待测电压或电源上，便可读出显示值，红色表笔所接端的极性将同时显示于显示器上 （ACV 时无极性显示） 注意： a) 如果待测电压信号在待测之前是未知的，请把功能量程选择旋钮拨到最高量程档位，然后逐档往下拨，直到显示的数字适当为止。
b) 当液晶显示屏只显示“1”时，它指示量程超载了，请更换大的量程，以显示准确的数值 c) 绝不允许测量1000V 以上的直流电压或750V以上的交流电压，虽然可能显示正确的数值，但是这样会损坏仪表 (2) 直流电流测量 1) 将功能量程旋钮开关拨到所需要的电流量程位置 2) 把黑表笔接在仪表的“COM”插孔，红表笔接在仪表的“VΩmA”插孔（注：10A 档为“10A 插孔”） 3) 将测试表笔串接到待测电流或电源上，便可读出显示值，红色表笔所接端的极性将同时显示于显示器上 注意： ) 如果待测电流信号在待测之前是未知的，请把功能量程选择旋钮拨到最高量程档位，然后逐档往下拨，直到显示的数字适当为止 b) 当液晶显示屏只显示“1”时，它指示量程超载了，请更换大的量程，以显示准确的数值 c) 10A 档没有保险丝，测量时请小心使用 ( 3 )电阻测量 1) 将功能量程旋钮开关拨到所需要的电阻量程位置 2) 把黑表笔接在仪表的“COM”插孔，红表笔接在仪表的“VΩmA”插孔 3) 把测量表笔连接到待电阻的两端，并读出显示值 注意： a) 红色表笔的极性是正极性“+” b) 当输入端没有连接时，例如在开路状态时，显示液晶显示屏将显示“1”显示量程超载。
c) 如果正在测量的电阻阻值大于所在的量程时，仪表将显示“1”，这时请拨到更高的量程，以显示正确的数值 ( 4 )温度测量 1) 设置功能量程选择开关到所需要的温度档位置 2) 对准热电偶与仪表的极性，将热电偶的冷端（自由端）的两根红黑香蕉插分别插入仪表的“VΩmA”与“COM”插孔 3) 将热电偶的工作端（测试端）放在被物体的表面或里 面 4) 液晶显示器显示的值就是所测物体的温度 注意： a) 当热电偶插入仪表的测试孔时，将自动当前的环境温度 b) 热电偶拨出仪表时，仪表将显示当前环境温度 c) 随仪表所附的热电偶只能测到250°C，300°C在短时间内也是可以测量的 ( 5 )二极管测试 1) 将功能量程旋钮开关拨到二极管档“ ”的位置 2) 连接黑表笔到仪表的“COM”输入插孔，红表笔到“VΩmA”插孔注意：红色表笔的极性为正“+” 3) 将二极管串接在两根表笔之间，就可以直接读出数值的 注意： a) 当输入没有连接时，比如开路状态下，在最高位将显示“1”这是正常的 b) 测试条件：正向直流电流大约为1mA，反向电压大约为3.2V c) 仪表显示值为二极管的正向压降，当二极管接反 或开路时显示“1”指示超载。
( 6 )音频通断测试 1) 将功能量程旋钮开关拨到“ ”位置 2) 连接黑表笔到仪表的“COM”输入插孔，红表笔到 “VΩmA”插孔注意：红色表笔的极性为正“+” 3) 当输入的电阻值小于30±20Ω 时，内置蜂鸣器发声 注意：当输入没有连接时，比如开路状态下，在最高位将显示“1”这是正常的 ( 7 )方波输出 1) 将功能量程旋钮开关拨到“ ”位置 2) 连接黑表笔到仪表的“COM”输入插孔，红表笔到“VΩmA”插孔 3) 此时仪表即可当做一个简易信号源，输出约为50Hz的方波 注意：该档不允许输入任何电压或电流信号！ 4. 更换电池 1) 将测试表笔从待测电路中断开，并关闭电源 2) 用合适的螺丝起子松开后盖螺丝，掀开后盖 4、 检验与诊断 1) 电流档不能测量时，请先检查仪表内部的保险丝；（注： 10A 档没有安装保险丝） 2) 如果仪表的保险丝损坏，则请更换相同规格的保险丝.三、心得体会 这两周的实训很快就过去了，虽然这些看起来难度不大，但是要将它焊好，将它调试成功也不会很简单，在做贴片流水灯的时候，由于烙铁不太好用，而且贴片元件很小，一不小心就极有可能就把元器件烫坏，特别是贴片发光二极管，非常脆弱，随意一焊就碎了，还有在焊接的时候要对贴片元件进行全面的认识，拿到一个贴片元件，看上面的参数知道这个元件的参数具体是多少，不然很容易就出错，不然到时焊接好以后调试不出来，还有就是对与贴片元件还有一个封装需要注意的，有时元件的参数值都是一样，大小却不一样，所以，焊接的时候要看pcb板中的焊盘大小来选择贴片元件。
焊接的时候由于元件较小，所以上锡不要太多，不然不美观，同时，也要注意虚焊的问题，当出现虚焊问题时，流水灯就不能按要求工作了，有时会出现一两个不亮，严重点还会出现全部不亮，总之在做贴片流水灯时要仔细的焊，万万不可急 在做万用表时，此时虽然没有贴片元件，但是还有很多需要注意的，由于板大小的限制，所以元件基本采用直立安装，在焊接元器件的时候要注意万用表壳的结构，因为有些元件要根据外壳的结构来选择元件的安装位置及方向，甚至还要注意焊接的高度等，一旦没注意，就会导致安装不进去的问题在装配万用表过程中，因为有了一些未曾见过的元件，首先就要找资料，了解这些是什么东西，有什么作用，怎么安装等，这样才能深入的了解到万用表的结构，等你做出来了，也就觉得万用表也就那样，没什么高大上难于触及的地步，对自己的能力也会更加肯定，更加自信焊完安装好以后就要进行调试，要用一些已知的电阻、电源去测电阻值、电压值、电流值等 对于这两周的专业实习，很感谢老师给我们安排了这些实训，实训室还每天对我们开放，感觉真的可以自由的发挥，自由的去创造一些自己的东西，让我对自己的为了更加肯定更加自信注：1、实习报告应包含以下内容（由实习生本人填写）： 1）、实习目的与任务2）、实习主要内容3）、实习心得与体会2、字数一般不少于2000字，可另加同规格纸张。
