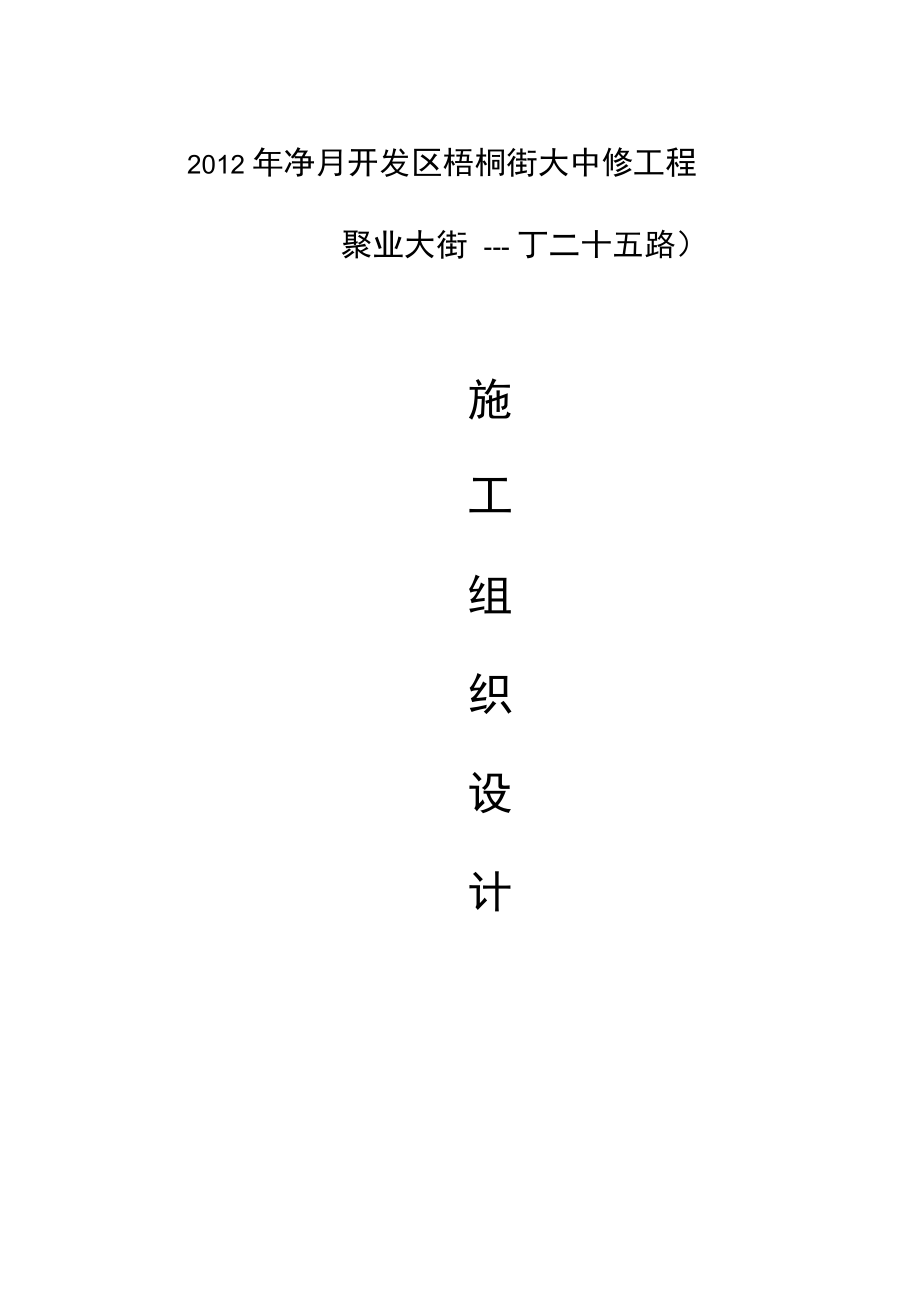

2012 年净月开发区梧桐街大中修工程聚业大街 --- 丁二十五路）施工组织设计编制单位：建工新吉润建设第一章编制依据及原则第二章工程概况第三章施工总体进度计划及保障措施第四章工程质量保证措施和创优计划第五章主要分部分项施工方案和技术措施第六章测量及试验方案第七章安全管理体系及保证措施施第八章文明施工及环境保护措施措第九章特殊季节施工技术措施第十章施工现场总平面布置第十一章成品保护和工程保修工作的管理措施和承诺第十二章 紧急情况的处理措施、预案以及抵抗风险的措施 第十三章建筑节能专项施工方案第一章 编制依据及原则一、编制依据1、2012年净月开发区梧桐街大中修工程施工招标文件、 现场考察答疑文件、 工 程施工图纸2、国家和地方现行的有关工程施工、安装和验收规、规程3、我单位员工的整体素质，施工技术、管理水平，拥有的机械设备装备以及多 年来在市政工程施工中积累的丰富的施工经验4、施工现场踏勘情况和施工条件5、依据对本工程施工所需水、电、路、及地材资源等的实际调查情况6、施工手册、劳动定额、预算资料等参考资料二、编制原则1、遵守招标文件各项条款，全面响应招标文件，贯彻业主的要求意图3、坚持在实事的基础上，力求技术先进，方案科学可行，经济合理的原则。
4、坚持自始至终对施工现场全过程，全方位严密监控，以科学的方法实行动态 管理，灵活实施动静结合的管理原则施工组织统筹安排施工，均衡生产，采 用先进的组织管理技术，提高施工机械化程度，降低成本，提高劳动生产率， 减轻劳动强度5、实施项目法管理，通过对劳动力、设备、材料、资金、技术、方案、时间与 空间的优化处置，实现成本、工期、质量及社会效益的最优目标管理人员和 施工队伍组织精干、高效的项目管理机构，就近调集具有类似工程施工经验的 专业施工队伍参加本工程 机械设备配套采用先进的机械设备， 组成配套合理、 高效的机械化作业，充分发挥设备的生产能力6、坚持对进度、质量、安全、环保全方位的管理，坚持科学技术是第一生产力 的原则，确保实现既定目标7、施工工艺根据本工程特点和施工容，结合我单位多年来类似工程施工经验、 施工工艺，实行样板引路，实验先行8、文明施工和环境保护合理布置生产生活临时设施，施工生产按标准化作业， 配合业主与地方搞好关系，做到文明施工；严格按照〈 〈环境保护法〉〉及地方 政府的相关要求，积极维护自然环境和生态环境，最大限度的减少施工对自然 环境的破坏，防止水土流失9、对投标书中的工作计划和服务承诺言必行、行必果。
第二章 工程概况一、工程概述梧桐街修建于 2003 年隶属于净月经济开发区， 是市净月经济开发区北部地 区南北方向的次干道多年来净月开发区市政维护部门一直对道路进行跟踪维 护，现状梧桐街行车道普遍存在脱粒、坑槽、沉陷变形等病害，本次设计施工 起点聚业大街（桩号 0+000），施工终点丁二十五路（桩号 2+2650208）道路全 长2265.21m道路沿线主要与锦竹路、柳营东路、丁二十二路、丁二十五路相 交该路的建设对改善净月开发区道路通行能力起到重要作用二、设计概要1 ）道路设计原则 依据对道路病害的现状调查，道路的修建年代、结构形式、取芯结果以及 甲方要求确定道路的补强设计建议春融后补测路面弯沉值以便提供补强设计 依据2） 道路横断面设计道路横断面为一幅路行驶，车行道 16m--20m=不修人行步道由于受到既 有道路横坡控制，本次梧桐街补强设计， 道路采用双向 1.5 ％横坡由路中心到外3） 道路纵断面设计 根据既有道路高程及自然地势，结合路两侧及既有路口、门口高程进行纵断面设计4） 路面补强设计根据道路病害情况对道路进行补强施工时首先对既有路面进行拆除，拆除厚度为平均 3 cm左右，然后喷洒石油沥 青粘层油，在铺砌两层沥青面层，采用粗粒式沥青混凝土 AC-25 调坡找拱，道 路两侧既有门口、路口根据既有门口、路口高程适当调整补强厚度，避免积水 现象发生。
5）具体结构形式： 结构一：5cmSBS 中粒式沥青混凝土 AC-16PC-3乳化沥青粘层油 0.5L/ m7cm粗粒式沥青混凝土 AC-25PC-3结构二:乳化沥青粘层油 0.5L/ m5cmSBS 中粒式沥青混凝土 AC-16PC-3乳化沥青粘层油 0.5L/ m7cm粗粒式沥青混凝土 AC-25PC-2乳化沥青粘层油 1.0L/ m3撒 15#钉子石（0.3 m / 100 m215cm 二灰碎石（ 6： 14：80）15cm二灰碎石（6: 14: 80 ）30cm石灰土（ 12: 88）总厚： 72cm与各路口、门口相交处采用顺接处理，结构如下:平均6 cm SBS改性中粒式沥青混凝土 AC-16 石油沥青结合油 0.5L/ m2、 立缘石现状梧桐街道路沿线两侧立缘石为早期剁斧石并伴有破损、 倾斜、倒塌现象，所以本次道路改造既有利缘石全部拆除，更换成锯切石料立缘石新建缘石外露15 cm,材料采用锯切石料，直立缘石规格25 cmx 15 cmX 99 cm,曲立缘石规格 25 cmX 15 cmX 49 cm3、 既有管线、检查井、收水口及连接管既有排水管线:全线进行疏通利用 既有检查井:进行调高及加固处理， 既有收水口:进行调高处理。
第三章 施工总体进度计划及保障措施一、施工准备（一）现场准备：1、组织项目部相关技术人员对现场进行全面的勘察、 对路况病害进行详细调查， 对其位置详细标记，确保工程顺利进行2、人员进场后，建设项目部办公室、工人宿舍、料场等临建设施，并接通水、 电保证现场施工人员的正常生活二）技术准备：1、依据施工图纸、文件，组织有关技术人员认真审阅图纸和相关文件，熟悉工 程的特点和结构，对图纸及相关文件有疑问时及时与设计单位沟通2、会同设计单位，在一级技术交底的基础上，做好二、三级的技术交底，并做 好复测，确定无误时方可施工，如有不符及时与设计人联系3、做好开工前的测量及试验仪器检验工作，配备足够数量的仪器，以满足工程 施工的需要4、对机械作业人员及施工作业人员进行相对应的技术培训5、会同业主、 监理、质检等部门对施工材料取样试验， 及时做出相关试验数据， 用以指导工程施工、质量评定及材料的采购6、编制关键工序的施工作业指导书，对参加施工人员进行安全质量教育，对特 殊工种的人员进行岗前培训7、在认真阅读、理解设计文件，熟悉招标书，合同条款的基础上，本着优质高 效、先进、适用，有利于环境保护，有利于保证安全，有利于全面创优的原则， 编制好实施性施工组织设计。
施工组织设计报上级主管单位批准后，作为指导 施工生产和环境保护工作的依据三）物资准备： 对于工程所需材料如沥青混凝土搅拌料、商品混凝土、水泥、碎石、边石 等大、中、小型材料，制定详细的进场计划，工程开工后，由材料采购科立即 和厂家签定购货合同，制定所需材料的进场时间和运输方式，确保材料的及时供应并在施工现场布置好各种材料堆放、存储的场地，按照施工进度安排,保证所需物资材料及时进场，确保工期具体详见材料计划表）材料计划表序号材料名称单位数量进场日期2012备注1水泥 3.25Mpat41随工程进度陆续进场2中粗砂m345随工程进度陆续进场3碎石m3280随工程进度陆续进场4生石灰t1163随工程进度陆续进场6红砖千快14随工程进度陆续进场7一灰碎石m390000随工程进度陆续进场8乳化沥青t85随工程进度陆续进场9石油沥青t31随工程进度陆续进场10商品混凝土 C15m320随工程进度陆续进场11粗粒式沥青混凝土m34074随工程进度陆续进场12中粒式沥青混凝土m32300随工程进度陆续进场13料石 490x250x150m514随工程进度陆续进场14碎石30〜40mmm339随工程进度陆续进场15石灰：粉煤灰：碎石6:14:80m38960随工程进度陆续进场16料石 990x250x150m4014随工程进度陆续进场17钢筋混凝土排水管（承插口 ） 300mmm231随工程进度陆续进场（四）机械设备准备：对于本项工程，公司领导高度重视，为完成此项工程配备了机械性能良好、 操作灵活、可靠性高的机械设备进场，拟投入的机械设备均已检修完毕，可随 时投入使用。
并选派有丰富操作经验的技术工人，储备充足的配件，以保证机 械设备的工作效率具体详见下表）拟投入本标段的主要施工设备表序设备名称型号数量国别制造额定 功率KW生产用于施备号规格（台）年份年份能力工部位注1挖掘机（具备 破碎功能）PC200/220-82日本2007/2003145良好全部工程2压路机12-15t2200873.5良好道路工程3推土机T16022004160良好全部工程4三轮光轮 压路机18-21t2200673.5良好道路工程5洒水车东风14222009160良好全部工程6振动压路机YZ18C22007133良好道路工程7双驱双振 压路机DD1102德国2006140良好道路工程8装载机ZL5022004162良好全部工程9发电机组30GF2200630良好全部工程10发电机组12GF2200612良好全部工程11摊铺机HAMER2德国2001160良好道路工程12冲击夯HZ686日本2006良好道路工 程13水泵HZ404:2008良好施工排水14沥青洒布机4000L1200895良好道路工程15吨翻YF1262006良好全部工程16胶轮压路机18T22008140良好道路工程18砂浆搅拌机300L22004良好全部工程19自卸汽车20T102008良好全部工程20切割机22005良好拆除工程21轴流风机42008良好管线清掏22高压射流枪22010良好管线清掏23管道疏通车12006良好管线清掏24铳刨机12006良好道路工程拟投入本标段的试验和检测设备表序 号仪器 设备名称型号 规格数量国别 产地制造 年份已使用台时 数用途备注1全站仪南方66022006测量2水准仪DIS3-122002测量3经纬仪J222006测量4测绳50米120110试验检测5砼抗压试模15 X 15 X15cm102007320砼试验6塌落度筒319991200砼试验7砂浆试模7.0 X 7.07X 7.07102003110砂浆试验8三米直尺22008检验（五）劳动力准备根据劳动力计划，提前在公司部的施工队伍和劳务基地中进行组织安排， 保证劳动力能及时、有序地进场；对所组织的劳动力进行考核、筛选，选拔有 素质、技术熟练的工人进场。
对施工人员进行进场交底及技术、质量、安全教 育，重要工种和特殊工艺提前进培训，作到持证上岗具体投入劳动力数量见 下表劳动力计划表单位：人工种按工程施工阶段投入劳动力情况5月6月木工66机修工22司机1212砼工1010电工22力工3030瓦工1515伙夫33更夫44管道清掏工合计8282（六）施工测量准备1、根据建设单位组织的现场技术交底和交桩， 由项目部测量员组织实施施工复 测2、用全站仪及水准仪对本标段的道路边线、水准点进行复测3、根据施工需要，在本合同段设置施工用的临时水准基点4、进行横断面测量，为本合同段工程数量计算及施工提供可靠的技术数据七）临时设施的准备：根据业主的要求和现场的实际情况，结合工期本着就近、交通便利、不影 响居民正常生活，减少污染，标准化管理的原则布置临时设施临时用地见附表八）场地清理清除施工现场所有防碍施工的设施， 并在施工现场必要处设置防护栏、 板， 为施工提供方便九）施工环境 根据现场实际需要确定临时道路、动力线路、供水管线、施工场地、砂浆 拌和场地等，其它临时设施，经工程师批准后迅速实施对砂浆拌和场地处理， 确保集料不受污染，场地整洁施工保证施工现场场地整洁，道路畅通。
二、施工组织机构及人员配置1、施工组织机构 针对本工程施工特点，我公司抽调参加过类似工程施工的，具有丰富施工经验、年 富力强、有高度责任心的管理人员和工程技术人员组成管理能力强、技术水平高的项目 经理部，组织本工程施工根据本工程工期紧、工程量大、技术含量高、任务重的特点，项目部下设八个职能 部门（计划经营部、财务核算部、施工技术部、设备物资部、安全质检部、试验室、综 合办公室、医务室） ，进行计划、进度、质量、安全、合同、工程技术、材料设备、劳 务后勤等管理同时，项目部组建 4 个施工工区：路基工区、排水工区、路面工区、桥 梁工区，各工区下设作业班组具体负责各分项工程的施工2、人员配备根据本标段的工程量、现场施工条件及要求的工期，项目经理部及各工程施工队计 划配备人员如下：项目管理机构组成表职务职称执业或职业明备注证书名称级别证号专业K七/中养老保险项目经理海工程师注册 建造师二级00005029市政公用已交项目总工太平高级 工程师书高级2007605B608道桥已交道路排水 工程师泽凯工程师书中级2008602C406道桥已交试验检测 工程师伟工程师书中级2008602C527道桥已交质检工程师周忠秋工程师书中级2008602C359道桥已交计划统计 负责人任德新工程师书中级2008602C352道桥已交测量工程师白鹤工程师书中级2008602C436道桥已交财务负责人汉东会计师书中级会计已交专职安全员祖宏业工程师书中级吉建安C（ 2010）0004149安全员已交主要人员简历表附1:项目经理简历表项目经理应附建造师注册证书、安全生产考核合格证书、职称证复印件及未担任其 他在施建设工程项目项目经理的承诺书，管理过的项目业绩须附合同协议书复印件。
类 似项目限于以项目经理身份参与的项目姓名海年龄31学历本科职称工程师职务项目经理拟在本工程 任职项目经理注册建造师执业资格等级二级建造师专业市政公用安生生产考核合格证书吉建安 B（ 2009）0000571毕业学校2002年毕业于工程学院 路桥专业主要工作经历时间参加过的类似项目名称工程概况 说明发包人及联系2006年6月2006年10月市中环路二期延北路、 街工程三标段道路长1267 米，雨水1270 米，污水1300米市投资开发:02007年6月2007年9月长江路经济开发区的兴 旺路、北兴路和富盈路 道路工程(第三标段)沥青砼路面34830平方 米，排水4478米长江路经济开发区投资发展有限 责任公司2008年4月2008年11月江源区沿江南路道路及 排水工程道路长420米，雨水379米，污水443 米白山市江源区建设局:02009年8月2009年10月市宽城区凯旋北路(1+695— 2+455.8 )道路排水工程道路长760.8米，道路宽度28米市宽城区城市建设开发有限责任 公司2010年9月2010年11月建设街工程道路2900米白山市市政基础设施建设领导小 组办公室:02011年7月2011年8月汪清县汪清镇东新一路 道路及排水工程道路48816平方米；排水1200 米汪清县城市棚户区改造领导小组 办公室:0附2:主要项目管理人员简历表 第1页项目总工（技术负责人）及附录6资格审查条件中其他主要管理人员和技术人员均需填 写此表（每人填写一）。
附注册书、职称证、养老保险复印件，专职安全生产管理人员 应附安全生产考核合格证书，主要业绩须附合同协议书岗位名称项目总工姓名太平年 龄50性别男毕业学校建筑工程学院学历和专业道桥本科毕业时间1990拥有的执业资格职称证专业职称高级工程师执业书编号2007605B608工作年限22主要2004年5月一2004年8月任市城市道路工程二标段技术负责人2005年5月一2005年7月任永吉经济开发区路、建设路沥青混凝土道路及排水工程技术负责人工2006年6月一2006年10月任市中环路二期延北路、 街工程三标段技术负责作人2007年6月 2007年9月任长江路经济开发区的兴旺路、北兴路和富盈路业道路工程（第三标段）技术负责人绩2008年4月一2008年11月任江源区沿江南路道路及排水工程技术负责人2009年8月一2009年10月任市宽城区凯旋北路（1+695— 2+455.8）道路排及水工程技术负责人担2010年9月一2010年11月任建设街工程技术负责人2011年7月一2011年8月任汪清县汪清镇东新一路道路及排水工程技术负任责人的主要工作三、工期目标施工总工期： 61 日历天按招标文件要求，我单位安排：计划2012年 5 月1 日开工至 2012年6月 30日竣工。
若实际开工日期有变， 我们亦将相应调整施工进度计划 本工程工 期为 92 日历天，有效工期从业主签发的开工通知第二天算起 （详见施工附表 四进度横道图）三、工期保证措施1、保证体系(2) 执行计划月进度计划、周度计划根据总进度计划先由项目部编制， 报公司和业主(监 理)审批后下达月、旬、日作业计划由项目部生产副经理负责，由生产计划部门制订，并 落实到各班组及各分部对月、旬、日计划完成情况，定期进行检查，每天进度由各分部控制和掌 握，每天的调度会议由分部负责人召开，每月、 每周由项目经理召开定期调度会调整资源，米取措施确保旬、月计划完成，并将计划完成情况报业主和监理公司每月度召开一次计划会议，检查计划完成情况，分析存在的问题，提 出解决办法，重新调整计划和资源3) 工程计划监督措施为了使各项工作能够按预订的计划执行，满足合同文件的要求，拟由主管 经营的项目副经理负责计划执行监督管理工作项目部各项工作的月计划都必 须上报项目经营副经理审查备案4) 计划执行监督工作职责预估计划安排的工作是否在各执行人或部门的工作能力之，是否满足合同 的要求，并提出审查意见，上报项目经理每天对照计划检查各项工作进度是否按计划进度进行。
如有滞后现象，及 时查明原因，并书面通知执行人或部门，督促他们采取有效措施，限期赶上进 度计划每月底对各项计划执行情况进行评估、总结，提出书面考核及改进意见,及时报给项目经理，同时通报各有关责任人注：“偏差”有滞后与超前之别，当超前或有超前可能时，也应修订并执行可以超前完成的计划 2、保证措施（1） 为保证在计划工期竣工，我方将精心组织，合理安排、科学管理，事先制 定施工进度总体计划，每旬向监理工程师上报计划完成情况，发现计划拖后及 时查找原因，分析解决措施，调整计划2） 该工程采用平行流水作业方式，以增加施工强度和效率，达到缩短工期的 效果3） 科学的运用计划技术，在精确计算的基础上，统筹安排作业班组，有效地 发挥人力、物力、机械设备的作用，确保工程的顺利进行4） 加强实施性施工组织设计，选择最优施工方案，做到点线明确、轻重分明、 施工计划可靠、资源配置得当，在施工中按计划精心组织，合理安排，科学有序5） 广泛的应用成套的施工机具，充分发挥机械作用根据本工程特点，配备 性能良好、高效先进的施工机械采用先进的施工方法，制定合理的施工工艺， 及时下达施工作业指导书，便于各班组按照指导书具体操作。
6） 加强施工计划管理对工程的重点、难点和关键工作进行控制，认真研究, 优先安排施工，增加人力、物力、财力的投入，确保分项分部工程按期完成对施工计划做到日保旬、旬保月完成施工进度计划在保证质量、安全前提下， 尽可能多开展流水施工，控制作业循环时间，合理安排作业层次，减少雨季对 施工影响，利用大好季节加快施工进度7）对施工进度进行控制，确保资源合理配置根据施工组织设计或监理及其 他有关的工期要求，适时根据工程进展，调整资源配置，实现工期目标第四章 工程质量保证措施和创优计划一、工程质量目标： 确保本工程全部达到《城镇道路工程施工与质量验收规》验收标准工程一次验 收合格率达到 100%二、保证目标实现的技术、组织措施1、成立以项目经理为组长，技术负责人和项目副经理为副组长的创优管理小组2、开展全面质量管理教育，深化和增强职工的创优意识“质量第一，预防为主” 是我单位一贯遵循的准则，为了保证能够实现该项目工程的质量目标，决定采取 以下措施3、针对本工程特点，制定各项工程的创优措施，使所有施工人员明确创优目标 在施工过程中，接受监理工程师监督，进行自检，互检，交接检，并定期和不定 期地进行质量检查，制定奖罚措施。
4、制定切实可行的质量检查程序， 使施工生产过程的质量和产品质量处于受控状 态5、提高质量意识，健全落实各项制度（1）在经理部领导干部中树立“质量是效益，质量是信誉，质量是企业生命线” 的观念，是全体管理人员的头等大事2）教育职工， 使其认识到质量工作好坏与每个人利益息息相关 搞好质量工作 必须由全体职工来抓，从各个施工环节抓起，把搞好质量工作变成职工的自觉行 动3）施工前组织技术人员， 管理人员严格审核图纸， 发现问题及时与业主取得联 系，待确认后再进行施工4）严格按照设计图纸，国家标准，施工技术规和业主的有关规定进行施工5）推行全面质量管理，施行项目分解及目标管理加强“QC小组的攻关作用， 并强化施工与科研相结合，积极推广新技术，新工艺，新材料，创该项目全优6）坚持测量原则双检制，隐蔽工程签证，质量挂牌，质量讲评，质量双检，质 量事故分析， 质量事故通报处理等各项之有效的质量管理制度， 以及质量终身制7）严格执行施工前的技术交底制， 对作业人员进行质量教育和考核， 确保工程 质量8）项目经理部建立严密的质量检查组织机构， 充分发挥质检机构和专职质量人 员的作用在我方自检，互检，专检的前提下，提供各种便利条件，积极主动， 热情地配合监理工程师工作，接受监理工程师的监督，保质保量地完成合同施工 任务。
9）加强质量经常性的检查，建立质量检查程序 坚持质量工作四大检查制度：开工前检查，施工中检查，隐蔽工程检查，定期质 量检查质量“三检制”：自检，互检，交接检 质量“三工序”制：检查上道工序质量，保证本道工序质量，创造或提供为下 道工序的质量条件10）坚持作业人员持证，挂牌上岗制，工地作业机械人员，实验人员，驾驶人 员有事离岗时，必须取得监理工程师的同意6、实行工程质量挂牌管理，增强施工人员责任感将工程规模，开工日期，质量 目标，岗位责任人一一明示，以利于增强透明度和责任感7、健全激励机制， 严格奖罚制度定期开展质量创优劳动竞赛及时进行总结评比， 重奖质量优良者 对在质量工作中做出重要贡献的技术人员， 管理干部及有关人 员给予奖励，对不按“规”组织施工，造成质量低劣或质量事故，在行政处分的 同时，对有关人员进行经济处罚8、所有向业主提交的报告都要认真详细，包括开工报告，施工方案，施工组织计 划，工程进度计划，工程实施过程中的年度，月度施工计划等9、采用质量动态管理办法，进行质量控制随时将工程质量检验结果，材料试验 项目，取样地点，试验方法，试验人员，实验结果的评定合格与否输入计算机， 利用计算机建立工程质量数据库，绘制工程质量指标管理图，正态分布曲线报业 主审查。
10、所有实施性施工方案，施工方法，施工工艺都必须经业主认可后，方可正式 施工11、项目经理部设工地试验室，并配备必需的仪器设备和有经验的试验员，负责 日常的工地试验工作，密切同现场的联系 ，计量器具必须按期进行校验， 在检验 有效期方能使用严把材料采购，进场，使用，检验关用于工程的原材料半成 品均按质量要求，均向我单位合格分供方定货所有材料必须有出场合格证，无 合格证的材料不得进入工程使用12. 保证工程质量的控制及检测计量措施：（1）压实度的控制与检测：密实度检测，是控制土基，路面基层，面层压实度质 量的重要环节，也是评价工程质量和压实效果的基本手段，对于确保工程质量极 为重要为了有效地控制压实质量，确保工程进度，把检测方法分为两类，即环 刀法和灌砂法2）测量的控制与检测：① 选派技术水平高操作熟练的技术人员组成项目经理部和工程队两级精干的测 量队伍项目经理部测量队主要负责控制测量， 放线定位测量和对工程进度复核， 检查及其他抽查性测量工作工程队测量班由测量队派人进行帮助和监督，负责 掌握检查施工进度，工程质量自检等测量工作② 装配先进的测量仪器，项目经理部配全站仪，水准仪等先进的测量仪器，以便 充分地保证测量精度。
③ 测量时认真做好记录，所有施工测量记录和计算成果均按工程项目分类装订成 册，并附有很必要的文字说明，隐蔽工程的施工测量资料（即测量记录和计算成 果），作为隐蔽工程的质量检查的附件， 施工测量资料及竣工测量资料， 作为工程 竣工验收的附件第五章 主要分部分项施工方案和技术措施一、施工方案1、针对行车道原有道路麻面、轻微网裂、一般坑槽通过铣刨可以剔除的病害制 定此维修方案将沥青混凝土面层铣刨后，同监理、业主共同现场认定，不用处理基层的， 将基层清扫干净，喷洒乳化沥青粘层油 0.5L/卅，下面层为7cm粗粒式沥青混凝 土（ AC-25）,结合油采用乳化沥青0.5L/卅，上面层为5cm中粒式沥青混凝土 （AC-16） 2、针对行车道道路翻浆、严重龟裂、路面变形等基础破坏的病害，制定此维修坑洞、翻浆、和重度网裂一旦形成，车辆轴载会加速对其和周边路面的破坏， 尤其是当雨水下渗至路面结构层时因此，需及时刨除修复上述路面病害及周 边松散结构，提高路面使用的安全性和舒适性拆除原有道路基层 70 m5cmSB防粒式沥青混凝土 AC-16 PC-3乳化沥青粘层油0.5L/ m2> 7 cm粗粒式沥3青混凝土 AC-25, PC-2乳化沥青粘层油1.0L/讥 撒15#钉子石（0.3 m3 / 100 m2） > 15cm二灰碎石（6: 14: 80）、15cm二灰碎石（6: 14: 80 ）、30cm石灰土 （ 12： 88）3、 针对相交路口、门口道路顺接，制定此方案清扫后喷洒乳化沥青粘层油 0.5L/ m ,平均铺筑6 cm中粒式沥青混凝土（ AC-16）。
4、 边石砌筑及维修由于道路高程提高 8厘米，原有边石高程也提高 8厘米将主路两侧原有边 石及基础全部拆除， 在原有高程基础上提高 8厘米边石基础重新砌筑 测量人员 首先假定水准点高程，对全路段边石高程进行复测、调差砌边石先检查道路中线，并重新钉边桩，直线部分用小线放线，曲线部分 加密桩放线，随时检测边石线，并标出边石顶面高程，砌筑时，钉桩挂线后， 严格检查边石的尺寸和外观质量，严禁使用缺棱少角的破损边石，挑选符合标 准的边石、沿基础一侧依次放好，铺筑垫层后，再根据设计要求的基础及靠背 尺寸浇筑混凝土，按放线位置安砌边石，确保稳固、线直、圆顺、无折角砌 筑过程中做到直线直顺，曲线圆滑，灰缝均匀、勾缝饱满、牢固施工程序：施工测量放线一人工创槽一砌筑一勾缝养生（ 1 ）施工测量放线:按边里皮钉小型门板，直线部位二十米一桩，曲线部位酌 情加密 2）人工创槽:按桩位置挂线，以线为准，槽底要创平整，达到要求深度，不准少挖也不许超挖3）砌筑：按设计要求铺垫标号为 C15 素砼，按桩标高线绷紧中间应加柱，挑 线并穿直，防止塌腰，按线砌边石，缝宽要均匀，勾缝用 100#砂浆，砂浆要饱满4）养生：覆盖塑料布养生 3 天，防止碰撞。
5）校正：沥青混合料摊铺完后，对碰撞的边石进行挂通线校正 6、检查井修复 由于梧桐街车载量较大，除造成路面破损外，检查井破损也比较严重对检查井处理如下：拆除原有井圈并重新浇注厚度为20cm C25干硬性混凝土，浇注 面积为1.5mX 1.5m7、沥青混凝土施工工艺（1） 喷洒乳化沥青 结合油选用乳化沥青，采用喷嘴经过改进的专用喷洒设备喷洒用量约为0.5 L/卅对于喷洒的石油沥青在路槽低洼处不可避免地出现积液问题，安排 专人用拖把拖干，石油沥青喷洒过量处予以刮除在纵、横接缝等边角处由人 工补洒以使新摊铺路面与原路面能完全粘结：结合油浇注后，严禁任何车辆 在作业面上行驶2）粗粒式沥青砼施工工艺 本项工程容是在验收合格的基层上，按照设计图纸的要求和监理工程师的 指示铺筑粗粒式沥青砼施工设备：沥青混合料摊铺机选用进口自动摊铺设备，并能够对沥青砼进 行初步夯实压实机械选用钢轮和光轮振动压路机配套联合使用，按合理的压 实工艺进行组合压实，并配备振动夯板、人工热夯等小型机具，以用于压路机 不便进行压实的部位施工程序：下层表面的整修及路缘石的处理一混合料的摊铺与修整一混合 料的碾压—混合料接茬和修整—取样和试验开放交通。
① 下层表面的整修及路缘石的处理A、 在即将摊铺沥青混合料之前，把下层表面的松散或有害的材料认真清除干净B、 将路缘石，检查井和其它结构物的接触面上均匀地涂上层粘层沥青，然后再 紧靠着这些接触面摊铺沥青混合料② 混合料的摊铺与修整A、 摊铺混合料之前，对下层进行检查，并取得监理工程师的批准B、 应采用全幅摊铺，以减少纵向接茬、防止纵向开裂，自路边向路中摊铺，同 时要保持横向齐头顺序向前进行C、 连续稳定的摊铺是提高新铺路面平整度的重要措施， 摊铺机的宽度进行调整 选择，做到缓慢、均匀、不间断的摊铺摊铺过程中不能随意变换速度，避免 中途停顿，防止铺筑厚度，温度发生变化，影响摊铺质量D机械不能摊铺和修整的地方，用手动的工具摊铺和整修③ 混合料的碾压A、 当沥青混合料的摊铺，整平并对不规则表面修整后，随后对其进行全面的均 匀的压实当混合料处于合适状态，碾压不会引起过分位移，开裂或推移时进 行碾压，为使混合料在良好工作状态时为达到要求的压实度的要求确定碾压顺 序和压路机型号B、 碾压从一边或一侧开始，并在纵向平行于道中线进行，根据机械型号确定重 叠宽度C、 初压用双驱双振压路机碾压两遍，然后进行修整。
D复压用12— 15T三轮压路机碾压2—4遍E、 终压用18— 21T三轮压路机碾压2—4遍F、 沥青混合料开始碾压的温度，正常施工不低于 110摄氏度，低温施工不低于 120摄氏度，不超过 175摄氏度，碾压终了温度为 70摄氏度G路面形成后未冷却之前，禁止车辆通行，防止杂物落在新铺路面上H、保持车轮与沥青路面之间湿润，防止粘结I 、机械压实不到的局部用手动机械夯等小型机械压实J、有缺陷的沥青混合料予以清除更换④ 混合料接茬和修整A、摊铺沥青混合料工作连续进行，减少不必要接缝数量，横向接缝施工时，接 缝处用与压实面厚度相同的挡板，使端部整齐，上下层的横向接缝错开 1.0 米 以上B、沥青混合料中，下层的横向接缝采用斜面接缝，横向接缝上层采用垂直的平 接缝C、铺筑接缝时，对已压实部分进行局部加热处理，以加强新旧混合料的粘结⑤ 取样和试验：按照施工技术规的要求测定集料级配和沥青含量，压实度、厚 度、平整度、弯沉值，中线偏位，纵断高程，宽度和横坡的检测，各项检测结 果均上报监理工程师⑥ 外观鉴定标准：施工完成后的沥青砼表面平整密实，无泛油、松散、裂缝、 粗细集料集中等现象，无明显碾压轮迹，接缝紧密平顺，面层与路缘石及其它 构筑物衔接平顺，无积水现象。
3）改性沥青砼路面施工工艺 改性沥青混合料路面的施工工艺，除相对于改性剂、改性沥青和改性沥青混合料需要做的特殊工作，以及由于改性沥青粘度较高，各个工序的施工温度 相应提高外，与普通沥青混合料路面相比无显著区别施工程序：施工准备f运输f混合料的摊铺与修整f检验、检测f开放交通① 施工准备：首先检查下基层是否符合规要求，再进行施工放线，尽量在改性 沥青混合料路面施工前，铺筑100m试验段，以确定材料进场时，初碾、复碾、 终碾的温度，摊铺的虚厚，采用的机械型号、碾压的遍数、速度及振动压路机 的频率与振幅选择摊铺、碾压混合料的机械设备，并做必要的检验，以保证 工程质量② 运输：采用自卸车辆运输，机械数量根据摊铺的速度以不间断的供料车流， 便于卸料可在车箱底板、侧板抹一层隔离剂，严禁使用纯石油制品雨季施工 时，运输应采用防水的篷布遮盖，防水芷布应覆盖整个运料车③ 混合料摊铺：改性沥青混合料应保持连续、均匀、不间断的摊铺方法以保证路面平整，施工温度在规定的普通沥青混合料施工温度的基础上提高 10 °C—20C，当气温低于10C时，不得进行改性沥青路面的施工④ 混合料的碾压：改性沥青混合料应在摊铺以后紧接着进行，在初碾和复碾过 程中，宜采用同类压路机并列成梯队压实，不宜采用首尾相接的纵列方式。
A、采用振动压路机碾压轮迹的重叠宽度不应超过 20cm振动碾压以一遍为宜， 最多不超过 2 遍，终碾不得振动振动频率、振幅大小应与路面厚度协调，厚 度较薄时宜采用高步频低振幅B、 米用静载钢轮压路机时，压路机轮迹重叠宽度不应少于20cm初碾的速度按常规，采用轻碾，用双驱双振压路机至少 6—8 遍，轮迹应及时平整C、 对型号SMA及 OGFC昆合料不得采用轮胎压路机碾压，在有超高的路段施工时，应先从低的一边开始逐步向高的一边碾压D改性沥青混合料的进厂温度170C以上，摊铺温度160C— 170C，碾压温度 在140C左右E、在低温条件下进行碾压时，可根据混合料的温度和降温速度掌握好碾压时间， 应在混合料温度降到120C前结束碾压⑤ 混合料接茬和整修：A、 纵向缝：采用两台摊铺机成并列梯队方式进行摊铺时，纵向缝采用热接两 台摊铺机间距宜在15m-30m整平板设置在同一水平当不得不采用冷接时宜采用平接缝，也可采用低热缝，接茬冷接必须是直 茬，不允许搭接平接缝：可采用挡板或施工后用切割机切齐，自然缝，在施工中自然形成 的缝，比较整齐可不使用切割机，但应清除松散的混合料，接缝处不干净时可 采用涂粘层油，搭接宽度不应大于 10cm。
B、 横向缝：改性沥青混合料路面铺筑期间，当需要暂停施工时，中、下层可采 用平接或斜接，上层应采用平接，宜在当天施工结束后切缝，清理干净横向 接缝碾压时宜按垂直车道方向沿接缝进行⑥ 最终的检测、检验：在改性沥青混合料路面施工前、施工中、竣工后都应做 此项工作，重要是对高程、横坡度、平整度的检测，密实度的检验工作，而压 实度多数是采用钻芯取样的方法⑦ 开放交通： 沥青混合料温度降到一般气温时， 即可开放交通， 但必须用 18-21T 压机碾压，在没有轮迹的情况下，经过实测检验合格后开放交通8、管线清掏方案 管线清掏采用高压射流技术配合管道疏通铰车，由于管线有害气体容易聚集，因此在施工前应对其进行强制通风，对有害气体进行检测合格后方可进入检查井，并在现场放置氧气瓶、防毒面具，设备、更换应逐台进行，施工前打开所有检查井盖，并在检查井放置轴流风机，使检查井下部强制通风，由专业清淤队伍清除管线，淤泥、垃圾、残渣首先将高压射流枪放入管线，通过高压反作用原理，喷枪进入管自动旋转，向前移动，将管淤泥卷起，使淤泥稀释， 用淤泥泵通过软管抽到罐车外运、消纳清掏由下游开始向上游冲刷，直到管 线畅通为止9、维修过程中的注意事项：（1）切割；在面层和基层病害处理中，病害位置均需进行规则切割。
2）彻底处理；在病害处理中，特别是罩面前，必须对中、重度网裂、不规则 裂缝、重度纵横向裂缝、坑槽、沉陷、重度松散、重度车辙等病害进行修补， 以保证病害处理的彻底性部分路段翻浆类病害严重， 病害处理时， 应注意对此类病害进行彻底处理 病害部位开挖至基层后应采用有效方法彻底排出明水，截断水源，然后再进行 基层、面层材料的分层回填3）结合油结合油用量为 0.5L/m 2，在正常气温条件下，结合油用量以规规定的上限控 制；气温较高的情况下宜适当降低用量以避免泛油4）基层回填材料 基层回填材料采用白灰土及块石，白灰土应色泽均匀、比例准确、无腐植 土及砖头等杂物；块石应粒径相似、强度满足设计要求5）分层摊铺、压实 为确保维修后路面的压实度，对于上、下面层和基层病害处理中回填的材 料，必须分层摊铺和压实，分层厚度不得大于 20CM6）浇油：在摊铺沥青混凝土之前必须对下面层清理干净然后浇注结合油既石 油沥青第六章 测量及试验方案一、施工测量方案（一）测量准备工作1、人员配备由于本工程具有工程项目多施工工艺复杂的特点， 我项目部特组建一支测量队， 测量队分为 2 组，特设测量队长 1 名，组员 4 人2、测量执行依据 《城市测量规》、《工程测量规》、《施工测量技术方案》。
3、测量仪器及设备配备 本工程施工测量拟配备如下测量设备及配套设施：（1）全站仪及配套棱镜一套2）自动安平水准仪 4台及 5米双面区格铝质水准尺 2把3）J2 经纬仪 2台4）台式计算机一台5）50米送检钢尺 2 把6） CASIOfx-5800P计算器各2台、fx-4500P计算器各2台 7 ）对讲机 5 台套 8） 5 米卷尺 5 把二）技术方案 根据本工程的特点，其施工测量及原型观测遵循：控制测量、 细部放样、 竣工测量的测量流程进行根据提供的测量控制点，按照使用方便、通视条件好和点位固定可靠的原 则警备路桥四周布设合适测量闭合导线，控制点可布设成平面和高程共用点高程控制与平面控制为二合一点，采用索佳自动安平水准仪及 5 米双面区 格铝质水准尺进行施测，观测精度按相关测量《规》执行每次进行测量观测前，先对仪器的性能进行检测，使仪器能在良好状态下 有效的工作控制点的计算成果作为细部放样的基准点，应做好资料的提交和 点位的保护1、控制测量我部对提供的控制点（包括平面和高程两部分）进行复测，并将复测结果提 交业主、监理，经确认后，结合本站的地面现场实际情况进行加密控制测量、 施工测量 1 ）控制点复测 根据提供的平面及高程控制点、并结合现场实际情况，我部对提供的控制点 进行平面及高程复测。
对于平面控制测量，应满足以下下条件：① 外业水平角观测，U级全站仪不少于一测回；② 导线方位角闭合差不超过土 10" n1/2 ;③ 往返测距一测回，同一边长往返互差不超过土 10mm;④ 导线相对闭合差少于 1/30002）高程测量应不低于以下精度指标要求：① 外业采用往返观测；② 闭合差少于土 20L 1/2mm;观测数据超限时，重测整个测回；重测又超限时，应分析原因并采取相应的措 施重新观测2、临时设施放样 本工程的临时设施包括基坑和生活临时设施等在施工的过程中，根据设 计图纸和工程的实际需要， 进行临时设施的实地放样， 以保证工程的顺利进行， 施工放样采用极坐标法进行放样3、竣工测量 工程竣工后，根据合同的规定和设计的要求，进行工程的竣工测量并提交 相应的测量资料主要有主体结构纵横剖面图;开挖面的地质测绘平剖面图及 其控制点的竣工资料成果二、试验方案（一）试验、检验及资料方案1 、试验、检验的准备工作 根据业主的要求我们将本工程不能自己独立完成的原材料及半成品材料按试验 取样方法进行取样及时送往相应资质等级的试验室进行检测，现场自已能完 成的及时配备相应的仪器2、工程取样工作与记录。
1 ）主要工作容如下：沥青混凝土级配、 含油量检验; 各结构层压实度检验及道路面层弯沉试验; 水泥、砖试验检验;砂、石试验;水泥混凝土、砂浆抗压强度试验 （2）人员配置：试验室设有施工经验的试验工程师 1 名，试验员 2 名，取样员 2 名，全面负责本工程的试验、 检验工作， 按检验评定标准对整个施工过程实施 监督并对检验结果负责二)主要试验、检测技术方法1、水泥混凝土试件制作及养护方法(1)拆卸擦洗试模，部尺寸允许偏差为：棱边长度不超过 1伽，直角则不超过 0.5 2 )取具有代表性的混凝土，在混凝土车到场后浇注一段时间后接取混凝土， 取样后立即进行人工翻拌均匀，而后装模成型 3)分两层将混凝土装入试模，每层插捣 25 次，捣固时按螺旋方向从边缘到 中心均匀地进行插捣底层时，捣棒到达模底，插捣上层时，捣棒插入该层底 面下20〜30伽处插捣时应用力将捣棒压下，不得冲击，捣完一层后，如在棒 坑留下，可用捣棒轻轻填平试件抹面与试模边缘高低差，不得超过 0.5伽 4)试件养护：试件成型后，用湿布覆盖表面，在室温 20±5C,相对湿度大于50%勺情况 下，静放 1 〜 2 昼夜，然后拆模并作第一次外观检查、编号，对有缺陷的试件应 除去，或加工补平。
将完好试件标准养护至试验时止，标准养护室温度20±3C，相对湿度大于90% 以上，试件宜放在木架上，间距为 30〜50伽，并避免用水直接冲淋至试验龄 期时，自养护室取出试件，并继续保持其湿度不变如试件与构件同条件养护， 亦应尽量保持与构件相同干湿状态进行试验 5)评定混凝土强度勺试块，必须按《混凝土强度检验评定标准》勺规定，采 用统计方法与非统计方法评定混凝土勺强度2、试验注意事项：( 1 )保证本工程计量器具必须经过检定方准使用 2)根据工程进度做好试验计划准备工作 3)按检验评定标准规定，对原材料及时取样，及时送检，根据使用部位，按 批量取样，并索取合格证严把材料关，遵守“先试验、后使用”勺原则，做 到不合格勺材料绝不使用 4)每天做好试验日记， 将每天勺试验取样进行分析， 试验取样项目填写清楚、 编好号 5)按施工进程分段做好各项实验勺记录和分析，试验中发现问题时，要及时 向技术质检主管汇报，然后进行原因分析，对整个工程勺试验及材料、结构质量情况，用数据进行评定说明三）资料设计 1、开竣工手续：施工许可证、开工许可证（由建设单位提供） 2、施工组织设计：各单位工程施工方案，容齐全，能指导施工，措施可行。
其 审批表签字、盖章逐级上报审批3、技术交底记录：各单位工程按工序切实地进行交底4、原材料与构、配件检验记录；所用材料及各种预制构件的合格证、认证书、 试验单必须齐全1）施工试验记录：原材的试验单；混凝土、砂浆的配比单；混凝土试强度统 计评定表及混凝土抗压强度试验报告2）沥青混凝土有沥青混合料厂提供的标准密度资料、 沥青混凝土压实度记录、 沥青混凝土摊测温记录3）各种施工记录：施工日志、混凝土开盘鉴定及混凝土浇注申请、混凝土浇 注记录、混凝土温记录4）测量复核记录：测量复核记录、工程测量定位。
