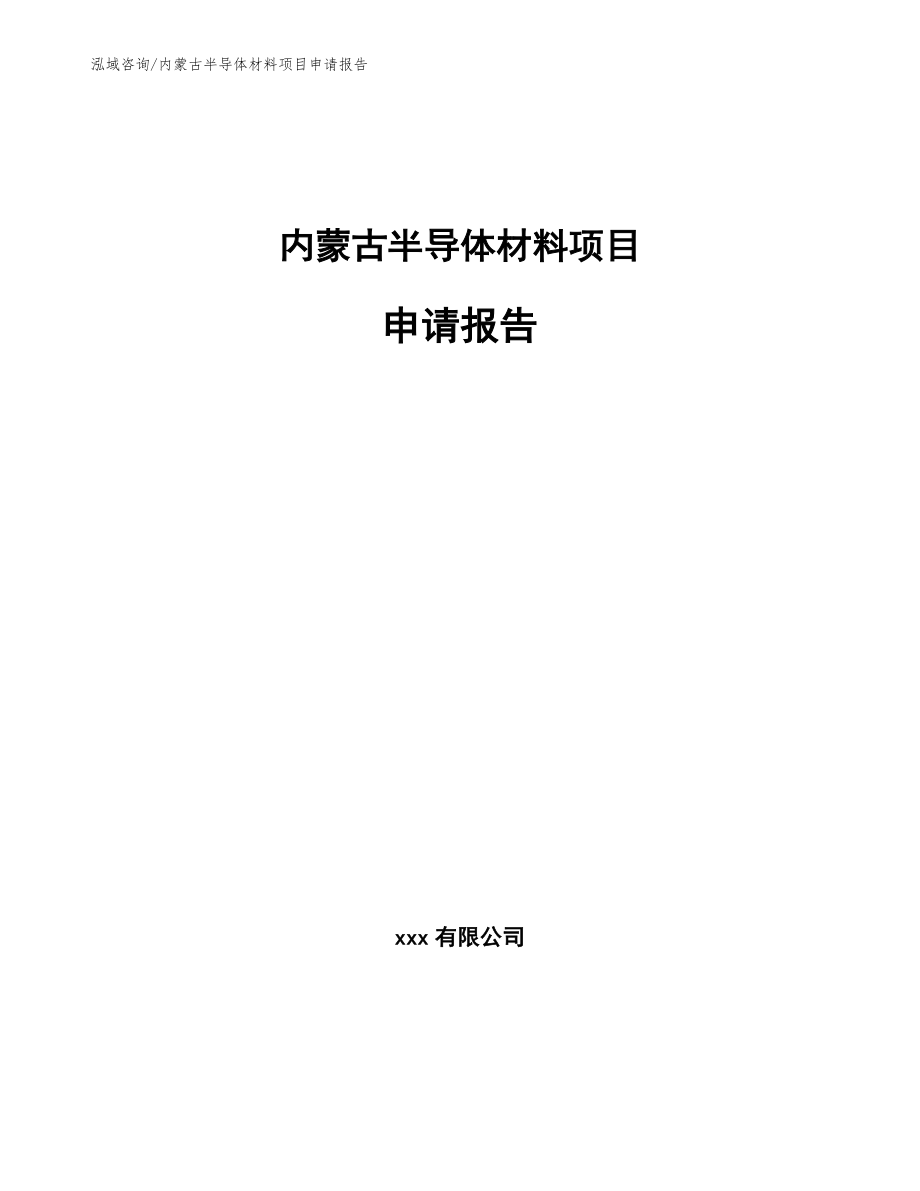

泓域咨询/内蒙古半导体材料项目申请报告内蒙古半导体材料项目申请报告xxx有限公司报告说明芯片封装工艺流程包括来料检查、贴膜、磨片、贴片、划片、划片检测、装片、键合、塑封、打标、切筋打弯、品质检验，最终是产品出货在这一过程中，就需要用到封装基板、引线框架、键合丝、包封材料、陶瓷基板、粘接材料等封装材料，这些材料是芯片完成封装出货的重要支撑根据谨慎财务估算，项目总投资22088.88万元，其中：建设投资17071.81万元，占项目总投资的77.29%；建设期利息220.14万元，占项目总投资的1.00%；流动资金4796.93万元，占项目总投资的21.72%项目正常运营每年营业收入40700.00万元，综合总成本费用32299.82万元，净利润6142.84万元，财务内部收益率20.92%，财务净现值8669.51万元，全部投资回收期5.66年本期项目具有较强的财务盈利能力，其财务净现值良好，投资回收期合理本项目生产线设备技术先进，即提高了产品质量，又增加了产品附加值，具有良好的社会效益和经济效益本项目生产所需原料立足于本地资源优势，主要原材料从本地市场采购，保证了项目实施后的正常生产经营。
综上所述，项目的实施将对实现节能降耗、环境保护具有重要意义，本期项目的建设，是十分必要和可行的本期项目是基于公开的产业信息、市场分析、技术方案等信息，并依托行业分析模型而进行的模板化设计，其数据参数符合行业基本情况本报告仅作为投资参考或作为学习参考模板用途目录第一章 项目承办单位基本情况 8一、 公司基本信息 8二、 公司简介 8三、 公司竞争优势 9四、 公司主要财务数据 11公司合并资产负债表主要数据 11公司合并利润表主要数据 11五、 核心人员介绍 12六、 经营宗旨 13七、 公司发展规划 13第二章 项目基本情况 15一、 项目名称及投资人 15二、 编制原则 15三、 编制依据 16四、 编制范围及内容 16五、 项目建设背景 17六、 结论分析 19主要经济指标一览表 20第三章 背景、必要性分析 23一、 硅片 23二、 湿电子化学品 28三、 引线框架 31四、 加快战略性新兴产业和先进制造业发展 34第四章 行业、市场分析 36一、 半导体材料 36二、 半导体材料行业规模 38三、 电子气体 39第五章 产品方案 44一、 建设规模及主要建设内容 44二、 产品规划方案及生产纲领 44产品规划方案一览表 44第六章 建筑技术分析 46一、 项目工程设计总体要求 46二、 建设方案 47三、 建筑工程建设指标 48建筑工程投资一览表 48第七章 法人治理 50一、 股东权利及义务 50二、 董事 53三、 高级管理人员 57四、 监事 60第八章 运营模式 62一、 公司经营宗旨 62二、 公司的目标、主要职责 62三、 各部门职责及权限 63四、 财务会计制度 66第九章 节能分析 70一、 项目节能概述 70二、 能源消费种类和数量分析 71能耗分析一览表 72三、 项目节能措施 72四、 节能综合评价 75第十章 组织机构及人力资源 76一、 人力资源配置 76劳动定员一览表 76二、 员工技能培训 76第十一章 项目投资分析 78一、 投资估算的编制说明 78二、 建设投资估算 78建设投资估算表 80三、 建设期利息 80建设期利息估算表 80四、 流动资金 81流动资金估算表 82五、 项目总投资 83总投资及构成一览表 83六、 资金筹措与投资计划 84项目投资计划与资金筹措一览表 84第十二章 经济效益 86一、 基本假设及基础参数选取 86二、 经济评价财务测算 86营业收入、税金及附加和增值税估算表 86综合总成本费用估算表 88利润及利润分配表 90三、 项目盈利能力分析 90项目投资现金流量表 92四、 财务生存能力分析 93五、 偿债能力分析 93借款还本付息计划表 95六、 经济评价结论 95第十三章 项目招标及投标分析 96一、 项目招标依据 96二、 项目招标范围 96三、 招标要求 97四、 招标组织方式 97五、 招标信息发布 99第十四章 风险评估 100一、 项目风险分析 100二、 项目风险对策 102第十五章 总结 105第十六章 补充表格 106建设投资估算表 106建设期利息估算表 106固定资产投资估算表 107流动资金估算表 108总投资及构成一览表 109项目投资计划与资金筹措一览表 110营业收入、税金及附加和增值税估算表 111综合总成本费用估算表 111固定资产折旧费估算表 112无形资产和其他资产摊销估算表 113利润及利润分配表 113项目投资现金流量表 114第一章 项目承办单位基本情况一、 公司基本信息1、公司名称：xxx有限公司2、法定代表人：邱xx3、注册资本：1000万元4、统一社会信用代码：xxxxxxxxxxxxx5、登记机关：xxx市场监督管理局6、成立日期：2015-6-117、营业期限：2015-6-11至无固定期限8、注册地址：xx市xx区xx9、经营范围：从事半导体材料相关业务（企业依法自主选择经营项目，开展经营活动；依法须经批准的项目，经相关部门批准后依批准的内容开展经营活动；不得从事本市产业政策禁止和限制类项目的经营活动。
二、 公司简介公司以负责任的方式为消费者提供符合法律规定与标准要求的产品在提供产品的过程中，综合考虑其对消费者的影响，确保产品安全积极与消费者沟通，向消费者公开产品安全风险评估结果，努力维护消费者合法权益公司加大科技创新力度，持续推进产品升级，为行业提供先进适用的解决方案，为社会提供安全、可靠、优质的产品和服务公司全面推行“政府、市场、投资、消费、经营、企业”六位一体合作共赢的市场战略，以高度的社会责任积极响应政府城市发展号召，融入各级城市的建设与发展，在商业模式思路上领先业界，对服务区域经济与社会发展做出了突出贡献 三、 公司竞争优势（一）工艺技术优势公司一直注重技术进步和工艺创新，通过引入国际先进的设备，不断加大自主技术研发和工艺改进力度，形成较强的工艺技术优势公司根据客户受托产品的品种和特点，制定相应的工艺技术参数，以满足客户需求，已经积累了丰富的工艺技术经过多年的技术改造和工艺研发，公司已经建立了丰富完整的产品生产线，配备了行业先进的设备，形成了门类齐全、品种丰富的工艺，可为客户提供一体化综合服务二）节能环保和清洁生产优势公司围绕清洁生产、绿色环保的生产理念，依托科技创新，注重从产品结构和工艺技术的优化来减少三废排放，实现污染的源头和过程控制，通过引进智能化设备和采用自动化管理系统保障清洁生产，提高三废末端治理水平，保障环境绩效。
经过持续加大环保投入，公司已在节能减排和清洁生产方面形成了较为明显的竞争优势三）智能生产优势近年来，公司着重打造 “智慧工厂”，通过建立生产信息化管理系统和自动输送系统，将企业的决策管理层、生产执行层和设备运作层进行有机整合，搭建完整的现代化生产平台，智能系统的建设有利于公司的订单管理和工艺流程的优化，在确保满足客户的各类功能性需求的同时缩短了产品交付期，提高了公司的竞争力，增强了对客户的服务能力四）区位优势公司地处产业集聚区，在集中供气、供电、供热、供水以及废水集中处理方面积累了丰富的经验，能源配套优势明显产业集群效应和配套资源优势使公司在市场拓展、技术创新以及环保治理等方面具有独特的竞争优势五）经营管理优势公司拥有一支敬业务实的经营管理团队，主要高级管理人员长期专注于印染行业，对行业具有深刻的洞察和理解，对行业的发展动态有着较为准确的把握，对产品趋势具有良好的市场前瞻能力公司通过自主培养和外部引进等方式，建立了一支团结进取的核心管理团队，形成了稳定高效的核心管理架构公司管理团队对公司的品牌建设、营销网络管理、人才管理等均有深入的理解，能够及时根据客户需求和市场变化对公司战略和业务进行调整，为公司稳健、快速发展提供了有力保障。
四、 公司主要财务数据公司合并资产负债表主要数据项目2020年12月2019年12月2018年12月资产总额7612.886090.305709.66负债总额3206.722565.382405.04股东权益合计4406.163524.933304.62公司合并利润表主要数据项目2020年度2019年度2018年度营业收入25483.6320386.9019112.72营业利润4665.183732.143498.89利润总额3827.833062.262870.87净利润2870.872239.282067.03归属于母公司所有者的净利润2870.872239.282067.03五、 核心人员介绍1、邱xx，1974年出生，研究生学历2002年6月至2006年8月就职于xxx有限责任公司；2006年8月至2011年3月，任xxx有限责任公司销售部副经理2011年3月至今历任公司监事、销售部副部长、部长；2019年8月至今任公司监事会主席2、黄xx，中国国籍，无永久境外居留权，1961年出生，本科学历，高级工程师2002年11月至今任xxx总经理2017年8月至今任公司独立董事3、顾xx，中国国籍，无永久境外居留权，1959年出生，大专学历，高级工程师职称。
2003年2月至2004年7月在xxx股份有限公司兼任技术顾问；2004年8月至2011年3月任xxx有限责任公司总工程师2018年3月至今任公司董事、副总经理、总工程师4、丁xx，中国国籍，1976年出生，本科学历2003年5月至2011年9月任xxx有限责任公司执行董事、总经理；2003年11月至2011年3月任xxx有限责任公司执行董事、总经理；2004年4月至2011年9月任xxx有限责任公司执行董事、总经理2018年3月起至今任公司董事长、总经理5、熊xx，中国国籍，无永久境外居留权，1970年出生，硕士研究生学历2012年4月至今任xxx有限公司监事2018年8月至今任公司独立董事6、毛xx，中国国籍，无永久境外居留权，1971年出生，本科学历，中级会计师职称2002年6月至2011年4月任xxx有限责任公司董事2003年11月至2011年3月任xxx有限责任公司财务经理2017年3月至今任公司董事、副总经理、财务总监7、龙xx，中国国籍，1977年出生，本科学历2018年9月至今历任公司办公室主任，2017年8月至今任公司监事8、梁xx，1957年出生，大专学历1994年5月至2002年6月就职于xxx有限公司；2002年6月至2011年4月任xxx有限责任公司董事。
2018年3月至今任公司董事六、 经营宗旨根据国家法律、行政法规的规定，依照诚实信用、勤勉尽责的原则，以专业经营的方式管理和经营公司资产，为全体股东创造满意的投资回报七、 公司发展规划（一）战略目标与发展规划公司致力于为多产业的多领域客户提供高质量产品、技术服务与整体解决方案，为成为百亿级产业领军企业而努力奋斗二）措施及实施效果公司立足于本行业，以先进的技术和高品质的产品满足产品日益提升的质量标准和技术进步要求，为国内外生产商率先提供多种产品，为提升转换率和品质保证以及成本降低持续做出贡献，同时通过与产业链优质客户紧密合作，为公司带来稳定的业务增长和持续的收益公司通过产品和商业模式的不断创新以及与产业链企业深度融合，建立创新引领、合作共赢的模式，再造行业新格局三）未来规划采取的措施公司始终秉持提供性价比最优的产品和技术服务的理念，充分发挥公司在技术以及膜工艺技术的扎实基础及创新能力，为成为百亿级产业领军企业而努力奋斗在近期的三至五年，公司聚焦于产业的研发、智能制造和销售，在消费升级带来的产业结构调整所需的领域积极布局致力于为多产业的多领域客户提供中高端技术服务与整体解决方案在未来的五至十年，以蓬勃发展的中国市场为核心，利用中国“一带一路”发展机遇，利用独立创新、联合开发、并购和收购等多种方法，掌握国际领先的技术，使得公司真正成为国际领先的创新型企业。
第二章 项目基本情况一、 项目名称及投资人（一）项目名称内蒙古半导体材料项目（二）项目投资人xxx有限公司（三）建设地点本期项目选址位于xx（待定）二、 编制原则1、政策符合性原则：报告的内容应符合国家产业政策、技术政策和行业规划2、循环经济原则：树立和落实科学发展观、构建节约型社会以当地的资源优势为基础，通过对本项目的工艺技术方案、产品方案、建设规模进行合理规划，提高资源利用率，减少生产过程的资源和能源消耗延长生产技术链，减少生产过程的污染排放，走出一条有市场、科技含量高、经济效益好、资源消耗低、环境污染少、资源优势得到充分发挥的新型工业化路子，实现可持续发展3、工艺先进性原则：按照“工艺先进、技术成熟、装置可靠、经济运行合理”的原则，积极应用当今的各项先进工艺技术、环境技术和安全技术，能耗低、三废排放少、产品质量好、经济效益明显4、提高劳动生产率原则：近一步提高信息化水平，切实达到提高产品的质量、降低成本、减轻工人劳动强度、降低工厂定员、保证安全生产、提高劳动生产率的目的5、产品差异化原则：认真分析市场需求、了解市场的区域性差别、针对产品的差异化要求、区异化的特点，来设计不同品种、不同的规格、不同质量的产品以满足不同用户的不同要求，以此来扩大市场占有率，寻求经济效益最大化，提高企业在国内外的知名度。
三、 编制依据1、《一般工业项目可行性研究报告编制大纲》;2、《建设项目经济评价方法与参数(第三版)》;3、《建设项目用地预审管理办法》;4、《投资项目可行性研究指南》;5、《产业结构调整指导目录》四、 编制范围及内容按照项目建设公司的发展规划，依据有关规定，就本项目提出的背景及建设的必要性、建设条件、市场供需状况与销售方案、建设方案、环境影响、项目组织与管理、投资估算与资金筹措、财务分析、社会效益等内容进行分析研究，并提出研究结论五、 项目建设背景按照代际，可分为第一代、第二代和第三代1）第一代半导体材料主要是指硅（Si）、锗元素（Ge）半导体材料主要用于制造集成电路，并广泛应用于、电脑、平板、可穿戴、电视、航空航天以及新能源车、光伏等产业2）第二代半导体材料主要是指化合物半导体材料，如砷化镓（GaAs）、锑化铟（InSb）；三元化合物半导体，如GaAsAl、GaAsP；还有一些固溶体半导体，如Ge-Si、GaAs-GaP；玻璃半导体（又称非晶态半导体），如非晶硅、玻璃态氧化物半导体；有机半导体，如酞菁、酞菁铜、聚丙烯腈等主要用于制作高速、高频、大功率以及发光电子器件，是制作高性能微波、毫米波器件及发光器件的优良材料，广泛应用于卫星通讯、移动通讯、光通信和GPS导航等领域。
3）第三代半导体材料主要以碳化硅（SiC）、氮化镓（GaN）、氧化锌（ZnO）、金刚石、氮化铝（AlN）为代表的宽禁带（Eg>2.3eV）半导体材料主要应用于半导体照明、电力电子器件、激光器和探测器等相比于第一代、第二代半导体材料，第三代半导体材料禁带宽度更宽，击穿电场更高、热导率更高、电子饱和速率更高、抗辐射能力更强，因而更适合于制作高温、高频、抗辐射及大功率器件，通常又被称为宽禁带半导体材料，也称为高温半导体材料整体而言，全球半导体依然以硅材料为主，目前95%以上的半导体器件和99%以上的集成电路都是由硅材料制作当今世界正经历百年未有之大变局，我国已转向高质量发展阶段，内蒙古发展面临的机遇和挑战都有新的发展变化随着一系列重大国家战略的深入实施，我区拥有多重叠加的发展机遇，具备更好推动以生态优先、绿色发展为导向的高质量发展的多方面有利条件特别是新发展格局的加快构建，为我区推动资源、生态、区位等比较优势转化为发展优势创造了巨大空间，内蒙古有信心有能力有条件在新发展阶段实现更大作为同时也要看到，内蒙古发展还存在不少突出短板、面临诸多风险挑战我区综合发展水平还不适应新发展阶段要求，基础设施瓶颈突出，公共服务欠账较多，民生保障存在短板，社会治理还有弱项，营商环境亟待改善，生态环保任务艰巨，深层次的结构性问题和体制性矛盾尚未破解，尤其是财政金融风险、资源环境约束、科技创新能力不足、传统发展路径依赖、产业结构倚能倚重等交织起来的压力仍处于紧绷状态，转方式调结构提质量紧迫艰巨，全面推进现代化建设任重道远。
全区各级党组织和广大党员干部要胸怀“两个大局”，深刻认识我国社会主要矛盾变化带来的新特征新要求，准确把握机遇和挑战的发展变化，增强机遇意识和风险意识，在服务党和国家工作大局中推动自身发展，从实际出发创造性开展工作，抓住重要战略机遇期奋力开创发展新局面六、 结论分析（一）项目选址本期项目选址位于xx（待定），占地面积约42.00亩二）建设规模与产品方案项目正常运营后，可形成年产xxx吨半导体材料的生产能力三）项目实施进度本期项目建设期限规划12个月四）投资估算本期项目总投资包括建设投资、建设期利息和流动资金根据谨慎财务估算，项目总投资22088.88万元，其中：建设投资17071.81万元，占项目总投资的77.29%；建设期利息220.14万元，占项目总投资的1.00%；流动资金4796.93万元，占项目总投资的21.72%五）资金筹措项目总投资22088.88万元，根据资金筹措方案，xxx有限公司计划自筹资金（资本金）13103.50万元根据谨慎财务测算，本期工程项目申请银行借款总额8985.38万元六）经济评价1、项目达产年预期营业收入（SP）：40700.00万元2、年综合总成本费用（TC）：32299.82万元。
3、项目达产年净利润（NP）：6142.84万元4、财务内部收益率（FIRR）：20.92%5、全部投资回收期（Pt）：5.66年（含建设期12个月）6、达产年盈亏平衡点（BEP）：15861.26万元（产值）七）社会效益本期项目技术上可行、经济上合理，投资方向正确，资本结构合理，技术方案设计优良本期项目的投资建设和实施无论是经济效益、社会效益等方面都是积极可行的本项目实施后，可满足国内市场需求，增加国家及地方财政收入，带动产业升级发展，为社会提供更多的就业机会另外，由于本项目环保治理手段完善，不会对周边环境产生不利影响因此，本项目建设具有良好的社会效益八）主要经济技术指标主要经济指标一览表序号项目单位指标备注1占地面积㎡28000.00约42.00亩1.1总建筑面积㎡51706.611.2基底面积㎡17640.001.3投资强度万元/亩395.582总投资万元22088.882.1建设投资万元17071.812.1.1工程费用万元15142.252.1.2其他费用万元1480.342.1.3预备费万元449.222.2建设期利息万元220.142.3流动资金万元4796.933资金筹措万元22088.883.1自筹资金万元13103.503.2银行贷款万元8985.384营业收入万元40700.00正常运营年份5总成本费用万元32299.82""6利润总额万元8190.46""7净利润万元6142.84""8所得税万元2047.62""9增值税万元1747.72""10税金及附加万元209.72""11纳税总额万元4005.06""12工业增加值万元13688.57""13盈亏平衡点万元15861.26产值14回收期年5.6615内部收益率20.92%所得税后16财务净现值万元8669.51所得税后第三章 背景、必要性分析一、 硅片硅基半导体材料是目前产量最大、应用最广的半导体材料，通常将95-99%纯度的硅称为工业硅。
沙子、矿石中的二氧化硅经过纯化，可制成纯度98%以上的硅；高纯度硅经过进一步提纯变为纯度达99.9999999%至99.999999999%（9-11个9）的超纯多晶硅；超纯多晶硅在石英坩埚中熔化，并掺入硼（P）、磷（B）等元素改变其导电能力，放入籽晶确定晶向，经过单晶生长，便生长出具有特定电性功能的单晶硅锭单晶硅的制备方法通常有直拉法（CZ）和区熔法（FZ），直拉法硅片主要用在逻辑、存储芯片中，市占率约95%，区熔法硅片主要用在部分功率芯片中，市占率约4%熔体的温度、提拉速度和籽晶/石英坩埚的旋转速度决定了单晶硅锭的尺寸和晶体质量，掺杂的硼（P）、磷（B）等杂质元素浓度决定了单晶硅锭的电特性单晶硅锭制备好后，再经过切段、滚磨、切片、倒角、抛光、激光刻、包装后，便成为硅片根据纯度不同，分为半导体硅片和光伏硅片，半导体硅片要求硅含量为9N（99.9999999%）-11N（99.999999999%），而光伏用硅片一般在4N-6N之间即可，下游应用主要包括消费电子、通信、汽车、航空航天、医疗、太阳能等领域硅片制备好之后，再经过一列热处理、光刻、刻蚀、薄膜沉积、清洗、CMP、测试等环节，便可成功制得硅晶圆，具体分为几部分：1）晶圆：制作半导体集成电路的核心原料板；2）Die：晶圆上有很多小方块，每一个正方形是一个集成电路芯片；3）划线：这些芯片之间实际上有间隙，这个间距叫做划线，划线的目的是在晶圆加工后将每个芯片切割出来并组装成一个芯片；4）平区：引入平区是为了识别晶圆结构，并作为晶圆加工的参考线。
由于晶圆片的结构太小，肉眼无法看到，所以晶圆片的方向就是根据这个平面区域来确定的；5）切口：带有切口的晶圆最近已经取代了平面区域，因为切口晶圆比平区晶圆效率更高，可以生产更多的芯片半导体硅片通常可以按照尺寸、工艺两种方式进行分类按照尺寸分类，半导体硅片的尺寸（以直径计算）主要包括23mm、25mm、28mm、50mm（2英寸）、75mm（3英寸）、100mm（4英寸）、125mm（5英寸）、150mm（6英寸）、200mm（8英寸）与300mm（12英寸）等规格自1960年生产出23mm的硅片之后，硅片尺寸就越来越大，到2002年已经可以量产300mm（12英寸）硅片，厚度则达到了历史新高775μm当硅片尺寸越大，单个硅片上的芯片数量就越多，从而能够提高生产效率、降低生产成本300mm硅片是200mm硅片面积的2.25倍，生产芯片数量方面，根据SiliconCrystalStructureandGrowth数据，以1.5cm×1.5cm的芯片为例，300mm硅片芯片数量232颗，200mm硅片芯片数量88颗，300mm硅片是200mm硅片芯片数量的2.64倍根据应用领域的不同，越先进的工艺制程往往使用更大尺寸的硅片生产。
因此，在摩尔定律的驱动下，工艺制程越先进，生产用的半导体硅片尺寸就越大目前全球半导体硅片以12英寸为主，根据SEMI数据，2020年全球硅片12英寸占比69%，8英寸占比24%，6英寸及以下占比7%未来随着新增12英寸晶圆厂不断投产，未来较长的时间内，12英寸仍将是半导体硅片的主流品种，小尺寸硅片将逐渐被淘汰，但是8英寸短期仍不会被12英寸替代目前量产硅片止步300mm，而450mm硅片迟迟未商用量产，主要原因是制备450mm硅片需要大幅增加设备及制造成本，但是SEMI曾预测每个450mm晶圆厂单位面积芯片成本只下降8%，此时晶圆尺寸不再是降低成本的主要途径，因此厂商难以有动力投入450mm量产全球8英寸和12英寸硅片下游应用侧重有所不同，根据SUMCO数据，2020年8英寸半导体硅片下游应用中，汽车/工业/智能分列前3名，占比分别为33%/27%/19%；2020年12英寸半导体硅片下游应用中，智能/服务器/PC或平板分列前3名，占比分别为32%/24%/20%按照制造工艺分类，半导体硅片分为抛光片、外延片以及SOI硅片单晶硅锭经过切割、研磨和抛光处理后，便得到抛光片抛光片本身可直接用于制作半导体器件，广泛应用于存储芯片与功率器件等，此外也可作为外延片、SOI硅片的衬底材料。
外延是通过CVD的方式在抛光面上生长一层或多层掺杂类型、电阻率、厚度和晶格结构都符合特定器件要求的新硅单晶层因此外延片是抛光片经过外延生长形成的，外延技术可以减少硅片中因单晶生长产生的缺陷，具有更低的缺陷密度、含碳量和含氧量，能够改善沟道漏电现象，提高IC可靠性，被广泛应用于制作通用处理器芯片、图形处理器芯片如果生长一层高电阻率的外延层，还可以提高器件的击穿电压，用于制作二极管、IGBT等功率器件，广泛应用于汽车电子、工业用电子领域SOI是绝缘层上硅，核心特征是在顶层硅和支撑衬底之间引入了一层氧化物绝缘埋层，能够实现全介质隔离，大幅减少了硅片的寄生电容以及漏电现象，并消除了闩锁效应SOI硅片是抛光片经过氧化、键合或离子注入等工艺处理后形成的，特点是寄生电容小、短沟道效应小、低压低功耗、集成密度高、速度快、工艺简单、抗宇宙射线粒子的能力强，因此适用于制造耐高压、耐恶劣环境、低功耗、集成度高的芯片，如射频前端芯片、功率器件、汽车电子、传感器以及星载芯片等，尤以射频应用最为广泛SOI硅片价格高于一般硅片4至5倍，主要应用中，5G射频前端（RF-SOI）占比60%，Power-SOI和PD-SOI各占20%。
市场规模方面，根据SEMI数据，全球半导体硅片（不含SOI硅片）市场规模在经历了2015-2016年低谷之后，开始稳步上升，到2021年已达到126.2亿美元受益于中国大陆晶圆厂扩产的拉动，中国大陆半导体硅片（不含SOI硅片）市场规模2012年为5亿美元，2017开始迅速增长，2021年已达到为16.6亿美元出货面积方面，根据SEMI数据，全球半导体硅片（不含SOI硅片）2012年出货面积为90亿平方英寸，2020年为122.6亿平方英寸，2021年为141.7亿平方英寸单位面积硅片价格2009年为1美元/平方英寸，2016年下降到0.68美元/平方英寸，2021年回暖至0.99美元/平方英寸SOI硅片方面，由于应用场景规模较小，整体行业规模小于抛光片和外延片，根据SEMI及ResearchandMarkets数据，2013年全球市场规模为4亿美元，2021年为13.7亿美元，预计到2025年将达到22亿美元中国大陆SOI硅片市场规模2016年为0.02亿美元，2018年增长至0.11亿美元根据Soitec数据，随着通信技术从3G向4G、5G升级过程中，单部智能SOI硅片需求面积亦随之增加，3G时为2mm2，4GLTE-A为20mm2，5Gsub-6GHz为52mm2，5Gsub-6GHz&mmW为130mm2。
在射频前端模组领域，在4G/5G（sub-6G）中，RF-SOI用于低噪声放大器、开关以及天线调谐器等，FD-SOI用于追踪器；在毫米波中，RF-SOI用于功放、低噪声放大器、开关以及移相器，FD-SOI可用于移相器、SoC等；而在WiFi和UWB中，RF-SOI用于功放、低噪声放大器以及开关，FD-SOI用于移相器、SoC等产能方面，根据ICInsights数据，2018年全球半导体硅片2.23亿片，2020年增长至2.6亿片，保持稳步增长态势在目前芯片供不应求的背景下，晶圆厂扩产将进一步推升硅片产能2020年全球硅片主要厂商中，前7大厂商合计占比94.5%，其中日本信越化学占比27.5%，排名第1；日本胜高占比21.5%，排名第2；中国台湾环球晶圆占比14.8%，排名第3；德国世创占比11.5%，排名第4；韩国SKSiltron占比11.3%，排名第5；法国Soitec占比5.7%，排名第6；中国大陆厂商沪硅产业占比2.2%，排名第7，也是唯一进入全球前7的中国大陆厂商二、 湿电子化学品湿电子化学品（WetChemicals）是微电子、光电子湿法工艺制程中使用的各种液体化工材料，广泛用于半导体、显示面板、光伏、LED等电子元器件微细加工的清洗、光刻、显影、蚀刻、掺杂等工艺环节配套使用，是半导体、显示面板、光伏等制作过程中不可缺少的关键性材料之一。
从大类来分，一般可划分为通用湿电子化学品和功能湿电子化学品通用湿电子化学品指在半导体、显示面板、光伏等制造工艺中被大量使用的液体化学品，一般为单成份、单功能化学品，具体分为酸类、碱类、有机溶剂类和其他类，产品包括氢氟酸、硫酸、氢氧化钾、氢氧化钠、甲醇、丙酮、过氧化氢等功能湿电子化学品指通过复配手段达到特殊功能、满足制造中特殊工艺需求的复配类化学品，以光刻胶配套材料为代表，产品有显影液、剥离液、清洗液、蚀刻液、稀释液等，一般配合光刻胶使用，应用于晶圆制造的涂胶、显影和去胶工艺根据中国电子材料行业协会数据，通用湿电子化学品占比88.2%，其中过氧化氢占比16.7%，氢氟酸占比16%，硫酸占比15.3%，硝酸占比14.3%功能湿电子化学品占比11.8%，其中MEA等极性溶液占比3.2%，显影液（半导体用）占比2.7%，蚀刻液（半导体用）占比2.2%湿电子化学品在集成电路中的应用主要为刻蚀和清洗等，包括硅片、晶圆制造、光罩制作以及封装工艺等，具体分为扩散前清洗、刻蚀后清洗、离子注入后清洗、光罩过程蚀刻清洗、封装TSV清洗、键合清洗等全球湿电子化学品通常执行SEMI国际标准，关键技术指标主要包括金属杂质、控制粒径、颗粒数、IC线宽等。
根据指标的不同，分为G1-G5共5个等级，等级越高精细度越高湿电子化学品在下游应用领域的标准有所不同，其中光伏和分立器件集中在G1级，面板集中在G2-G4级，集成电路对纯度要求最高，集中在G3-G5级，而且晶圆尺寸越大对纯度要求越高，12英寸晶圆制造通常需要G4-G5级全球及中国湿电子化学品市场规模呈稳步增长态势根据智研咨询数据，全球湿电子化学品（通用+功能）市场规模2011年为25.3亿美元，2020年为56.8亿美元；中国湿电子化学品市场规模2011年为27.8亿元，2021年为137.8亿元，预计2022年将达到163.9亿元，2028年将达到301.7亿元需求量方面，根据中国电子材料行业协会数据，2021年全球湿电子化学品需求量为458.3万吨，半导体需求量209万吨，显示面板需求量167.2万吨，光伏等其他需求量82.1万吨预计到2025年全球湿电子化学品需求量将达到697.2万吨，半导体需求量313万吨，显示面板需求量244万吨，光伏等其他需求量140.2万吨2021年中国湿电子化学品需求量为213.5万吨，半导体需求量70.3万吨，显示面板需求量77.8万吨，光伏需求量65.4万吨。
预计到2025年中国湿电子化学品需求量将达到369.6万吨，半导体需求量106.9万吨，显示面板需求量149.5万吨，光伏需求量113.1万吨分应用领域来看，根据中国电子材料行业协会数据，中国集成电路用湿电子化学品市场规模2021年为52.1亿元，预计到2025年将达到69.8亿元；中国显示面板用湿电子化学品市场规模2021年为62.3亿元，预计到2025年将达到126.5亿元三、 引线框架引线框架是一种集成电路芯片载体，并借助于键合丝使芯片内部电路引出端（键合点）通过内引线实现与外引线的电气连接，形成电气回路的关键结构件主要作用包括稳固芯片、传导信号、传输热量等，核心性能指标有强度、弯曲、导电性、导热性、耐热性、热匹配、耐腐蚀、步进性、共面形、应力释放等，均需要达到较高标准根据所应用半导体产品的不同，引线框架可以分为应用于集成电路的引线框架和应用于分立器件的引线框架两大类集成电路应用范围广，有DIP、SOP、QFP、BGA、CSP等多种封装方式；分立器件主要是各种晶体管，封装上大都采用TO、SOT这两种封装方式根据生产工艺不同，引线框架分为冲压型和蚀刻型两种按照国际生产经验，100脚位以上主要采用蚀刻型生产工艺，100脚位以下主要采用冲压型生产工艺。
冲压引线框架通过使用模具靠机械力作用对金属材料进行冲切，形成复杂电路图案，生产成本较低，但加工精度有限，无法满足高密度封装要求，因此，对于微细线宽与间距所用的引线框架通常只能通过蚀刻方法加工而成，主要采用光刻及溶解金属的化学试剂从金属条带上蚀刻出图案蚀刻引线框架是通用集成电路封装材料，此外还有一种柔性引线框架蚀刻引线框架和柔性引线框架均属于引线框架，不同的是蚀刻引线框架是通用集成电路封装材料（是集成电路QFN/DFN封装形式中的关键材料，下游应用领域较广），柔性引线框架是智能卡芯片的专用封装材料（有国际规范标准），主要起到保护安全芯片及作为芯片和外界刷卡设备之间的通讯接口的作用，二者的相同之处是生产工艺类似柔性引线框架正面为接触面，为了实现接触面与外部读卡设备的稳定通信，因此要保证产品表面导电性好、光洁无划痕，同时要能在复杂环境中长期使用，不生锈，耐腐蚀，经常插拔后仍然正常工作背面是焊接面，安全芯片贴合在柔性引线框架背面，然后通过金属丝（通常是金丝或者金银合金丝）键合，将芯片的通讯触点与柔性引线框架的焊盘一一对应键合在一起，因此焊盘要具备极好的可焊接性和洁净度芯片在引线框架内与环氧树脂接触置于引线框架上，通过键合丝与引线框架引脚连接，外部加盖模塑料进行保护。
根据华经产业研究院数据，引线框架上游原材料成本占比中，铜带占46%，化学材料占27%，白银占2%，铜带是引线框架最重要的上游原材料根据SEMI数据，全球引线框架市场规模常年保持稳定，2020年为31.95亿美元，同比增长3.5%市场格局方面，在中国台湾厂商并购部分日本厂商之后，目前由日本和中国台湾厂商占据主导地位，日本三井高排名第1，占比12%；中国台湾长华科技（收购日本住友金属引线框架部门）排名第2，占比11%；日本新光电气排名第3，占比9%；韩国HDS（2014年由三星Techwin剥离）、中国台湾顺德工业、新加坡ASM、中国台湾界霖科技分列第4-7位，占比分别为8%/7%/7%/4%；中国大陆康强电子排名第8，占比4%，也是唯一进入全球前10的中国大陆厂商全球前8大引线框架企业掌握了62%的市场份额中国市场方面，根据SEMI数据，2015年市场规模为66.8亿元，2019年为84.5亿元，受益于下游需求拉动，预计2024年将达到120亿元但是在国产化率方面仍有较大提升空间，根据集微咨询数据，2019年中国本土厂商引线框架市场规模为34.2亿元，占中国引线框架市场的40%，其余60%仍然由外资厂商供应。
中国厂商数量不少，但是大部分厂商以生产冲压引线框架为主，包括华龙电子、永红科技、丰江微电子、华晶利达、晶恒精密、金湾电子、三鑫电子、东田电子等而在更为高端的蚀刻引线框架方面，仅有康强电子、华洋科技、新恒汇、立德半导体、芯恒创半导体等少数厂商可以生产，与外资厂商相比产能也有所不足，目前中国蚀刻引线框架主要从日韩等进口，自给率较低引线框架也将伴随着芯片行业发展而不断技术进步，根据三井高（MitsuiHigh-tec）预测，未来将会向着更小、更薄的封装方向演进，引线框架性能方面则将向着更高可靠性、更低成本去发展，具体包括金线削减、金线品种更新、高密度以及胶带材质/形状的更新四、 加快战略性新兴产业和先进制造业发展立足产业资源、规模、配套优势和部分领域先发优势，实施战略性新兴产业培育工程，建立梯次产业发展体系，大力发展现代装备制造、节能环保、生物医药、电子信息、新型化工、临空等产业，积极培育品牌产品和龙头企业，构建一批各具特色、优势互补、结构合理的战略性新兴产业增长引擎推进互联网、大数据、人工智能等同各产业深度融合，实施工业互联网创新发展工程，促进制造业绿色化转型和智能化升级、数字化赋能，推动先进制造业集群发展。
促进平台经济、共享经济健康发展积极培育新技术新产品新业态新模式，前瞻布局未来产业第四章 行业、市场分析一、 半导体材料半导体材料是制作晶体管、集成电路、电力电子器件、光电子器件的重要材料按照工艺的不同，可分为晶圆制造材料和封装材料其中，晶圆制造材料主要包括硅片、特种气体、掩膜版、光刻胶、光刻胶配套材料、（通用）湿电子化学品、靶材、CMP抛光材料等封装材料主要有封装基板、引线框架、键合丝、包封材料、陶瓷基板、芯片粘接材料等按照代际，可分为第一代、第二代和第三代1）第一代半导体材料主要是指硅（Si）、锗元素（Ge）半导体材料主要用于制造集成电路，并广泛应用于、电脑、平板、可穿戴、电视、航空航天以及新能源车、光伏等产业2）第二代半导体材料主要是指化合物半导体材料，如砷化镓（GaAs）、锑化铟（InSb）；三元化合物半导体，如GaAsAl、GaAsP；还有一些固溶体半导体，如Ge-Si、GaAs-GaP；玻璃半导体（又称非晶态半导体），如非晶硅、玻璃态氧化物半导体；有机半导体，如酞菁、酞菁铜、聚丙烯腈等主要用于制作高速、高频、大功率以及发光电子器件，是制作高性能微波、毫米波器件及发光器件的优良材料，广泛应用于卫星通讯、移动通讯、光通信和GPS导航等领域。
3）第三代半导体材料主要以碳化硅（SiC）、氮化镓（GaN）、氧化锌（ZnO）、金刚石、氮化铝（AlN）为代表的宽禁带（Eg>2.3eV）半导体材料主要应用于半导体照明、电力电子器件、激光器和探测器等相比于第一代、第二代半导体材料，第三代半导体材料禁带宽度更宽，击穿电场更高、热导率更高、电子饱和速率更高、抗辐射能力更强，因而更适合于制作高温、高频、抗辐射及大功率器件，通常又被称为宽禁带半导体材料，也称为高温半导体材料整体而言，全球半导体依然以硅材料为主，目前95%以上的半导体器件和99%以上的集成电路都是由硅材料制作在半导体产业链中，半导体材料位于制造环节上游，和半导体设备一起构成了制造环节的核心上游供应链，不同于其他行业材料，半导体材料是电子级材料，对精度纯度等都有更为严格的要求，因此，芯片能否成功流片，对工艺制备过程中半导体材料的选取及合理使用尤为关键晶圆制造材料中，硅片为晶圆制造基底材料；光刻胶用于图形转移；电子特气用于氧化、还原、除杂；抛光材料用于实现平坦化封装材料中，封装基板与引线框架起到保护芯片、支撑芯片、连接芯片与PCB的作用，封装基板还具有散热功能；键合丝则用于连接芯片和引线框架。
根据SEMI数据，2020年全球晶圆制造材料中，硅片占比最高，为35%；电子气体排名第2，占比13%；掩膜版排名第3，占比12%，光刻胶占比6%；光刻胶配套材料占比8%；湿电子化学品占比7%；CMP抛光材料占比6%；靶材占比2%2019年全球封装材料中，封装基板占比最高，为48%；引线框架、键合丝、包封材料、陶瓷基板、芯片粘接材料分列第2-6名，占比分别为15%、15%、10%、6%和3%二、 半导体材料行业规模根据SEMI数据，2006-2021年全球半导体材料市场规模呈现波动并整体向上的态势，在2017年后，受益于消费电子、5G、汽车电子、IoT等需求拉动，行业规模呈上升趋势，2021年创历史新高，达到643亿美元，预计2022年将达到698亿美元，同比增长8.6%，预计2023年将超过700亿美元分类型看，半导体材料主要分为晶圆制造材料和封装材料，根据SEMI数据，2006-2021年，晶圆制造材料市场规模稳步提升，从217亿美元提升至404亿美元，占比从58.3%提升至62.8%；封装材料市场规模先升后降，从2006年的155.4亿美元提升至2011年的236.2亿美元高点之后，到2020年下降至204亿美元，2021年又上升至239亿美元，占比37.2%。
预计2022年晶圆制造材料市场规模将达到451亿美元，同比增长11.5%，封装材料将达到248亿美元，同比增长3.9%分国家/地区看，日本整体稳中略降，2021年为88.1亿美元，占比13.7%；北美维持基本稳定，2021年为60.4亿美元，占比9.4%；欧洲先降后升，2021年为44.1亿美元，占比6.9%；韩国整体呈上升趋势，2021年为105.7亿美元，占比16.4%；中国台湾亦呈上升趋势，2021年为147.1亿美元，占比22.9%，为全球半导体材料市场规模最高的地区；中国大陆增速最快，从2006年至2021年增长超过4倍，2021年为119.3亿美元，占比18.6%2021年中国半导体材料市场规模266.4亿美元，占比41.4%，为全球半导体材料市场规模最高的国家在中美贸易战背景下，半导体国产替代已经成为产业共识，半导体材料作为晶圆制造及封装工艺的关键上游环节，国产厂商有望充分受益于中国晶圆厂扩产以及自主可控的红利，景气度持续提升三、 电子气体工业中，把常温常压下呈气态的产品统称为工业气体产品，工业气体是现代工业的基础原材料，在国民经济中有着重要地位和作用，广泛应用于冶金、化工、医疗、食品、机械、军工等传统行业，以及半导体、液晶面板、LED、光伏、新能源、生物医药、新材料等新兴产业，对国民经济的发展有着战略性的支持作用，因此被喻为“工业的血液”。
工业气体产品种类繁多，分类方式多样按化学性质不同可以分为剧毒气体（如氯气、氨气等）、易燃气体（如氢气、乙炔等）、不燃气体（如氧气、氮气和氩气等）按组分不同可以分为工业纯气和工业混合气按制备方式和应用领域的不同，工业气体可分为大宗气体和特种气体大宗气体又分为空分气体与合成气体，此类气体产销量较大，但一般对气体纯度要求不高，主要用于冶金、化工、机械、电力、造船等传统领域；特种气体指在部分特定领域应用的气体产品，根据纯度和用途又可以细分为标准气体、高纯气体和电子特种气体特种气体虽然产销量小，但是种类繁多，对气体纯度、杂质含量等指标有较高要求，属于高技术、高附加值的产品，下游主要应用于集成电路、液晶面板、LED、光伏、生物医药、新能源等新兴产业从整个工业气体市场的产销量来看，空分气体应用领域最广泛、使用量最大，占工业气体的约90%，其余的部分为合成气体和特种气体大宗气体中，空分气体主要通过分离空气制取，主要有氧气、氮气、氩气等，是空气的主要成分，在空气中的体积占比一般为20.95%、78.08%、0.93%；合成气体主要有乙炔、氨气、二氧化碳，这些气体的制备方法与空分气体截然不同，应用领域也有较大差别。
大宗气体纯度要求≤4N（99.99%）特种气体中，标准气体主要有单元/二元/三元/多元标气；高纯气体主要有氧气、氮气、氢气、氩气、二氧化碳等；电子特气主要有氢化物、氟化物、卤素气体以及其他特种气体等，现有单元特种气体已超过260种特种气体纯度要求≥5N（99.999%），电子特气纯度要求一般>6N（99.9999%）工业气体产业链方面，上游包括原料及设备，空分气体的原料主要为空气或者工业废气，成本较低，合成气体的原料主要为化学产品，成本较高；特种气体的原料主要为外购的工业气体和化学原材料，成本高设备分为气体生产设备、气体储存设备和气体运输设备，气体生产设备主要有空分设备和气体提纯设备，气体储存设备主要有钢瓶和储槽，气体运输设备主要有用液化气槽车和管道中游为大宗气体和特种气体的制造、运输和储存，下游应用领域包括传统行业与新兴行业根据供应模式的不同，工业气体行业的经营模式可以分为零售供气和现场制气零售供气又分为瓶装运输和储槽运输对于瓶装运输，特种气体由于单位价值较高，基本无运输半径限制，大宗气体运输半径在50km左右，使用量较小，主要用于医疗、科研领域，比如医院、公共卫生、技术研发等；对于储槽运输，运输半径亦有所扩大，一般为200km左右，使用量适中，主要用于制造业，比如汽车、造船、食品加工、半导体、太阳能、平板显示等。
现场制气是在客户端建造现场制气装置，并通过管网供应气体，使用量较大，主要用于工业领域，比如钢铁、炼油、石化行业等受益于工业化进程推动，全球及中国工业气体市场规模稳步提升根据亿渡数据，全球工业气体市场规模2021年为9432亿元，预计2022年将达到10238亿元，2026年将达到13299亿元中国工业气体行业在20世纪80年代末期已初具规模，到90年代后期开始快速发展，2021年为1798亿元，预计2022年将达到1964亿元，2026年将达到2842亿元全球工业气体市场目前已经形成寡头垄断的局面，工业气体市场在欧美日步入后工业化时代后逐步兴起，经过多年以来的发展及并购整合，目前已形成德国林德和法国液化空气为第一梯队，美国空气化工、日本大阳日酸和德国梅塞尔为第二梯队的全球市场格局全球工业气体CR4近年来基本维持在50%以上工业气体的经营模式可分为自建装置供气与外包供气，其中外包供气又分为液态气体、管道气体和瓶装气体三种供气模式传统上大型钢铁冶炼、化工企业选择自行建造空气分离装置，从而满足自身气体需求但是由于空分设备的实际产量与企业用气需求存在一定差异，再加之供气不稳定的影响，导致企业设备综合利用率较低，当期无法消耗的产品多被放空，造成资源浪费现象突出；对于数目众多、用气规模较小的中小型工业用户而言，目前则主要改为采用外包给专业气体生产企业供气这种更经济的模式。
发达国家供气外包比例为80%，自建比例为20%，中国2021年外包比例为65%，与发达国家相比外包占比仍有待提升第五章 产品方案一、 建设规模及主要建设内容（一）项目场地规模该项目总占地面积28000.00㎡（折合约42.00亩），预计场区规划总建筑面积51706.61㎡二）产能规模根据国内外市场需求和xxx有限公司建设能力分析，建设规模确定达产年产xxx吨半导体材料，预计年营业收入40700.00万元二、 产品规划方案及生产纲领本期项目产品主要从国家及地方产业发展政策、市场需求状况、资源供应情况、企业资金筹措能力、生产工艺技术水平的先进程度、项目经济效益及投资风险性等方面综合考虑确定具体品种将根据市场需求状况进行必要的调整，各年生产纲领是根据人员及装备生产能力水平，并参考市场需求预测情况确定，同时，把产量和销量视为一致，本报告将按照初步产品方案进行测算产品规划方案一览表序。
