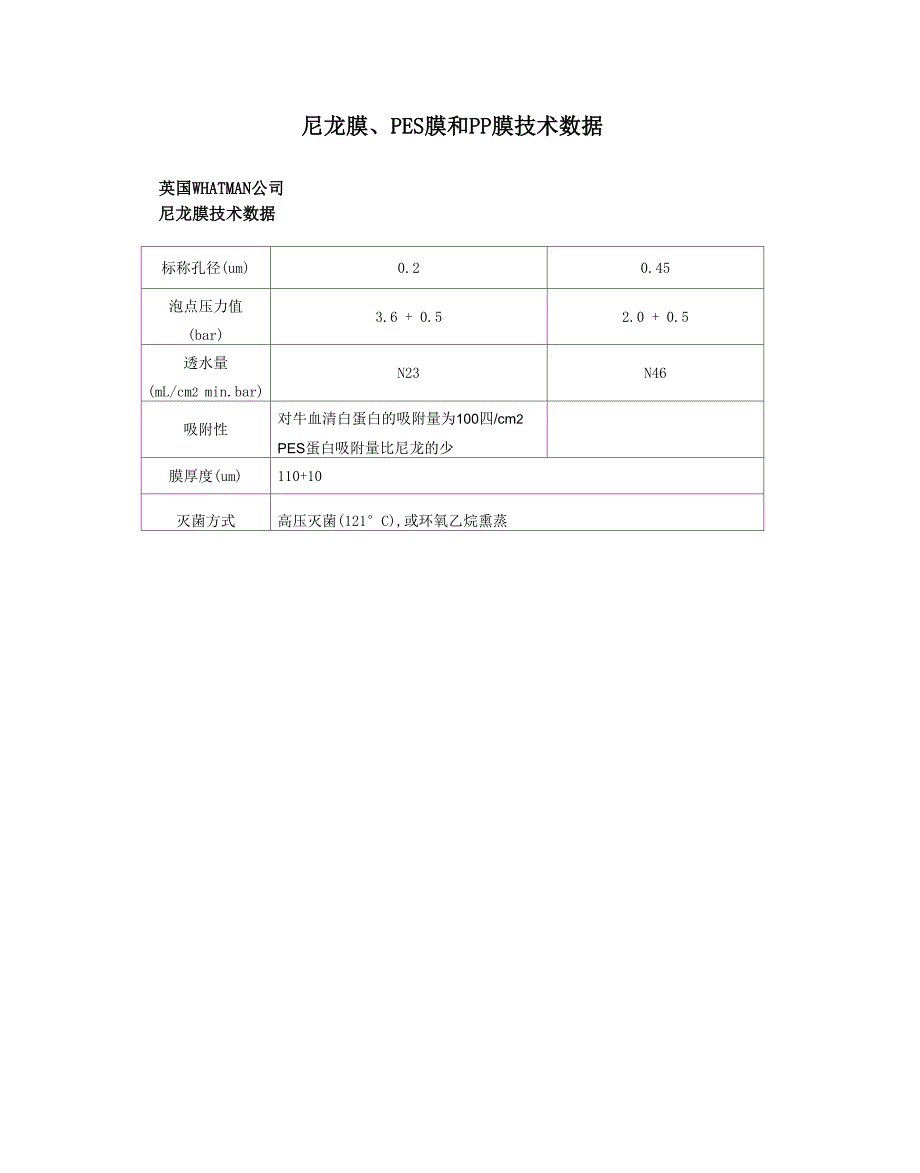

尼龙膜、PES膜和PP膜技术数据英国WHATMAN公司尼龙膜技术数据标称孔径(um)0.20.45泡点压力值(bar)3.6 + 0.52.0 + 0.5透水量(mL/cm2 min.bar)N23N46吸附性对牛血清白蛋白的吸附量为100四/cm2PES蛋白吸附量比尼龙的少膜厚度(um)110+10灭菌方式高压灭菌(121°C),或环氧乙烷熏蒸德国MEMBRANA公司PES膜和PP膜技术数据Micro PESAccurel PP商品号1F2F4F5F6F8F12F2D4D膜材料聚醚砜(Sulfonated Polyethersulfone )聚丙烯 Polypropylene膜厚度(pm)110±1092.5±18160±20断裂伸长率纵〉25% /横> 30%纵 >25%/横>30%121 °C蒸汽下长度变形率<3%纵向＜3%/横向＜2%破爆压力>1.0bar平均孔径(pm)0.10.220.450.50.650.81.20.220.45泡点压力(水)bar2.8±0.21 IPA4.3±0.543.0±0.252.2±0.251.90±0.421.40±0.251.05±0.252.1±0.40.8±0.1对细菌去除率(按log［去除细菌数量1计)>7.0—>7.0—>7.0——>7.0>8.0实验用菌种无胆原体属—缺陷假 单胞菌粘质沙 雷氏菌—糖化酵母—无胆甾原体属缺陷假单胞菌透 水 量( ml/min.cm2. bar )>10>35>60>90>90>250>260>4IPA 25C>8.5 IPA25C各种膜的化学相容性PES尼龙聚丙烯聚四氟乙烯酸乙酸(10%)——CV硼酸(5%)a20C—V浓盐酸A20C(37%)—V浓硝酸C20C(20%)B.浓硫酸C20C(40%)A.磷酸(85%)b20C—V醇一次卡基醇———V丁醇A20BAV乙醇A20B(96%)A(96%)V乙二醇A20BAV丙三醇———V异丁醇A——V异丙醇A—AV甲醇A20B(100%)AV丙醇———V丙二醇———V醛甲醛(37%)A——V戊二醛———.胺二甲基酰胺V——V三乙胺———V碱氨水6NA(-880)——.氢氧化钾6NA(50%)20AAV氢氧化钠6NA(50%)20AA(20%)V酯乙酸戍脂———V乙酸丁脂———V乙酸乙脂——AV乙酸甲脂———V甲酸甲脂———V醚二嗯烷b20A—V二乙醚A20B—V异丙醚———V石油醚A—AV卤化烃1,1,1,,-三氯乙烷A——V1,1,2,-三氯乙烷A——V四氯化碳C—CV氯仿（三氯甲烷）C20CBV烃苯A20ABV环巳烷A40AAV巳烷A—AV戍烷———V甲苯C20ABV酮丙酮C40AAV丁酮C——V油石油A20AAV硅氧烷———V其它二基亚砜———V硝基苯C20BAV吡啶C—BV超纯水（18MQ）。
