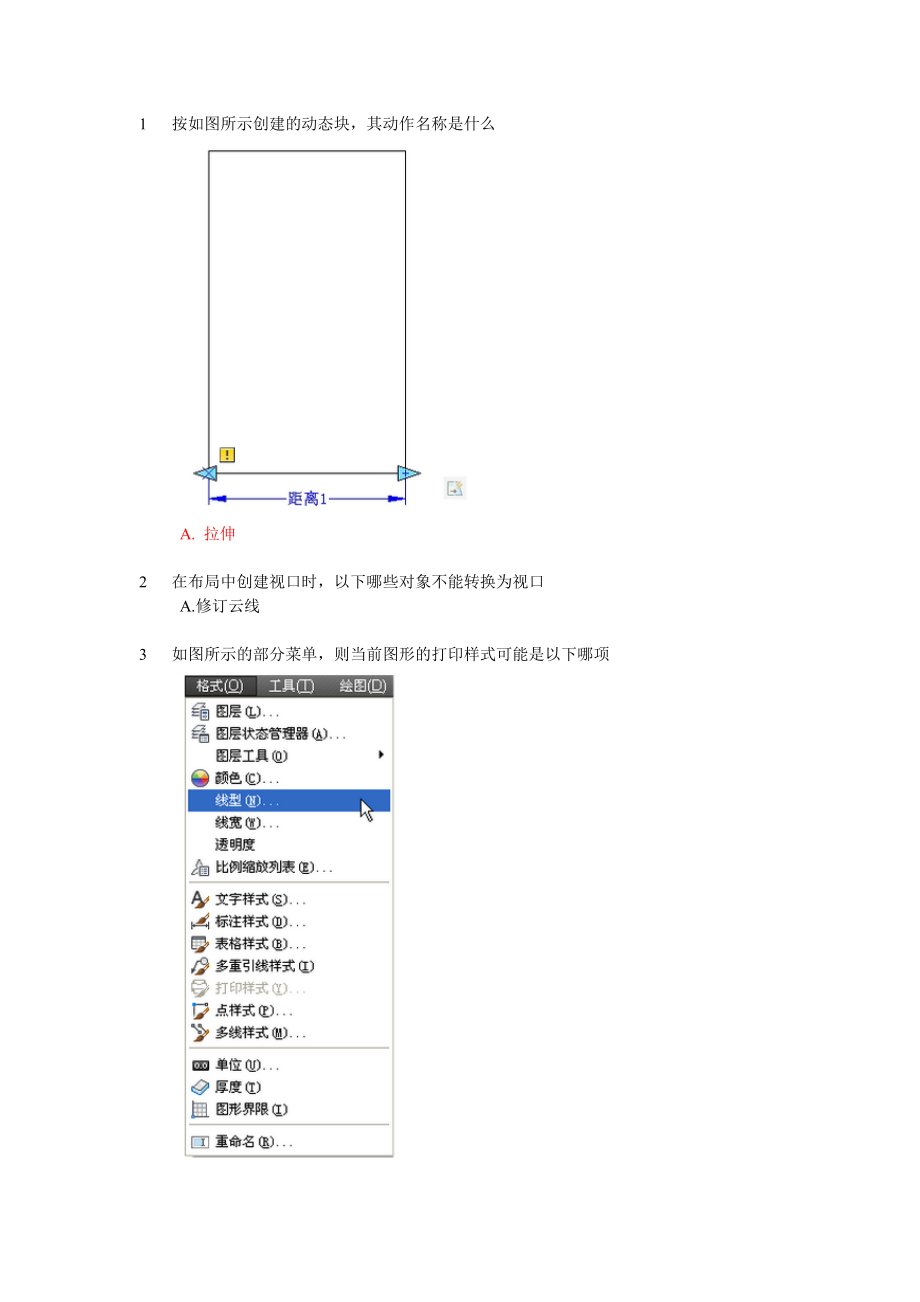

1 按如图所示创建的动态块，其动作名称是什么 A. 拉伸2 在布局中创建视口时，以下哪些对象不能转换为视口 A.修订云线 3 如图所示的部分菜单，则当前图形的打印样式可能是以下哪项 A.monochrome.ctb B.Grayscale.clo 4 为了保证布局空间尺寸标注与模型空间的对象保持关联性，必须将系统变量 DIMASSOC设置成多少 A.0 B.1 C.2 5 在图纸空间创建长度为1000的竖直线，设置DIMLFAC为5，视口比例为1：2，在布 局空间进行的关联标注直线长度为？ A.500 B.1000 C.2500 6 在模型空间中绘制圆，布局后标注尺寸，变化视口比例时，这些尺寸将： A.随图形一起缩放 B.关联标注时，在原位保持不动 C.非关联标注时，随图形一起缩放 D.采用关联标注，并执行自动或手动标注更新命令后，会随图形一起缩放7 使用关联标注时，如果一段弧长在模型空间为120度，150mm长，设置dimlfac为2， 则 A.图纸空间标注长为300，角度为240度 B.图纸空间标注长为150，角度为240度 C.图纸空间标注长为150，角度为120度 D.图纸空间标注长为300，角度为120度8 在同一个布局中，最多能创建多少个视口？ A.32 B.64 C.256 9 在CAD中编辑光栅图时，下列命令中哪一个可以使用剪裁边界定义图像对象的边界？ 10 如图所示是图层转换器，则以下哪些说法是正确的 A.当前图形文件至少包含图层T1、T2、T3 B.当前图形文件至少包含图层01、02、03 C.当前图形文件至少包含图层01、02、04 11 要显示光栅图像的边框，但是不打印它，则系统变量ImageFrame需设置成多少 A.0 B.1 12 如何创建图形标准文件？→保存→*.dwg →另存为→*.dwg →另存为→*.dws →输出→*.dws13 插入下图，要想隐藏该图片的边界， 可以完成该任务的操作是 A.修改IMAGEFRAME的值，使其为0 B.修改IMAGEFRAME的值 ，使其为1 C.修改IMAGEFRAME的值，使其为2 14 如果仅需检查图层属性是否符合标准,如何生成标准文件? A. 新建文件,设置图层属性,保存为dwt文件 B.新建文件,设置图层属性,保存为dxf文件 C.新建文件,设置图层属性,保存为dws文件 D.新建文件,设置图层属性,绘制相关内容,保存为std文件15 用户在插入DWF参考底图时，以下说法哪项是正确的？ A.插入的DWF参考底图可以绑定到图形中。
B.插入的每个DWF参考底图不能进行独立的对比度、淡入度和单色设置 C.附着DWF参考底图后，用户可以修改参考底图的图形内容 D.附着DWF参考底图后，用户可以象块一样将其多次重新附着16 在多行文字“特性”选项板中，可以查看并修改多行文字对象的对象特性，其中对仅适 用于文字的特性下列说法错误的是？ A.行距选项控制文字行之间的空间大小 B.背景中只能插入透明背景，因此文字下的对象不会被遮住 C.宽度定义边框的宽度，因此控制文字自动换行到新行的位置 D.对正确定文字相对于边框的插入位置，并设置输入文字时文字的走向17 一行文字在镜像之后，要使其仍保持原来的排列方式，则应将MIRRTEXT变量的值设 置 A. 0 18 将单位设置为小数点后两位,在如图所示的图形中，L的长度为： A.22.25 B.23.75 19 实体填充区域不能表示为以下哪项？ A.图案填充（使用实体填充图案） 20 按如图所示创建注释性图案填充，将当前注释性比例从1:2更改到1:4时，则图案填充 将发生什么变化 A.填充图案变密 21 按如图所示设置文字样式，则文字的高度是多少 A.0 B.2.5 C.3.5 22 计算如图所示的图案填充的面积 A.128.6 B.234.6 23 按如图所示将圆进行图案填充，然后将圆的直径更改成40，计算此时图案填充的面积 A.235.64 24 根据图案填充创建边界时，边界类型可能是以下哪些选项 25 以下关于“多重引线”命令的说法哪个是错误的？ “块”、“多行文字”或“无”。
“直线”、“样条曲线”或“无” C.多重引线可先创建箭头，也可先创建尾部或内容 D.多重引线对象不可包含多条引线，因此一个注解不可以指向图形中的多个对象26 用公制样板文件创建文件，在“文字样式”中将“高度”设为0，然后用该样式输入文 字，系统将会？ A.使用的默认字体高度 为2.5，可以重新给定新的字高 B.使用的默认字体高度 为25，可以重新给定新的字高 C.使用的默认字体高度 为2，可以重新给定新的字高 27 在命令行中输入变量HPORIGIN，然后输入60,30，则图案填充原点为？ A.60,0 B.0,30 C.60,30 D.30,6028 .在"尺寸标注样式管理器"中将"测量单位比例"的比例因子设置为0.5，则30°的角度将 被标注为？ A.15 B.60 C.30 D.与注释比例相关，不定29 在DIMSTYLE对话框文字标签中设置文字高度为30，进行标注，文字的高度太小，改 为40，标注的文字大小没有变化，实现文字变化的方法是？ A.在DIMSTYLE对话框将DIMSCALE设置为0 “文字样式管理器”中将文字样式高度设置为0 C.在DIMSTYLE对话框将标注文字的文字高度设置为0 “调整”选项卡中选择“按布局缩放标注“30 图中图案填充区域的面积是多少? A.4314.0221 31 如图所示,对此图进行图案填充，以下正确的是; A.无法填充，图形不封闭 B.可以填充，只能填充上半部分（宽度较宽的部分） C.设置充许间隙为大于等于两个单位，后用"添加对象”选择全部 D.设置充许间隙为大于等于两个单位，后用"拾取点”32 图中为同一矩形两次填充，为何效果不同？ “图案填充原点”选择“指定原点”，选择矩形左下角作为原点 “图案填充原点”选择“指定原点”，选择矩形右下角作为原点 C.右图填充"比例"不同 D右图在“图案填充原点”选择缺省选项33 图中,图案填充区域怎样快速将浅蓝色区域变成孤岛? A.删除图案填充,重新图案填充,用"拾取点"拾取浅蓝色区域外的点 B.“编辑图案填充”用“删除边界”选择浅蓝色区域 C.“编辑图案填充”用“重新创建边界”选择浅蓝色区域 D."修剪"，选择浅蓝色区域为剪切边,将图案修剪34 使用弧长标注，以下那些对象可以用来标注 A.圆弧和多段线圆弧 B. 圆弧、多段线圆弧和样条曲线弧 C.圆弧、多段线圆弧、样条曲线弧块里的曲线 35 使用公制样板文件创建的文件，在“文字样式”中将“高度”设为0，然后用该样式输 入文字，系统将会？ A.无法输入文字 C.使用的默认字体高度为0 D.直接书写文字，不需要给定任何参数36 打开附带图片，可见图中填充区域的填充起点是 A.左上角 B.左下角 C.右上角 37 在系统默认情况下，图案的边界可以重新生成的边界是 A.面域 B.样条线 C.多段线 38 将长度和角度精度设置为小数点后三位，绘制附带图形，阴影面积和周长为： A.4471.888，476.026 39 为了保证整个图形边界在屏幕上可见，应使用哪一个缩放选项： A.全部 B.上一个 C.范围 D. 图形界限。
40 如图所示的图案填充，图按填充的原点位置在何处？ A.图案填充边界矩形范围的左下角 C.图案填充边界矩形范围的中心 D.当前的 UCS 原点41 当文字样式中的字体高度设置为固定数值后，对下列哪项操作中文字高度的设置无效 A.多行文字 B.单行文字 C.表格 42 使用块属性管理器重新定义一个包含字段的属性，对于已经插入的块实例该字段的哪个 特性不会被影响? 43 在如图所示的图形中，A弧长为多少？ 44 使用编辑命令时，将显示“选择对象”提示，并且十字光标将替换为拾取框响应“选 择对象”提示有多种方法，下列选项最全面的是： A.一次选择一个对象 B.单击空白区域并拖动光标，以定义矩形选择区域 C.输入选择选项输入以显示所有选择选项 45 按如图所示创建单叶双曲表面的实体，然后计算其体积 A.1689.25 B.3568.74 46 按如图所示创建实体，然后将其中的圆孔内表面绕其轴线倾斜-5度，最后计算实 体的体积 A.153680.25 B.189756.34 C.223687.38 47 如图所示，点B的坐标可以用以下哪个选项表示 A.#21<51 B.%21<51 C.@51<21 D.$51<2148 按如图所示定义属性，则其中默认值的字段格式是什么 A.#c B.%#c C. %c D.%%c49 按如图所示创建圆柱实体，然后将其进行删除A面的抽壳处理，抽壳厚度为5，最后计 算实体的体积 A.153680.25 B.163582.19 C.181034.28 50 将如图所示的夹点B编辑到点C，则线段AC的长度是多少 A.12.6 B.25.6 C.38.2 51 半径为10的四分之一圆弧，在圆弧的两端分别将弧长加长3mm，则圆弧的弦长是多少 52 如图所示，将选择如下哪些选项的对象 A.直径大于15的圆 B.半径小于15的圆 53 将如图所示的图形放大，放大后圆的直径是82.45，则放大后六边形的面积是多少 A.1358.54 B.2567.34 .2854 将如图所示的矩形ABCD绕点A旋转，其旋转角度的大小如图所示，则旋转前后点B 的直线距离是多少 A.15.67 55 能否将如图所示的线段AB、BC使用JOIN命令合并到一起 56 将如图所示的扇形，将其中的点A拉伸到点 @30<60,其中拉伸基点是点A，最后计 算扇形的面积 57 将如图所示的点C拉伸到点@10,10 其中拉伸基点在点C，然后计算四边形ABCD的面 积 A.120 B.264 C.850 58 如图所示的图形，其周长是多少 A.135.64 59 如图所示的图形，其中AB之间的距离是多少 A.85.24 B.89.32 C.96.54 60 如图所示的多边形，AB两点的距离是多少？ A.50.8996 B.85.3002 C.68.5412 61 在动态输入处于打开状态下，对图形进行移动操作，给定基点坐标为（100，150），系 统要求给定第二点坐标时输入（100，200），则图形的移动量是多少？ A.0,-50 B.0,50 C.200350 62 图形“”中阴影所围成的面积是多少? B.200 C.150.2455 63 两个圆球，半径为200，球心相距 250，则两球相交部分的体积为 B.6184452.712 C.6254999.712 64 如图所示的半圆环体，其体积为 65 图形的阴影面积是多少？ 66 如图所示的多段线，下列说法不正确的是 A.可以用相对极轴追踪 绘制绘制 B.用相对极轴追踪时增量角可设为12.5度 67 如图所示的圆弧，如果将其弧长用LENGTHEN命令改为10000，则其对应的角度是 A.72 B.76 68 定义动态块的线性参数，该参数的值 集中距离类型有？ A.无 B.增量 C.列表 69 图中曲线是一条多段线，方形之间沿多段线距离相等，哪个命令可以完成此图的绘制 70 如图所示的图形,其下边水平，下列几个坐标不正确的是 A.从a到b绘制， (@500<36) B.从b到c绘制， (@500<-36) C.从b到c绘制， (@500<324) D.从c到d绘制， (@500<108)71 关于JOIN命令，下列说法不正确的是 A.可将相似的对象合并 为一个对象 B.合并两条或多条圆弧 时，将从源对象开始沿顺时针方向合并圆弧 C.还可以合并样条曲线 和多段线 D.也可以使用圆弧和椭 圆弧创建完整的圆和椭圆72 本图中两个圆，要想使右边小圆缩放 为和大圆一样，则操作过程中下列操作没有必要 的是 A.选用缩放工具 C.要打开捕捉 73 如图所示的扇形，将a点用STRETCH命 令拉伸至@300,100,则拉伸后的扇形面积为 A.684542 C.695423 74 如图中所示平面曲线，拉伸高度150，倾斜角度为5°，其体积为? A.3110092.1277 B.895939.1946 C. 2701787.9395 75 如图所示的图形中，填充角度为180度，下列说法正确的是 A.从a图元开始，填充角 度为180 B.从a图元开始，填充角 度为-180 C.从b图元开始，填充角 度为180 76 图中红色线段的长度是多少？ A.163.5453 B.170.5712 C.177.0128 77 图中红色线段围成的面积是多少？ A.2480 78 如图所示，AB两点之间距离为200，测量圆的半径为多少？ B.24.1253 79 求图片所示对象的面积？ A.15545.3541 80 要快速捕捉到图中六边形的中点，可以？ A.绝对坐标 B.计算器 81 在标题为空的图纸中,插入"标题"字段的多行文字,后更改标题为"drawing",保存后打开 图纸,则; A.多行文字是"----" B.多行文字由"----"变成了"drawing" C.在标题更改后，多行文字就是drawing 82 图中,起点为(20,20)圆弧的长度拉伸为150mm时，圆弧的终点坐标为： A.X = 148.2003 Y = 61.8007 C.X = 113.0823 Y = 91.8092 83 执动态输入使能时，以图中右端点为起点，绘制直线，输入(80,80)则直线的终点坐 标为： A.80,80 B.100100 84 图中为六角螺栓的动态块，实现图中的变化，需要几个动作和参数？ A.查寻动作和参数，可见性参数，缩放动作 B.查寻动作和参数，线性参数 C.查寻动作,可见性参数，缩放动作 D.查寻动作和参数，缩放动作85 图中的三点组成样条曲线，起点角度为180度，终点角度为0度，以70mm长度定距 插入块，能插入几个？ B.3 86 图中,如何快速实现将四边形移至底边（粗线）与对角线对齐的位置？ A.先测量角度，然后旋转相应的角度 B.先标注角度，然后旋转相应的角度 C.直接旋转，使用参照选项87 图片中粗线为多段线,细线为直线,使用join命令进行合并,结果是: A.不能合并 B.合并为多段线 C.合并为直线 D.先选粗线时合并为多段线,先选细线时,不能合并88 图中拖动,response.txt为ole对象，拖动夹点修改其形状，修改为左右窄，上下宽的矩形， 怎样实现？ A.双击进入notepad，修改字体的大小可以实现 B.进入特性对话框，宽高比的锁定改为否 D.图层被冻结，解除冻结就能修改89 图中,激活移动命令后，选择a点为基点，b点为移动点，则结果是： C.沿水平方向移动了一个线段ab的距离 90 按图片选择区域选择对象,执行stretch 命令,以A为基点，B点为第2点，圆弧直径是: A.60 91 图中，小圆的半径为多少？ A.2.809 B.3.097 92 将如图所示的曲线拉伸，拉伸高度为100，角度为5度，拉伸以后其体积为 A.1162312.515 B.1186216.632 93 如果文件A1.dwg包含图形数据，其中图形数据位于图层“T1”上。
现以附着类型外部到文件A3.dwg中，则A3.dwg将增加以下哪些图层 A.A1.dwg*T1 B.A1|T194 如图所示是图纸集管理器，则以下哪些说法是正确的 A.文件包含两个布局空间：m_Zhu和m_Zuo B.文件包含两个布局空间命名视图：m_Zhu和m_Zuo C.文件包含两个模型空间命名视图：m_Zhu和m_Zuo D.文件包含两个外部参照：m_Zhu和m_Zuo95 如图所示，比例1：5表示什么意思 A.1图纸单位=5图形单位 B.1图形单位=5图纸单位 C.1图形单位=5缩放单位 D.1图纸单位=5缩放单位96 现有A、B、C三个文件，A参照了B的文件，B参照了C的文件，现要求在A文件中 看不到C的文件内容，请问A、B、C三个文件的关系是怎样的？ A.A与B是附加关系，B与C是附加关系 B.A与B肯定是附加关系，B与C是覆盖关系 C.A与B是覆盖关系，B与C是附加关系 D.A与B可以是覆盖也可以是附加关系，但B与C肯定是覆盖关系97 在“编辑图纸一览表设置”对话框中，下列说法错误的是 “表格样式” “标 题文字” C.可以添加、删除或更 改列条目的顺序 D.不可以更改列条目的 数据类型或标题文字98 系统允许为下列哪个选项添加自定义？ B.图纸集和子集 C.子集和类别 99 使用公制样板文件创建的文件，在“文字样式”中将“高度”设为固定数值，在该样式 下用多行文字工具输入文字，将会？ A.直接书写文字，使用的默认字体高度为2.5 B.直接书写文字，使用的默认字体高度为文字样式中指定的字体高度 C.直接书写文字，使用的默认字体高度为0 D.给定文字高度，然后才能书写文字100 图片中阴影部分的面积为多少 A.1120.3669 101 打开图片，图示的操作为 A.创建编组 B.查找编组成员 102 打开图片，建立过滤器选择方式构造如图的条件，为什么对图形选择时无法选中红色的图元? A.图形在锁定层上 B.图形在0层上 D.图形颜色特性不为红色（1号色）103 打开图片，图片中阴影部分的面积为多少 A.6230 B.5946 C.5904 D. 5841104 按如图所示自定义用户界面，其中默认的工作空间的功能区选项卡不包含哪些内容 A.常用 B.注释 105 如图所示为文本窗口，以下哪些说法是正确的 A.修复的文件名是Drawing.dwg B.总共对文件进行100个图元核查 C.没有对文件的表头进行核查 106 自动保存文件 “D1_1_2_2014.sv$”，其中“2014”表示什么意思 A.保存的年份 107 某文件文件名为lastdwg_2_3_154 8.sv$，则对这个文件说法不正确的是 此文件为程序自动保 存时生成的文件 B.文件名 同一工作任务中打开 108 已知系统为自动保存的文件临时指定名称为 “平面图_1_2_0035.sv$”，在同一工作任 务中打开同一图形实例的次数为？ 109 在用户界面元素中的宏中，可以使用特殊字符（包括控制字符），以下哪个选项表示“重 复某个命令直到下一个命令出现”？ A.^M B.^C^C C.^[ D.~!.110 如果想要改变绘图区域的背景颜色，应该如何做？ “选项”对话框的“显示”选项卡的“窗口元素”选项区域，单击“颜色”按钮， 在弹出对话框中进行修改 “显示属性”对话框“外观”选项卡中单击“高级”按钮，在弹出的对 话框中进行修改 C.修改SETCOLOR变量的值 “特性”面板的“常规”选项区域，修改“颜色”值111 图形修复管理器”将显示所有打开的图形文件列表，不包括以下图形文件类型： A.图形文件 (DWG) B.图形样板文件 (DWT) C.图形标准文件 (DWS) D.图形发布文件 (DWf)112 如果Ａ图和Ｂ图都附加了Ｃ图，同时Ａ图还附加了Ｂ图，在外部参照属性管理器中，以 下说法正确的是？ “列表图”显示两个Ｃ图，使用“树状图”显示一个Ｃ图 “列表图”显示两个Ｃ图，使用“树状图”显示两个Ｃ图 “列表图”和“树状图”都显示两个Ｃ图 “列表图”和“树状图”都显示一个Ｃ图113 在命令行中输入“Zoom”，执行【比例】命令。
在命令行“指定窗口角点,输入比例因子(nX或nXP)，或[全部(A)／中心(C)／动态(D)／范围(E)／上一个(P)／比例(S)／窗口(W)/对象（O）]<实时>：”提示下,输入什么数值，该图形相对于当前视图缩小一半xp 114 新建图层过滤器，如图所示，则过滤出来的图层？ A.名称任意 B. 必须处于锁定状态115 如图所示，保存图形时，说法不正确的是？ A,密码不区分大小写“加密图形特性”复选框后，则在windows资源管理器无法查看相应的信息 C.加密字符最多128个字符 D.高级选项中，可以选择密钥长度116 设置多行文字高度为5，注释比例为1:2，在模型空间中添加文字高度值为？ A.5 B.10 C.2.5 117 填充图案的原点位置和行为将取决于？ A.HPORIGIN、HPORIGINMODE 和 HPINHERIT 系统变量 B.用户坐标系的位置 C.用户坐标系的方向 118 要在打印图形中精确地缩放每个显示视图，可以使用以下方法设置 A.每个视图相对于图纸空间的比例 B.“特性”选项板 ZOOM 命令的 XP 选项 C.“视口”工具栏更改视口的视图比例 119 控制图像的亮度、对比度和褪色度的命令是？ 120 下列有关图层转换器的说法错误的是： A.图层名之前的图标的颜色表示此图层在图形中是否被参照。
B.黑色图标表示图层被参照； C.白色图标表示图层被参照 “转换自”列表中单击鼠标右键并选择“清理图层”，将其从图 形中删除121 以下哪项不属于标准文件（.DWS）可以检查的范围 A.图层特性 B.标注样式 C.线型和文字样式的文件 122 在AUTOCAD中，下列哪一个命令可以设置图纸边界 A.GRID B.SNAP和GRID 123 可以保存渲染图像的文件格式不包括以下哪种？ A.BMP (*.bmp) B.PCX (*.pcx) C.TIF (*.tif) D.DWG (*.dwg)124 在日常工作中贯彻办公和绘图标准时，下列哪种方式最为有效？ A.应用典型的图形文件 C.重复利用已有的二维绘图文件 “启动”对话框中选取公制125 以下哪些选项不是文件保存的格式 A.dwg B.dwf 126 使用DWS进行标准检查时，以下哪项不能作为检查条件 A.图层 B.文字样式 127 按照AutoCAD的默认设置，启用或关闭动态输入功能的临时替代键是什么 A.F2 B.F8 C.F10 128 使用标准文件进行检查时，不能检查以下哪些特性 A.图层 B.线型 129 *.bmp文件是怎么创建的？→保存。
B. 文件→另存为 →输出130 如果与当前图形相关联的几个标准 （DWS）文件之间发生冲突，在执行标准件查哪个 说法正确？ A.首先显示的标准文件 优先级最高 B.优先级按文件名排序 C.优先级按文件创建时间先后排序 131 下列说法错误的是 A.应用CAD检查标准,线 型的属性可以被检查出来 B.标准检查文件的后缀 C.名是.chx 应用CAD标准检查,表格样式的属性可以被检查出来 D.在标准检查报告中， 能列出来每个图形文件中发现的问题132 关于图像的边界以下说法错误的是？ A.当IMAGEFRAME为1时，显示并打印图像边界 B.剪裁图像只可以使用矩形 C.通常情况下未显示图像边框时，无法选择图像 但是，IMAGECLIP 命令会临时打开 图像边框 D.可以不显示，打印时也没有边界133 缺省状态下,若对象捕捉关闭,命令执行过程中，按住下列那个组合,可以实现对象捕捉？ A.shift B.shift+A C.shift+s D. alt134 关于检查标准文件说法正确的是 A.一个标准文件只能与一个文件匹配 C.一个文件可以配备多个检查标准，但不会出现冲突 D.检查标准如果发生冲突，标准文件的顺序就不能改变135 AutoCAD中可以输出的文件类型不包括 A.WMF文件 136 如果在一个图形文件中包含数字签名信息，则不能通过它来验证以下哪些信息？ A.文件的有效性 137 加密AutoCAD图形文件时，密钥长度不可能是以下哪些选项 A.48 B.64 C.95 138 使用附着 DWF 参考底图文件，下列说法不正确的是 A.可以使用Dwfattach命令将dwf文件附着在当前图形 B.DWF 参考底图附着到图形后，用户可以修改其位置、比列或旋转，但不能使用对象 捕捉 C.默认情况下，DWF 文件的插入点为 (0,0,0)，比例为 1 D.双击 DWF 参考底图将 打开该参考底图的“特性”选项板139 关于图形加密不正确的是 A.图形附加了密码后未 经授权的人员无法查看该图形 B.添加密码将使数字签 名无效 C.密码可以是一个单词 但不能是一个短语 D.密码设置只适用于当 前图形140 相机的新增功能中,广角相机的镜头为多少? A.50MM 141 标准渲染预设中,哪个渲染质量是最好的? A.草图质量 B.中等质量 C.高级质量 142 渲染中,暗角和光源中的低频率变化,通过哪个途径可以减少或消除? A.全局照明 143 如图08.jpg所示，当左侧图形的平滑度为2时，右侧图形的平滑度为？ A.0 B.1 C.2 144 在Streering Wheels控制盘中，单击动态观察选项，可以围绕轴心进行动态观察，动态 观察的轴心使用鼠标加什么键盘可以调整？ A.Shift B.Ctrl C.Alt 145 三维十字光标中，下面哪个不是十字光标的标签？ A.X,Y,Z B.N,E,Z C.N,Y,Z 146 三维基础工作空间中不包括以下哪个选项卡 A.常用 147 实体中的拉伸命令和实体编辑中的拉伸命令有什么区别？ A.没什么区别 B.前者是对多段线拉伸后者是对面域拉伸 C.前者是由二维线框转为实体，后者是拉伸实体中的一个面 D.前者是拉伸实体中的一个面，后者是由二维线框转为实体148 SURFTAB1和SURFTAB2是设置三维的那个系统变量？ 149 AutoCAD软件可以进行三维设计，但不能进行 A.线框建模 B.表面建模 C.实体建模 150 能够保存三维几何图形、视图、光源和材质的文件格式是 A.dwf B.3D Studio 151图中的三点组成样条曲线，起点角度为180度，终点角度为0度，以70mm长度定距插入块，能插入几个？A．4 B．3 C．2 D．1152. 打开图形文件，如果想实现图中所示的操作需要？A．使用DYN功能和激活夹点 B．将对象追踪角设置为18度并激活夹点 C．绘制两条辅助线，将附加角设置为18度 D．使用构造线并将其角度设置为18度 1、在图形中对一处图案填充建立一个块的属性，该属性包含“对象”类别字段，则该属性不包括图案填充的哪项信息？ （C）A、面积B、角度C、比例D、间距2、当为样条曲线插入字段时，不可以选择下列哪种特性（D）A、阶数B、起点切矢量C、端点切矢量D、材质3、 下列变量中哪一个的功能是：控制当光标悬停在支持夹点提示的动态块和自定义对象的夹点上时夹点提示的显示。
C）A、GRIPHOTB、GTAUTOC、GRIPTIPSD、ANGDIR4、如图所示的对象编组，其中编组“111”包含左边的三个圆对象，当选择其中一个圆时，其他两个圆将发生什么变化（B）A、选中B、不选中C、不一定D、以上说法都是错误的5、下面图形中偏移后图形属性没有发生变化的是？（A） A、多段线B、椭圆弧C、椭圆D、样条曲线6、下列关于动态块的制作的顺序正确的是：（A） A、绘制几何图形——添加参数——添加动作B、添加参数——添加动作——绘制几何图形C、添加参数——绘制几何图形——添加动作D、绘制几何图形——添加动作——添加参数7、使用join命令合并椭圆弧时，合并的方向是？（A） A、从源对象逆时针合并圆弧B、从源对象顺时针合并圆弧C、从目标对象逆时针合并圆弧D、从目标对象顺时针合并圆弧8、关于自动约束，下面说法正确的是（A）A、相切对象必须共用同一交点B、垂直对象必须共用同一交点C、平滑对象必须共用同一交点D、以上说法均不对9、使用Scale命令缩放图形时，在提示输入比例时，输入r，然后指定缩放的参照长度分别为1、2，则缩放后的比例值为？（A） A、2B、1C、D、410、关于夹点，下列说法错误的是（B）A、夹点有三种状态：未 选中、选中和悬停B、选中直线端部夹点后在鼠标右键菜单中选择“复制”可复制出一条和其长度、方向一样的直线C、选中圆象限点的夹点后在鼠标右键菜单中选择“旋转”可以此点旋转该圆D、选中圆中心点的夹点后在鼠标右键菜单中选择“旋转”则此圆不会发生如何变化11、绘制如图所示图形，五边形内切5个相等圆，五边形左右两端点间距离为85，求五边形减去5个圆的面积。
C）A、B、C、D、12、引线标注中的点数最多可以设置几个？（D） A、1B、2C、3D、无限制13、在对三维模型进行操作时下列说法错误的是（B）A、消隐指的是：显示用三维线框表示的对象并隐藏表示后向面的直线B、在三维模型使用着色后，使用“重画”命令可停止着色图形以网格显示C、用于着色操作的工具条名称是：视觉样式D、在命令行中可以用：SHADEMODE命令配合参数实现着色操作14、栅格样式设置中，系统设置不在在以下的位置显示点栅格？（C）A、二维模型空间B、块编辑器C、三维模型空间D、图纸/布局15、使用qselect命令进行快速选择时，选定对象类型和特性后，运算符中的“* 通配符匹配”在哪种情况下才会出现？（B）A、圆形图形B、可编辑的文字字段C、多段线D、图形中存在较多名称类似的图元16、关于打印样式表说法错误的是？（B）A、系统提供的打印样式表有两种B、不可以将颜色相关打印样式表转化命名相关打印样式表C、颜色相关打印样式表的扩展名为.ctbD、颜色相关打印样式表存储在Plot Style文件夹中17、下列哪一个选项不属于solview的命令参数？ （D）A、UCS(U)B、正交(O)C、辅助(A)D、立面(E)18、对于命名打印样式样式表，打印样式表文件的扩展名为（A）A、ctbB、stbC、scrD、cfg19、现有图层名为AC、BC、CC、DC四个图层，使用通配符[~AB]C，对其进行过滤，匹配的图层是？（B）A、AC和BC两个图层B、CC和DC两个图层C、AC、BC、CC、DC四个图层D、无图层匹配20、通过图层过滤器不能够对以下哪种特性进行操作（D）A、冻结B、开关C、锁定D、颜色21、使用“输入图层状态”对话框来进行输入图层状态时，以下哪种类型不能输入？（D）A、*.lasB、*.dwsC、*.dwgD、*.dwf22、如图所示的图层转换器，下列说法不正确的是：（B）A、按图形转换器“转换”后，原图的“dote”层颜色就会转变为3号色B、“转换为”显示当前 图形中即将被转换的图层结构C、只有“转换自”和“转换为”选项区域都选择了对应的图层以后，“映射”按钮才能使用D、可以将图层转换关系保存在一个.dws文件中23、使用设计中心，下面能完成的是？（D）A、更新块定义B、浏览计算机上的图形C、查看图形中的定义D、以上说法均正确24、以下说法正确的是（B）A、隐藏图像边界可以防止打印或显示边界B、显示和隐藏图像边界不会影响图形中附着的所有图像。
C、可以使用剪裁边界显示剪裁图像，也可以隐藏剪裁边界来用原始边界显示图像D、要剪裁图像，图像边界必须是可见的25、能够保存三维几何图形、视图、光源和材质的文件格式是？（B）A、dwfB、3D StudioC、wmfD、dxf26、“F10”临时替代键的作用是？（C）A、切换“对象捕捉追踪”B、切换“动态输入”C、切换“极轴追踪”D、切换 ORTHOMODE27、下列关于加密和数字签名正确的是：（A）A、可以向图形文件附加密码和数字签名必须先附加密码B、数字签名永远有效C、密码适用于 AutoCAD R14? 和更新版本的图形文件（DWG、DWS 和 DWT 文件）D、以上说法均不正确28、关于OLE打印质量，以下哪一项说法不正确（B）A、单色B、双色C、高质量图形D、自动选择29、如图所示，如果需要将图左所示的多行文字变成图右所示的单行文字最好的方法是：（B）A、按照图左的格式和内容用单行文字命令重新写一次B、将图左的文字用EXPLODE命令炸开C、可以用缩放（SCALE）来实现D、根本无法实现30、多重引线注释的内容类型包括哪几项？（ACD）A、块B、公差C、单行文字D、多行文字31、在AutoCAD中，可以为以下对象打开注释性特性（D）A、多行文字B、公差C、属性D、以上全是32、文字样式中高度设置为0，输入多行文字时，其高度值为？（c）A、B、C、随用户设置D、433、如图所示为数据提取的对话框之一，则以下哪些说法是正确的（B）A、图形块的属性值是aB、图形块至少包含3个属性C、ATT1是块的名称D、插入块时，其X比例是234、可以将折断标注添加到以下哪些标注和引线对象？（D）A、线性标注（对齐和旋转）B、弧长标注C、坐标标注D、“传统”引线（直线或样条曲线）35、在如图所示的对话框中，下列哪一种不属于类型所对应的内容（D）A、完全B、使用C、未知D、商业36、关于视口的最大化，下面说法正确的有？（ABD）A、可以最大化锁定的视口B、可以在视口中修改对象C、恢复视口时，原先锁定的视口将解锁D、恢复视口时，圆心比例将还原最大化视口前的设置37、如果快捷工具栏，命令行消失，可以使用以下哪个命令恢复？（B）A、输入ACADB、输入MenuC、输入AUDITD、输入Recover38、状态行中的锁定标识下的全部的意义为（C）A、锁定所有工具栏B、锁定所有窗口C、锁定所有工具栏和窗口D、以上都不对39、在图案填充时，有以下方法指定图案填充的边界？（D）A、指定对象封闭的区域中的点B、选择封闭区域的对象C、将填充图案从工具选项板或设计中心拖动到封闭区域D、以上都可以40、创建工具栏的过程中，以下哪些说法是错误的（ABC）A、无法在工具按钮之间创建分隔符B、工具按钮的提示内容不能自定义C、工具按钮的命令名称不能自定义D、工具按钮的图像可大可小41、移植自定义设置对话框移植的文件不包括以下哪项（D）A、*.atcB、*.linC、*.patD、*.mnt42、以下哪项功能不是通过初始设置自定义的？（A）A、使用图形文件的文字样板B、用于创建新图形的默认图形样板 (DWT) 文件C、用于过滤 Autodesk Seek 上的搜索结果的与用户最相关的行业D、工作空间中要显示的基于任务的工具43、Ctrl＋3快捷键的作用是？（B）A、打开图形文件B、打开工具选项板C、打开设计中心D、打开特性面板44、如图所示，当左侧图形的平滑度为2时，右侧图形的平滑度为？（D）A、1B、2C、3D、445、相机的新增功能中,广角相机的镜头为多少?（B）A、50MMB、35MMC、16MMD、6MM46、三维对象捕捉中，默认打开的捕捉模式有？（B）A、顶点、边中点B、顶点、面中心C、边中点、面中心D、顶点、垂足47、渲染中,暗角和光源中的低频率变化,通过哪个途径可以减少或消除?（B）A、全局照明B、集中采集C、光源特性D、以上都可以48、标准渲染预设中,哪个渲染质量是最好的?（D）A、草图质量B、中等质量C、高级质量D、演示质量49、在Streering Wheels控制盘中，单击动态观察选项，可以围绕轴心进行动态观察，动态观察的轴心使用鼠标加什么键盘可以调整？（B）A、ShiftB、CtrlC、AltD、Tab50、三维基础工作空间中不包括以下哪个选项卡（B）A、常用B、实体C、渲染D、插入1、AUTOCAD 2011中，新增的工作空间名称是：A、二维草图与注释 B、三维建模 C、三维基础 D、AUTOCAD经典2、栅格状态默认为开启，以下哪种方法无法关闭该状态：1、单机状态栏上的栅格按钮 2 、将GRIDMODE变量设置为13、或者GRID然后输入OFF 4、以上均不正确3、在AUTOCAD 2011中，AUTODESK更改了帮助菜单显示方式1、易浏览器方式显示 2、电子文书显示3、可执行性文件方式 4、PDF文件方式4、在AOTOCAD中，移植以前版本的自定义时，在工作空间中怎么显示A、直接显示新的工作空间B、只显示移植过来的工作空间和新增加的工作空间C、两者都显示D、以上说法都不对5、将特性从一个图层复制到其他图层用到的功能是A、图层匹配 B、图层漫游C、图层隔离 D、无6、在AUTOCAD 2011中，以下那一项不能切换工作空间1、快速访问工具栏 2、工作空间工具栏3、格式-工作空间菜单 4、切换工作空间状态栏7、AUTOCAD 2011新增了“欢迎屏幕”视频，包括了该软件的快速入门视频，下面那一项不属于该视频显示A、新功能概述 B、打印图形布局C、创建图块与表格 D、创建文字和标注8、在新版本中，增加了透明度选项，哪项设置值是不正确的？A、BYLAYER B、BYLOCK C、0 4、959、图案填充时，可以将光标移至闭合区域预览填充结果 2、为填充图案指定背景色3、使用夹点不能调整非关联图案填充 4、使用夹点能调整非关联图案填充10关于快速启动工具栏，下面说法错误的是可以显示在功能区的下方 2、可以显示在功能区的上方3、可以在里面将经典菜单调用出来 4、以上说法均正确11、使用一下那种命令，可以根据选定的对象类型和常规对象来创建新对象ADDCENTER 2、ADDSELECTED3、ADCNAVIGATE 4、ACTUSERMESSAGE12、要为多个选定的图层设置透明度时，按住那个键并单击选择多个图层SHIFT 2、CTRL 3、ALT 4、以上均正确13、在AUTOCAD 2011版本中，图形窗口中“二维模型空间”的“统一背景”颜色默认为黑色 2、白色 3、灰色 4、33,40,4814、新版本中，标题栏不显示文件的完整路径，请问怎么修改可以在“选项”对话框的“显示”选项卡中进行设置在“选项”对话框的“文件”选项卡中进行设置在“选项”对话框的“系统”选项卡中进行设置在“选项”对话框的“打开与保存”选项卡进行设置15、在三维建模工作空间中，新增了一个选项卡，该选项卡是实体选项卡 2、曲面选项卡 3、网格选项卡 4、渲染选项卡17创建新图形“使用样板”时，符合中国技术制图标准的样板名代号是：GB 2、DIN 3、ANSI 4、JIS18.将图和已标注的尺寸同时放大2倍，其结果是：尺寸值是原尺寸的2倍 2、尺寸值不变，字高是原尺寸的2倍3、尺寸箭头是原尺寸的2倍 4、原尺寸不变19.用夹点（GRIPS）进行编辑是，要先选择作为基点的夹点，这个被选定的夹点称为基夹点，并且保持选定夹点之间的几何图形完好如初，在选定其它夹点时需要按什么键？F2 2、SHIFT 3、F6 4、CTRL20．夹点编辑的五种编辑方式是：移动、旋转、比例缩放、拉伸和（）？镜像 2、阵列 。
