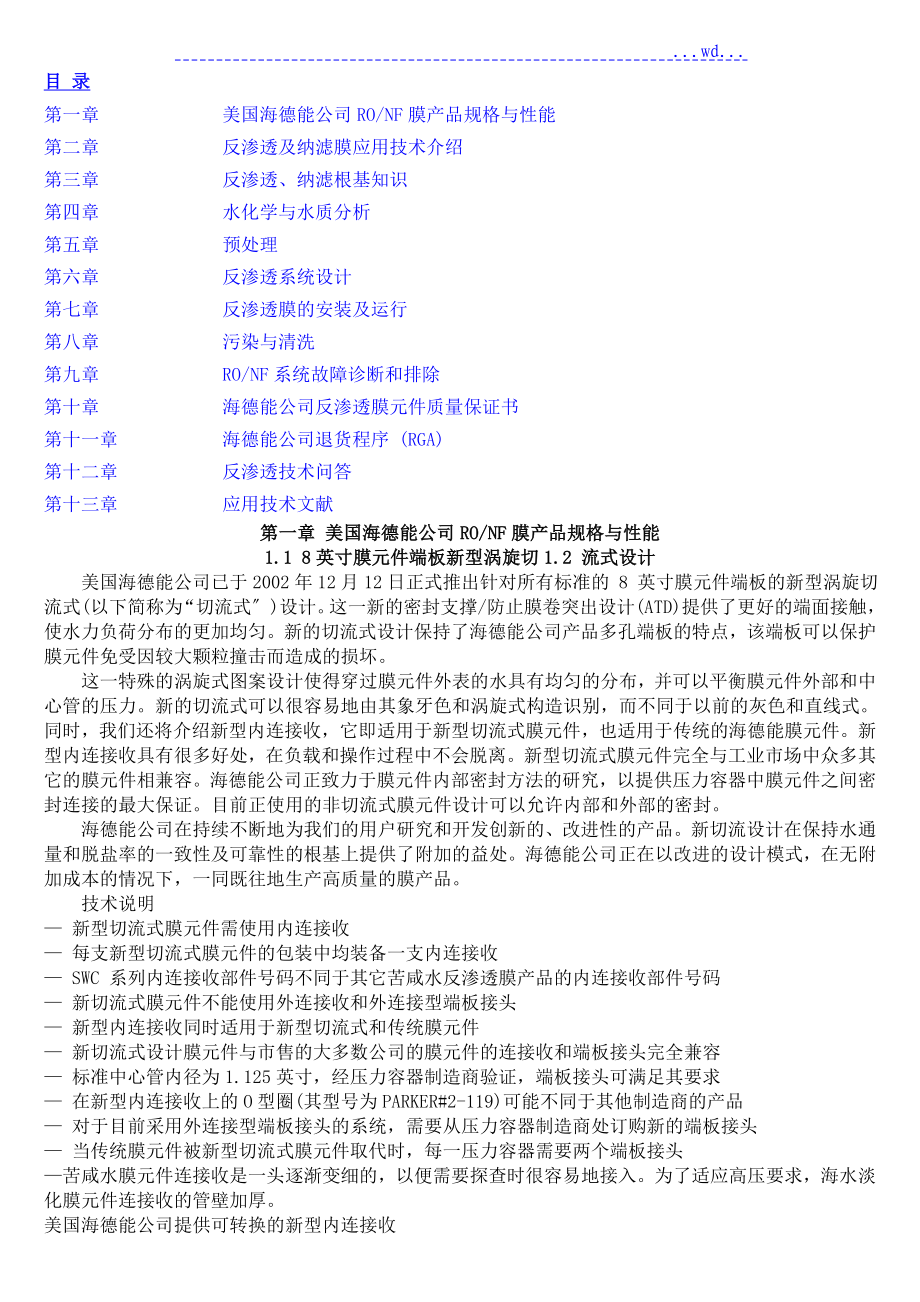

...wd...目 录第一章美国海德能公司RO/NF膜产品规格与性能第二章反渗透及纳滤膜应用技术介绍第三章反渗透、纳滤根基知识第四章水化学与水质分析第五章预处理第六章反渗透系统设计第七章反渗透膜的安装及运行第八章污染与清洗第九章RO/NF系统故障诊断和排除第十章海德能公司反渗透膜元件质量保证书第十一章海德能公司退货程序 (RGA)第十二章反渗透技术问答第十三章应用技术文献第一章 美国海德能公司RO/NF膜产品规格与性能1.1 8英寸膜元件端板新型涡旋切1.2 流式设计美国海德能公司已于2002年12月12日正式推出针对所有标准的 8 英寸膜元件端板的新型涡旋切流式(以下简称为“切流式〞)设计这一新的密封支撑/防止膜卷突出设计(ATD)提供了更好的端面接触，使水力负荷分布的更加均匀新的切流式设计保持了海德能公司产品多孔端板的特点，该端板可以保护膜元件免受因较大颗粒撞击而造成的损坏这一特殊的涡旋式图案设计使得穿过膜元件外表的水具有均匀的分布，并可以平衡膜元件外部和中心管的压力新的切流式可以很容易地由其象牙色和涡旋式构造识别，而不同于以前的灰色和直线式。
同时，我们还将介绍新型内连接收， 它即适用于新型切流式膜元件，也适用于传统的海德能膜元件新型内连接收具有很多好处，在负载和操作过程中不会脱离新型切流式膜元件完全与工业市场中众多其它的膜元件相兼容海德能公司正致力于膜元件内部密封方法的研究，以提供压力容器中膜元件之间密封连接的最大保证目前正使用的非切流式膜元件设计可以允许内部和外部的密封海德能公司在持续不断地为我们的用户研究和开发创新的、改进性的产品新切流设计在保持水通量和脱盐率的一致性及可靠性的根基上提供了附加的益处海德能公司正在以改进的设计模式，在无附加成本的情况下，一同既往地生产高质量的膜产品技术说明— 新型切流式膜元件需使用内连接收— 每支新型切流式膜元件的包装中均装备一支内连接收— SWC 系列内连接收部件号码不同于其它苦咸水反渗透膜产品的内连接收部件号码— 新切流式膜元件不能使用外连接收和外连接型端板接头— 新型内连接收同时适用于新型切流式和传统膜元件— 新切流式设计膜元件与市售的大多数公司的膜元件的连接收和端板接头完全兼容— 标准中心管内径为1.125英寸，经压力容器制造商验证，端板接头可满足其要求— 在新型内连接收上的O型圈(其型号为PARKER#2-119)可能不同于其他制造商的产品— 对于目前采用外连接型端板接头的系统，需要从压力容器制造商处订购新的端板接头— 当传统膜元件被新型切流式膜元件取代时，每一压力容器需要两个端板接头— 苦咸水膜元件连接收是一头逐渐变细的，以便需要探查时很容易地接入。
为了适应高压要求，海水淡化膜元件连接收的管壁加厚美国海德能公司提供可转换的新型内连接收新型内连接收适用于新型切流式和老型号膜元件 [部件号为11518.0000]SWC海水淡化膜元件需要使用专用的新型内连接收 [部件号为11574.000]1．2 美国海德能公司反渗透设计导那么原水水源RO产水地下水地表水深井海水外表海水地表水三级废水预处理方式RO软化未软化传统MF／UF传统传统传统MF／UF传统MF／UFTOC含量低低低低低低低高高高高进水参数最大值污染指数，SDI15最大12342344242浊度，NTU最大0.10.20.30.40.20.30.40.40.20.40.2TOC，ppm as C最大133533310101010BOD，ppmasO2(估算为TOCx2.6)最大3881388826262626COD，ppmasO2(估算为TOCx 3.6)最大411111811111136363636温度，℃0.1～450.1～450.1～450.1～450.1～450.1～450.1～450.1～450.1～450.1～450.1～45系统平均产水通量GFD／LHMCPA,ESPA，ESNA,SWC保守值221614101287101178常规值2318161214108.512131011激进值2820181416121114151213LFC保守值22161411141917111279常规值2318161316242013141012激进值2820181518292415161214首支膜最大产水通量GFD／LHM CPA,ESPA，ESNA,SWC保守值2924241518 15161112常规值3027241821 18191516激进值3529272124 21221819LFC保守值2924211618 16181113常规值3027241921 19211518激进值3529272224 22241821产水通量年衰减率，％保守值710101010101015131815常规值577777712101512激进值35775777777产水透盐率的年增加率，％保守值715151515151515151515常规值510101010101010101010原水水源RO产水地下水地表水深井海水外表海水地表水三级废水预处理方式RO软化未软化传统MF／UF传统传统传统MF／UF传统MF／UFTOC含量低低低低低低低高高高高单支膜最大浓差极化因子，β(Beta)值保守值1.301.181.181.181.181.181.181.181.181.181.18常规值1.401.201.201.201.201.201.201.201.201.201.20激进值1.701.201.201.201.201.201.201.201.201.201.20每支压力容器最大给水流量GPM2.5英寸常规值666666666664英寸常规值16161616161616161616168英寸常规值7575757575757575757575保守值7570656575656060756075每支压力容器最小浓水流量GPM2.5英寸保守值1.21.51.51.51.51.51.51.51.522常规值0.81.21.21.21.21.21.21.21.21.21.24英寸保守值34444444445常规值233333333338英寸保守值121416161414161616la818常规值812121212121212121212压力损失，psi每支压力容器保守值4035353540354030304040最大值6060606060606060606060每支膜元件最大值1010101010101010101010给水pHCPA、ESPA 2～112～112～112～112～112～112～112～112～112～112～11LFC、SWC、ESNA 3～103～103～103～103～103～103～103～103～103～103～10加阻垢剂后饱和度限值CaCO3(LSI&SDSl)常规值<1.8<1.8<1.8<1.8<1.8<1.8<1.81.8<1.8<1.8<1.8激进值<2.5<2.5<2.5<2.5<2.5<2.5<2.5<2.5<2.5<2.5<2.5CaS04，％常规值230230230230230230230230230230230SrS04，％常规值800800800800800800800800800800800BaS04，％常规值60006000600060006000600060006000600060006000SiO2，％常规值100100100100100100100100100100100激进值1501501501501501501501501501501501.3 ESPA系列超低压大通量反渗透膜ESPA膜——即Energy Saving Poly Amide的英文缩写，是美国海德能公司在世界上率先推出的节能型超低压复合膜，它具有超低的运行压力(较常规低压复合膜的运行压力降低了25～40%〕；更高的水通量(在大通量时有着与其它复合膜一样的高脱盐率〕；更宽的水质适用范围和压力适应范围等优点。
ESPA膜为水泵、压力容器、管道、阀门等配套设备的选择提供了更大的空间，使用功率更小的电机即可满足工作的需要同时，ESPA膜的高水通量、高脱盐率的特性，使我们在设计中仅用数量较少的膜元件即可得到期望产水量使得设备制造成本和系统设备投资费用大为降低，并且可大量地节省能源，降低了系统的运行费用，使反渗透系统更加容易推广和被承受型号ESPA1ESPA2ESPA2+ESPA3ESPAB类型膜材质芳香族聚酰胺复合材料有效膜面积 – ft2400440400性能脱盐率 - %平均99.399.699.699.299.2最低99.099.599.599.099.0透过水量gpd120009000110001200086000m3/d45.434.141.645.432.6硼脱除率〔pH10〕-% 93.0 96.0测试条件测试溶液1500ppm NaCl500ppm NaCl1500ppm NaC1操作压力 – psi (MPa)150 (1.05)100 (0.7)150(1.05)测试液温度 - ℃25单支膜元件水回收率 - %15测试液pH6.5～7.0使用条件最高操作压力 – psi (MPa)600 (4.14)最高进水流量 – gpm (m3/h)75 (17.0)最高进水温度 - ℃45进水pH范围3.0～10.0进水最高浊度 – NTU1.0进水最高SDI (15分钟)＜5最高进水自由氯浓度 – ppm＜0.1单支膜元件上浓缩水与透过水量的最小比例5 : 1单支膜元件最高压力损失10psi (0.07MPa)注：注：产水量误差为±15%，出厂时每一支膜元件均配有一只浓水密封环、一只膜元件连接收和相应O型环。
膜元件均真空封装于1.0%偏亚硫酸氢钠(Na2S2O5)保护液中海德能公司确信本资料中提供的信息和数据都是准确和有用的，但由于我们无法控制用户的使用方法和使用条件，因而这里提供的信息和数据仅是出于友好目的，不作为保证值海德能公司不承担由于使用这些信息和数据而产生的后果或损害，用户应自己确认海德能公司产品对于其特定用途的适应性1．4 CPA系列低压反渗透膜CPA膜——即Composite Polyamide的英文缩写，是美国海德能公司于1989年上市的芳香族聚酰胺复合膜系列最先推出的是CPA2膜，实现了透水性与脱盐性最正确的组合，在世界上得到了广泛的应用相继推出的CPA3和CPA4膜使脱盐率到达了更新的高度，可有效地去除水中的SiO2和TOC2003年最新生产的CPA2-HR膜同时具有更高脱盐率和更大水通量，是性能优异的高效反渗透膜因此CPA系列更适于在制造电子工业超纯水和发电厂锅炉补给水等高纯水应用领域CPA系列反渗透膜元件的主要规格与性能 型号CPA2CPA2-HRCPA3CPA3-LDCPA4类型膜材质芳香族聚酰胺复合材料有效膜面积 – ft2365365400400400性能脱盐率 - %平均99.599.799.799.7最低99.299.699.699.5透过水量 gpd1000010000()110006000m3/d37.937.941.622.7进水流道宽度mil 31 测试条件测试溶液1500ppm NaCl溶液 操作压力 – psi (MPa)225 (1.55)测试液温度 - ℃25单支膜元件水回收率 - %15测试液pH6.5～7.0使 用 条 件最高操作压力 - psi (MPa)600 (4.14)最高进水流量 - gpm (m3/h)75 (17.0)最高进水温度 - ℃45进水pH范围3.0～10.0进水最高浊度 – NTU1.0进水最高SDI (15分钟)＜5最高进水自由氯浓度–ppm＜0.1单支膜元件上浓缩水与透过水量的最小比例5 : 1单支膜元件最高压力损失10psi (0.07MPa)注：产水量误差为±15%，出厂时每一支膜元件均配有一只浓水密封环，一只膜元件连接收和相应O型环。
膜元件均真空封装于1.0%偏亚硫酸氢钠保护液中海德能公司确信本资料中提供的信息和数据都是准确和有用的，但由于我们无法控制用户的使用方法和使用条件，因而这里提供的信息和数据仅是出于友好目的，不作为保证值海德能公司不承担由于使用这些信息和数据而产生的后果或损害，用户应自己确认海德能公司产品对于其特定用途的适应性1.5 LFC系列低污染反渗透膜LFC膜——即Low Fouling Composite的英文缩写，是美国海德能公司于1998年在世界上率先推出的低污染型低压复合膜，LFC膜既具有传统聚酰胺复合膜的低压、高通量、高脱盐率的优点，同时又有耐污染性的特殊优点与传统聚酰胺复合膜相比，LFC低污染膜特点如下：一是传统聚酰胺复合膜外表均呈负电性，而低污染膜外表呈电中性，二是传统聚酰胺膜外表亲水性差，而低污染膜降低了适膜外表与水的接触角度，提高了膜的亲水性电中性，亲水性的低污染膜适用于地表水，江河水及污水等复杂给水的脱盐处理型号LFC1LFC3LFC3-LD类型膜材质芳香族聚酰胺复合材料有效膜面积 – ft2400400400性能脱盐率 - %平均99.599.799.7最低99.299.5 透过水量gpd 11000950011000m3/d41.636.041.6进水流道宽度-mil 31测试条件测试溶液1500ppm NaCl溶液 (运行30分钟后测试的数据)操作压力 – psi (MPa)225 (1.55)测试液温度 - ℃25单支膜元件水回收率 - %15测试液pH6.5～7.0使 用 条 件最高操作压力 – psi (MPa)600 (4.14)最高进水流量 - gpm (m3/h)75 (17.0)最高进水温度 - ℃45进水pH范围3.0～10.0进水最高浊度 – NTU1.0进水最高SDI (15分钟)5.0最高进水自由氯浓度 - ppm＜0.1单支膜元件上浓缩水与透过水量的最小比例5 : 1单支膜元件最高压力损失10psi (0.07MPa)注：产水量误差为±15%，出厂时每一支膜元件均配有一只浓水密封环、一只膜元件连接收和相应O型环。
膜元件均真空封装于1.0%偏亚硫酸氢钠保护液中海德能公司确信本资料中提供的信息和数据都是准确和有用的，但由于我们无法控制用户的使用方法和使用条件，因而这里提供的信息和数据仅是出于友好目的，不作为保证值海德能公司不承担由于使用这些信息和数据而产生的后果或损害，用户应自己确认海德能公司产品对于其特定用途的适应性1.6 LFC2正电荷反渗透膜LFC2膜是膜外表带正电的芳香聚酰胺膜，这种带正电的膜与传统带负电的膜性能完全不同，LFC2膜与阳离子外表活性剂接触后，可通过清洗来恢复水通量，而带负电的传统复合膜在与阳离子外表活性剂接触后其水通量无法恢复另外，在给水TDS含量低的情况下，LFC2膜与其它带负阴电的高脱盐率复合膜相比，LFC2膜对钠及其它阳离子的脱除率更高由于膜外表带正电荷，所以我们建议在使用LFC2膜元件时防止使用阴离子聚合物，因为这些阴离子聚合物在与LFC2膜外表接触时会导致膜外表产生不可恢复的污染型号LFC2类型膜材质芳香族聚酰胺复合材料有效膜面积 – ft2365性能脱盐率 - %95.0透过水量gpd11000m3/d41.6测试条件测试溶液1500ppm NaCl溶液 (运行30分钟后测试的数据)操作压力 – psi (MPa)225 (1.55)测试液温度 - ℃25单支膜元件水回收率 - %15测试液pH6.5～7.0使 用 条 件最高操作压力 – psi (MPa)600 (4.14)最高进水流量 - gpm (m3/h)75 (17.0)最高进水温度 - ℃45进水pH范围3.0～10.0进水最高浊度 – NTU1.0进水最高SDI (15分钟)5.0最高进水自由氯浓度 - ppm＜0.1单支膜元件上浓缩水与透过水量的最小比例5 : 1单支膜元件最高压力损失10psi (0.07MPa)注：产水量误差为±15%，出厂时每一支膜元件均配有一只浓水密封环、一只膜元件连接收和相应O型环。
膜元件均真空封装于1.0%偏亚硫酸氢钠保护液中海德能公确信本资料中提供的信息和数据都是准确和有用的，但由于我们无法控制用户的使用方法和使用条件，因而这里提供的信息和数据仅是出于友好目的，不作为保证值海德能公司不承担由于使用这些信息和数据而产生的后果或损害，用户应自己确认海德能公司产品对于其特定用途的适应性1.7 SWC系列海水淡化反渗透膜SWC海水淡化反渗透膜——即Seawater Composite的英文缩写，是美国海德能公司对世界海水淡化领域的一大奉献SWC膜材质为芳香族聚酰胺，它可将不同含盐量的海水处理成为可直接饮用的淡水，这为解决世界各国淡水资源紧缺问题提供了一条新途径型号SWC3SWC3+SWC4SWC4+SWC5规格膜材质芳香族聚酰胺复合材料有效膜面积 – ft2370400370400400性能脱盐率 - %平均99.799.899.899.899.8最低99.599.799.799.799.7透过水量 gpd5900 70005500 6500 9000m3/d22.326.524.620.830.3测试条件测试溶液32000ppm NaCl溶液 (运行60分钟后测试的数据)操作压力 – psi (MPa)800±10(5.52±0.07)测试液温度 - ℃25单支膜元件水回收率 - %10测试液pH6.5～7.0使 用 条 件最高操作压力 – psi (MPa)1200 (8.27)最高进水流量 – gpm(m3/h)75 (17.0)最高进水温度 - ℃45进水pH范围3.0～10.0进水最高浊度 – NTU1.0进水最高SDI (15分钟)5.0最高进水自由氯浓度 - ppm＜0.1单支膜元件上浓缩水与透过水量的最小比例5 : 1单支膜元件最高压力损失10psi (0.07MPa)注：产水量误差为±15%，出厂时每一支膜元件均配有一只浓水密封环、一只膜元件连接收和相应O型环。
膜元件均真空封装于1.0%偏亚硫酸氢钠保护液中海德能公司确信本资料中提供的信息和数据都是准确和有用的，但由于我们无法控制用户的使用方法和使用条件，因而这里提供的信息和数据仅是出于友好目的，不作为保证值海德能公司不承担由于使用这些信息和数据而产生的后果或损害，用户应自己确认海德能公司产品对于其特定用途的适应性1.8 乳制品浓缩别离用反渗透膜QUALSEP DairyRO系列美国海德能公司凭借在卷式膜生产领域中的卓越成就和技术实力，开发研制的QUALSEP DairyRO反渗透膜系列产品，具有水通量大、BOD去除率高、进料液适应范围广、使用安全可靠等特点严格地生产和质量监控手段保证了每一支膜元件优良超群的性能QUALSEP DairyRO系列产品已通过美国食品与药品管理局(FDA)及美国农业部(USDA)认证，作为乳制品加工过程中的浓缩别离设备而得以广泛应用应用领域DairyRO膜元件最适用于以下工艺过程：● 牛奶或乳清的初级浓缩过程——可减少工厂设备投资、降低操作成本● 乳清超滤 (UF) 透过液的浓缩处理——可压缩排污量、节约排污费用● 处理牛奶或乳清的透过液——可循环使用，以节约水资源以降低成本QUALSEP DairyRO反渗透膜元件的规格与性能型号3838-303840-308038-30Hydra polish 8040-28性能最大进料量 – gpm (m3/h)30 (6.8)30 (6.8)80 (18.2)80 (18.2)单支膜元件最大压力降 – psi (bar)15 (1.0)15 (1.0)13 (0.9)13 (0.9)规格膜材质芳香族聚酰胺复合材料构造形式卫生型 (全填充式)标准膜面积 – ft2(m2)80 (7.4)80 (7.4)360 (33.4)380 (35.2)使用条件最高操作压力 – psi (MPa)600 (4.14)进水最大自由氯浓度 – ppm＜0.1最高操作温度 - ℃50进料pH范围3.0～10.0清洗pH范围2.0～11.0进水最高浊度 – NTU1.0单支压力容器最高压力损失 – psi (bar)60 (4.1)注：膜元件均真空封装于1.0%偏亚硫酸氢钠保护液中，外包装为硬纸箱。
海德能公司确信本资料中提供的信息和数据都是准确和有用的，但由于我们无法控制用户的使用方法和使用条件，因而这里提供的信息和数据仅是出于友好目的，不作为保证值海德能公司不承担由于使用这些信息和数据而产生的后果或损害，用户应自己确认海德能公司产品对于其特定用途的适应性9 卫生级反渗透膜SanRO系列美国海德能公司凭借其在卷式膜生产领域中的卓越表现和技术实力，开发研制了SanRO卫生型卷式反渗透膜系列产品该系列产品具有高脱盐率、大水通量、在运行过程中无过滤死角、安全可靠等特点通过严格地生产和质量监控手段充分地保证了每一支膜元件都具有优良超群的性能特点SanRO系列产品已通过了美国食品与药品管理局(FDA)认证，使其在医药纯水及其它高纯水系统中得到了广泛应用SanRO系列产品规格与性能型 号类 型膜 性 能 * 系统性能 **产水量 - GPD (m3/d)脱盐率%使用压力psi (MPa)产水TDS值ppm8英寸元件4英寸元件SanRO ESPA2超低压节能型13000 (49.2)3300 (12.5)99.7165 (1.14)9.5SanRO CPA3高脱盐低压型10500 (39.7)2600 (9.8)99.7195 (1.35)7.4SanRO LFC3低污染型9000 (34.1)2300 (8.7)99.6220 (1.52)9.2SanRO CPA4高脱盐低压型5500 (20.8)1400 (5.3)99.6330 (2.27)5.4规格构造形式卫生型全填充型膜材质芳香族聚酰胺复合材料使用条件最大操作压力 – psi (MPa)600 (4.14)进水最大自由氯浓度 – ppm＜ 0.1最高消毒温度 最大压力/-F/psi(℃/MPa)113 (45)进水pH范围3.0～10.0清洗pH范围2.0～11.0单支压力容器最高压力损失 – psi (MPa)60 (0.41)* ：标准测试条件：1500mg/L NaCl，1.55MPa，15%回收率，25℃ **：使用压力和产水TDS是以下运行条件下得到的数据——给水TDS为500mg/L NaCl，pH=7，25℃，回收率85%。
8.2 SanRO膜元件工艺尺寸规格A ?in(cm)B ?in(cm)C ?in(cm)膜面积 ?ft2(m2)404040.0 (102)3.98 (10.1)0.750 (1.9) O.D.90 (8.3)804040.0 (102)7.95 (20.1)1.125 (2.9) I.D.380 (35.2)注：膜元件均真空封装于1.0%偏亚硫酸氢钠保护液中，外包装为硬纸箱1.10 卫生热消毒型反渗透膜SanRO-HS系列美国海德能公司凭借其在卷式膜生产领域中的卓越表现和技术实力，开发研制了SanRO-HS卫生热消毒型卷式反渗透膜系列产品该系列产品具有高脱盐率、大水通量、在运行过程中可进展热消毒、无过滤死角、安全可靠等特点通过严格地生产和质量监控手段充分地保证了每一支膜元件都具有优良超群的性能特点SanRO-HS系列产品已通过了美国食品与药品管理局(FDA)认证，使其在医药纯水及其它高纯水系统中得到了广泛应用SanRO-HS系列产品规格与性能型 号类 型膜 性 能 * 系统性能 **产水量 - GPD (m3/d)脱盐率%使用压力psi (MPa)产水TDS值ppm8英寸元件4英寸元件SanRO-HS卫生热消毒、高脱盐型8800 (33.3)2200 (8.4)99.7225 (1.55)6.0SanRO-HS2卫生热消毒、高脱盐高水通量型11200 (42.4)2800 (10.6)99.6185 (1.28)8.6规格膜材质芳香族聚酰胺复合材料构造形式卫生型全填充型使用条件最大操作压力 – psi (MPa)600 (4.14)进水最大自由氯浓度 – ppm＜ 0.1最高消毒温度/最大压力 - ℉/psi(℃/MPa)185/25 (85/0.17)进水pH范围3.0～10.0清洗pH范围2.0～11.0单支压力容器最高压力损失 – psi (MPa)60 (0.41)* ：标准测试条件：1500mg/L NaCl，1.55MPa，15%回收率，25℃ **：使用压力和产水TDS是以下运行条件下得到的数据——给水TDS为500mg/L NaCl，pH=7，25℃，回收率85%。
SanRO-HS膜元件工艺尺寸规格A ?in(cm)B ?in(cm)C ?in(cm)膜面积 ?ft2(m2)404040.0 (102)3.98 (10.1)0.750 (1.9) O.D.90 (8.3)804040.0 (102)7.90 (20.1)1.125 (2.9) I.D.380 (35.2)注：膜元件均真空封装于1.0%偏亚硫酸氢钠保护液中，外包装为硬纸箱 1.11 ESNA系列节能型聚酰胺纳滤膜ESNA系列是海德能公司生产的高性能纳滤膜，膜材质均为芳香族聚酰胺复合材料ESNA膜可用于脱除有机物、细菌和病毒，它的NaCl脱除率为50~90%该系列膜可在超低运行压力下工作，从而实现节能、降低设备投资和操作费用的目的ESNA系列纳滤膜元件的规格与性能型号ESNA1-K1ESNA1-LF类型膜材质芳香族聚酰胺复合材料有效膜面积 – ft2400性能最低脱盐率 - %平均MgSO4 97NaCl 9081.0(平均88.0) 最低MgSO4 92NaCl 80 透过水量 gpd1050093207500 (28.0)m3/d39.735.3 测试条件测试溶液500ppm MgSO4500ppm NaCl500ppm CaCl2操作压力 – psi (MPa)80(0.55)75(0.5)75 (0.5)测试液温度 - ℃25单支膜元件水回收率 - %15测试液pH6.5～7.0使 用 条 件最高操作压力 – psi (MPa)600 (4.14)最高进水流量 – gpm (m3/h)75 (17.0)最高进水温度 - ℃45进水pH范围3.0～10.0进水最高浊度 – NTU1.0进水最高SDI (15分钟)5最高进水自由氯浓度–ppm＜0.1单支膜元件上浓缩水与透过水量的最小比例5 : 1单支膜元件最高压力损失10给水TOC – ppm＜3.0注：产水量误差为±15%，出厂时每一支膜元件均配有一只浓水密封环、一只膜元件连接收和相应O型环。
膜元件均真空封装于1.0%亚硫酸氢钠的保护液中海德能公司确信本资料中提供的信息和数据都是准确和有用的，但由于我们无法控制用户的使用方法和使用条件，因而这里提供的信息和数据仅是出于友好目的，不作为保证值海德能公司不承担由于使用这些信息和数据而产生的后果或损害，用户应自己确认海德能公司产品对于其特定用途的适应性1.12 HYDRACoRe-50系列高耐氯性脱色用纳滤膜HYDRACoRe-50膜元件的规格与性能 产水量 – gpd (m3/d)8,200 (31.0)NaCl脱除率 - %50.0截留分子量(MWCO) - daltons1,000标准测试条件说明：表中性能是基于以下标准测试条件下给出的测试溶液 – ppm NaCl500操作压力 – psi (MPa)75 (0.52)测试液温度 - ℃5单支膜元件水回收率 - %15测试液pH6.5规格膜材质磺化聚醚砜 (SPES)构造形式螺旋卷式标准膜面积 – ft2365 操作参数最高操作压力 – psi (MPa)600 (4.14)最大连续自由氯浓度 - ppm＞10清洗最大自由氯浓度 – ppm100最高操作温度 - ℃40进水pH值范围2.0～11.0进水最大浊度 – NTU1.0进水最高SDI (15Min)5.0单支压力容器最大进水流量 – gpm (m3/h)75 (17)单只膜元件最高压力损失 – psi10膜元件特点● 低压力，高水通量● 膜外表为强负电荷● 抗氯氧化性能很强● 特殊处理的膜外表复合层，可耐细菌侵蚀● 优化的膜构造，稳定性高应用领域● 工业有机废水(印染)处理● 造纸(纸浆)工业废水脱色● 食品工业(制糖、酱油)废水处理● 高色度的地表水为水源的自来水厂水净化● 活性染料的脱盐浓缩HYDRACoRe在不同的化学溶液中的稳定性化 学 溶 液浓 度长 期 稳 定 性硫 酸pH2稳定盐 酸pH2稳定硝 酸pH2稳定醋 酸1%稳定草 酸2%稳定柠檬酸2%稳定乙二胺四乙酸二钠盐(EDTA-Na)2%稳定硫酸氢钠2%稳定氢氧化钠pH13稳定次氯酸钠100ppm稳定过氧化氢1%不稳定福尔马林0.5%稳定化学清洗溶液可根据污染物的不同，选择以下的清洗溶液：● 0.2%草酸溶液● 2%柠檬酸+氨水(pH4)● 磷酸溶液(pH2~4)● NaOH溶液(pH9~12)● NaOCl溶液(100ppm)● 阴离子外表活性剂(0.1%)● 1%六偏磷酸钠(SHMP)溶液注1：使用阳离子或非离子外表活性剂可能会引起水通量的衰减。
使用阳离子或非离子外表活性剂前要确定溶液与膜的兼容性过氧化氢的使用会导致膜的劣化注2：膜元件的产水量误差为-15%(无上限)出厂时每一支膜元件均配有一只浓水密封环，一支膜元件连接收和一只O型环膜元件均真空封装于1.0%亚硫酸氢钠保护液中1.13 4英寸反渗透、纳滤膜元件ESPA系列4英寸反渗透膜元件规格与性能型号ESPA1-4040ESPA2-4040ESPA3-4040ESPA4-4040类型膜材质芳香族聚酰胺复合材料有效膜面积 – ft285性能脱盐率 - %平均99.299.698.599.2最低99.099.498.099.0透过水量gpd2600 1900 3000 2500 m3/d9.87.211.49.46测试条件测试溶液1500ppm NaCl溶液(运行30分钟后测试的数据)500ppm NaCl操作压力 – psi (MPa)150 (1.05)100 (0.7)测试液温度 - ℃25单支膜元件水回收率 - %15测试液pH6.5～7.0使 用 条 件最高操作压力 – psi (MPa)600 (4.14)最高进水流量 – gpm (m3/h)16 (3.6)最高进水温度 - ℃45进水pH范围3.0～10.0进水最高浊度 – NTU1.0进水最高SDI (15分钟)＜5最高进水自由氯浓度 – ppm＜0.1单支膜元件上浓缩水与透过水量的最小比例5 : 1单支膜元件最高压力损失10psi (0.07MPa)注：产水量误差为±15%，出厂时每一支膜元件均配有一只浓水密封环、一只膜元件连接收和相应O型环。
膜元件均真空封装于1.0%偏亚硫酸氢钠(Na2S2O5)保护液中海德能公司确信本资料中提供的信息和数据都是准确和有用的，但由于我们无法控制用户的使用方法和使用条件，因而这里提供的信息和数据仅是出友好目的，不作为保证值海德能公司不承担由于使用这些信息和数据而产生的后果或损害，用户应自己确认海德能公司产品对于其特定用途的适应性CPA2-4040反渗透复合膜型号CPA2-4040类型膜材质芳香族聚酰胺复合材料有效膜面积 – ft285性能脱盐率 - %平均99.5最低99.2透过水量 gpd2250m3/d8.5测试条件测试溶液1500ppm NaCl溶液操作压力 – psi (MPa)225 (1.55)测试液温度 - ℃25单支膜元件水回收率 - %15测试液pH6.5～7.0使 用 条 件最高操作压力 – psi (MPa)600 (4.14)最高进水流量 – gpm (m3/h)16 (3.6)最高进水温度 - ℃45进水pH范围3.0～10.0进水最高浊度 – NTU1.0进水最高SDI (15分钟)＜5最高进水自由氯浓度 – ppm＜0.1单支膜元件上浓缩水与透过水量的最小比例5 : 1单支膜元件最高压力损失10psi (0.07MPa)注：产水量误差为±15%，出厂时每一支膜元件均配有一只浓水密封环、一只膜元件连接收和相应O型环。
膜元件均真空封装于1.0%偏亚硫酸氢钠(Na2S2O5)保护液中海德能公司确信本资料中提供的信息和数据都是准确和有用的，但由于我们无法控制用户的使用方法和使用条件，因而这里提供的信息和数据仅是出于友好目的，不作为保证值海德能公司不承担由于使用这些信息和数据而产生后果或损害，用户应自己确认海德能公司产品对于其特定用途的适应性LFC低污染反渗透膜型号LFC1-4040LFC2-4040类型膜材质芳香族聚酰胺复合材料有效膜面积 – ft285性能脱盐率 - %平均99.499.6最低99.0 透过水量 gpd2300 1980m3/d8.77.5测试条件测试溶液1500ppm NaCl溶液操作压力 – psi (MPa)225(1.55)测试液温度 - ℃25单支膜元件水回收率 - %15测试液pH6.5～7.0使 用 条 件最高操作压力 – psi (MPa)600 (4.14)最高进水流量 – gpm (m3/h)16 (3.6)最高进水温度 - ℃45进水pH范围3.0～10.0进水最高浊度 – NTU1.0进水最高SDI (15分钟)＜5最高进水自由氯浓度 – ppm＜0.1单支膜元件上浓缩水与透过水量的最小比例5 : 1单支膜元件最高压力损失10psi (0.07MPa)注：产水量误差为±15%，出厂时每一支膜元件均配有一只浓水密封环、一只膜元件连接收和相应O型环。
膜元件均真空封装于1.0%偏亚硫酸氢钠(Na2S2O5)保护液中海德能公司确信本资料中提供的信息和数据都是准确和有用的，但由于我们无法控制用户的使用方法和使用条件，因而这里提供的信息和数据仅是出于友好目的，不作为保证值海德能公司不承担由于使用这些信息和数据而产生的后果或损害，用户应自己确认德能公司产品对于其特定用途的适应性SWC海水淡化反渗透膜型号SWC1-4040SWC2-4040类型膜材质芳香族聚酰胺复合材料有效膜面积 – ft270.0性能脱盐率 - %平均99.699.2最低99.5 透过水量 gpd1200 1400m3/d4.55.7测试条件测试溶液32000ppm NaCl溶液操作压力 – psi (MPa)800±10(5.52±0.07)测试液温度 - ℃25单支膜元件水回收率 - %10测试液pH6.5～7.0使 用 条 件最高操作压力 – psi (MPa)1200 (8.27)最高进水流量 – gpm (m3/h)16 (3.6)最高进水温度 - ℃45进水pH范围3.0～10.0进水最高浊度 – NTU1.0进水最高SDI (15分钟)＜5最高进水自由氯浓度 – ppm＜0.1单支膜元件上浓缩水与透过水量的最小比例5 : 1单支膜元件最高压力损失10psi (0.07MPa)注：产水量误差为±15%，出厂时每一支膜元件均配有一只浓水密封环、一只膜元件连接收和相应O型环。
膜元件均真空封装于1.0%偏亚硫酸氢钠(Na2S2O5)保护液中海德能公司确信本资料中提供的信息和数据都是准确和有用的，但由于我们无法控制用户的使用方法和使用条件，因而这里提供的信息和数据仅是出于友好目的，不作为保证值海德能公司不承担由于使用这些信息和数据而产生的后果或损害，用户应自己确认海德能公司产品于其特定用途的适应性ESNA1-K1-4040纳滤膜型号ESNA1-K1-4040类型膜材质芳香族聚酰胺复合材料有效膜面积 – ft285.0性能脱盐率 - %平均MgSO4 97NaCl 90最低MgSO4 92NaCl 80透过水量 gpd2200 1952m3/d8.37.4测试条件测试溶液500ppm MgSO4溶液500ppm NaCl溶液操作压力 – psi (MPa)80 (0.55)75〔0.5〕测试液温度 - ℃25单支膜元件水回收率 - %15测试液pH6.5～7.0使 用 条 件最高操作压力 – psi (MPa)600(4.16)最高进水流量 – gpm (m3/h)16(3.6)最高进水温度 - ℃45进水pH范围3.0～10.0进水最高浊度 – NTU1.0进水最高SDI (15分钟)＜5最高进水自由氯浓度 – ppm＜0.1单支膜元件上浓缩水与透过水量的最小比例5 : 1单支膜元件最高压力损失10psi (0.07MPa)注：产水量误差为±15%，出厂时每一支膜元件均配有一只浓水密封环、一只膜元件连接收和相应O型环。
膜元件均真空封装于1.0%偏亚硫酸氢钠(Na2S2O5)保护液中海德能公司确信本资料中提供的信息和数据都是准确和有用的，但由于我们无法控制用户的使用方法和使用条件，因而这里提供的信息和数据仅是出于友好目的，不作为保证值海德能公司不承担由于使用这些信息和数据而产生后果或损害，用户应自己确认海德能公司产品对于其特定用途的适应性1.14 海德能公司4英寸及8英寸卷式膜元件工艺尺寸(适用于ESPA、CPA、LFC、SWC、ESNA系列膜元件)4英寸膜元件工艺尺寸A = 40.00" (1016.0mm) B = 3.94" (100.1mm) C = 0.75" (19.1mm) D = 1.05" (26.7mm) 净重：8磅 (3.6kg)8英寸膜元件工艺尺寸A = 40.00" (1016.1mm) B = 7.895" (200.5mm) C = 1.125" (28.6mm) 净重：36磅 (16.4kg)第二章 反渗透及纳滤膜应用技术介绍2.1. ESPA系列超低压反渗透膜自1995年5月美国海德能公司率先推出第一代超低压反渗透膜元件ESPA1以来，其优越的节能特性受到了广阔用户的极大关注，超低压反渗透膜在世界日益普及。
随着节约能源的要求越来越高，人们对反渗透膜的运行压力不断提出更高的要求美国海德能公司为了满足在更低运行压力下的不同产水水质要求，不断充实和完善了超低压反渗透膜ESPA系列目前，ESPA系列的8英寸膜元件已经开展到6个型号：ESPA1〔标准超低压反渗透膜〕、ESPA2〔高脱盐率超低压反渗透膜〕、ESPA3〔超高产水量超低压反渗透膜〕、ESPA4〔高产水量超低压反渗透膜〕、ESPA2+〔大面积高脱盐率。
