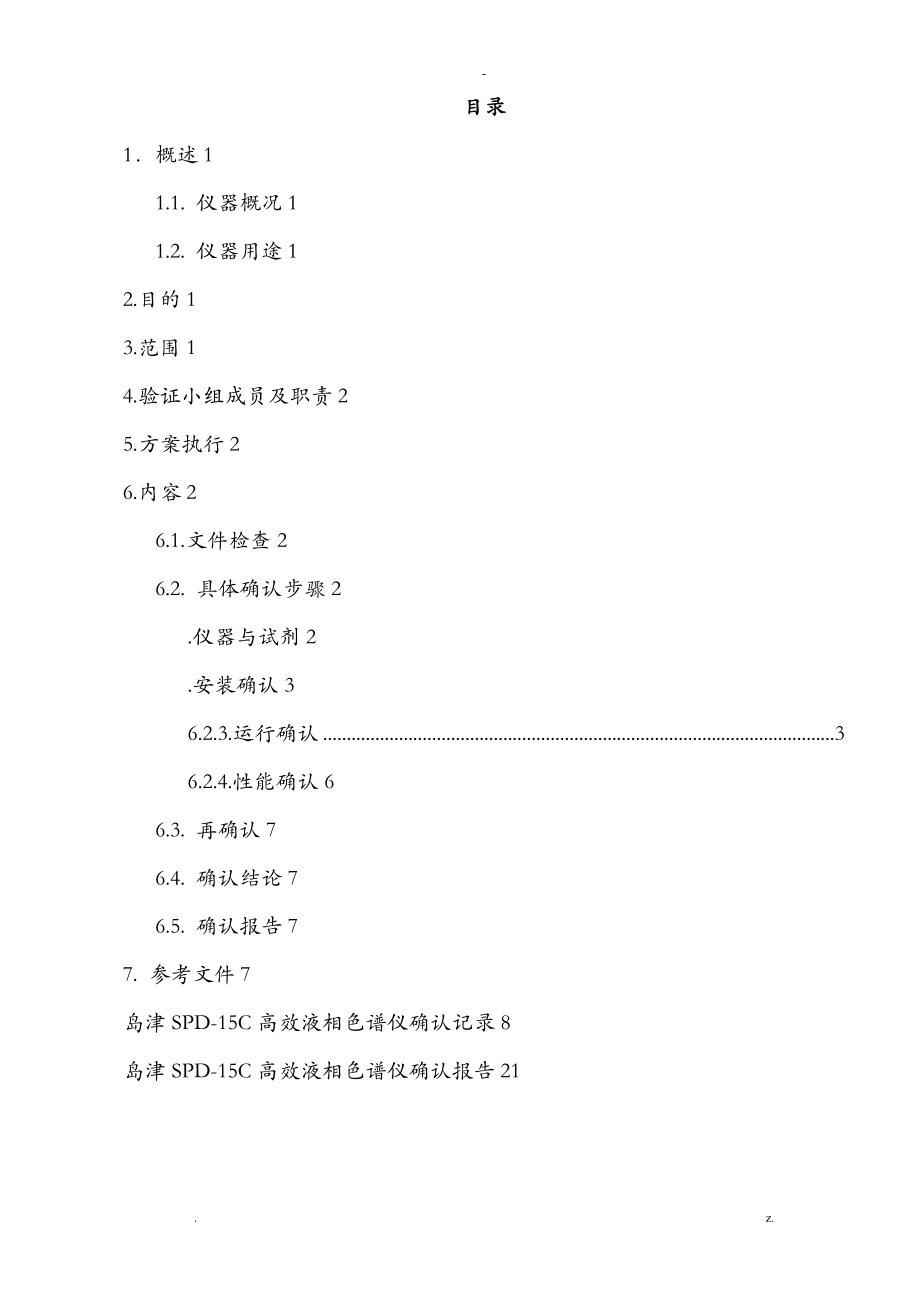

目录1．概述11.1. 仪器概况11.2. 仪器用途12.目的13.范围14.验证小组成员及职责25.方案执行26.内容26.1.文件检查26.2. 具体确认步骤2.仪器与试剂2.安装确认36.2.3.运行确认 36.2.4.性能确认66.3. 再确认76.4. 确认结论76.5. 确认报告77. 参考文件7岛津SPD-15C高效液相色谱仪确认记录8岛津SPD-15C高效液相色谱仪确认报告21. z.-1．概述岛津SPD-15C高效液相色谱仪为质量检测中心常用仪器，为确认该仪器各项性能仍符合要求，制订本方案对该仪器进展确认1.1. 仪器概况本台岛津SPD-15C高效液相色谱仪是由输液系统、自动进样器、色谱柱〔柱温箱〕、检测器和数据处理装置等局部组成，液相色谱仪利用样品中各组分在色谱柱内固定相和流动相间分配或吸附特性的差异，由流动相将样品带入色谱柱中进展别离，经检测器检测，依据组分的保存时间和响应值〔峰面积或峰高〕进展定性和定量的分析。
仪器主要参数如下：仪器安装位置质量检测中心检测器：型号/设备编号SPD-15C/03Z130生产厂家/出厂编号岛津/L20524931151光源氘灯量程0.0001～2.56AUFS 波长范围190～600nm体积〔mm〕260〔W〕×140(H)×430(D)输液泵：型号/设备编号LC-15C/03Z131生产厂家/出厂编号岛津/L20514932222型号/设备编号LC-15C/03Z132生产厂家/出厂编号岛津/L20514932205类型双柱塞往复泵体积〔mm〕260〔W〕×140(H)×420(D)压力设定范围1.0～39.2MPa流速范围0.001～9.999mL/min进样器：型号/设备编号SIL-20AC/03Z133生产厂家/出厂编号岛津/L20174805350进样体积范围0.1～100μL体积〔mm〕260〔W〕×415(H)×500(D)柱温箱：型号/设备编号DT-230A生产厂家/出厂编号YUDIAN工作站：工作站N2000色谱工作站生产厂家**大学智达自动化信息工程**1.2. 仪器用途该仪器用于样品含量、有关物质、聚合物等的检测2.目的对该仪器进展安装确认、运行确认及性能确认，以确定仪器是否仍具有良好的检测性能，是否仍能满足日常分析测试工作的需要。
3.范围适用于岛津高效液相色谱仪SPD-15C确实认4.验证小组成员及职责人员部门职责工程负责人质量检测中心负责确认方案的起草负责按确认方案的要求参与并组织实施确认负责收集确认记录，对确认结果进展分析，起草确认报告负责对参与确认的检验人员进展确认方案及操作规程培训组员质量检测中心按确认方案，参与确认实验的操作质量保证部负责监视确认实施的进展情况5.方案执行所有的空白记录都要被填写，如果工程不适用，用单线划掉，签名并注明日期所有的测试工程都应完成，假设未完成应记录，按偏差处理，并说明相关原因和解决的措施所有的偏差均要求记录，并用适当的方法评估其影响，并证明采取的纠正措施是可以被承受的偏差记录见确认记录中"6．偏差处理记录〞6.内容6.1.文件检查.目的确保与本次确认的相关文件都齐全6.1.2.程序6.1.2.1.确定仪器使用说明书等相关原始资料和技术文件齐全2.相关人员承受了确认方案及相关操作规程的培训3.确认方案中涉及的所有仪器均经过校准，并在有效期内，且有必需的相关证书可承受标准根据确认记录中"1.文件检查记录〞的要求，核对相关文件，确保文件完整相关人员承受了确认方案及相关操作规程的培训。
确保岛津SPD-15C高效液相色谱仪及其他仪器经过校准，在有效期内，且有相应的证书6.1.4.原始记录检查记录见确认记录"1.文件检查记录〞及"2.仪器与试剂〞6.2. 具体确认步骤.仪器与试剂.1.要求秒表：分度值不大于0.1s；分析天平：最大称量不小于100g，最小分度不大于1mg；温度计：温度范围0～100℃、最小分度值不大于0.1℃；甲醇：HPLC用；丙酮：分折纯；紫外吸收标准溶液:取120℃枯燥至恒重的基准重铬酸钾约60mg，精细称定，用0.005mol/l硫酸溶液溶解并稀释至1000ml，摇匀，即得重铬酸钾的硫酸溶液；1×10-7g/mL的萘/甲醇标准溶液；1×10-4g/mL的萘/甲醇标准溶液2.具体见确认记录"2.仪器与试剂〞6.2.2.安装确认6.2.2.1.目的由于在初始安装岛津SPD-15C高效液相色谱仪时，未进展系统的安装确认，故在本次确认中，重新对零配件和仪器的安装条件进展确认，保证各项检查工程结果合格，仪器的安装正确，且能正常运行6.2.2.2.程序对照使用说明书，确认环境、电源等是否符合要求，具体确认步骤按"3.安装确认记录〞进展3.可承受标准 实验室电源设计安装合理，环境良好，符合仪器安装要求。
环境、电源等符合仪器要求6.2.2.4.原始记录运行确认结果见确认记录中"3.安装确认记录〞6.2.3.运行确认6.2.3.1.目的确认岛津SPD-15C高效液相色谱仪的各项功能是否到达设计要求，并能顺利运行2.程序.2.1.运行确认开场前状态确实认安装确认成功完成；设备与电源连接正常2.2.操作功能键确认按"4.1操作功能键确认〞，确认仪器的主要操作功能键及其功能是否正常2.3.根本运行功能确认按"4.2根本运行功能确认〞，确认仪器的根本运行功能是否正常2.4.输液系统确实认.泵耐压确实认将仪器各局部连接好，以 100%甲醇为流动相，流量为 1mL/min，按说明书启动仪器，压力平稳后保持10min，用滤纸检查各管路接口处应无湿迹卸下色谱柱，堵住泵出口端〔压力传感器以下〕，使压力到达最大允许值39.2MPa的90%，保持 5min无泄漏泵流量设定值误差 SS、流量稳定性误差SR 确实认按表 1 的要求设定流量，启动仪器，压力稳定后，在流动相出口处用事先清洗称重过的容量瓶收集流动相，同时用秒表计时，收集表 1 规定时间流出的流动相，在分析天平上称重，按式〔1〕 、式〔2〕计算 SS和 SR。
SS =〔m-S〕/ S×100% 〔1〕 SR =(ma*-min)/m×100% 〔2〕式中：m——m=〔W2-W1〕/〔ρt.t〕，流量实测值，mL/min；W2——容量瓶+流动相的质量，g； W1——容量瓶的质量，g；ρt——试验温度下流动相的密度，g/mL； t——收集流动相的时间，min；m——同一组测量的算术平均值，mL/min；S——流量设定值，mL/min；ma*——同一组测量中流量最大值，mL/min；min——同一组测量中流量最小值，mL/min表1流量设定值/〔mL/min〕0.51.02.0测量次数333流动相收集时间/min1055.梯度误差由梯度控制装置设置阶梯式的梯度洗脱程序，A 溶剂为纯水，B 溶剂为含 0.1%丙酮的水溶液， B经由 5 个阶梯从 0 变到 100%， 如图 1 所示 将输液泵和检测器连接 〔不接色谱柱〕 ，开机以后以 A溶剂冲洗系统，基线平稳后开场执行梯度程序，画出梯度变化曲线求出A，B溶剂不同比例时的输出信号值，重复测量2次，计算平均值。
从 B 溶剂的含量及对应的输出信号值，按式〔3〕计算梯度误差Gci，取 Gci最大者作为仪器梯度误差 Gci=〔i-m〕/m×100% 〔3〕式中：Gci——第i阶段梯度误差〔%〕；i——第i阶段输出信号值增量的平均值；i=i- (i-1) (i=0,1,2,3,4,5)；m——各段输出信号值增量平均值的平均值；m= 图 1.2.5.柱箱温度设定值误差ΔTS 和控温稳定性 TC 确实认将数字温度计探头固定在柱温箱内，选择35℃和45℃进展确认按仪器说明书操作，通电升温，待温度稳定后，记下温度计读数并开场计时，以后每隔 10min 记录一次读数，共计 7 次，求出平均值平均值与设定值之差为ΔTS，7次读数中最大值与最小值之差为控温稳定性TC2.6.紫外-可见光检测器确实认.波长示值误差和重复性用一节空管代替色谱柱将液路连通，以水为流动相流量为1.0mL/min，采用步进进样方法，在235nm、257nm、313nm和350nm波长处检定仪器的波长示值误差从检测器波长较规定波长低5nm处开场到较规定波长高5nm处〔例如确认257nm时，从252nm开场到262nm〕，从低于5nm开场，注入紫外吸收标准溶液10μL，待色谱峰出来完毕后再将检测器波长调高1nm，再注入紫外吸收标准溶液10μL，这样将得到一组不同波长的色谱峰，最高〔或最低〕色谱峰对应的波长与标准溶液波长之差，即为波长示值误差，示意图如图2；每个波长重复测量三次，其中最大值与最小值之差为波长重复性误差。
图2 .基线噪声和基线漂移确实认〕hd 选用C18色谱柱，以100%甲醇为流动相，流速为1mL/min，紫外检测器的波长选在254nm检测器灵敏度调到最灵敏档，开机预热，待仪器稳定后〔约60min〕记录基线60min，从30min内基线上读出噪音值〔峰对峰的最大宽度〕，用工作站色谱图显示的物理量〔mv〕作单位表示；从60min基线上读出基线漂移值〔坐标轴放大后读取〕，基线漂移用1h内基线偏离原点的值〔mv/h〕表示最小检测浓度确实认在.2.6.2.的色谱条件下，注入10μL或20μL 1×10-7g/mL的萘/甲醇标准溶液，记录色谱图，按式〔4〕计算最小检测浓度cLcL= 〔4〕式中：cL——最小检测浓度，g/mL； Nd——检测器基线噪声峰高，mv；c——标准溶液浓度，g/mL； H——标准溶液的色谱峰高，mv； V——进样体积，μL。
2.7.自动进样器进样量准确度误差确实认取1.5ml进样瓶装入1ml水，用天平精细称定其重量，然后置于自动进样器上让其进样10次，每次10μl进样完成后再精细称定其重量，按式〔5〕由重量差计算进样量准确度进样准确度=×100% 〔5〕式中：Ma——进样前进样瓶重〔mg〕 ； Mb——进样后进样瓶重〔mg〕 ； V——进样体积，μL ；ρt——试验温度下〔自动进样器设置温度〕流动相的密度，mg/μL— 0 6.2.3.3.原始记录运行确认结果见确认记录中"4.运行确认记录〞4.可承受标准.4.1.仪器的主要功能键及其功能正常，仪器的根本运行功能正常4.2.泵耐压确实认：输液管路接口严密结实，在5min内无泄漏4.3.泵流量设定值误差 SS、流量稳定性误差SR：流量为0.5mL/min时SS≤5%，SR≤3%；流量为1.0mL/min时SS≤3%，SR≤2%；流量为2.0mL/min时SS≤2%，SR≤2%4.4.梯度误差GC：GC不超过±3%。
4.5.柱箱温度设定值误差ΔTS 和控温稳定性 TC：ΔTS不超过±2℃；TC不超过 1℃4.6.波长示值误差和重复性：波长示值误差不超过±2nm；波长重复性优于2nm4.7.基线噪声和基线漂移：基线噪声不超过5×10-4mv；基线漂移不超过5×10-3mv/h4.8.最小检测浓度：最小检测浓度不超过1×10-7g/mL的萘/甲醇溶液4.9.自动进样器进样量准确度误差：进样误差不得过2%性能确认.1.目的确认岛津SPD-15C高效液相色谱仪的整机性能是否符合规定，到达定性、定量重复性的要求2.程序.2.1.性能确认开场前状态确实认运行确认成功完成；仪器与电源连接正常6.2.4.2.2.性能确认〔定性、定量重复性确实认〕将仪器各局部连接好，选用C18色谱柱，100%甲醇为流动相，流量为1.0mL/min，检测波长为254nm，柱温设定为40℃,待基线稳定后注入10μL的1×10-4g/mL萘/甲醇标准溶液；连续测量6次，记录色谱峰的保存时间和峰面积，以保存时间计算其定性测量重复性误差，以峰面积计算其定量测定重复性误差按式〔6〕计算相对标准偏差RSD RSD6定性〔定量〕= 〔6〕式中：RSD6定性〔定量〕——定性〔定量〕测量重复性相对标准偏差；——第i次测得的保存时间或峰面积；——6次测量结果的算术平均值；i——测量序号。
6.2.4.3.原始记录性能确认结果见确认记录中"5.性能确认记录〞6.2.4.4.可承受标准定性测量重复性〔6次测量〕RSD不超过1.5%；定量测量重复性〔6次测量〕RSD不超过2.0%6.3.再确认.在一般正常情况下，每年再确认一次如遇任何重大变更：如更换重要零件或重大维修工程，完成后均需要再次确认，以证明各种重大变更不会对现有使用效果产生影响6.4. 确认结论确认结论见确认记录中"7. 确认结论〞6.5. 确认报告确认报告见"岛津SPD-15C高效液相色谱仪确认报告"7.参考文件本方案依据下面列出标准或资料的有关条款，结合本公司需求制定7.1."药品生产质量管理标准〔2010年修订〕"7.2."中华人民**国药典〔2010版二部〕"7.3."药品GMP指南·质量控制实验室与物料系统"7.4."岛津SPD-15C紫外-可见检测器说明书"7.5．"岛津LC-15C溶剂输送泵说明书"7.6."岛津SIL-20AC自动进样器说明书"7.7."液相色谱仪检定规程JJG705-2002"岛津SPD-15C高效液相色谱仪确认记录1. 文件检查记录1.1. 仪器原始资料及操作规程检查文件名称文件编号/档案号文件保存地点岛津SPD-15C高效液相色谱仪使用说明书岛津系列高效液相色谱仪操作规程岛津系列高效液相色谱仪维护保养操作规程岛津系列高效液相色谱仪清洁操作规程检查人检查日期复核人复核日期结论：评价人： 日期： 年 月 日1.2.文件培训检查培训内容培训讲师参加人员日期是否有培训记录岛津系列高效液相色谱仪操作规程岛津系列高效液相色谱仪维护保养操作规程岛津系列高效液相色谱仪清洁操作规程岛津SPD-15C高效液相色谱仪确认方案高效液相色谱法操作规程检查人检查日期复核人复核日期结论：评价人： 日期： 年 月 日2. 仪器与试剂2.1. 仪器仪器型号级别/规格编号生产厂家校准有效期是否有校准报告是否符合要求秒表分析天平温度数据采集仪温湿度计检查人检查日期复核人复核日期结论：评价人： 日期： 年 月 日2.2. 试剂品名批号级别(纯度)供给商/来源有效期是否符合要求甲醇丙酮基准重铬酸钾硫酸1×10-7g/mL的萘/甲醇标准溶液1×10-4g/mL的萘/甲醇标准溶液检查人检查日期复核人复核日期结论：评价人： 日期： 年 月 日3.安装确认记录工程可承受标准结果室内环境室内应清洁无尘，无易燃、易爆和腐蚀性气体，无阳光直射，排风良好。
环境温度室温在15～30℃，温度变化不超过3℃，室内湿度在20%～85%范围内安装位置仪器应平稳地放置在工作台上周围无强烈的机械震动和电磁干扰源电源电源电压为〔220±22〕V，频率为〔50±0.5〕HZ，以稳压器输出接地仪器接地良好检查人检查日期复核人复核日期结论：评价人： 日期： 年 月 日4．运行确认记录4.1.操作功能键确认工程可承受标准结果输液泵【POWER】按下输液泵【POWER】输液泵通电，输液泵显示屏亮，等待约3秒输液泵显示屏显示主界面输液泵排气阀【DRAIN】可逆时针翻开输液泵排气阀【DRAIN】1/2圈输液泵【purge】逆时针翻开输液泵排气阀【DRAIN】1/2圈，按下【purge】输液泵开场排气5分钟后自动停顿输液泵【pump】按下输液泵【pump】键，输液泵开场输液输液泵【sleep】按下输液泵【sleep】键，输液泵控制面板灯灭，进入睡眠状态输液泵【edit】按下输液泵【edit】进入梯度编辑界面输液泵【Enter】按下输液泵【edit】进入梯度编辑界面，输入时间5min，再按下【Enter】键，即设置初始梯度执行时间为5min。
输液泵【del】按下输液泵【edit】进入梯度编辑界面，输入时间5min，再按下【Enter】键，即设置初始梯度执行时间为5min，再按下【del】键删除设置的时间输液泵【CE】在梯度编辑界面按下【CE】键，返回上级菜单输液泵【func】按下输液泵【func】键，进入输液泵菜单，再次按下【func】键，进入下一菜单输液泵【conc】按下输液泵【conc】键，进入梯度初始比例设置界面输液泵【run】按下输液泵【run】键，输液泵run指示灯亮，输液泵开场执行梯度输液检测器【POWER】按下检测器【POWER】键，检测器通电，显示屏亮，进入自检界面，等待约3分钟，检测器显示屏显示主界面检测器【func】按下检测器【func】键，进入检测器菜单界面，再按下检测器【func】键，进入下一菜单检测器【enter】按下检测器【func】键一次，显示波长设置菜单，按下【enter】键，进入波长设置界面，输入254nm再按下【enter】键即设置254nm为检测波长检测器【del】按下检测器【func】键一次，显示波长设置菜单，按下【enter】键，进入波长设置界面，输入254nm，再按下【del】键即删除254nm。
检测器【CE】按下检测器【func】键一次，显示波长设置菜单，按下【enter】键，进入波长设置界面，输入254nm再按下【enter】键即设置254nm为检测波长再按下【CE】键返回上级菜单检测器【zero】在检测器工作状态下，按下【zero】键，检测器显示屏上显示0.00AU检测器【sleep】按下检测器【sleep】键，检测器控制面板灯灭，进入睡眠状态自动进样器【POWER】按下自动进样器【POWER】键，自动进样器通电，显示屏进入主界面自动进样器【purge】按下【purge】键，自动进样器进入自动清洗进样口，25min后停顿自动进样器【edit】按下【edit】键，进入自动进样程序编辑菜单自动进样器【enter】按下【edit】键，进入自动进样程序编辑菜单，再按下【enter】键进入进样程序编辑自动进样器【del】按下【edit】键，进入自动进样程序编辑菜单，按下【del】克对编辑好的程序删除自动进样器【CE】按下【edit】键，进入自动进样程序编辑菜单，按下【del】克对编辑好的程序删除，再按下【CE】键返回上级菜单自动进样器【start/stop】按下【start/stop】键，自动进样器开场按程序设定进样。
自动进样器【sleep】按下自动进样器【sleep】键，检测器控制面板灯灭，进入睡眠状态柱温箱电源键按下电源开关键，电源键指示灯亮，温度显示屏亮柱温箱【◣】连续按下柱温箱【◣】键温度设置显示屏SV光标在不同的温度位数间闪烁柱温箱【▲】按下柱温箱【▲】温度设定值增加柱温箱【▼】按下柱温箱【▼】温度设定值降低检查人检查日期复核人复核日期结论：评价人： 日期： 年 月 日4.2.根本运行功能确认工程可承受标准结果输液泵根本运行功能确认按下输液泵【POWER】输液泵通电，输液泵显示屏亮，等待约3秒输液泵显示屏显示主界面，逆时针翻开输液泵排气阀【DRAIN】1/2圈，按下【purge】输液泵开场排气，5分钟后自动停顿，顺时针拧紧输液泵排气阀再按下【func】键，进入菜单界面，流速光标闪烁，输入1.0，按下 【enter】即设置流速为1.0mL/min，按下【CE】键返回，按下【pump】键，输液泵开场以1.0 mL/min流速运行检测器根本运行功能确认按下检测器【POWER】键，检测器通电，显示屏亮，进入自检界面，等待约3分钟，检测器显示屏显示主界面，按下检测器【func】键一次，显示波长设置菜单，按下【enter】键，进入波长设置界面，输入254nm再按下【enter】键即设置254nm为检测波长，在检测器工作状态下，按下【zero】键，检测器显示屏上显示0.000AU。
自动进样器根本运行功能确认按下自动进样器【POWER】键，自动进样器通电，显示屏进入主界面，按下【purge】键，自动进样器进入自动清洗进样口，25min后停顿，按下【edit】键，进入自动进样程序编辑菜单，依次输入进样盘号、初始进样瓶号、完毕进样瓶号、重复进样次数、进样量、进样时间，按下【enter】键，再按下【CE】键返回，待仪器显示屏显示READY后，按下【start/stop】键，自动进样器开场按程序设定进样柱温箱根本运行功能确认按下电源开关键，再按下柱温箱【◣】键，再【▲】【▼】键设定目标温度35℃，等待一段时间后，柱温箱温度显示屏PV显示温度35℃检查人复核人结论：评价人： 日期： 年 月 日4.3.输液系统确认记录.泵耐压确实认工程可承受标准结果泵耐压测试堵住泵出口端〔压力传感器以下〕，使压力到达最大允许值39.2MPa的90%，保持 5min无泄漏检查人检查日期复核人复核日期结论：评价人： 日期： 年 月 日4.3.2.泵流量设定值误差 SS、流量稳定性误差SR室温：℃流动相密度SS1=t1=S2=t2=S3=t3=W1W2W2-W1(W2-W1)/ρtm泵流量设定值误差 SS流量稳定性误差SR确认人确认日期复核人复核日期结论：评价人： 日期： 年 月 日4.3.3.梯度准确度确认阶梯号i012345B溶液浓度变化0%20%40%60%80%100%读数〔mv〕12平均值ii-mGciGc确认人确认日期复核人复核日期结论：评价人： 日期： 年 月 日4.4.柱箱温度设定值误差ΔTS 和控温稳定性 TC序号1234567平均值ΔTS1及TC1的设定值35℃ΔTS2及TC2的设定值45℃柱箱温度设定值误差ΔTSΔTS1ΔTS2控温稳定性 TCTC1TC2确认人确认日期复核人复核日期结论：评价人： 日期： 年 月 日4.5.检测器确认工程结果波长示值误差〔nm〕待确认波长〔nm〕最高〔或最低〕色谱峰对应的波长〔nm〕波长示值误差〔nm〕235257313350波长重复性〔nm〕待确认波长〔nm〕最大值〔nm〕最小值〔nm〕波长重复性〔nm〕235257313350基线噪声〔mv〕基线漂移〔mv/h〕最小检测浓度〔g/mL的萘/甲醇〕确认人确认日期复核人复核日期结论：评价人： 日期： 年 月 日4.6.自动进样器进样量准确度误差的检定进样体积V进样次数MaMbρt〔μg/μL〕进样准确度检查人检查日期复核人复核日期结论：评价人： 日期： 年 月 日5.性能确认记录标物名称浓度进样量波长流动相流量柱温序号123456平均值S保存时间〔min〕峰面积定性重复性RSD6定量重复性RSD6确认人确认日期复核人复核日期结论：评价人： 日期： 年 月 日6．偏差处理记录6.1.偏差登记表偏差编号描述签名日期评论或注释：完成人：日期：6.2．偏差报告偏差编号:方案章节：偏差描述：评估影响：纠正措施：报告人：日期：7.确认结论结论： 评价人： 日期： 年 月 日岛津SPD-15C高效液相色谱仪确认报告确认工程名称岛津SPD-15C高效液相色谱仪确认报告确认时间年 月 日至 年 月 日确认方法确认工程确认情况确认结果文件检查安装确认运行确认性能确认结论：签名 ： 年 月 日质量保证部经理签字： 年 月 日质量负责人签字： 年 月 日. z.。
