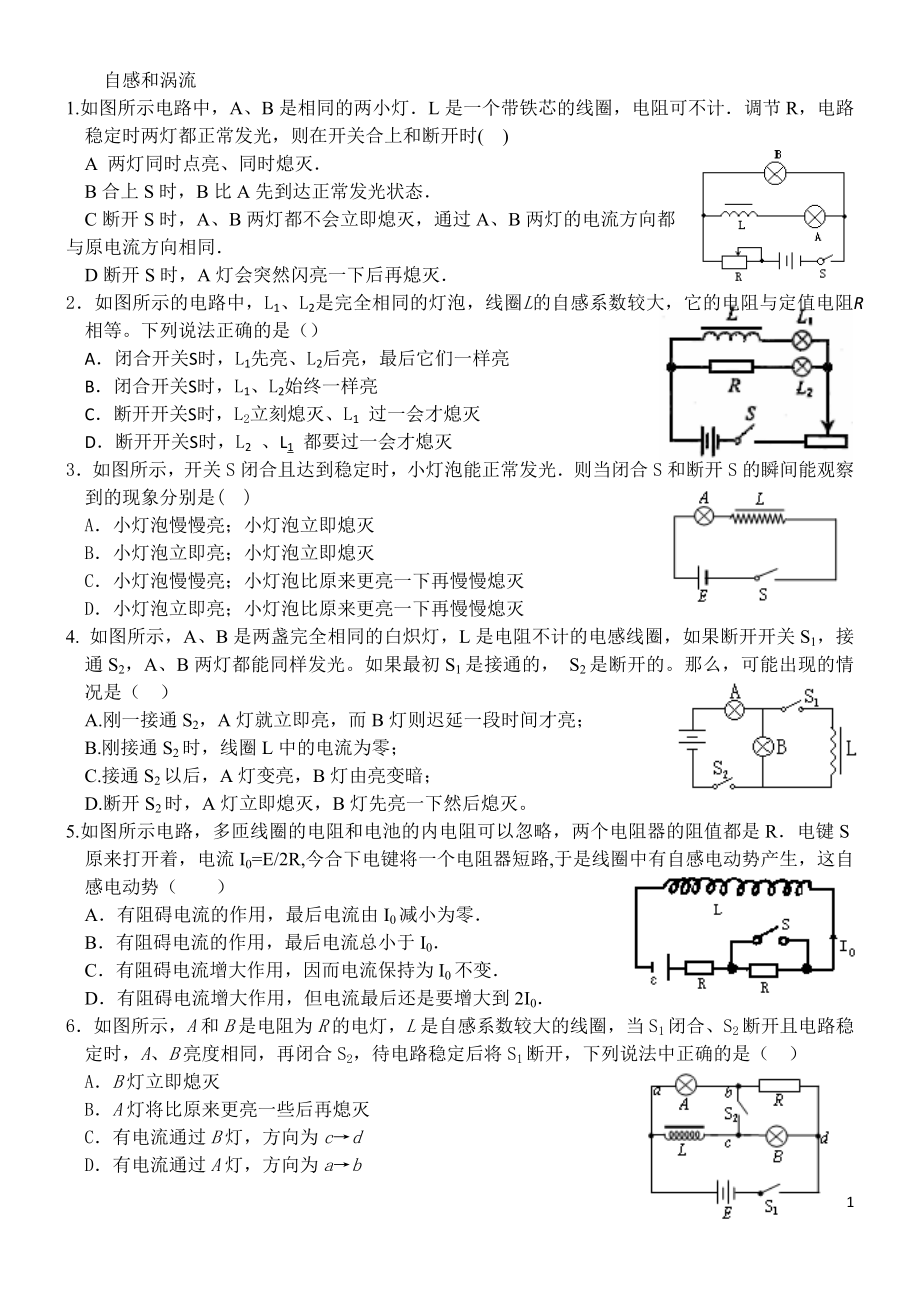

自感和涡流1.如图所示电路中，A、B是相同的两小灯．L是一个带铁芯的线圈，电阻可不计．调节R，电路稳定时两灯都正常发光，则在开关合上和断开时( )A 两灯同时点亮、同时熄灭． B合上S时，B比A先到达正常发光状态．C断开S时，A、B两灯都不会立即熄灭，通过A、B两灯的电流方向都与原电流方向相同．D断开S时，A灯会突然闪亮一下后再熄灭．2．如图所示的电路中，L1、L2是完全相同的灯泡，线圈L的自感系数较大，它的电阻与定值电阻R相等下列说法正确的是（）A．闭合开关S时，L1先亮、L2后亮，最后它们一样亮B．闭合开关S时，L1、L2始终一样亮C．断开开关S时，L2立刻熄灭、L1 过一会才熄灭D．断开开关S时，L2 、L1 都要过一会才熄灭3．如图所示，开关S闭合且达到稳定时，小灯泡能正常发光．则当闭合S和断开S的瞬间能观察到的现象分别是( )A．小灯泡慢慢亮；小灯泡立即熄灭B．小灯泡立即亮；小灯泡立即熄灭C．小灯泡慢慢亮；小灯泡比原来更亮一下再慢慢熄灭D．小灯泡立即亮；小灯泡比原来更亮一下再慢慢熄灭4. 如图所示，A、B是两盏完全相同的白炽灯，L是电阻不计的电感线圈，如果断开开关S1，接通S2，A、B两灯都能同样发光。
如果最初S1是接通的， S2是断开的那么，可能出现的情况是（ ）A.刚一接通S2，A灯就立即亮，而B灯则迟延一段时间才亮；B.刚接通S2时，线圈L中的电流为零；C.接通S2以后，A灯变亮，B灯由亮变暗；D.断开S2时，A灯立即熄灭，B灯先亮一下然后熄灭5.如图所示电路，多匝线圈的电阻和电池的内电阻可以忽略，两个电阻器的阻值都是R．电键S原来打开着，电流I0=E/2R,今合下电键将一个电阻器短路,于是线圈中有自感电动势产生，这自感电动势（ ）A．有阻碍电流的作用，最后电流由I0减小为零．B．有阻碍电流的作用，最后电流总小于I0．C．有阻碍电流增大作用，因而电流保持为I0不变．D．有阻碍电流增大作用，但电流最后还是要增大到2I0．6．如图所示，A和B是电阻为R的电灯，L是自感系数较大的线圈，当S1闭合、S2断开且电路稳定时，A、B亮度相同，再闭合S2，待电路稳定后将S1断开，下列说法中正确的是（ ）A．B灯立即熄灭B．A灯将比原来更亮一些后再熄灭 C．有电流通过B灯，方向为c→dD．有电流通过A灯，方向为a→b7．如图甲所示电路，S是闭合的，此时流过线圈L的电流为i1，流过灯泡A的电流为i2，且i1>i2，在t1时刻将S断开，那么流过灯泡的电流随时间变化的图象是( )tSL边Ai1i2i2i1Ati－i2－i1i2i1Bti－i2－i1i2i1Cti－i2－i1i2i1Di－i2－i1t1t1t1t1甲乙 8.一个线圈中的电流强度若均匀增大，则这个线圈的（ ）A.自感系数也将均匀增大 B. 自感电动势也将均匀增大 C.磁通量也将均匀增大 D. 自感系数、自感电动势都不变9．日光灯的电子镇流器是利用 工作的；而电磁炉和金属探测器是利用_ 工作的．10．电磁炉是利用涡流加热的，它利用交变电流通过线圈产生变化磁场，当磁场内的磁感线通过锅底时，即会产生无数小涡流，使锅体本身高速发热，从而达到烹饪食物的目的．因此，下列的锅类或容器中，不适用于电磁炉的是 （ ）A．煮中药的瓦罐 B．不锈钢锅 C．平底铸铁炒锅 D．塑料盆11如图为演示自感现象实验的电路，实验时先闭合开关S，稳定后设通过线圈L的电流为I1，通过小灯泡E的电流为I2，小灯泡处于正常发光状态，迅速断开开关S，则可观察到灯泡E闪亮一下后熄灭，在灯泡E闪亮短暂过程中，下列说法正确的是：ACA．线圈L中电流I1逐渐减为零。
B．线圈L两端a端电势高于b端C．小灯泡E中电流由I1逐渐减为零，方向与I2相反D．小灯泡中的电流I2逐渐减为零，方向不变12.关于自感现象，正确的说法是：（ ）A、感应电流一定和原电流方向相反；B、线圈中产生的自感电动势较大的其自感系数一定较大；C、对于同一线圈，当电流变化越大时，线圈中产生的自感电动势也越大；D、自感电动势总是阻碍原来电流变化的13．如图所示，E为电池，L是电阻可忽略不计、自感系数足够大的线圈，D1、D2是两个规格相同的灯泡，S是控制电路的开关．对于这个电路，下列说法正确的是（）A．刚闭合S的瞬间，通过D1、D2的电流大小相等B．刚闭合S的瞬间，通过D1、D2的电流大小不相等C．闭合S待电路达到稳定，D1熄灭，D2比原来更亮D．闭合S待电路达到稳定，再将S断开瞬间，D2立即熄灭，D1闪亮一下再熄灭14.如图所示电路中，L为电感线圈，C为电容器，当开关S由断开变为闭合时，则 ( )A．A灯有电流通过，方向由a到b B．A灯中无电流通过，不可能变亮C．B灯立即熄灭，c点电势低于d点电势D．B灯逐渐熄灭，c点电势低于d点电势1B 解：合上S，B灯立即正常发光．A灯支路中，由于L产生的自感电动势阻碍电流增大，A灯将推迟一些时间才能达到正常发光状态．B正确．断开S，L中产生与原电流方向相同的自感电动势，流过B灯的电流与原电流反向。
因为断开S后，由L作为电源的供电电流是从原来稳定时通过L中的电流值逐渐减小的，所以A、B两灯只是延缓一些时间熄灭，并不会比原来更亮．〖点拨〗断电自感中，线圈中的电流只能从原来大小开始变化，只有当原来稳定时L支路中的电流比通过小灯的电流大得多时，那么当断开S后，由L提供的电流流经小灯时才有可能使小灯闪亮一下后再熄灭．2 D解析：由于电感的自感现象闭合开关S时，L2会立即亮，而L1是逐渐变亮，由于两支路电阻相同，电路稳定后，两支路流过的电流相同，最后它们一样亮，则A、B错；断开开关S时，由于电感的自感现象L2、L1过一会才熄灭，则D对C错3 A 4 BCD 5 D 6 A 7 D 8 D 9自感现象 涡流10 AD 11 AC 12 D 13 A、C、D 解析：刚闭合S的瞬间由于电感的自感作用，电流不会立即从电感中流过，两个灯泡串联在一起，因此通过D1、D2的电流大小相等，则A对；电路稳定后电感中有电流流过后，D1处于短路状态，会熄灭，D2比原来更亮，则C对；电路达到稳定再将S断开瞬间，D2立即熄灭，D1闪亮一下再熄灭，则D对]14D3。
