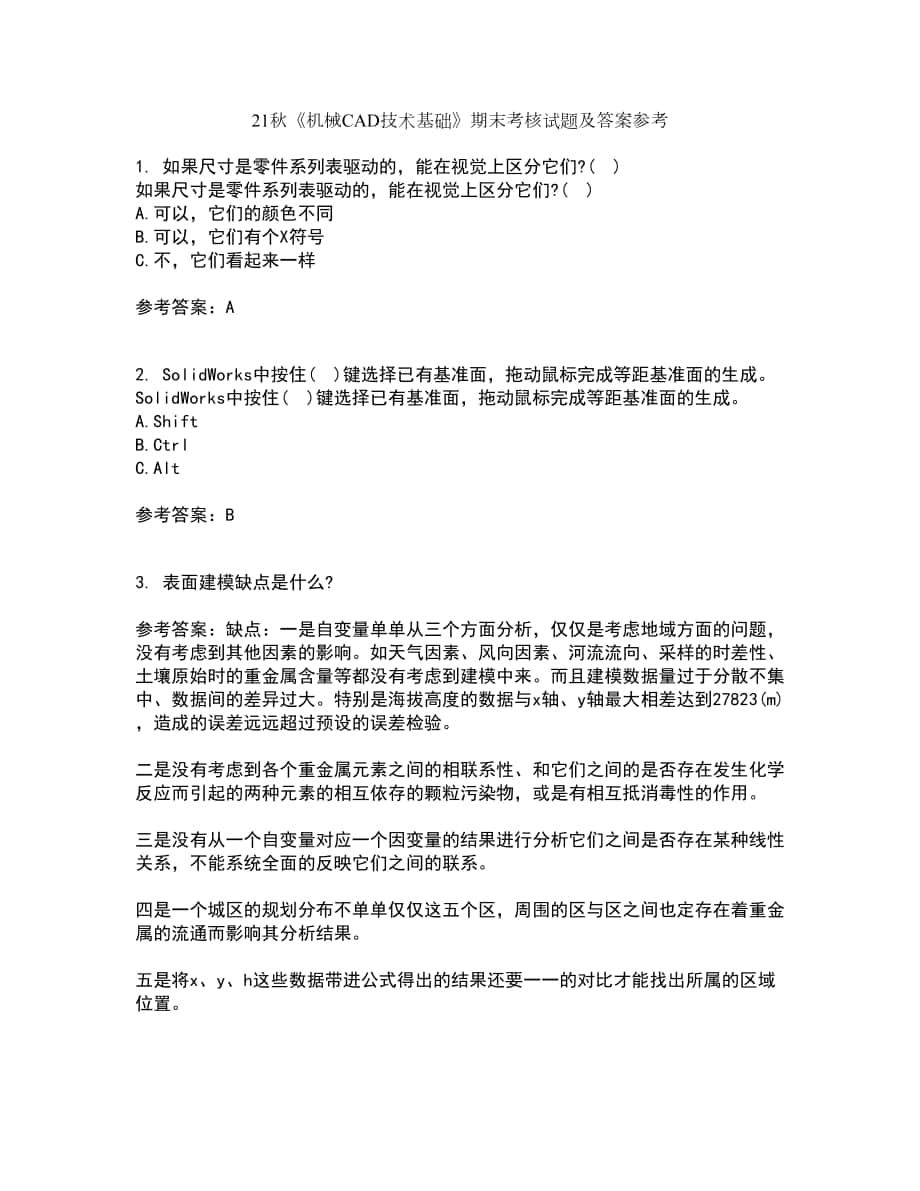

21秋《机械CAD技术基础》期末考核试题及答案参考1. 如果尺寸是零件系列表驱动的，能在视觉上区分它们?( )如果尺寸是零件系列表驱动的，能在视觉上区分它们?( )A.可以，它们的颜色不同B.可以，它们有个X符号C.不，它们看起来一样参考答案：A2. SolidWorks中按住( )键选择已有基准面，拖动鼠标完成等距基准面的生成SolidWorks中按住( )键选择已有基准面，拖动鼠标完成等距基准面的生成A.ShiftB.CtrlC.Alt参考答案：B3. 表面建模缺点是什么?参考答案：缺点：一是自变量单单从三个方面分析，仅仅是考虑地域方面的问题，没有考虑到其他因素的影响如天气因素、风向因素、河流流向、采样的时差性、土壤原始时的重金属含量等都没有考虑到建模中来而且建模数据量过于分散不集中、数据间的差异过大特别是海拔高度的数据与x轴、y轴最大相差达到27823(m)，造成的误差远远超过预设的误差检验 二是没有考虑到各个重金属元素之间的相联系性、和它们之间的是否存在发生化学反应而引起的两种元素的相互依存的颗粒污染物，或是有相互抵消毒性的作用 三是没有从一个自变量对应一个因变量的结果进行分析它们之间是否存在某种线性关系，不能系统全面的反映它们之间的联系。
四是一个城区的规划分布不单单仅仅这五个区，周围的区与区之间也定存在着重金属的流通而影响其分析结果 五是将x、y、h这些数据带进公式得出的结果还要一一的对比才能找出所属的区域位置4. 20世纪70年代，CAD的主要技术特点是交互式二维绘图和三维线框模型 )A.正确B.错误参考答案：B5. SolidWorks方程式的写法类似于VB或者VBA如COS(60)，要写成cos(60*pi/180) )A.正确B.错误参考答案：A6. 如果将一个零件拖动放置到装配体的FeatureManager设计树中，它将以重合零件和装配体的原点方式放置，并且零件的各默认基准面将与装配体默认的各基准面对齐 )如果将一个零件拖动放置到装配体的FeatureManager设计树中，它将以重合零件和装配体的原点方式放置，并且零件的各默认基准面将与装配体默认的各基准面对齐 )A.正确B.错误参考答案：A7. 集成的含义有多种，一般有功能集成、信息集成、过程集成及动态联盟中企业的集成 )A、错误B、正确参考答案：B8. 若要将孔标注符号添加到多个孔上，可以单击孔标注的工具栏图标，然后选择每一个想要添加符号的孔。
)A.正确B.错误参考答案：A9. 以下哪一项不足以定义基准轴?( )以下哪一项不足以定义基准轴?( )A.圆柱/圆锥面B.原点C.两点/顶点D.两平面参考答案：B10. 下面哪一种不是常见的数控编程的自动编程方式?( )下面哪一种不是常见的数控编程的自动编程方式?( )A.采用数控编程语言的自动编程B.从CAD获取信息的自动编程C.从CAPP获取信息的自动编程D.计算机辅助图形设计的自动编程参考答案：C11. 汇编语言与自然语言比较接近，编程与具体计算机无关，经编译及与有关库连接后即可执行 )A、错误B、正确参考答案：A12. 拖动一个零件，并且它可以施加一个力到其他的组件上，如果它们的配合允许的话，可以推动这些组件运动使用( )命令A、物资动力B、SolidWorks没有这个功能C、移动或转动零部件参考答案：A13. 使用绘制圆角工具时，可以用选择实体交叉点上的顶点位置来加入一个草图的圆角 )A、错误B、正确参考答案：B14. 坐标系功能与( )不相关坐标系功能与( )不相关A.质量特性B.测量工具C.截面属性D.工程图属性参考答案：C15. 在装配体的FeatureManager设计树中，无法重新排序零部件。
)A、错误B、正确参考答案：A16. 何为模态分析技术，它有哪些典型应用?参考答案：模态分析是研究结构动力特性一种方法，一般应用在工程振动领域其中，模态是指机械结构的固有振动特性，每一个模态都有特定的固有频率、阻尼比和模态振型分析这些模态参数的过程称为模态分析按计算方法，模态分析可分为计算模态分析和试验模态分析 应用可归结为以下几个方面：(1)评价现有结构系统的动态特性; (2)在新产品设计中进行结构动态特性的预估和优化设计; (3)诊断及预报结构系统的故障; \r\n(4)控制结构的辐射噪声; (5)识别结构系统的载荷17. SolidWorks的图标使用起来很方便，并且可以根据实际要求来定制，当要将一类图标命令(目前没有显示)调出来使用，以下哪种方法不能作到?( )A.在图标栏的空白区域右击，从中选择B.选择【工具】|【自定义】命令，从中选择C.选择【工具】|【选项】命令，从中选择参考答案：C18. 通常把能够定义、描述、生成几何模型，并能交互地进行编辑的系统称为几何造型系统，UG、SolidWorks就是这样的系统 )A、错误B、正确参考答案：B19. 概念模式内模式映射反映了数据的逻辑结构与存储结构之间的关系。
)A.正确B.错误参考答案：A20. 线框建模的优点是什么?参考答案：(1)只有离散的空间线段，处理起来比较容易，构造模型操作简便 (2)所需信息最少，数据结构简单，硬件的要求不高 (3)系统的使用如同人工绘图的自然延伸，对用户的使用水平要求低，用户容易掌握21. 20世纪90年代，CAD技术基础理论主要是以PTC的Pro/Engineer为代表的参数化造型理论和以SDRC的I-DEAS为代表的变量化造型理论，形成了基于特征的实体建模技术 )20世纪90年代，CAD技术基础理论主要是以PTC的Pro/Engineer为代表的参数化造型理论和以SDRC的I-DEAS为代表的变量化造型理论，形成了基于特征的实体建模技术 )A.错误B.正确参考答案：B22. SolidWorks不可以使用薄壁特征的拉伸 )A.正确B.错误参考答案：B23. 特征建模优势是什么?参考答案：1.简化工作流程由设计人员直接进行三维设计建模，省去了二维图样转化成三维模型的过程，简化工作流程，减少人力资源投入和软硬件投入，减轻工作量2.提高效率不存在设计师与BIM“翻模”工程师之间的沟通问题，设计建模过程中的错磁问题和优化方案，设计师直接在三维模型上修改，效率大大提高。
3.提高准确性工作流程简化，参与人员数量减少，有助于提高成果准确性24. 可以通过将曲线、草图等组合为一条单一曲线来生成组合曲线，并且可以使用该曲线作为生成放样或扫描的引导曲线模型的边线也可以生成组合曲线吗?( )A.可以B.不可以C.不知道参考答案：A25. 20世纪80年代，CAD的主要技术特征是实体造型理论和几何建模方法，代表软件I-DEAS )A、错误B、正确参考答案：B26. 可以使用Ctrl+Tab键循环进入在SolidWorks中打开的文件 ( )可以使用Ctrl+Tab键循环进入在SolidWorks中打开的文件 ( )A.正确B.错误参考答案：A27. 数据项也称为字段或数据元素，是描述事物的一个属性的最小单位 )数据项也称为字段或数据元素，是描述事物的一个属性的最小单位 )A.错误B.正确参考答案：B28. 表面模型可以计算物性，能检查物体间碰撞和干涉 )A.正确B.错误参考答案：B29. 下面哪种模式是对实际的物理设备上的数据存储结构的描述?( )下面哪种模式是对实际的物理设备上的数据存储结构的描述?( )A.外模式B.内模式C.概念模式D.子模式参考答案：B30. 可以使用绘制圆角工具来绘出未相交草图实体的圆角，当加入此圆角时，这些实体会自动地被修剪或延伸。
)A、错误B、正确参考答案：B31. 计算机辅助设计就是使用图形软件和计算机硬件进行绘图及有关标注的一种方法和技术，它以摆脱繁重的手工绘图为主要目标 )A.正确B.错误参考答案：B32. 在同一草图中，复制并粘贴一个或多个草图实体，以下方法中，哪种不能实现?( )A、鼠标选中并拖动B、使用【编辑】|【复制】、【粘贴】命令C、按住Ctrl+C键、Ctrl+V键参考答案：A33. 哪一类计算机曾在20世界80年代占据了主要的CAD市场?( )A、大中型计算机B、小型计算机C、工程工作站D、微机参考答案：B34. Design Clipart功能能够搜索零件、装配体等文件，并可以解剖目标文件，使得用户可以轻松地将剖析的文件单元拖放到当前设计中 )A、错误B、正确参考答案：B35. 在折叠状态下，可以随时在零件的任何表面上建立切除，在零件的折叠状态下建立的切除特征不会在零件的展开状态下显示 )A、错误B、正确参考答案：A36. 如果材料明细表较长，表格允许分割 )A.正确B.错误参考答案：A37. 使用三个或三个以上轮廓生成放样时，其中间轮廓可以为点 )A、错误B、正确参考答案：A38. 在创建坐标系时，选择一个点作为坐标系的原点，然后依次选择三条直线(线段)作为坐标系三个坐标轴的方向参考。
)A、错误B、正确参考答案：A39. 目前，三维设计的应用层次在航空设计和制造企业中基本达到100% )目前，三维设计的应用层次在航空设计和制造企业中基本达到100% )A.错误B.正确参考答案：B40. 如果需要在钣金零件上添加折弯，首先要在创建折弯的面上绘制一条草图线来定义折弯该折弯类型被称为( )如果需要在钣金零件上添加折弯，首先要在创建折弯的面上绘制一条草图线来定义折弯该折弯类型被称为( )A.草图转折B.草图折弯C.草图弯曲参考答案：B41. 数值、字符是数据，图形、图像不是数据 )数值、字符是数据，图形、图像不是数据 )A.错误B.正确参考答案：A42. 钣金是常用的功能在SolidWorks中可以将一个薄壁基体零件转化为钣金零件吗?( )A、能B、不能C、不知道参考答案：A43. 二叉树不可以是空的 )A.正确B.错误参考答案：B44. 在CAD技术发展的哪个时期开始出现CAD这一术语?( )在CAD技术发展的哪个时期开始出现CAD这一术语?( )A.20世纪50年代B.20世纪60年代C.20世纪70年代D.20世纪80年代参考答案：B45. SolidWorks的倒角功能非常丰富，共有( )种倒角类型。
A、2B、3C、4参考答案：B46. 数码摄像机、数码相机不属于图形输入设备 )A.正确B.错误参考答案：B47. 为何要创建毛坯模型?参考答案：毛坯模型主要用于计算切削过程中残料，并能实时显示残料形状，还能根据实际毛坯形状对计算毛坯进行扩展或收缩调整应用残料毛坯模型，能更好地发挥3D动态优化粗切、区域开粗残料加工能力，还可以降低切削过程中频繁抬刀和进刀48. 可以从一个剖面视图中生成一个投影视图 )可以从一个剖面视图中生成一个投影视图 )A.正确B.错误参考答案：A49. 在客户/服务器形式中，网络拓扑结构最常用的是总线网或环网形式，前者采用环形令牌网技术，后者常选用以太网技术 )A.正确B.错误参考答案：B50. 如果仅想镜像特征的几何体(面和边线)，而并非想求解整个特征，应选择( )如果仅想镜像特征的几何体(面和边线)，而并非想求解整个特征，应选择( )A.源特征B.合并阵列C.几何体阵列参考答案：C。
