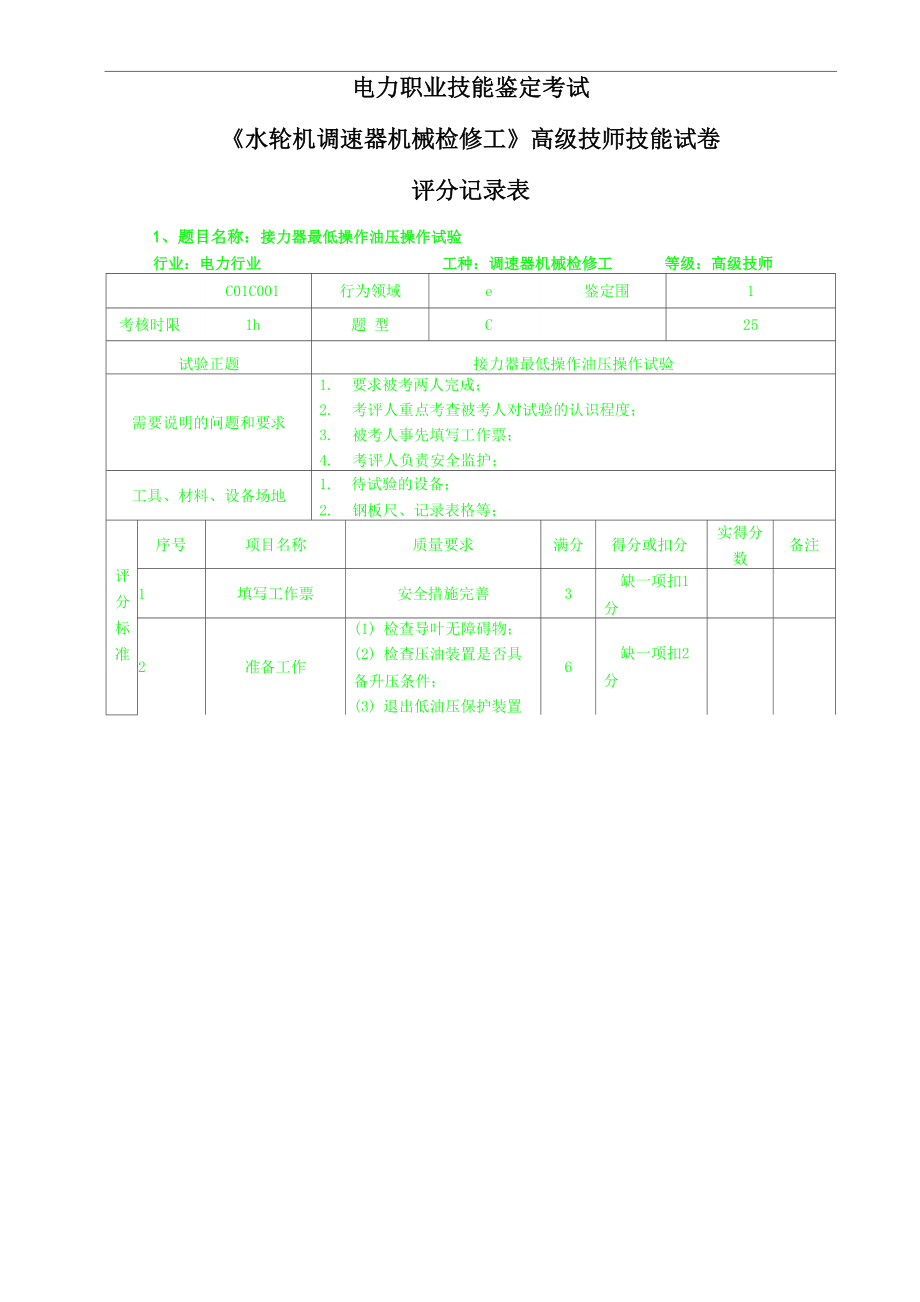

电力职业技能鉴定考试《水轮机调速器机械检修工》高级技师技能试卷评分记录表1、题目名称：接力器最低操作油压操作试验行业：电力行业 工种：调速器机械检修工 等级：高级技师C01C001行为领域e鉴定围1考核时限1h题 型C25试验正题接力器最低操作油压操作试验需要说明的问题和要求1. 要求被考两人完成；2. 考评人重点考查被考人对试验的认识程度；3. 被考人事先填写工作票；4. 考评人负责安全监护；工具、材料、设备场地1. 待试验的设备；2. 钢板尺、记录表格等；评分标准序号项目名称质量要求满分得分或扣分实得分数备注1填写工作票安全措施完善3缺一项扣1分2准备工作(1) 检查导叶无障碍物；(2) 检查压油装置是否具备升压条件；(3) 退出低油压保护装置6缺一项扣2分3方法(1) 将导叶开至某开度， 放掉压力油罐中的压缩空 气，压力油罐压力为 0MPa,;(2) 手动给调速器开导叶 令；(3) 向压力油罐充入压缩 空气，逐渐升高油压，并 仔细观察接力器动作，记 下接力器瞬间向关侧移动 的压力值，并记录；(4) 根据上述步骤选择导 叶开度3-4个点重复测量 最低动作压力值；最低动 作压力标准值小于额定压 力 16%；(5) 如果超出要求值需检 查导水机构并重新测量达 到技术要求；12缺一项扣3 分；检查方法 不正确扣5分4消工作票清理现场，整理记录4洁扣2分；没 有记录扣2分C01C002行为领域e鉴定围1考核时限1h题 型C40试验正题机组大修后的无水开机模拟试验需要说明的问题和要求1. 要求被考两人完成；2. 考评人重点考查被考人对试验的认识程度；3. 被考人事先填写工作票；4. 考评人负责安全监护；工具、材料、设备场地1. 待试验的设备；2. 钢板尺、秒表、记录表格等；评分标 准序号项目名称质量要求满分得分或扣 分实得分数备注1填写工作票要求工作任务明确、安全措施完善4缺一项 扣1分2试验接线要求选用试验仪器正确，试验接线正 确，不漏测信号6缺一项 扣2分3试验条件(1) 机组上、下游闸门落下，蜗壳无水压；(2) 断开励磁系统启励电源开关；(3 )调速系统在备用状态；(4 )励磁系统在备用状态；(5) 技术供水系统在备用状态；(6) 投入水车直流电源(7 )撤除风闸(8 )撤除围带6缺一项 扣1.5分4试验方法 及步骤(1) 在上位机或现地面板上发“空载” 控制命令(2) 检查装置是否已进入“停机到空载” 流程(3) 检查导叶、轮叶是否已切为“自动”(4) 检查技术供水系统控制是否正常， 供水水压是否正常(5) 锁锭已拔出(6) 开机DP已投入(7) 装置已向调速系统、励磁系统和保 护装置发出开机令(8) 导叶已开至“空载”位置(9) 用变频电源给测速装置加入转速信号，摸拟95%nN转速信号(10) 励磁风机已启动，FMK已合闸，主 变风机已启动(11) 启励接触器动作正常(12) 装置报“启动失败”，控制流程退 出18缺一项 扣1.5分试验完 毕消工作票、撤除试验连线，恢复测速 装置“”运行，清理现场3缺一项 扣1分测试数据 记录数据应包括试验时间、天气、试验主 要仪器及精度、试验数据、试验人3测试记 录不全每 项扣1分3、题目名称：甩负荷试验行业：电力行业 工种：调速器机械检修工 等级：高级技师C01C003行为领域e鉴定围1考核时限1h题 型C40试验正题需要说明的问题和要求要求被考两人完成；考评人重点考查被考人对试验的认识程度；被考人事先填写工作票；考评人负责安全监护；工具、材料、设备场地待试验的设备；钢板尺、秒表、记录表格等；评 分 标 准序号项目名称质量要求满分得分或扣分实得分 数备注1填写工作票要求工作任务明确，安全措 施完备4缺一项扣1分2试验接线要求选用试验仪器正确、试 验接线正确、不漏测信号6每项不正确扣2分3试验仪器的调整试验仪器的调整5试验仪器的调 整方法不正确扣 5分4试验步骤和要求(1) 甩负荷试验应在额定负荷 的 25%、50%、75%、100%下分 别进行(2) 机组带上负荷，各项测量、 记录工作妥善后，跳开发电机 出口断路器甩负荷，利用光线 示波器及目测记录机组转速 变化、蜗壳和尾水管水压变 化、接力器行程等，并记录上 导、法兰、水导处的摆度及上 支架垂直、水平振动(3) 调速器甩负荷试验应满足 国标GB/T9652.2-200 7相关要 求。
15每项不正确扣2分5试验完毕消工作票、拆除试验接线、 清理现场4缺一项扣1.5 分6试验数据记录及分析1. 试验数据应包括试验时 间、天气、试验主要仪器及精 度、试验数据、试验人2. 出具分析报告6缺一项扣3分损坏仪器、仪表 扣除全部分数4、题目名称：用CAD绘制一主配压阀活塞零件加工图行业：电力行业 工种：调速器机械检修工 等级：高级技师C01C006行为领域e鉴定围1考核时限2h题 型C25试验正题用CAD绘制一主配压阀活塞零件加工图需要说明的问题和要求要求被考一人完成；考评人重点考查被考人对CAD的熟悉程度；考评人负责监考；工具、材料、设备场地办公计算机一台；外径千分尺、测绘记录表格等；评 分 标 准序号项目名称质量要求满分得分或扣分实得分 数备注1项目名称质量要求满分得分或扣分实得分 数备注2测绘(1) 能正确使用测量用具测绘出主配压阀阀盘尺寸(2) 要求一次测绘成功5尺寸不准 扣2分；多次 测量扣3分3制图(1) 应熟练地启动计算机(2) 应正确地进入CAD程序(3) 应熟练地应用CAD命令或命令图标绘图(4) 先用1 : 1比例制图(5) 用适当比例将图放置在A4图框(6) 图面尺寸齐全，阀盘和阀盘间距离应标注公差；(7) 标题栏容完整8缺一项扣1 分4打印能正确地将图输送到打 印机，完成一幅合格的零 件加工图2不打印扣2 分5、题目名称：机组逸速保护动作，调速器失灵过速保护未动作处理行业：电力行业 工种：调速器机械检修工 等级：高级技师C01C005行为领域e鉴定围1考核时限2h题 型C25试验正题机组逸速保护动作，调速器(主配拒动)失灵过速保护未动作处理需要说明的问题和要求要求被考两人完成；考评人重点考查被考人对试验的认识程度；被考人事先填写工作票；考评人负责安全监护；工具、材料、设备场地待试验的设备； 记录表格等；评 分 标 准序号项目名称质量要求满分得分或扣分实得分 数备注1填写工作票要求工作任务明确、安全措施完备3缺一项扣1分2故障原因的分析根据具体故障现象，按 原理图进行分析，指出(口 述)故障可能存在的围6指出的故 障围不确切 扣3分；不会 进行分析，指 不出故障可 能存在的围 扣3分3检查、判断故障(1) 检查故障的工作步骤 正确(2) 检查故障的顺序有条 理，并使检查围逐步缩小 至故障点4步骤不正 确扣2分；检 查故障的顺 序没有条理 扣2分4检查围(1) 检查调速器失灵接点(2) 检查延时继电器整定 值及接点(3) 检查断路器辅助接点(4) 检查过速继电器动作值及接点(5) 检查事故出口继电器线圈及接点(6) 检查过速电磁阀5缺一项扣1分5排除故障(1) 据故障的原因，采用正 确的处理方法，排除故障(2) 消除导致再次发生故 障的因素3不能排除 故障扣3分6工具和仪表的使 用检查故障时，要正确使 用工具和仪表2不能正确使用工具和仪表扣2分7工作完成消工作票、清理现场、 写检修交待2分损坏仪器、 仪表及设备 扣除全部分数6、题目名称：接力器直线位移传感器零位调整行业：电力行业 工种：调速器机械检修工 等级：高级技师序号C01B006行为领域f鉴定围1考核时限1h题型B题分20试题正文接力器直线位移传感器零位调整需要说明的问题和要求1、 以被考人为主，电气人员配合完成2、 考评人重点考查被考人对位移传感器零位的测量调整仪器的使用及调整 工艺的掌握情况。
3、 被考人预先办理工作票4、 考评人负责安全监护，被考人不触及其他运行设备工具、材料、设备场地1、 现场检修设备2、 调整工具（六角扳手、螺丝刀）3、 测量工具（数字万用表、深度卡尺）4、 消耗材料（白布、毛毡等）评分标准序号项目名称质量要求满分得分或扣分实得分数备注1填写 工作票各项安全措施完善3缺一项扣1分2拆卸 前准备 工作了解本厂接力器位移传 感器型式及工作原理正确选用测量仪器档位 及量程了解需测量端子编号6缺一项扣2分3测量、调整、记录在导叶全关状态下，调整 位移传感器位置，测量输出电 压值，满足规程或说明书要 求；在接力器全行程校核位移 传感器输出数值，位移传感器 显示开度与接力器实际开度 偏差满足规要求，并记录数 据按同样方法调整另外一套 位移传感器位置，满足规要 求6缺一项扣2分4调整结果检查将接力器开启到任意位 置；在电调盘上进行调速器 A、B套之间切换试验，检查 两套位移传感器输出显示开 度误差满足规要求2缺一项扣1分5恢复 固定对接力器位移传感器定位 螺栓进行固定；同时观察输出 电压值不应变化，否则重新进 行调整2缺一项扣1分6清场考核完清理现场1现场不清 洁扣2分7、题目名称：比例侍服阀位移反馈直线传感器零位调整行业：电力行业 工种：调速器机械检修工 等级：高级技师序号C01B007行为领域f鉴定围1考核时限1h题型B题分20试题正文比例侍服阀位移反馈直线传感器零位调整需要说明的问题和要 求1、 以被考人为主，电气人员配合完成2、 考评人重点考查被考人对直线位移传感器零位测量调整仪器的使用 及调整工艺的掌握情况。
3、 被考人预先办理工作票4、 考评人负责安全监护，被考人不触及其他运行设备工具、材料、设备场地1、 现场检修设备2、 调整工具（六角扳手、螺丝刀）3、 测量工具（数字万用表）4、 消耗材料（白布、毛毡等）评分标准序号项目名称质量要求满分得分或扣分实得分数备注1填写 工作票各项安全措施完善3缺一项扣1分2拆卸 前准备 工作了解位移传感器的工作 原理正确选用测量仪器档位 及量程读懂比例侍服阀放大器 电气原理接线图，了解需测量 端子编号6缺一项扣2分3测量、调整、记录在导叶全关状态下，松开 比例伺服器位移传感器固定 螺栓；缓慢向或向外移动位移传 感器位置，测量输出电压值， 满足规程或说明书要求；测量接力器在0、50%、100% 开度时位移传感器输出电压 值并记录数据6缺一项扣2分4调整结果检查将接力器开启到任意位 置；在自动一电手动之间进 行切换试验，接力器不应漂移 或抽动2缺一项扣1分5恢复 固定对比例伺服器位移传感 器定位螺栓进行固定；观察万用表输出电压值 不应变化，否则重新进行调 整2缺一项扣1分6清场考核完清理现场1现场不清 洁扣1分。
