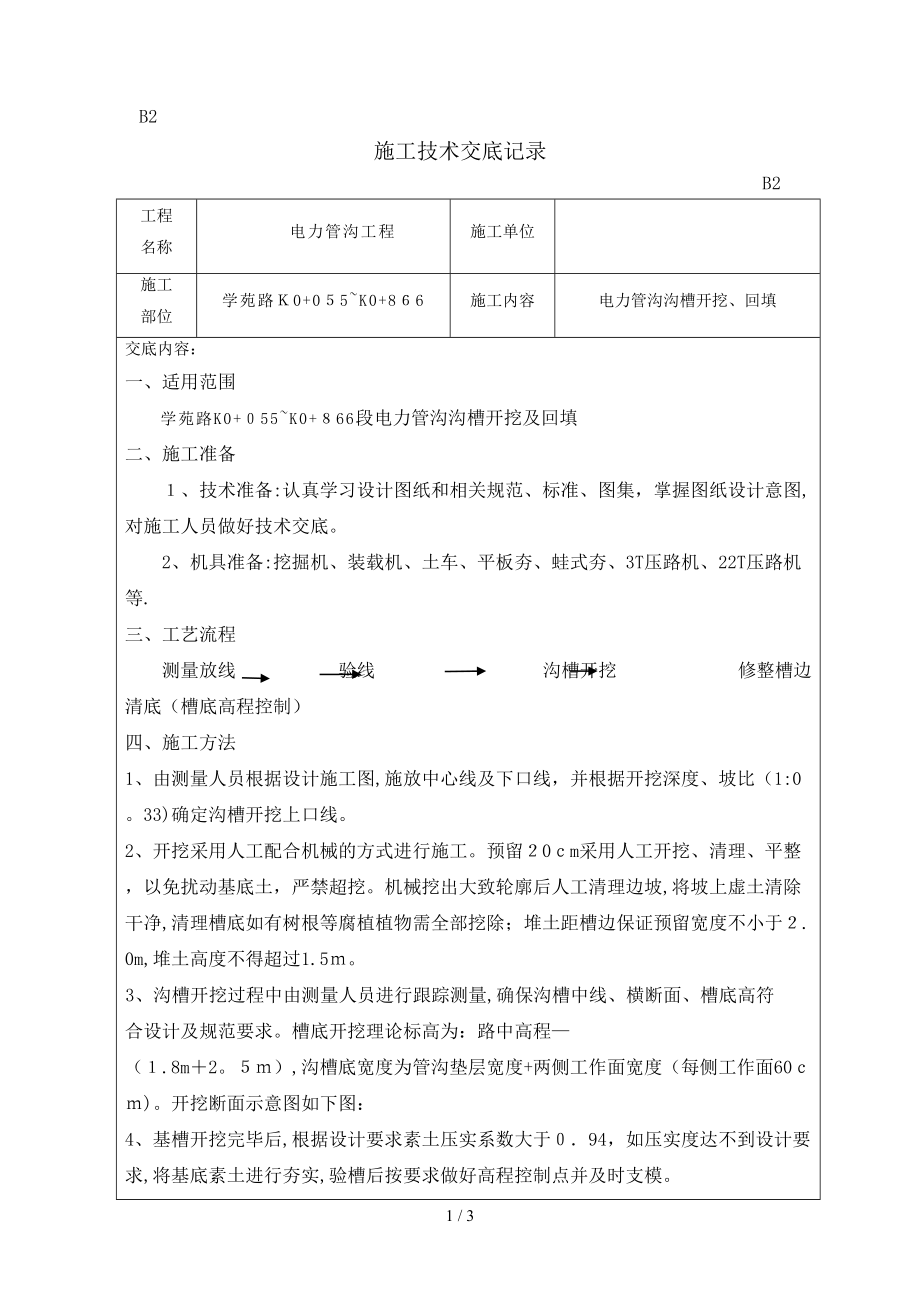

B2施工技术交底记录工程 名称 电力管沟工程施工单位施工 部位学苑路Ｋ0+0５5~K0+8６6施工内容电力管沟沟槽开挖、回填交底内容：一、适用范围学苑路K0+０55~K0+８66段电力管沟沟槽开挖及回填二、施工准备１、技术准备:认真学习设计图纸和相关规范、标准、图集，掌握图纸设计意图,对施工人员做好技术交底2、机具准备:挖掘机、装载机、土车、平板夯、蛙式夯、3T压路机、22T压路机等.三、工艺流程测量放线 验线 沟槽开挖 修整槽边 清底（槽底高程控制）四、施工方法1、由测量人员根据设计施工图,施放中心线及下口线，并根据开挖深度、坡比（1:033)确定沟槽开挖上口线2、开挖采用人工配合机械的方式进行施工预留２0ｃm采用人工开挖、清理、平整，以免扰动基底土，严禁超挖机械挖出大致轮廓后人工清理边坡,将坡上虚土清除干净,清理槽底如有树根等腐植植物需全部挖除；堆土距槽边保证预留宽度不小于２.0m,堆土高度不得超过1.5ｍ3、沟槽开挖过程中由测量人员进行跟踪测量,确保沟槽中线、横断面、槽底高符合设计及规范要求。
槽底开挖理论标高为：路中高程—（１.8m＋2５ｍ）,沟槽底宽度为管沟垫层宽度+两侧工作面宽度（每侧工作面60ｃｍ)开挖断面示意图如下图：4、基槽开挖完毕后,根据设计要求素土压实系数大于０．94，如压实度达不到设计要求,将基底素土进行夯实,验槽后按要求做好高程控制点并及时支模B2施工技术交底记录工程名称运城市高铁商务区 站前路电力管沟工程施工单位中国建筑一局（集团）有限公司施工部位学苑路Ｋ0+０55～K0+8６6施工内容电力管沟沟槽开挖与回填交底内容：沟槽的开挖质量要求及允许偏差：序号检查项目允许偏差（mm）检查数量检查方法范围点数1槽底高程土方±2０两井之间3用水准仪测量石方＋２０、—2002槽底中线每侧宽度不小于规定两井之间6挂中线用钢尺量测,每侧计３点3沟槽边坡不陡于规定两井之间６用坡度尺量测，每侧计３点B2施工技术交底记录工程名称运城市高铁商务区 站前路电力管沟工程施工单位中国建筑一局（集团)有限公司施工部位学苑路K0+0５５~K0＋866施工内容电力管沟沟槽开挖与回填交底内容:5 沟槽回填１)基坑回填必须在砼强度或砂浆强度达到设计强度７０%后方能进行回填。
2）回填采用素土对称回填，为了满足压实系数的要求，严格控制分层厚度,每层厚度为２50mm,并采用人工或机械夯实,压实系数控制在０ 3）土方回填需在结构隐蔽验收合格以后方可进行4)填方土料及压实系数均应符合设计要求.五、安全技术保证措施1开槽时施工员向施工机械司机、测量员、施工管理人员进行详细的技术交底和安全交底机械挖土时,基底预留20cm厚的原状土暂不开挖，待管道安装前人工清理至设计标高，禁止超挖，确保沟底土壤结构不被扰动或破坏，若遇有地下障碍物时应挖至距障碍物15m以外停挖,由人工挖槽,以防止破坏地下设施的安全及运营为保证边坡稳定,开挖边坡不得小设计规定边坡沟槽两侧按照设计要求留出足够的工作面.经常对边坡进行巡视,发现问题及时处理 开槽坡顶1ｍ处沿沟槽走向设警示带,并围防汛埂，以防雨水冲槽清理槽底如有树根等腐植值物需全部挖除成槽后需对槽底土质进行检查，合格后方可进行下道工序施工在下雨时槽内施工人员不能在槽底施工，防止边坡土塌方下落伤人年 月 日交底人技术负责人接方负责人其他接收人签名3 / 3。
