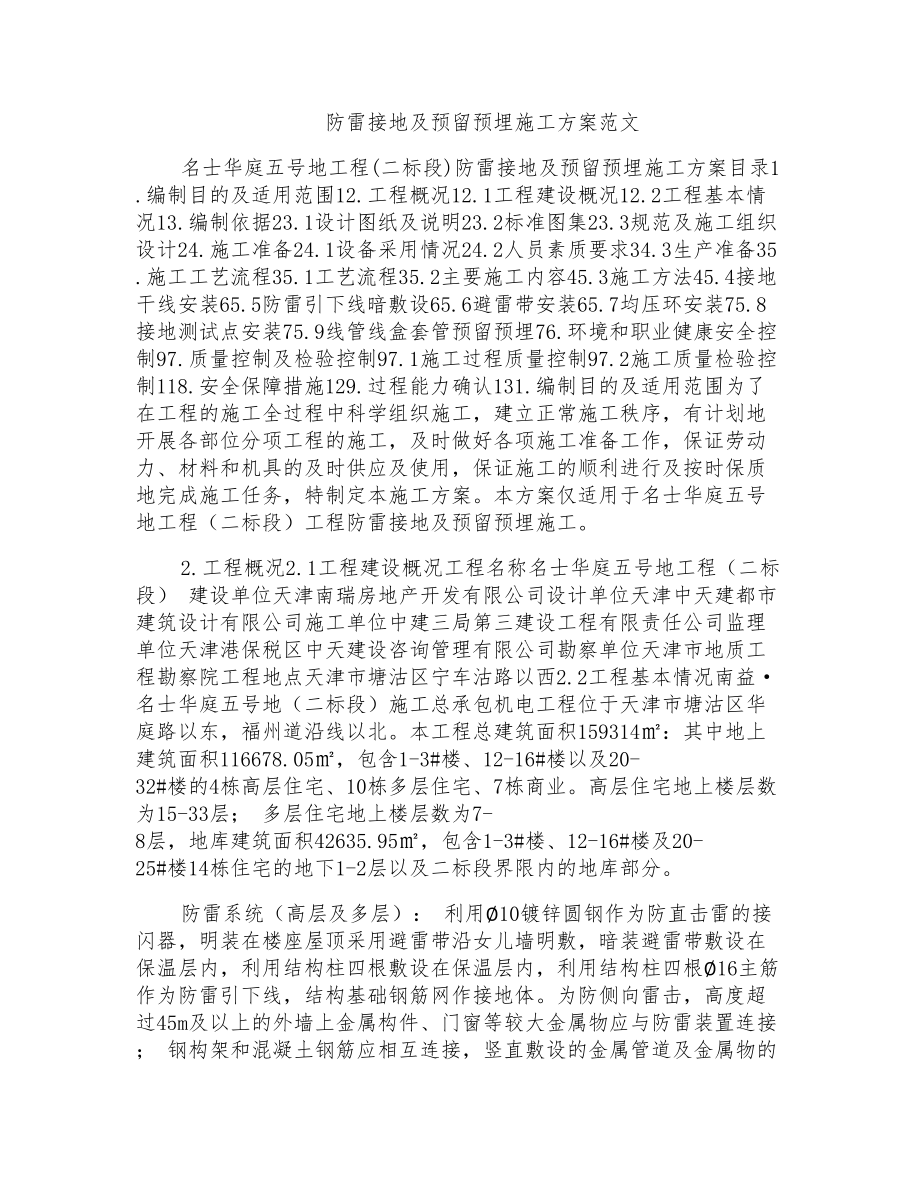

防雷接地及预留预埋施工方案范文名士华庭五号地工程(二标段)防雷接地及预留预埋施工方案目录1.编制目的及适用范围12.工程概况12.1工程建设概况12.2工程基本情况13.编制依据23.1设计图纸及说明23.2标准图集23.3规范及施工组织设计24.施工准备24.1设备采用情况24.2人员素质要求34.3生产准备35.施工工艺流程35.1工艺流程35.2主要施工内容45.3施工方法45.4接地干线安装65.5防雷引下线暗敷设65.6避雷带安装65.7均压环安装75.8接地测试点安装75.9线管线盒套管预留预埋76.环境和职业健康安全控制97.质量控制及检验控制97.1施工过程质量控制97.2施工质量检验控制118.安全保障措施129.过程能力确认131.编制目的及适用范围为了在工程的施工全过程中科学组织施工，建立正常施工秩序，有计划地开展各部位分项工程的施工，及时做好各项施工准备工作，保证劳动力、材料和机具的及时供应及使用，保证施工的顺利进行及按时保质地完成施工任务，特制定本施工方案本方案仅适用于名士华庭五号地工程（二标段）工程防雷接地及预留预埋施工2.工程概况2.1工程建设概况工程名称名士华庭五号地工程（二标段） 建设单位天津南瑞房地产开发有限公司设计单位天津中天建都市建筑设计有限公司施工单位中建三局第三建设工程有限责任公司监理单位天津港保税区中天建设咨询管理有限公司勘察单位天津市地质工程勘察院工程地点天津市塘沽区宁车沽路以西2.2工程基本情况南益·名士华庭五号地（二标段）施工总承包机电工程位于天津市塘沽区华庭路以东，福州道沿线以北。
本工程总建筑面积159314㎡：其中地上建筑面积116678.05㎡，包含1-3#楼、12-16#楼以及20-32#楼的4栋高层住宅、10栋多层住宅、7栋商业高层住宅地上楼层数为15-33层； 多层住宅地上楼层数为7-8层，地库建筑面积42635.95㎡，包含1-3#楼、12-16#楼及20-25#楼14栋住宅的地下1-2层以及二标段界限内的地库部分防雷系统（高层及多层）： 利用∅10镀锌圆钢作为防直击雷的接闪器，明装在楼座屋顶采用避雷带沿女儿墙明敷，暗装避雷带敷设在保温层内，利用结构柱四根敷设在保温层内，利用结构柱四根∅16主筋作为防雷引下线，结构基础钢筋网作接地体为防侧向雷击，高度超过45m及以上的外墙上金属构件、门窗等较大金属物应与防雷装置连接； 钢构架和混凝土钢筋应相互连接，竖直敷设的金属管道及金属物的顶端和底端与防雷装置连接； 楼内水平敷设的金属管道及金属物应与防雷接地焊接，竖向敷设的金属管道及金属物的顶部和底部应与防雷装置连接防雷引下线在距室外地坪下1.0m处焊出一根-40某4镀锌扁钢，伸向室外距外墙间距不小于1.0m明敷防雷设施均应镀锌，并在焊接处涂防腐漆为防雷电波侵入，电缆进出线在进出端应将电缆的金属外皮、钢管等与接地装置相连。
接地系统（地下车库）：接地保护：本工程采用TN-S接地保护系统严禁N线与PE线混用沿地下车库外墙基础敷设40某4扁钢，且与各单体住宅40某4扁钢所构成的均压环连接，构成车库均压环相邻单体住宅均压环应以40某4扁钢相互连接构成车库接地网各总等电位箱、电梯、防雷引下线及所有电气设备的金属外壳均应与接地网连接接地电阻≤1欧姆，如达不到补做接地极接地系统（人防区域）：采用综合接地方式，利用建筑物基础钢筋及桩基钢筋作为接地极，要求接地电阻小于1欧姆，当接地电阻不能满足要求时，应在室外另设人工辅助接地极预留预埋：电气工程、弱电工程、消防工程预埋管路线盒，预留箱体及入户套管给、中水、排水、采暖、消防工程预留洞口及套管3.编制依据3.1设计图纸及说明设计单位：天津中天建都市建筑设计有限公司签发单位：天津南瑞房地产开发有限公司签发日期：2022年4月10日图纸清单： 天津中天建都市建筑设计有限公司出图： 地库、1#、2#、3#、12#、13#、14#、15#、16#、20#、21#、22#、23#、24#、25#、26#、27#、28#、29#、30#、31#、32#楼给排水施工图； 地库、1#、2#、3#、12#、13#、14#、15#、16#、20#、21#、22#、23#、24#、25#、26#、27#、28#、29#、30#、31#、32#楼电气施工图； 地库、1#、2#、3#、12#、13#、14#、15#、16#、20#、21#、22#、23#、24#、25#、26#、27#、28#、29#、30#、31#、32#楼暖通施工图； 3.2标准图集05D10《防雷接地工程与等电位联结》 03D501-3《利用建筑物金属体做防雷及接地装置安装》 03D501-4《接地装置安装》 3.3规范及施工组织设计GB50303-2002《建筑电气安装工程施工质量验收规范》 GB50169-2006《电气装置安装工程接地装置施工及验收规范》 GB50268-2022《给排水管道工程施工及验收规范》 GB50243-2002《通风与空调工程施工质量验收规范》 南益·名士华庭五号地（二标段）施工总承包机电工程施工组织设计4.施工准备4.1设备采用情况施工机械选用：交流电焊机B某1-500F-3型及手动电弧焊用附件、切割机及其护具。
检测仪器选用：钳形电流表（MG3-1）、接地电阻测试仪（ZC29B-2）本项目施工机具、仪器均由项目机管员依据公司《全面管理手册》及《工程管理分册》（材料、设备、劳务）等相关管理分册、分公司小型机具管理办法及项目管理规定实施统一管理所有进场设备均需检验合格，由项目兼职机管员办理发放，建立《机械设备管理台帐》进行统一管理，并向使用者做使用交底和维护交底设备使用过程中严格按照相关机械设备安全操作技术规程执行其维修保养由项目机械管理员督促执行4.2人员素质要求操作人员素质要求：电焊工需持安全技术操作证上岗，电焊工需3年工作经验以上管理人员的素质要求：电气、水暖工长2年工作经验以上，工长、材料员及质安员必须持有岗位资质证4.3生产准备各专业人员认真熟悉图纸及相关标准图集，在与业主、设计院、监理和土建及其他专业图纸会审时着重对图纸中出现的问题进行沟通解决工长必须确保作业班组的操作人员得到施工图纸、标准图集和验收标准等信息，明确施工内容及方法开工前完成施工用料的调查落实，对主要材料经甲乙双方及监理考察合格后签订供货协议，根据施工进度组织进场认真把好原材料进场检验关，严格按质量标准检查、核对、验收专业施工人员进入现场后，依据公司制定的三级教育制度，结合本专业和工地实际情况对施工作业人员进行质量教育、环境与职业健康安全教育，做好质量、环境与职业健康安全交底工作。
做好安全防范措施5.施工工艺流程5.1工艺流程5.2主要施工内容防雷：利用∅10镀锌圆钢作为防直击雷的接闪器，明装在楼座屋顶采用避雷带沿女儿墙明敷，暗装避雷带敷设在保温层内，利用结构柱四根敷设在保温层内，利用结构柱四根∅16主筋作为防雷引下线，结构基础钢筋网作接地体为防侧向雷击，高度超过45m及以上的外墙上金属构件、门窗等较大金属物应与防雷装置连接； 钢构架和混凝土钢筋应相互连接，竖直敷设的金属管道及金属物的顶端和底端与防雷装置连接； 楼内水平敷设的金属管道及金属物应与防雷接地焊接，竖向敷设的金属管道及金属物的顶部和底部应与防雷装置连接防雷引下线在距室外地坪下1.0m处焊出一根-40某4镀锌扁钢，伸向室外距外墙间距不小于1.0m明敷防雷设施均应镀锌，并在焊接处涂防腐漆为防雷电波侵入，电缆进出线在进出端应将电缆的金属外皮、钢管等与接地装置相连在建筑物的地下室或地面层处，下列物体应与防雷装置做防雷等电位联接：建筑物金属体、金属装置、建筑物内系统、进出建筑物的金属管线外部防雷装置与建筑物金属体、金属装置、建筑物内系统之间，应满足间隔距离要求构件内有箍筋连接的钢筋或成网状的钢筋，其箍筋与钢筋、钢筋与钢筋应采用土建施工的绑扎法、螺丝、对焊、或搭焊连接。
单根钢筋，圆钢或外引预埋连接板、线与构件内钢筋应焊接或采用螺栓紧固的卡夹器连接构件之间必须连接成电气通路在电气接地装置与防雷接地装置共用或相连的情况下，应在低压电源线路引入的总配电箱、配电柜处装设I级试验的电涌保护器的电压保护水平值应小于或等于2.5kV每一保护模式的冲击电流值，当无法确定时应取等于或大于12.5kV。
