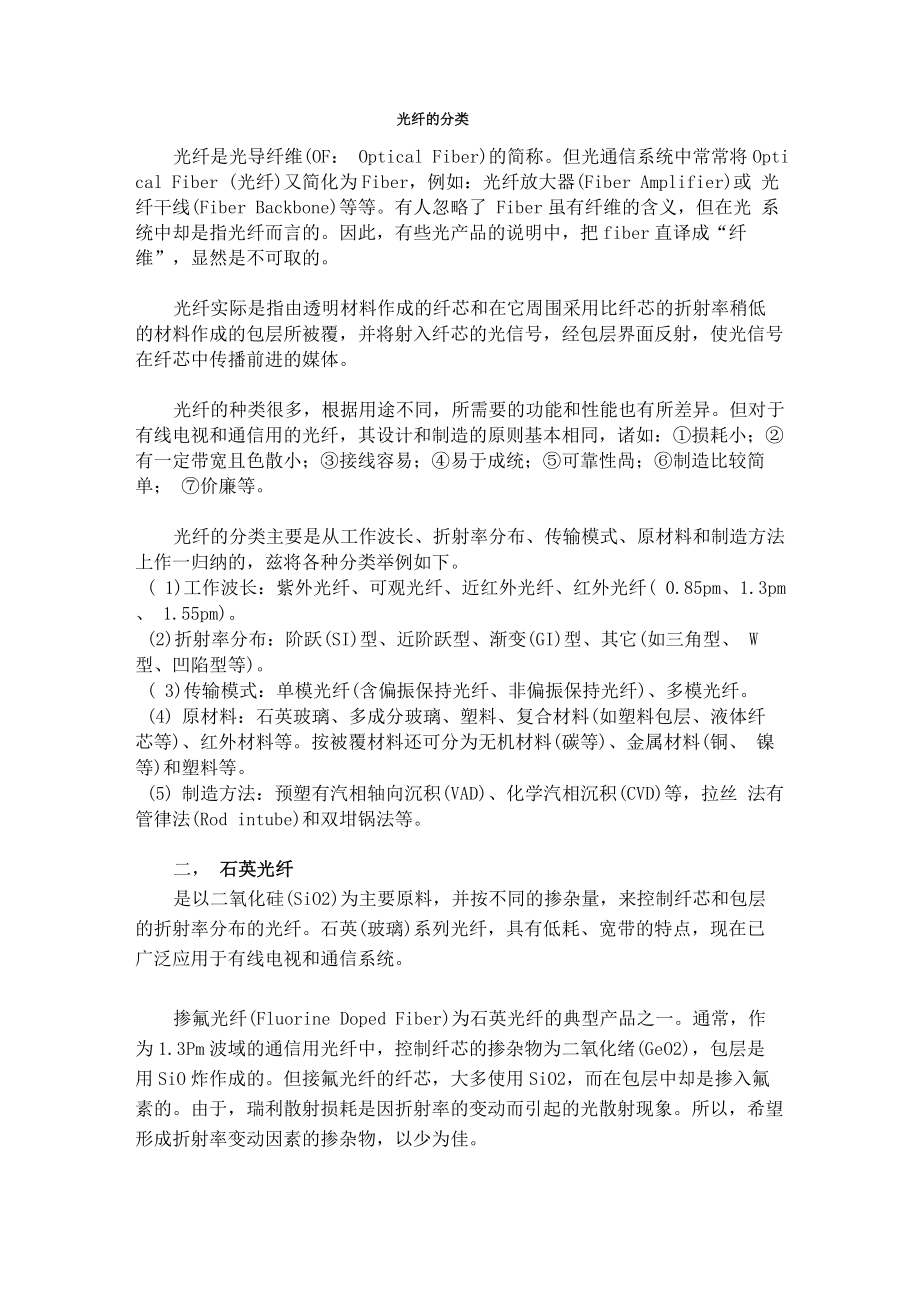

光纤的分类

光纤的分类光纤是光导纤维(OF： Optical Fiber)的简称但光通信系统中常常将Opti cal Fiber (光纤)又简化为Fiber，例如：光纤放大器(Fiber Amplifier)或 光纤干线(Fiber Backbone)等等有人忽略了 Fiber虽有纤维的含义，但在光 系统中却是指光纤而言的因此，有些光产品的说明中，把fiber直译成“纤 维”，显然是不可取的光纤实际是指由透明材料作成的纤芯和在它周围采用比纤芯的折射率稍低 的材料作成的包层所被覆，并将射入纤芯的光信号，经包层界面反射，使光信号 在纤芯中传播前进的媒体光纤的种类很多，根据用途不同，所需要的功能和性能也有所差异但对于 有线电视和通信用的光纤，其设计和制造的原则基本相同，诸如：①损耗小；② 有一定带宽且色散小；③接线容易；④易于成统；⑤可靠性咼；⑥制造比较简单； ⑦价廉等光纤的分类主要是从工作波长、折射率分布、传输模式、原材料和制造方法 上作一归纳的，兹将各种分类举例如下 1)工作波长：紫外光纤、可观光纤、近红外光纤、红外光纤( 0.85pm、1.3pm、 1.55pm)2)折射率分布：阶跃(SI)型、近阶跃型、渐变(GI)型、其它(如三角型、 W 型、凹陷型等)。

3)传输模式：单模光纤(含偏振保持光纤、非偏振保持光纤)、多模光纤4) 原材料：石英玻璃、多成分玻璃、塑料、复合材料(如塑料包层、液体纤 芯等)、红外材料等按被覆材料还可分为无机材料(碳等)、金属材料(铜、 镍等)和塑料等5) 制造方法：预塑有汽相轴向沉积(VAD)、化学汽相沉积(CVD)等，拉丝 法有管律法(Rod intube)和双坩锅法等二， 石英光纤是以二氧化硅(SiO2)为主要原料，并按不同的掺杂量，来控制纤芯和包层 的折射率分布的光纤石英(玻璃)系列光纤，具有低耗、宽带的特点，现在已 广泛应用于有线电视和通信系统掺氟光纤(Fluorine Doped Fiber)为石英光纤的典型产品之一通常，作 为1.3Pm波域的通信用光纤中，控制纤芯的掺杂物为二氧化绪(GeO2)，包层是 用SiO炸作成的但接氟光纤的纤芯，大多使用SiO2，而在包层中却是掺入氟 素的由于，瑞利散射损耗是因折射率的变动而引起的光散射现象所以，希望 形成折射率变动因素的掺杂物，以少为佳氟素的作用主要是可以降低SI02的折射率因而，常用于包层的掺杂由 于掺氟光纤中，纤芯并不含有影响折射率的氟素掺杂物由于它的瑞利散射很小， 而且损耗也接近理论的最低值。

所以多用于长距离的光信号传输石英光纤（Silica Fiber）与其它原料的光纤相比，还具有从紫外线光到近 红外线光的透光广谱，除通信用途之外，还可用于导光和传导图像等领域三， 红外光纤 作为光通信领域所开发的石英系列光纤的工作波长，尽管用在较短的传输距 离，也只能用于2pm为此，能在更长的红外波长领域工作，所开发的光纤称为 红外光纤红外光纤（Infrared Optical Fiber）主要用于光能传送例如有：温度计 量、热图像传输、激光手术刀医疗、热能加工等等，普及率尚低四， 复台光纤复合光纤（Compound Fiber）在SiO2原料中，再适当混合诸如氧化钠（Na2O）、 氧化硼（B202）、氧化钾（K202）等氧化物的多成分玻璃作成的光纤，特点是多 成分玻璃比石英的软化点低且纤芯与包层的折射率差很大主要用在医疗业务的 光纤内窥镜五， 氟化物光纤氯化物光纤（Fluoride Fiber）是由氟化物玻璃作成的光纤这种光纤原料 又简称ZBLAN （即将氟化铝（ZrF4）、氰化钡（BaF2）、氟化镧（LaF3）、氟化 铝（A1F2）、氰化钠（NaF）等氯化物玻璃原料简化成的缩语主要工作在2〜10pm 波长的光传输业务。

由于ZBLAN具有超低损耗光纤的可能性，正在进行着用于长距离通信光纤的 可行性开发，例如：其理论上的最低损耗，在3pm波长时可达10-2〜10 —3dB/ km，而石英光纤在1.55pm时却在0.15〜0. 16dB/Km之间目前，ZBLAN光纤由于难于降低散射损耗，只能用在2.4〜2.7pm的温敏器和 热图像传输，尚未广泛实用最近，为了利用 ZBLAN 进行长距离传输，正在研制 1.3pm 的掺错光纤放大器 （PDFA）六， 塑包光纤塑包光纤（Plastic Clad Fiber）是将高纯度的石英玻璃作成纤芯，而将折 射率比石英稍低的如硅胶等塑料作为包层的阶跃型光纤它与石英光纤相比较， 具有纤芯粗、数值孔径（NA）高的特点因此，易与发光二极管LED光源结合， 损耗也较小所以，非常适用于局域网（LAN）和近距离通信七， 塑料光纤这是将纤芯和包层都用塑料（聚合物）作成的光纤早期产品主要用于装饰 和导光照明及近距离光键路的光通信中原料主要是有机玻璃（PMMA）、聚苯乙稀（PS）和聚碳酸酯（PC）损耗受 到塑料固有的C—H结合结构制约，一般每km可达几十dB为了降低损耗正在 开发应用氟索系列塑料。

由于塑料光纤（Plastic Optical fiber）的纤芯直径 为1000pm,比单模石英光纤大100倍，接续简单，而且易于弯曲施工容易近 年来，加上宽带化的进度，作为渐变型GI）折射率的多模塑料光纤的发展受到 了社会的重视最近，在汽车内部LAN中应用较快，未来在家庭LAN中也可能得 到应用八， 单模光纤这是指在工作波长中，只能传输一个传播模式的光纤，通常简称为单模光纤 （SMF： Single ModeFiber）目前，在有线电视和光通信中，是应用最广泛的 光纤由于，光纤的纤芯很细（约10pm ）而且折射率呈阶跃状分布，当归一化 频率V参数V2.4时，理论上，只能形成单模传输另外，SMF没有多模色散， 不仅传输频带较多模光纤更宽，再加上SMF的材料色散和结构色散的相加抵消， 其合成特性恰好形成零色散的特性，使传输频带更加拓宽SMF 中，因掺杂物不同与制造方式的差别有许多类型凹陷型包层光纤 （DePr-essed Clad Fiber），其包层形成两重结构，邻近纤芯的包层，较外倒 包层的折射率还低另外，有匹配型包层光纤，其包层折射率呈均匀分布九， 多模光纤将光纤按工作彼长以其传播可能的模式为多个模式的光纤称作多模光纤 （MMF： MUlti ModeFiber）。

纤芯直径为50pm，由于传输模式可达几百个，与SMF 相比传输带宽主要受模式色散支配在历史上曾用于有线电视和通信系统的 短距离传输自从出现 SMF 光纤后，似乎形成历史产品但实际上，由于 MM 较 SMF的芯径大且与LED等光源结合容易，在众多LAN中更有优势所以，在短距 离通信领域中 MMF 仍在重新受到重视MMF按折射率分布进行分类时，有：渐变（GI）型和阶跃（SI）型两种GI 型的折射率以纤芯中心为最高，沿向包层徐徐降低从几何光学角度来看，在纤 芯中前进的光束呈现以蛇行状传播由于，光的各个路径所需时间大致相同所 以，传输容量较 SI 型大SI型MMF光纤的折射率分布，纤芯折射率的分布是相同的，但与包层的界 面呈阶梯状由于SI型光波在光纤中的反射前进过程中，产生各个光路径的时 差，致使射出光波失真，色激较大其结果是传输带宽变窄，目前SI型MMF应 用较少十， 色散使移光纤单模光纤的工作波长在1.3Pm时，模场直径约9Pm,其传输损耗约0.3dB / km此时，零色散波长恰好在1.3pm处石英光纤中，从原材料上看1.55pm段的传输损耗最小（约0.2dB/km） 由于现在已经实用的掺铒光纤放大器（EDFA）是工作在1.55pm波段的，如果在 此波段也能实现零色散，就更有利于应用1.55Pm波段的长距离传输。

于是，巧妙地利用光纤材料中的石英材料色散与纤芯结构色散的合成抵消特 性，就可使原在1.3Pm段的零色散，移位到1.55pm段也构成零色散因此，被 命名为色散位移光纤（ DSF： DispersionShifted Fiber）加大结构色散的方法，主要是在纤芯的折射率分布性能进行改善在光通信的长距离传输中，光纤色散为零是重要的，但不是唯一的其它性 能还有损耗小、接续容易、成缆化或工作中的特性变化小（包括弯曲、拉伸和环 境变化影响）DSF就是在设计中，综合考虑这些因素11 色散平坦光纤色散移位光纤（DSF）是将单模光纤设计零色散位于1.55pm波段的光纤而 色散平坦光纤（DFF： Dispersion Flattened Fiber）却是将从 1.3Pm 到 1.55pm 的较宽波段的色散，都能作到很低，几乎达到零色散的光纤称作DFF由于DFF 要作到1.3pm〜1.55pm范围的色散都减少就需要对光纤的折射率分布进行复杂 的设计不过这种光纤对于波分复用(WDM)的线路却是很适宜的由于DFF光 纤的工艺比较复杂，费用较贵今后随着产量的增加，价格也会降低12 色散补偿光纤对于采用单模光纤的干线系统，由于多数是利用1.3pm波段色散为零的光纤 构成的。

可是，现在损耗最小的1.55pm，由于EDFA的实用化，如果能在1.3pm 零色散的光纤上也能令1.55pm波长工作，将是非常有益的因为，在1.3Pm零 色散的光纤中，1.55Pm波段的色散约有16ps/km/nm之多如果在此光纤线路 中，插入一段与此色散符号相反的光纤，就可使整个光线路的色散为零为此目 的所用的是光纤则称作色散补偿光纤(DCF： DisPersion Compe-nsationFiber)DCF 与标准的 1.3pm 零色散光纤相比，纤芯直径更细，而且折射率差也较大 DCF也是WDM光线路的重要组成部分13偏振保持光纤在光纤中传播的光波，因为具有电磁波的性质，所以，除了基本的光波单一 模式之外，实质上还存在着电磁场(TE、TM)分布的两个正交模式通常，由于 光纤截面的结构是圆对称的，这两个偏振模式的传播常数相等，两束偏振光互不 干涉但实际上，光纤不是完全地圆对称，例如有着弯曲部分，就会出现两个偏 振模式之间的结合因素，在光轴上呈不规则分布偏振光的这种变化造成的色散， 称之偏振模式色散(PMD)对于现在以分配图像为主的有线电视，影响尚不太 大但对于一些未来超宽带有特殊要求的业务，女如①相干通信中采用外差检波，要 求光波偏振更稳定时；②光机器等对输入输出特性要求与偏振相关时；③在制作 偏振保持光耦合器和偏振器或去偏振器等时；④制作利用光干涉的光纤敏感器 等， 凡要求偏振波保持恒定的情况下，对光纤经过改进使偏振状态不变的光纤称作偏 振保持光纤(PMF： Polarization Maintaining fiber)，也有称此为固定偏振 光纤的。

14 双折射光纤双折射光纤是指在单模光纤中，可以传输相互正交的两个固有偏振模式的光 纤而言因为，折射率随偏振方向变异的现象称为双折射在造成双折射的方法 中它又称作PANDA光纤，即偏振保持与吸收减少光纤(Polarization—maintaining AND Absorption— reducing fiber)它是在纤芯的横向两则，设置热 膨胀系数大、截面是圆形的玻璃部分在高温的光纤拉丝过程中，这些部分收缩， 其结果在纤芯 y 方向产生拉伸，同时又在 x 方向呈现压缩应力致使纤材出现光 弹性效应，使折射率在 X 方向和 y 方向出现差异依此原理达到偏振保持恒定15 抗恶环境光纤通信用光纤通常的工作环境温度可在-40〜+ 60°C之间，设计时也是以不受 大量辐射线照射为前提的相比之下，对于更低温或更高温以及能遭受高压或外 力影响、曝晒辐射线的恶劣环境下，也能工作的光纤则称作抗恶环境光纤(Hard Condition Resistant Fiber)一般为了对光纤表面进行机械保护，多涂覆一层塑料可是随着温度升高， 塑料保护功能有所下降，致使使用温度也有所限制如果改用抗热性塑料，如聚 四氟乙稀(Teflon)等树脂，即可工作在300C环境。

也有在石英玻璃表面涂覆 镍(Ni)和铝(A1)等金属的这种光纤则称为耐热光纤(Hea t Resis tan t Fib- er)另外，当光纤受到辐射线的照射时，光损耗会增加这是因为石英玻璃遇到 辐射线照射时，玻璃中会出现结构缺陷(也称作色心：Colour Center)，尤在 0.4〜0.7pm波长时损耗增大防止办法是改用掺杂OH或F素的石英玻璃，就能 抑制因辐射线造成的损耗缺陷这种光纤则称作抗辐射光纤(Radiation Resista-nt Fiber)，多用于核发电站的监测用光纤维镜等16 密封涂层光纤 为了保持光纤的机械强度和损耗的长时间稳定，而在玻璃表面涂装碳化硅(SiC)、碳化钛(TiC)、碳(C)等无机材料，用来防止从外部来的水和氢的 扩散所制造的光纤(HCF： HermeticallyCoated Fiber)目前，通用的是在化 学气相沉积(CVD)法生产过程中，用碳层高速堆积来实现充分密封效应这种 碳涂覆光纤(CCF)能有效地截断光纤与外界氢分子的侵入据报道它在室温的 氢气环境中可维持20年不增加损耗当然，它在防止水分侵入延缓机械强度的 疲劳进程，其疲劳系数(Fatigue Parameter)可达200以上。

所以，HCF被应 用于严酷环境中要求可靠性高的系统，例如海底光缆就是一例17碳涂层光纤在石英光纤的表面涂敷碳膜的光纤，称之碳涂层光纤(CCF： Carbon Coated Fiber)其机理是利用碳素的致密膜层，使光纤表面与外界隔离，以改善光纤 的机械疲劳损耗和氢分子的损耗增加CCF是密封涂层光纤(HCF)的一种18 金属涂层光纤金属涂层光纤（Metal Coated Fiber）是在光纤的表面涂布Ni、Cu、Al等 金属层的光纤也有再在金属层外被覆塑料的，目的在于提高抗热性和可供通 电及焊接它是抗恶环境性光纤之一，也可作为电子电路的部件用早期产品是在拉丝过程中，涂布熔解的金属作成的由于此法因被玻璃与 金属的膨胀系数差异太大，会增微小弯曲损耗，实用化率不高近期，由于在 玻璃光纤的表面采用低损耗的非电解镀膜法的成功，使性能大有改善19 掺稀土光纤在光纤的纤芯中，掺杂如何（Er）、钦（Nd）、谱（Pr）等稀土族元素的 光纤1985年英国的索斯安普顿（Sourthampton）大学的佩思（Payne）等首 先发现掺杂稀土元素的光纤（Rare Ear th DoPed Fiber）有激光振荡和光放大 的现象。

于是，从此揭开了惨饵等光放大的面纱，现在已经实用的 1.55pmEDFA 就是利用掺饵的单模光纤，利用1.47pm的激光进行激励，得到1.55pm光信号放 大的另外，掺错的氟化物光纤放大器（PDFA ）正在开发中20 喇曼光纤喇曼效应是指往某物质中射人频率f的单色光时，在散射光中会出现频率f 之外的 f±fR， f±2fR 等频率的散射光，对此现象称喇曼效应由于它是物质 的分子运动与格子运动之间的能量交换所产生的当物质吸收能量时，光的振 动数变小，对此散射光称斯托克斯（st okes ）线反之，从物质得到能量，而 振动数变大的散射光，则称反斯托克斯线于是振动数的偏差FR,反映了能级, 可显示物质中固有的数值利用这种非线性媒体做成的光纤，称作喇曼光纤（RF： Raman Fiber） 为了将光封闭在细小的纤芯中，进行长距离传播，就会出现光与物质的相互作 用效应，能使信号波形不畸变，实现长距离传输当输入光增强时，就会获得相干的感应散射光应用感应喇曼散射光的设 备有喇曼光纤激光器，可供作分光测量电源和光纤色散测试用电源另外，感 应喇曼散射，在光纤的长距离通信中，正在研讨作为光放大器的应用21 偏心光纤标准光纤的纤芯是设置在包层中心的，纤芯与包层的截面形状为同心圆型。

但因用途不同，也有将纤芯位置和纤芯形状、包层形状，作成不同状态或将包 层穿孔形成异型结构的相对于标准光纤，称这些光纤叫异型光纤偏心光纤(Excentrie Core Fiber)，它是异型光纤的一种其纤芯设置在偏离中心且接近包层外线的偏心位置由于纤芯靠近外表，部分光场会溢出 包层传播(称此为渐消彼， Evanescent Wave)因此，当光纤表面附着物质时，因物质的光学性质在光纤中传播的光波受 到影响如果附着物质的折射率较光纤高时，光波则往光纤外辐射若附着物 质的折射率低于光纤折射率时，光波不能往外辐射，却会受到物质吸收光波的 损耗利用这一现象，就可检测有无附着物质以及折射率的变化偏心光纤(ECF)主要用作检测物质的光纤敏感器与光时域反射计(OTDR) 的测试法组合一起，还可作分布敏感器用22 发光光纤采用含有荧光物质制造的光纤它是在受到辐射线、紫外线等光波照射时， 产生的荧光一部分，可经光纤闭合进行传输的光纤发光光纤(Luminescen t Fiber )可以用于检测辐射线和紫外线，以及进 行波长变换，或用作温度敏感器、化学敏感器在辐射线的检测中也称作闪光 光纤(Sei nti lla tion Fiber)。

发光光纤从荧光材料和掺杂的角度上，正在开发着塑料光纤23 多芯光纤通常的光纤是由一个纤芯区和围绕它的包层区构成的但多芯光纤(Multi Core Fiber)却是一个共同的包层区中存在多个纤芯的由于纤芯的相互接近 程度，可有两种功能其一是纤芯间隔大，即不产生光耦会的结构这种光纤，由于能提高传输 线路的单位面积的集成密度在光通信中，可以作成具有多个纤芯的带状光缆， 而在非通信领域，作为光纤传像束，有将纤芯作成成千上万个的其二是使纤芯之间的距离靠近，能产生光波耦合作用利用此原理正在开 发双纤芯的敏感器或光回路器件24 空心光纤 将光纤作成空心，形成圆筒状空间，用于光传输的光纤，称作空心光纤( Hollow Fiber)空心光纤主要用于能量传送，可供 X 射线、紫外线和远红外线光能传输空 心光纤结构有两种：一是将玻璃作成圆筒状，其纤芯与包层原理与阶跃型相同 利用光在空气与玻璃之间的全反射传播由于，光的大部分可在无损耗的空气 中传播，具有一定距离的传播功能二是使圆筒内面的反射率接近1，以减少反 射损耗为了提高反射率，有在简内设置电介质，使工作波长段损耗减少的 例如可以作到波长 10.6pm 损耗达几 dB／m 的。
