电子式电流电压互感器原理

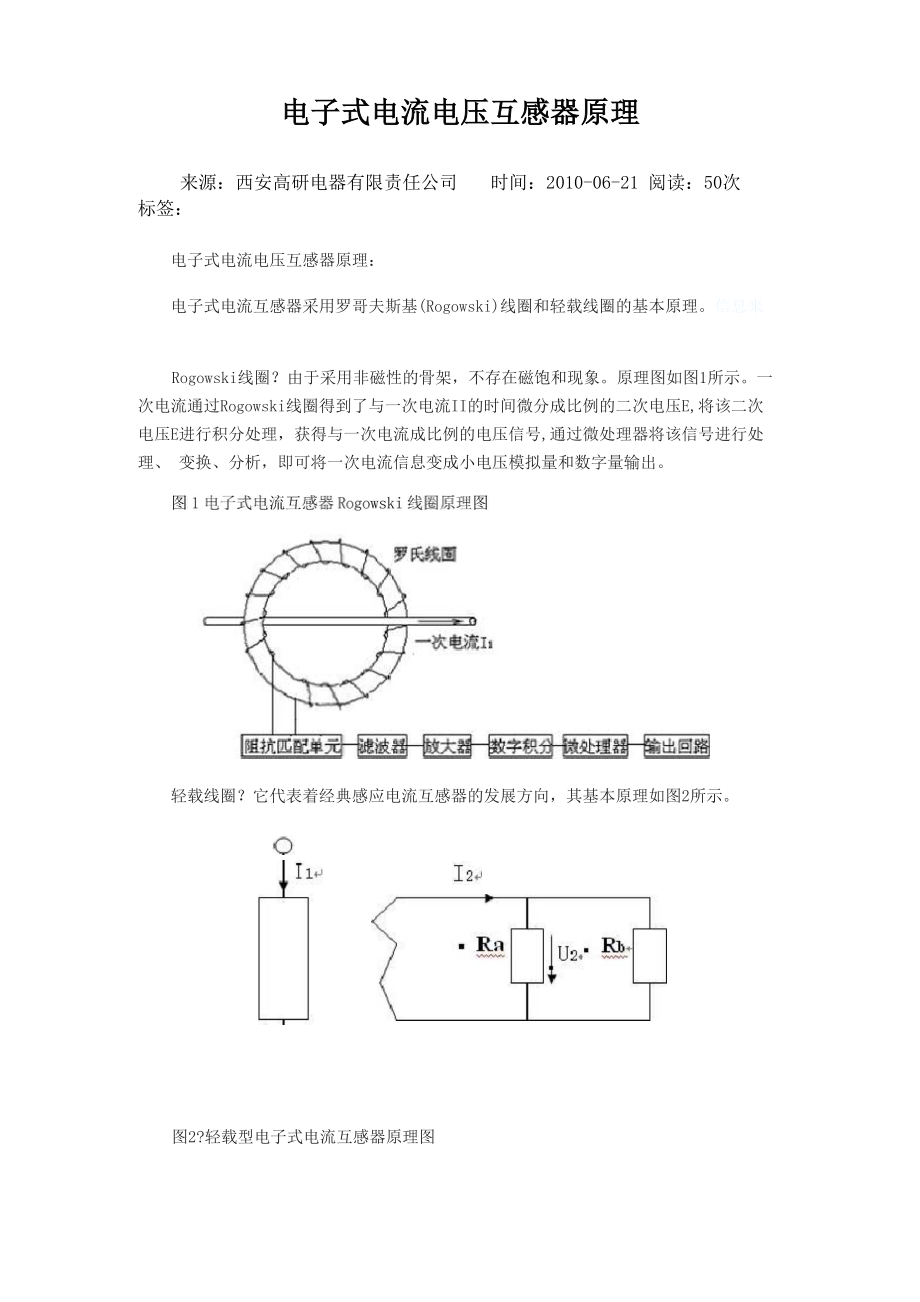

电子式电流电压互感器原理来源：西安高研电器有限责任公司 时间：2010-06-21 阅读：50次标签：电子式电流电压互感器原理：电子式电流互感器采用罗哥夫斯基(Rogowski)线圈和轻载线圈的基本原理信息来Rogowski线圈？由于采用非磁性的骨架，不存在磁饱和现象原理图如图1所示一 次电流通过Rogowski线圈得到了与一次电流II的时间微分成比例的二次电压E,将该二次 电压E进行积分处理，获得与一次电流成比例的电压信号,通过微处理器将该信号进行处理、 变换、分析，即可将一次电流信息变成小电压模拟量和数字量输出轻载线圈？它代表着经典感应电流互感器的发展方向，其基本原理如图2所示图2?轻载型电子式电流互感器原理图它由一次绕组、小铁芯和损耗最小化的二次绕组组成二次绕组上连接着分流电阻Ra, 二次电流12在分流电阻Ra两端的电压降U2与一次电流II成比例，电子式电流互感器比传 统的电磁式电流互感器拥有更大的电流测量范围电子式电压互感器采用电阻分压原理，其原理如图3所示互感器由高压臂电阻、低压 臂电阻、屏蔽电极、过电压保护装置组成通过分压器将一次电压转换成与一次电压和相位 成比例的小电压信号。

采用屏蔽电极的方法改善电场分布状况和杂散电容的影响，在二次输 出端并联一个过电压保护装置，防止在二次输出端开路时将二次侧电压提高也可采用电容 （阻容）分压的原理制作电子式电压互感器信息来源:http://www. 1-金隅屛蔽盒 ，高压屏蔽电根3-过电压保护装雪 q-双绞耕蔽钱咅髙压稱电阻 &低压臂电饥图3电子式电压互感器原理图。
