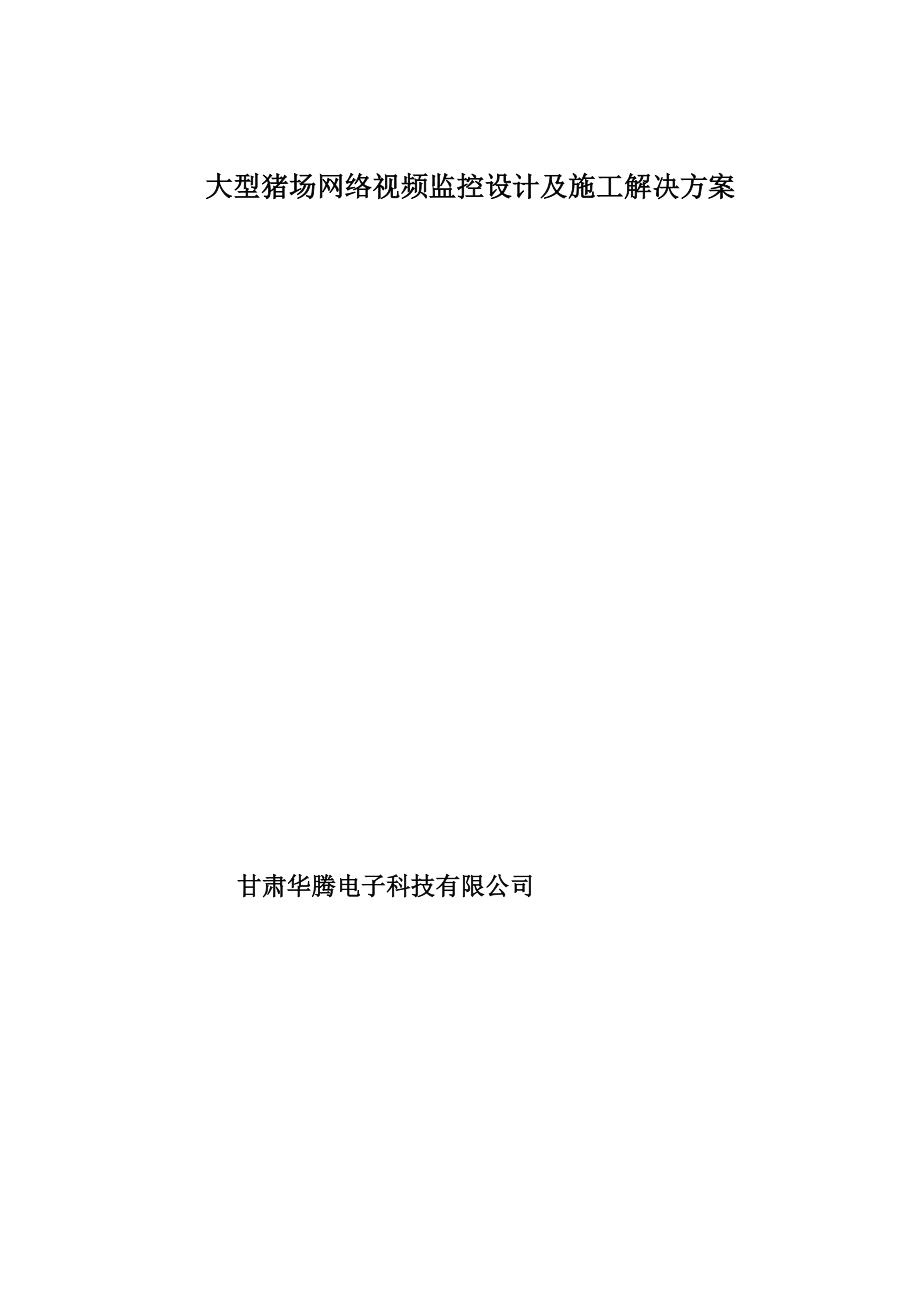

大型猪场网络视频监控设计及施工解决方案甘肃华腾电子科技有限公司一、设计原则张掖市1200头父母头带种猪场弱电工程安全是直接影响到猪场或者是猪市场的稳定性，直接影 响到民生稳定的重要方面但是，猪场有其本身的特点，猪密集、流动量大、差异性很大，还有网络 等其他许多配套设施，需要保护的对象多种多样，情况千变万化，非常复杂因此，猪场的安全防范 是我们技防工作领域的一项综合治理工程，这项工作影响重大，具有深远的意目前，综观国内市场，技防手段还不完善针对这样的现状，本公司在对猪场智能化系统方案 的设计时将遵循如下的原则：• 采用先进、成熟及实用的技术• 系统应具有集中统一的管理能力，为猪场管理大大提供方便• 系统应具有开放性、可扩性、兼容性和灵活性• 系统的设计和产品的选择应国际化、标准化、规范化• 系统必须具有安全性、可靠性、容错性• 合理的性能价格比• 科学严谨的施工过程基于以上原则所规定的示范猪场标准，就建筑从功能上将智能猪场概括成以下五个标准：安防系 统、通信系统、家庭智能化系统、物业管理系统、基础设施二、设计思想本系统为猪场内部的安全提供保障，保证猪场内部种猪生命和财产的安全通过本系统可以直 观地掌握现场情况和记录事件事实，及时发现并避免可能发生的突发性事件，并通过录像设备进行记 录取证。
为猪场的猪舍的安全与管理提供保障在猪舍内设置网络信息点（即安保机房），本系统主要控制设备均设于此考虑到住宅猪场的建设，为了设备的来可扩充性，设备选用均为中高档次的设备，且充分考虑 到扩充裕量在安全防范领域里，闭路电视监控系统的地位举足轻重，它可以即时地传送活动图像信息值 班人员通过遥控装置，还可以控制前端摄像机，改变摄像角度、方位、镜头焦距等从而实现对现 场大范围的观察和近距离的特写，并可通过录像设备进行记录取证我们采用的是数字控制技术、多画面智能处理技术、通讯网络技术以及防入侵报警系统联动的 一套综合性安全防范系统，它不但起到安全防范的作用同时也是一种现代化智能化管理系统可在控 制中心将猪场内的一些重要部位及设备进行实时的不间断近距离的监控，并记录存档，可有效的预防 各种意外的发生目前，闭路电视监视系统已在现代化楼宇内被广泛使用在安保工作中取得良好的社会效果根据上级技防管理部门对闭路电视监控系统的设计标准，参照开发商的实际使用要求，结合猪 场安防系统的配置情况，我们对猪场闭路电视监控系统提出如下设计思想：• 我们在方案设计与施工中，力求使本系统与猪场的建筑保持和谐统一，做到稳蔽、不影响使用效 果。
• 选择性能价格比较高的设备，根据项目的特点配置系统的设备，既要符合先进性的原则和安防系 统规范的要求，又要尽量考虑为甲方节省工程费用• 对于系统中设备的选取力求做到优选、精选，最大限度地提高系统的性能价格比及稳定可靠性， 增加系统的可操作性，切实地提高监控的范围和质量其主要设备均采用几家国内外著名专业 CCTV制造厂商的产品，整个系统力求做到技术先进，经济实用，操作维修简便，并保证系统在 若干年后仍保持其先进性和稳定性三、 设计规范及依据1. 《建筑施工平面图》2. 《安全防范工程程序与要求》GA/T75-943. 《安全防范系统通用图形符号》GA/T74-944. 《民用闭路监视电视系统工程技术规范》GB50198-45. 《工业电社系统工程设计规范》GBH115-876. 《电气装置工程施工及验收规范》GBJ232-827. 《安全防范工程费用概预算编制办法》GA/T70-94本公司严格按照上述规范和要求，进行相关领域的设计、安装、调试、运行、竣工验收和维护 保养在整个过程中与上级管理部门技防办进行联系，为今后的方案评审和工程验收打下基础，也为 整个系统规范化、合理化作好准备四、 设计方案1. 布点本监控系统对猪场主要出入口及猪场主要通道、门卫、洗车房、锅炉房、隔离室、后背舍、后 备舍、产房、公猪舍、配种怀孕室等重点区域进行监视，安保人员可通过监控图像，观察人员流动情 况及公共场所、停车场的现场情况。
考虑到猪场日夜光照因素，根据猪舍布局，共布置14个红外一 体化恒速球摄像机点，满足日夜24小时监控的需要分别设在猪舍主要出入口及主要通道2. 系统配置清单序号名称产品型号数量单位1品牌博世讯高清红外一 体化恒速球摄像机BH-27XVS14台2汉邦高科品牌嵌入式视 频服务器HB-2004HS11台3海信46寸液晶电视46寸2台4硬盘ST500GB11块5辅材GB1101批6视频线SYV75-57000米7电源线RVV2*1.07000米8PVC管国产800米3. 系统组成及功能 本方案CCTV闭路电视监控系统由摄像、传输、显示、控制及电源等主要部分组成五、系统设备---主要设备技术参数如下：1. HB-2004HS汉邦高科嵌入式视频服务器汉邦高科品牌嵌入式视频服务器HB2000系列采用H.264压缩算法、嵌入式实时多任务操作系统 （RTOS）和嵌入式处理器一体化的设计，在单板上集成了视音频采集、压缩、存储、网络传送、多路 云台控制、报警检测等功能，实现了主机的单板结构，保证了系统的高集成度和高可靠性技术指标1、 视频参数视频输入：复合视频输入PAL制（25帧/秒） NTSC 制（30 帧/秒）（BNC 接口，1Vp-p ,75Q）2、 音频参数音频输入：音频输入（BNC接口，输入阻抗: 10KQ 输入幅度：Vp-p=2.0V LINE）语音对讲：输入（3.5MM接口，输入阻抗：10KQ 输入幅度：Vp-p=2.0VLINE in/50mVMIC in）输出（BNC接口，输出阻抗：10KQ输出幅度：Vp-p=2.0V LINE）3、视频压缩：压缩算法：H.264分辨率 CIF： PAL（352X288）25 帧/秒/路，NTSC（352X240）30 帧/秒/路4、 音频压缩：压缩算法G.722，音频采样率8K或16K采样/秒，16bit/采样点5、 操作系统：嵌入式实时操作系统（RTOS）6、 存储接口 ：提供SATA接口（支持48bit LBA工作模式），网络故障时能够应急保存视频数据7、 报警接口报警输入：报警输入支持常开/常闭两种形式，提供4路报警输入报警输出：2路报警输出（常开，继电器输出）8、 串行接口： RS485，支持网络透明通道连接，支持串口控制键盘9、 网络接口： 10M/100M自适应以太网端口10、 供电电源：220 + 30% V，50 + 3% HZ 110 + 20% V，60 + 3% HZ 可选11、 机箱尺寸：325X220X55 （长X宽X高，毫米）压缩功能1、 支持PAL / NTSC4.43 / NTSC3.58制式视频信号。
2、 视频压缩采用H.264压缩技术，支持变码率和支持变帧率，可设定视频图像质量和压缩码流3、 每路视音频信号独立实时压缩，音频压缩标准采用G.722视频和音频信号压缩后生成复合的压 缩码流，码流回放时视频和音频保持同步也可设置不用音频4、 有6种录像质量供选择网络功能1、 支持TCP/IP协议（支持ARP、RARP、IP、TCP、PPPOE、DHCP等等），支持宽带拨号上网，同时支 持断线自动重拨，支持域名解析2、 完备的网络端控制命令，通过网络可以使用客户端管理器控制嵌入式硬盘录像机、设置主机各种 参数、远程升级和维护3、 具备Web Server功能，能通过IE浏览器访问主机，支持域名解析、监看实时图像、点播录像数 据以及控制云台4、 内置多种云台控制协议，可以在主机端和网络端控制云台和镜头、雨刷等录像功能1、 支持定时录像、移动检测录像和报警录像，每路视音频录像参数均可单独设置支持网络故障时 应急录像功能2、 管理主机可通过网络实时记录压缩码流3、 支持通道名叠加，支持通道录像日期、时间叠加，支持图标叠加、局部马赛克遮盖放像功能1、 支持管理主机远程回放：精确时间定位放像、手动录像内容检索放像、定时录像内容检索放像、 移动检测录像内容检索放像、报警录像内容检索放像。
2、 支持管理主机回放或通过网络实时记录压缩码流3、 支持管理主机安装HB15系列视频输出卡直接输出视频在电视墙上显示存储备份功能1、 管理主机可以通过客户端管理器备份录像机中的录像内容2、 提供强大的硬盘管理功能，支持正常运行状态下对硬盘进行格式化，系统自动实现硬盘扇区损坏 跳过功能3、 采用标准FAT32文件系统格式，录像文件可在PC系统上识别，并可在安装随机光盘内的播放软 件后播放报警检测功能1、 本地报警：视频丢失报警、移动侦测报警、探头触发报警、未接硬盘提示、硬盘无空间提示、视 频异常检测、磁盘错误扇区检测2、 远程报警：视频丢失报警、移动侦测报警、探头触发报警，可以通过网络远程传送给客户端，借 助客户端，可以实现报警录像自动打开3、 视频丢失报警信息、移动侦测报警信息、探头触发报警信息可以通过外接设备报警到、呼机、 或者固定（例如：110）4、 网络报警联动（报警信号上传），通过PC自带的喇叭进行声音报警，可以实现客户端报警通道图 像自动最大化5、 视频移动检测功能，每路视频可设置多个移动检测区域安全保障1、 采用高性能32位嵌入式微处理器及嵌入式实时操作系统，保证了系统高实时性、可靠性和稳定性。
2、 健全的录像日志查询功能（探头报警日志查询、移动侦测报警查询、远程登陆日志查询、录像参 数修改日志查询、升级日志查询、回放日志查询、系统启动日志查询)3、 系统锁定、按键锁定、口令检验、多级用户授权等多种安全保障功能；用户名、口令及码流传输 时用密码加密，防止泄露4、 具备看门狗功能，出现异常时系统可自动检测，同时自动重新启动，以完成系统输入、输出以及 录像状态等的重新初始化开发支持 提供客户端管理器的SDK开发包高清晰红外一体化27倍恒速球摄像机品牌博世讯型号BH-27XS产品特点：1. 外罩特点:护罩7寸，外观全球型专为全天候环境设计，上罩由金属合金铸造，防紫外线、防水、 耐老化、防酸雨、耐高温、抗腐蚀、室外防护罩上罩，内有衬罩2. 电源特点：采用直流供电，把变压过程中所引起的高发热元器件分离到球机外，增强了球机的 使用寿命，具有较强的抗干扰和防死机功能产品选配DC12V电源工作3. 具有记忆功能，在断电重新加电后，能自动恢复断电前的状态4. 二级防雷技术有效提高球机的防雷击和抗干扰能力5. 电机特点:采用先进的步进电机和驱动电路来实现运转，运转平稳，连续工作时间长，使用寿 命长，可靠性高。
6. 限位开关：采用光电传感器来实现恒速球的左右、上下限位功能，避免了传统机械限位的多种 弊端7. 解码板特点：内置解码板支持多种主流协议，波特率可调，并可根据用户需求写入其它多种协 议8. 红外灯同步：实现红外灯控制和一体机滤光片同步切换，达到完美的红外夜视效果9. 红外灯：采用台湾产的大功率LED，内装(A)16颗中10食人鱼大灯加30颗中5小灯；(B)8颗中10 食人鱼大灯加4颗1W大灯加30颗中5小灯，红外灯电源采用脉冲控制电路低电压工作，均匀的 分布着红外光源，红外距离80米10. 红外灯板采用铝基板，发热量小，散热快，可有效的延长红外灯使用寿命，红外灯有效寿命 最小12000小时11. 球机采用独特导电滑环设计，可以360°无盲角扫描，彻底解决目前恒速球市场普通存在的绞 线现象12. 运转角度/速度：水平360°上下+ 3°〜一90°,无盲角全方位监控水平旋转速度6°、9°、12°、 15°可选13. 内置64个预置位，一组巡视组，二点线扫描功能，更方便客户全方位的监控14. 本机自带一个看守位，用户可根据需求对要重点保护的区域预先设置好，当球机五分钟无人 操作时，球机自动转动到预先设置的位置。
15. 球机可选配国内外各品牌感红外摄像机16. 恒温控制：可根据用户使用环境的需要来增加恒温控制器恒温控制时工作温度-20°C—49°C (选配)主要技术指标:1.电气指标2.机械指标• 供电电源：DC12V (4A) -DC15V (4A)• 云台驱动：DC12V/0.5A• 摄像机供电：12V/2A• 温控工作电压:DC12V• 地址范围：1~63• 通讯方式:RS485总线控制方式• 波特率:1200bps(19200bps)、2400bps、4800 bps、9600 bps、可调• 通讯协议:支持多种通讯协议• 云台旋转角度：水平0°-360°垂直0°-90°• 云台旋转速度：水平/垂直6°、9°、12°、 15°可调• 旋转限位：水平在云台旋转角度范围内可 调3.环境指标• 工作温度：0C-49C (无温控)-20C-49C(有温控)• 工作温度：90%RH控制设备：视频矩阵、硬盘录像机、DVR控制键盘尺寸可选同品牌博世讯:型号 BH-IRHDS （27 倍）产品特点：bH-irhds1. 采用多角度阵列式集成红外灯，使光均匀分布，图像画面亮度均匀；2. 光源恒流驱动，工作稳定，不受温度影响，寿命是传统LED的5至10倍；3. 采用功能完善的高性能数字DSP设计，性能稳定、可靠性高;；4. 全铝金属外壳设计，散热效果优良；5. 采用密封的模块化结构设计，防水性能达到IP66 ；6. 精密步进电机驱动，运行平稳，反应灵敏；7. 采用EEPROM数据存储方式，断电后存储数据不丢失，具有断电记忆恢复功能;8. 64个预置位任意存贮，4组巡航组，每组可以存储16个预置点；9. 支持两点之间左右扫描；支持360°扫描；支持看守位功能；10. 支持全天侯（24小时）监控，夜间自动彩转黑,并开启红外灯照射；11. 自动光圈，自动聚焦，自动白平衡；12. 红外可视距离100米。
球机技术参数供电电源 直流15V（4A）（电源应接装于离球机两米距离内）工作温度-30°C〜+60°C工作湿度10%〜90%功率消耗30W通信协议 PELCO_D / PELCO_P / PELCO_D1通信方式RS485总线通信波特率 1200 / 2400 / 4800 / 9600bps球机地址范围001〜255手动水平控制速度6°〜14° /秒手动垂直控制速度6°〜14° /秒云台旋转范围水平360°无限制转动/垂直0°〜90°预置位数量64个左右扫描两点随意可设巡航扫描4组/每组16个预置位/每点驻留时间可设360°扫描垂直任意角度可设红外灯效果两组/照射距离100米红外灯启动控制由光敏电阻控制（默认）/由摄像机控制外壳防护等级IP66高清彩色转黑白一体化27倍博世讯索尼芯片摄像机BH-480C/B参数及特性：♦:♦ 27倍高倍变焦镜头，480TVL云台以及解码器•:•背景光补偿，高亮度补偿，固定/自动电子快门♦ 自动电子快门，1/50~1/10000，信噪比46DB,AGC为30DB・•♦额定功率30瓦，加热/风冷可以自由选择50瓦♦:♦工作于-10~50度，室外型耐温-30度低温♦:♦彩色最低照度1.0，黑白最低照度0 .02LUX （0LUX红外辅助光源）自动光圈、自动调焦、中 英文编程菜单，自动白平衡功能・♦・晚上转黑白增强照度大功率红外一体化定焦摄像机型号：深圳优立特索尼芯片UT-302EAS图像传感器：1/3" SONY CCD有效像素：PAL： 752 （水平）X582 （垂直）信号系统：PAL制式水平清晰度：480电视线内置镜头：12x, f=4.3 to 70mm同步系统：内同步信噪比：48db最低照度：0 Lux快门速度：1/50-1/100,00 （秒）白平衡：自动跟踪白平衡聚焦系统：电动聚焦模式红外距离：60〜80m角度：80°红外灯波长：45 unit 840nM使用寿命：20000小时防水等级：IP65视频输出：1.0Vp-p75Q （BNC）电源配置：DC 12V功率消耗：1000mA机房监控中心设备：汉邦高科品牌网络数字矩阵式解码服务器HB15系列DVR/DVS专用中心视频解码服务器HB15系列DVR专用视频输出卡采用DSP芯片实现视频处理及输出功能，通过PC软件解码可以支持各 种压缩标准的视频流的显示输出。
一台PC机可以同时支持多片卡，实现多路D1视频输出，通过4分 割方式可以实现更多路CIF视频的显示，完全解决了监控中心电视墙的显示障碍主要性能：视频输出：4路复合视频，BNC接口输出阻抗：75Q输出幅度：Vp-p=1.0V输入数据格式：YUV数据流，支持YUV422、YUV420或YV12等格式，也可以支持用户定制的其它格式输入视频分辨率:任意，板卡自动转换成D1输出，PAL 625线25帧/秒；NTSC制525线30帧/秒加密功能：提供板卡的唯一识别号硬件看门狗：高精确度检测，保证系统可靠性操作系统：Windows 2000 Windows XP Windows 2003 Windows Vista一台PC最大支持路数：完全取决于PC的解码能力以及PCI-Express总线数量开发包：提供完整的SDK开发包，支持多种通用结构，开发简单方便开发环境：Windows 2000/Windows XP， MS VC++ 6.0 以上应用方式：数据来源：通过第三方软件解码得到YUV数据流最多支持4块卡，实现64路CIF （输出16个4分隔）或16路D1的视频输出M sa宏种第M方软件解袒HB技产品第三方产品第三方产品参神第三方产品模报视廉YUVS2. 系统功能• 鉴于本系统的实际情况，系统设置1个主控中心，采取集中管理模式。
所有图像和报警信号集中 进入控制中心，达到综合管理的目的• 数字硬盘录像机上同时显示并记录12图像，大大减少了监视器和录像机的数量，提高了系统的 性能价格比• 考虑到小区的光照度因素，前端摄像机全部采用彩色摄象机摄像机（全天候室外使用），同时根 据现场实际情况，调整镜头视角可取得满意的图像视觉效果• 系统采用集中供电形式，以便于系统的维护和集中统一管理系统具有扩展功能情，非常灵活、方便，只需在原有基础上迭加设备、通信联接即可实现，成为一个 系统，为今后系统的扩充提供了技术保证六、 培训我们公司对培训非常重视，因为一个电视监控系统完成及使用的好与坏，对使用人员的培训是非 常重要的一个因素我们公司在工程实施过程中，就安排人员进行培训教材的编写工作，工程完工后， 然后请有教学经验并参加工程实施的工程师亲自授课，保证教学质量，教好学会，使参加培训人员能 够达到再培训别人的能力七、 今后服务1、服务期限设备质量保证期24个月（自设备调试完成交工之日起计算），整个系统免费保修二年（自系统验 收之日起计算），在保修期内我公司每3个月回访用户一次并进行保养和维护，在保修期结束前，我 公司按照惯例对整个系统进行一次彻底的保养和维护。
在保修期满后二年内以最优惠价格供应维持设 备正常运转所必需的附件、备件、工具和消耗品等，终身维护2、服务方式如系统出现问题，甲方可以通过、、E-MAIL等通讯手段通知我公司，讲清问题现象，我们 答复时间是2小时，通过、、E-MAIL等通讯手段解决问题；若仍不能解决问题，我公司人 员在48小时内赶到现场解决问题我公司准备一定数量的备件，以备及时更换。
