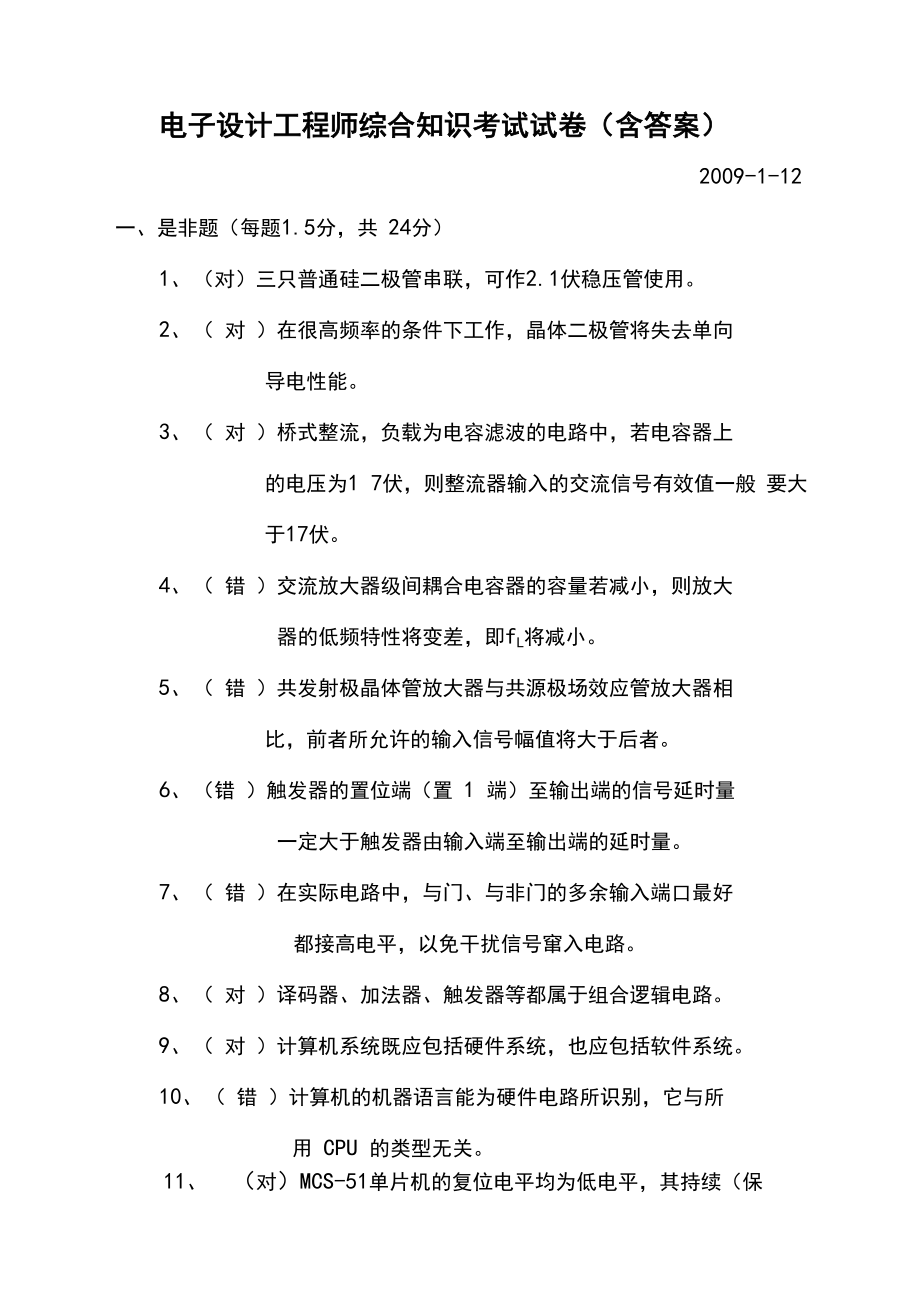

电子设计工程师综合知识考试试卷（含答案）2009-1-12一、是非题（每题1.5分，共 24分）1、 （对）三只普通硅二极管串联，可作2.1伏稳压管使用2、 （ 对 ）在很高频率的条件下工作，晶体二极管将失去单向导电性能3、 （ 对 ）桥式整流，负载为电容滤波的电路中，若电容器上的电压为1 7伏，则整流器输入的交流信号有效值一般 要大于17伏4、 （ 错 ）交流放大器级间耦合电容器的容量若减小，则放大器的低频特性将变差，即fL将减小5、 （ 错 ）共发射极晶体管放大器与共源极场效应管放大器相比，前者所允许的输入信号幅值将大于后者6、 （错 ）触发器的置位端（置 1 端）至输出端的信号延时量一定大于触发器由输入端至输出端的延时量7、 （ 错 ）在实际电路中，与门、与非门的多余输入端口最好都接高电平，以免干扰信号窜入电路8、 （ 对 ）译码器、加法器、触发器等都属于组合逻辑电路9、 （ 对 ）计算机系统既应包括硬件系统，也应包括软件系统10、 （ 错 ）计算机的机器语言能为硬件电路所识别，它与所用 CPU 的类型无关11、 （对）MCS-51单片机的复位电平均为低电平，其持续（保持）时间应在2个机器周期以上。
12、 （ 对）MCS-51单片机与80C51单片机是完全兼容的13、 （错 ）要对20HZ~10 k HZ的语音信号进行A/D转换，则采样信号的频率应在10KHZ以上14、 （ 对 ）信号源的输出阻抗一般均较低，电压表的输入阻抗均较高15、 （ 错 ）直流稳压电源的内阻愈高，它的输出电压稳定性能就愈好16、 （对 ）扫频仪是用来检测、分析信号频谱结构的一种测量仪器二、选择题（每题2分，共26分）1、 （ A ）标注为2P2的电容器，其电容值为：A、2.2PF B、22PFC、220PF D、0.22uF2、 （ B ）在色环（带）标注的电阻值的电阻体上，棕色代表数字：A、0 B、1C、2 D、33、 （ D ）稳压管、变容二极管在正常工作时，应：A、二者均加正向电压B、二者均加反向电压C、 前者加正向电压，后者加反向电压D、 前者加反向电压，后者加正向电压4、（ B ）晶体管共集电极放大器与场效应管共漏极放大器的输出电压与输入电压间的相位关系为：A、 均为同相B、 均为反相C、 前者为同相，后者为反相D、 前者为反相，后者为同相5、（ A ）一前后沿很陡的方波通过一放大电路，若其输出的方波前后沿变得不陡，甚至近似为三角波或锯齿波，其主要原因为：A、 放大器的增益不合适B、 放大器的下限截止频率fL过高C、 放大器的上限截止频率花过低HD、 放大器的上限截止频率花过高。
H6、（ D ）已知电路如图，其主要功能为：A、 低通滤波B、 高通滤波C、 带阻滤波D、 带通滤波7、（ D ）已知低通电路如A、fH=1/RCHUiCRt * AUo上L—其上限截止频率为：RUi □ f c U0B、fH=i/2nRCHC、 fH=1/JRCHD、 fH=i/2n^RCH8、（ B ）已知放大电路如图，当工作点合适，其输入正弦信 号 Ui 的幅值最大不能超过多少时，才能使输出信号9、 （ D ）要设计一个频率稳定度甚高，且频率可调范围甚宽的正弦波振荡器，应选用：A、RC振荡电路 B、LC三点式振荡电路C、石英晶体振荡电路 D、DDS振荡电路10、 （ C ）计算机中，1 2根地址线，可寻址的最大容量为：A、1KB B、2KBC、4KB D、8KB11、 （ B ）对30V直流电压进行12位A/D转换，则电压的分辨率为：A、14.6mV B、7.3 mVC、19.5 mV D、39 mV12、 （ D ）常用示波器的输入电阻大致为：A、10KQ左右B、100KQ 左右C、1MQ左右 D、10 MQ左右13、（ C ）对于同一操作，与汇编语言程序相比，高级语言程 序的特点是：A、 电路执行速度快，所需存储空间小B、 电路执行速度快，所需存储空间大C、 电路执行速度慢，所需存储空间大D、 电路执行速度慢，所需存储空间小三、填空题（每题2分，共16分）1、 在共e、共b、共c三类放大器中，输出阻抗最低的是_±C 放大器，输入阻抗最低者是共B放大器。
2、 在各类负反馈放大电路中，能稳定输出电压的是 电压 负反馈放大器，能提高输入阻抗的是 串联 负反馈放大器3、 理想运算放大器的输入电阻为 无穷 ，输入电流为0 4、 完成下述数制转换：（268）10=（ 10C ）16=（ ）25、 用逻辑代数化简下式：A+AB= A ，A+B+1二 _6、 模拟示波器中，若输入信号幅值过大，则探头衰减器开关应置于 X10 位置,若要使所示波形的个数由多至少，应调节Time/Div 旋钮7、 单片机程序中的MOV A，#F1的含义是将 内部RAMFH送至 A 中8、电子技术中， FPGA 的含义是现场可编程门阵列SOPC 的 含 义 是可编程片上系四、简答题（每题5分，共15分）1、已知某稳压电路如下图，请回答：A、 在保证输出V0=12V的条件下，输入Vj大致要多少伏？为什么？15-17伏 工作性区B、 二极管V起什么作用？C、 电位器动点调至A,调至B,会对输出V值产生什么影2、已知图（a）为TTL门电路，图（b）为CMOS门电路，设输入端A均接高电平1，请回答：A、 在R值很小时，L1=1, L2=0为什么？B、 在R值较大时，Ll=0, L2=1为什么？“ A” ” ’图（a） 图（b）3、要对10~90度温度进行数据采集、存储与显示，要求数值分 辨率为0.1度，请回答：1、 画出数据采集、存储、显示系统的电路组成框图。
2、 A/D转换器的选用指标应如何？五、综合题（第1题9分，第2题10分，共19分）1、设计一3人裁判电路，须有2或3人同意即判成功（其中必 须有主裁同意），请回答：A、 列出真值表（设A、B、C为三裁判，A为主裁，同意为1,不同意为0，成功为1，不成功为0）B、 写出逻辑表达式并化简C、 根据逻辑简化式，画出逻辑电路图2、已知某调速系统中将PWM脉冲（频率约为1KHZ）转换成直流输出的部分电路如图,请回答：A、 说明r3、q及运放的作用（3分）限流低通滤波B、 说明A点、B点、C点处是什么信号？（3分）A：交直流B：直流C：直流C、 在输出端C点之右的虚线框中，画一个控制电机转速的电 路（4分）T+5V ? +5V *+15VWord格式Word 格式。
