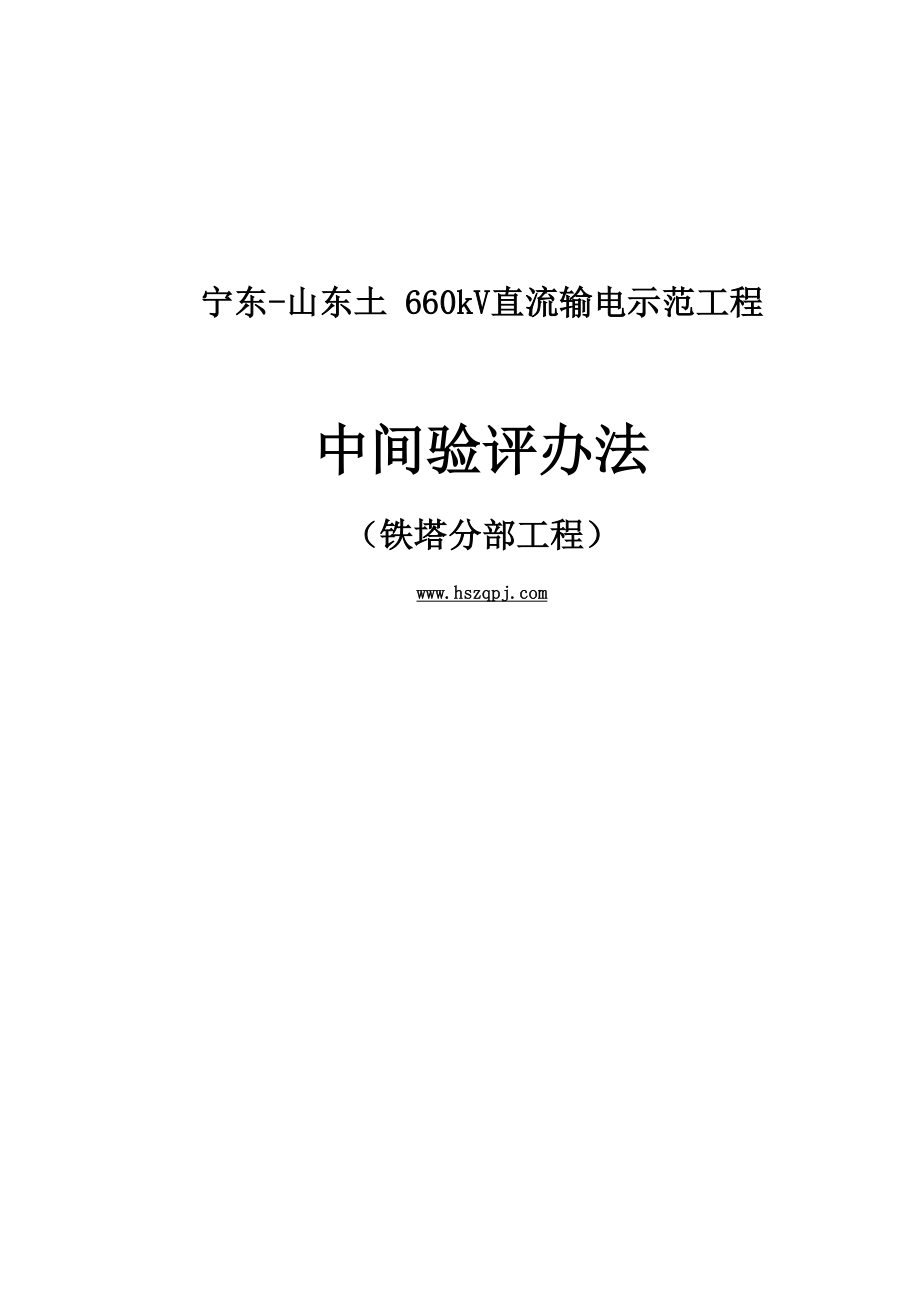

宁东-山东土 660kV直流输电示范工程中间验评办法（铁塔分部工程）^、总贝U 2二、 验评检查标准及依据 2三、 申请验评的条件 2四、 验评检查内容 3五、 验评抽样方案 3六、 验评程序 3七、 施工记录置信度检查与推断 4八、 验评总结 5九、 验评组织 5十、验评程序 6十一、安全保证措施 6十二、施工记录置信度检验等其他未尽事项 7十三、附件 7一、 总则1、 为确保宁东〜山东±660kV直流输电示范工程铁塔分部工程质 量符合设计和“创优”要求，统一各标段的验评工作，特制定本办法2、 本办法适用于宁东〜山东660kV直流输电示范工程（山东段） 铁塔分部工程中间验评3、 以每一个施工标段为单位，用随机抽样和数理统计方法，推断 铁塔分部工程的施工质量和考核施工记录置信度二、 验评检查标准及依据1、 《±800kV架空送电线路施工及验评规范》（Q/GDW225-2008）2、 《土 800kV架空送电线路施工质量检验及评定规程》 （Q/GDW226-2008）3、 《国家电网公司工程建设质量管理规定》（试行）4、 国家电力公司《输变电工程达标投产考核评定标准》（2005年版）5、 宁东-山东土660kV直流输电示范工程（山东段）《规程制度汇编》6、 经批准的工程设计文件及施工图7、 现行送电线路工程质量监督检查典型大纲8、 铁塔施工图会审纪要三、 申请验评的条件1、 铁塔分部工程已完成，施工单位的三级质检已完成并合格，报 验部分施工总结已编写完成。
2、 技术文件、施工记录、三级质检记录、签证资料齐全、完整3、 具备上述条件后，由施工单位提出书面申请（“分部工程竣工 报验单”DJS-A-26），报本标段项目监理部，并提交有关资料4、 施工单位应将有关的图纸资料、质保文件、质量标准、施工技 术记录、检验报告、变更签证、材料代用清单、测量仪器检验报告、 施工作业指导书、施工技术措施及其它技术文件准备好，以供检查人 员查阅四、 验评检查内容1、 铁塔部件规格、数量2、 节点间主材弯曲3、 转角、终端塔顶部向受力反方向倾斜4、 直线塔结构倾斜5、 螺栓与构件面接触及出扣情况6、 螺栓防松7、 螺栓防盗8、 脚钉9、 螺栓紧固10、 螺栓穿向11、 保护帽12、 接地13、 施工基面14、 环保处理五、 验评抽样方案1、 以各标段的报验铁塔基数为总体，本方案抽样样本数按各标段 报验铁塔的20%为样本总数，其中耐张塔抽检比例为50%2、 抽验的铁塔要考虑能覆盖施工单位的全部作业队（班、组）六、 验评程序1、验评组听取设计、监理、施工单位关于工程项目设计简介及设 计变更情况、施工质量和安全情况、三级质检情况的介绍（书面汇报 材料）2、 抽样：将打好的各种塔型桩号分别放入各类的袋中，然后随机 抽样，验评组成员从袋中分别摸出规定数量的铁塔桩号，即为抽中的 受检铁塔桩号。
3、 现场检查与实测：按“质量检验评定标准与检查方法”的要求 去操作，并填写“检查记录”（见附表），并由验评组现场检测人员签 字4、 对铁塔螺栓紧固情况抽检的要求：用扭矩板手对塔头、塔身的连接螺栓的紧固情况各抽查50个，检 查其扭矩值是否符合设计要求5、 根据《± 800kV架空送电线路施工质量检验及评定规程》 （Q/GDW226-2008），对受检铁塔分为优良、合格、不合格6、 优良率判定：优良率二3由样验评优良级基数/每标段抽样总基数）X100%当计算优良率<90%时，要加倍抽样，如第二次抽样计算优良率仍 <90%时，则按该抽样结果评定工程质量七、施工记录置信度检查与推断将受检铁塔的实测数据与施工记录进行比较，当二者的差值与规 范允许误差的比值YW40%时，即认为该施工记录数据正确，否则为不 正确其公式为：Y=[ （E-F） /A] X 100%E：表示验评实测值F：表示施工记录值A：表示规范允许误差施工记录置信度二（抽样验评施工记录数据正确个数之和/抽样实 测数据总和）X100%八、 验评总结验评结束后，由验评组写出《验评检查报告》和《验评检查记录》 （见附件）九、 验评组织铁塔分部工程中间验评由业主项目部组织并主持，监理、施工、 设计等单位参加，验评组分两个组——现场检查组、资料检查组，。
中间验评组织机构：组长：副组长：成员：1. 资料检查组组长：业主项目部专工副组长：负责检查的项目监理部负责人成员：1-2人2. 现场检查组组长：业主项目部专工副组长：负责检查的项目监理部2人成员：高空检查及测量等人员若干3. 相关单位职责铁塔分部工程中间验评以项目监理部互查方式进行，施工单位（项 日部）负责做好中间验评的配合工作（包括提供配合人员、车辆、检 测仪器、工具用品等）十、验评程序1、业主项目部收到施工单位的申请《工程质量中间验评申请表》 后，核实具备中间验评条件后，确定验评时间并通知项目监理部、施 工单位2、 预备会议程2.1业主项目负责人讲话并宣布验评组成员名单2.2标段设计负责人、施工项目部，项目监理部书面汇报（见第六 条）；2.3根据计算得到的各型塔型抽样样本，验评的具体铁塔，在验评 预备会上当场抽签决定被验评的施工单位项目部应事前按抽样方案 做好抽签准备工作，包括签品和签箱，签品在抽签开始前由验评小组 负责人进行当场检验，确认无误后装入签箱，验评组抽签确定验评铁 塔桩号；2.4接收抽检铁塔施工评级记录3、 验评实施资料组和现场组检查工作可分别进行4、 验评总结会4.1资料组汇报检查工作情况；4.2现场组汇报本体检查情况；4.3业主项目经理作总结发言，宣布中间验评报告；4.4宣布铁塔中间验评工作结束。
十一、安全保证措施：1 .认真执行工作票制度，验评开始前要填写高处作业安全工作票2. 登高作业人员必须具备高空作业证且佩戴合格的安全用具，地 面必须设安全监护人；3. 地面检查人员应避免在高空检查人员工作的垂直下方停留；4. 验评期间全员严禁饮酒，严禁酒后驾车；5. 验评期间遇有雷雨及大风天气严禁高空作业十二、施工记录置信度检验等其他未尽事项同“基础分部工程中间验评办法”十三、附件：1. 自立式铁塔检查及评级记录2. 接地装置检查及评级记录汇总表3. 安全工作票自立式铁塔组立检查及评级记录线塔1塔位号塔型呼称高m施工日期年 月 日塔全高m检查日期年 月 日序 号检查（检验）项目性质质量标准（允许偏差）检查结果评级合格优良1部件规格、数量关键符合设计要求2节点间主材弯曲关键1/7501/8003转角塔、终端塔 向受力反方向侧 倾斜关键大于0，并符合设计60°以下转角塔不 大于3%60°及以 上转角塔、终端塔不 大于5%；架线后只 做检查架线前架线后4直线塔结构倾斜 %重要一般塔0.250.2高塔0.150.125横担预拱重要架线前符合设计要求架线后大于0，并符合设计要求/6螺栓与构件面接触 及出扣情况重要符合Q/GDW 225第8.2.2条规定紧密一致7螺栓防松重要符合设计要求无遗漏8螺栓防盗重要符合设计要求无遗漏9脚钉重要符合Q/GDW 225第8.2.9条规定齐全紧固10螺栓紧固一般符合 Q/GDW 225 第 8.2.5、8.2.6 条规定；且紧固率：组塔后不小于95%； 架线后不小于97%架线前架线后/11螺栓穿向一般符合Q/GDW 225第8.2.3条规定一致美观12构件接触面贴合率一般不少于75 %不少于85 %13铁塔表面质量外观符合Q/GDW 225第8.2.11条规定无锈蚀点及施工 划痕，铁塔表面无 明显污物14保护帽外观符合Q/GDW 225第8.2.12条规定平整美观注：高塔是指按大跨越设计且塔全高在80m以上的铁塔。
评 级检查验评组长： 检查人：接地装置检查及评级记录汇总表线地1塔位号接地型式接地体规格接地 埋深 （m）接地体 连接情况注：设计对接地电阻已按设计规程者虑了季节系数，回填土引下线 安装接地电阻值（评级设计值实测值所测得的电阻值应符合换算后的要求检查验评组长： 检查人:铁塔验评安全工作票工程名称工作期限年 月曰 至月曰工作地点登高人数验评组工作负责人安全注意事项1、 登高作业人员必须具备高空作业证且佩戴合格的安全用具，地面必须设安全监护人；2、 地面检查人员应避免在高空检查人员工作的垂直下方停留；3、 验评期间全员严禁饮酒，严禁酒后驾车；4、 验评期间遇有雷雨及大风天气严禁高空作业。
