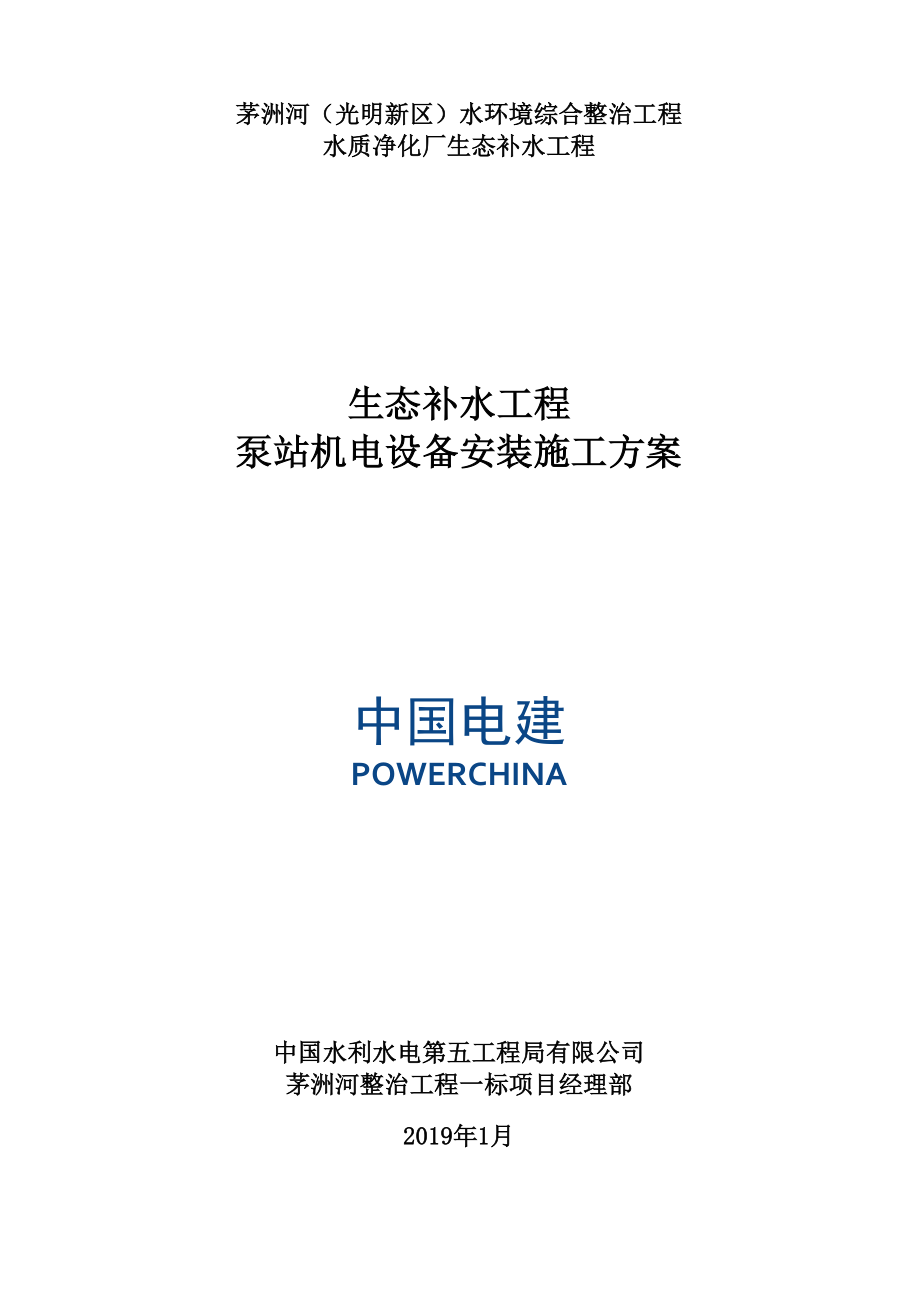

茅洲河（光明新区）水环境综合整治工程水质净化厂生态补水工程生态补水工程泵站机电设备安装施工方案中国电建POWERCHINA中国水利水电第五工程局有限公司茅洲河整治工程一标项目经理部2019年1月批准：审查：校核：编制：目录生态补水工程泵站机电设备安装施工方案 1一、工程概况 1二、编制依据 1三、设备工程量 2四、准备工作 24.1 机电设备采购运输 24.2 开箱检验 34.3 安装前的技术交底 34.4 现场准备 34.5 人员机具准备 3五、安装工艺 45.1 单级双吸离心泵安装工艺 45.2 LX5t-13.5M单梁悬挂起重机安装工艺 55.3 500WQ2710-20-220潜污泵安装工艺 65.4 电动葫芦轨道的安装 7六、设备通电调试、检查 8七、质量控制 107.1 施工质量保证措施 107.2 质量控制 11八、施工安全保证措施 138.1 施工用电与防护 138.2 防火措施 138.3 安全管理 138.4 文明施工组织措施 14生态补水工程泵站机电设备安装施工方案工程名称：茅洲河流域（光明新区）水环境综合整治工程水质净 化厂生态补水工程 建设单位：深圳市光明新区建设管理服务中心 监理单位：深圳市霍克建设监理有限公司 施工单位：中国水利水电第五工程局有限公司茅洲河整治工程光 明一标项目经理部工程地点：光明泵站、公明泵站 工程简介：光明泵站依照设计于高压泵房安装 4 套 500S57 单级 双吸离心泵，低压泵房安装 4 套 400S25A 单级双吸离心泵，高低 压泵房各配置1套LX5t-13.5M单梁悬挂起重机（配套MD5T-12M 电动葫芦）；公明泵站依设计安装 500WQ2710-20-220 潜污泵及 MD5T-12M 电动葫芦。
二、编制依据1、 GB6067《起重机械安全规程》2、 GB8923-88《钢材表面除锈和除锈等级》3、 JGJ130-2001《建筑施工扣件式钢管脚手架安全技术规范》4、 GB50252-94《工业安装工程质量检验评定统一标准》5、 GB50231-98《机械设备安装工程施工及验收通用规范》6、 GB50275-98《压缩机、风机、泵安装工程施工及验收规范》7、 GB50278-98《起重设备安装工程施工及验收规范》8、 JGJ46-2005《施工现场临时用电安全技术规范》9、 GB50278-2010《起重设备安装工程施工及验收规范》10、 GB6067-2010《起重机械安全规程》11、 相关施工图纸中引用的标准及有关规程规范12、 制造厂家的出厂技术文件及使用说明书 三、设备工程量光明、公明泵站设备一览表序号安装部位设备数量（套）1光明泵站髙压泵房500S57单级双吸离心泵4LX5t-13.5M单梁悬挂起重机1低压泵房400S25A单级双吸离心泵4LX5t-13.5M单梁悬挂起重机12公明泵站500WQ2710-20-220 潜污泵3MD5T-12M电动葫芦1四、准备工作4.1 机电设备采购运输在主泵及电机出厂前，拟派技术人员会同甲方人员前往厂家 进行设备出厂前的检查验收，对其加工质量、装配质量进行了解 及监督，拒收不合格的另部件装配到泵组组件中，并对各种结合 面的精度，装配公差要求等技术参数进行检查，把设备的质量隐 患在出厂前处理好，以免影响安装进度或造成质量不良的后果。
运输时建议甲方派出专人，用自家车辆前往工厂装货运输，避免 在运输途中可能发生的野蛮装卸及其他原因造成设备的损坏4.2开箱检验设备到现场后，需要进行开箱检验，确认设备随机文件、说 明书、合格证齐全；设备及配件应与装箱单相符，缺失设备或配 件应及时联系厂家补充；设备的外观应无损坏，属运输中损坏设 备应联系厂家及时更换；4.3安装前的技术交底组织有关技术人员，特别是现场安装技工，认真对设计图纸， 厂家说明书等技术文件仔细研究，充分认识其性能及特点要求， 做到安装时胸有成竹安装前制定工艺过程卡，经总工程师批准， 按企业技术法规执行实施4.4现场准备（1）检查吊装车道是否满足吊装车辆通行要求 ,地基是否坚实 施工人员是否经过技术交底及安全技术措施交底；（2）是否设置了吊装警戒区，专职安全员是否到场，与吊装无 关人员是否已清理出场；（3）一切妨碍吊装工作的障碍物是否已经清除；（4）检查混凝土结构预留洞口尺寸是否符合设备安装要求；（5）电动单梁起重机导轨焊接是否经监理工程师验收钢板焊 接是否经检测中心探伤检测质保资料是否齐全6）测放安装轴线位置4.5人员机具准备（1）对参与吊装人员进行技术交底， 封闭吊装施工现场， 清 理封闭区非吊装施工人员，吊车工作时，安排专人负责现场指；（2）施工的机、索具的规格和数量是否与已批准的施工方案一 致，在合格使用期间；（3）设备是否验收合格；（4）指挥者及施工人员是否已熟悉其工作内容；（5）对吊车、吊钩、钢丝绳、手拉葫芦等施工机具进行吊装前 的最后一次检查；（6）准备合格的量具，如方水平仪、经纬仪等。
五、安装工艺5.1 单级双吸离心泵安装工艺（1）按以下顺序吊入主水泵泵体部分，即泵底座、离心泵、电 机底座、出水弯头及出水直管等，并初步找正，再连接出水直管， 伸缩管，穿墙管及止水环等出水直管下支撑点要做好支撑2）将水泵放在埋有地脚螺栓的混凝土基础上，用调整其间的 楔型垫块的方法校正水平，并适当拧紧地脚螺栓，以防走动3）在基础与泵底脚之后灌注混凝土 4）待混凝土干固后，拧紧地脚螺栓，并重新检查水泵的水平 度5）校正电动机轴与水泵轴的同心度使两轴成一直线，在两轴器外圆上的同轴度允差为0.1mm，端面间隙沿圆周的不均匀度 允差0.3mm （在联接进出水管路及试运行后再分别校核一遍，仍 应符台上述要求）6）机组总体微调时，校核水泵与电机的同心度、水泵机座水 平、检查叶片与工作轮室的间隙均匀， 检查的方法是用塞尺测 量间隙， 再用手动盘车，轻松自如，无卡死或摩擦现象即可 盘车合格后，拧紧水泵组的基础螺丝7）在检查电动机转向与水泵转向一致后，装上联轴器及联接 柱销8）浇注水泵组基础螺栓三期砼，以及砼表面美观处理9）随后安装 30°弯头、伸缩管、直管等出水穿墙管下部二 期砼浇注要十分注意质量，防止在运行时，由于水推力而使机组 带负荷运行时后仰，影响运行质量。
10）接泵组电机的动力线，并在电缆出口处加以整理固定牢靠5.2 LX5t-13・5M单梁悬挂起重机安装工艺为了方便运输，出厂时一般情况主梁、横梁、电动葫芦、电（从） 动小车等设备分解包装，现场安装时重新组装1） 主梁和横梁组装 横梁上两端和中间有三个轴孔，将连接板插入横梁中部缝隙，使 得连接板孔与横梁中部等孔径对准后，装上轴，再用卡板将轴紧 固即可2） 电动小车（从动小车）与横梁连接小车与横梁的连接是三角形平衡梁轴M30X1.5的螺栓等完成的根据小车轨道宽度，利用调整垫来调整车轮内缘距离，保 证轮缘内侧距轨道沿3-5血3） 将起重机的开关箱等电器组装在主梁的一端4） 电动葫芦组装 把电动葫芦运行小车装配在葫芦外壳连接架上车轮内缘距离调 整好后，把跑车穿钉两端螺母松开，使车轮缘距离增大，而后， 用叉车配合，把葫芦运至起重机主梁下把葫芦组装在主梁工字 钢轨道上，紧固运行小车穿钉螺母5）吊装a、 选好吊点用已备好的钢丝绳捆绑好，让汽车吊站在适当位置b、 起吊：先吊离地面100 mm,检查主梁两端是否水平，如不 水平可利用梁上的电动葫芦进行移位调整，等调整水平后，把电 动葫芦在主梁轨道上固定牢，防止吊起后葫芦滑动出现不安全事 故，一切正常后，在主梁两端捆绑缆风绳，以备吊起后调整主梁 角度。
c、 在运行轨道上就位：把已组装好的主端梁吊起，距运行轨道约200 m时，由专人指挥，使运行小车中心与轨道工字钢中心相照，而后在缓慢起升主 梁使运行小车在轨道上就位，紧固端梁运行小车穿钉螺栓检查 螺栓全部紧固后，拆除捆绑的吊装钢丝绳，吊装完毕5.3 500WQ2710-20-220潜污泵安装工艺（1） 水泵安装前检查管口保护物和堵盖完好无损2） 水泵联接管道的内部和管端清洗干净，管中无杂物，密封面和螺纹不损伤；(3) 导杆及泵座的安装吊起泵座，缓慢下降至机组基础上，泵座上的螺栓孔正对基础上 预埋的地脚螺栓，泵座用水平尺找平后，拧紧地脚螺栓导杆的 底部与泵座采用螺纹、螺栓或插入式连接，顶部与支撑架相连接， 支撑架与导杆通常用碳钢管、不锈钢或镀锌钢管制成推荐阅读：(4) 泵体的安装吊起泵体，将耦合装置(耦合装置、水泵及电机通常制成整体设 备)放置到导杆内，使泵体沿着导杆缓慢下降，直到耦合装置与 泵座上的出水弯管相连接，要保证水泵出水管与出水弯管进口中 心线重合(5) 浇筑混凝土基础机组基础通常采用标号为C15或C20混凝土浇筑，采用一次浇筑 法施工6) 水泵与管道连接后，复检水泵的原找正精度，发现偏差及 时调整管道，水泵与管道连接后，不在管道上进行焊接或气割， 确因需要拆下管道或采取必要措施，以防渣物进入水泵。
7) 与水泵有关的润滑、密封、冷却和液压系统的管道清洗干 净保持畅通(8) 水泵安装后进行水泵及附属系统的运转调试、保证运转良 好，仪表信号指示正常5.4 电动葫芦轨道的安装（1）电动葫芦轨道安装必须符合设计图纸的要求2）轨道安装前，应对到工的轨道的形状尺寸进行检查，如发 现轨道的弯曲超值、扭曲变形过大时，必须进行矫正轨道弯曲度， 直到符合设计图纸的要求后才能进行安装3）轨道吊装前，应对安装轨道部分的土建工程的质量进行检 查，如预留孔的位臵尺寸、混凝土梁的尺寸等是否在达到安装轨 道的要求，并对预留孔的混凝土表面进行清理4）轨道吊装前，应对轨道的安装基准线进行测量和标定，对 轨道的安装基准线应有明显的标志，并将安装基准线向一边平移 100mm，以便在进行安装时能准确测量5） 因本工程的泵房电动葫芦轨道总长为32m,按《起重设备安装工程施工及验收规范》 的规定，轨道安装的实际中心线与 安装基准线的水平位臵偏差应不超过 5mm6） 安装轨道时应控制好轨道顶面的纵向倾斜度，其精度控制在不大于1/1000，每隔2m测一个点，在全行程上最髙点和最 低点之差不17应大于3mm7） 电动葫芦轨道的两端应设臵止推及弹性缓冲器装臵。
8） 电动葫芦轨道安装须符合起重设备安装规范要求，安装完成后要认真检查各种螺栓的紧固程度六、设备通电调试、检查1、设备及附属装置、管路等应部施工完毕，施工记录及资料齐 全其中设备的精平和几何精度经检验合格，并符合试运转要2、 需要的能源、介质、材料、工机具、检测仪器、安全防护措 施及用具等，均应符合试运转的要求3、 参加试运转的人员，应熟悉设备的构造、性能、设备技术文 件，并应掌握操作规程及试运转操作4、 设备及周围环境应清扫干净，设备附近不得进行有粉尘和噪 音较大的作业5、 检查电气设备绝缘及接地是否良好，电动机转向是否正确6、 检查各种紧固，密封，润滑情况是否良好7、 检查流程，保证流程正确，管道流畅，阀门灵活好用8、 各指示仪表、安全保护装置及电控装置均应灵敏、准确、可 靠各指示仪表、安全保护装置及电控装置均应灵敏、准确、可 靠9、 清除运转部位及周围的障碍物，安全设施要安全可靠；10、 先盘车试转，无问题后方可开车，泵连续试运转4h°ll、 泵运转过程中注意检查以下各方面：1） 检查电机温升及电流波动情况，均不得超过额定值规定2） 电气、仪表工作应正常， 油路、气路、 水路等各系统不得 有渗漏，压力、液位都应正常。
检查电机接头是否牢固，接地线 是否脱落，有无臭味和冒火花现象3） 检查各轴承工作情况及润滑油的多少和质量，轴承温升不得 大于351，最髙温度不应超过7014） 油箱最髙油温不得超过60€5）检查电机和泵体有无振动，运转有无杂音和异常症状，振动速度有效值不得大于 4.5mm/s；6）检查管道阀门，法兰是否漏料填料涵压盖松紧适度，基本 无泄露7）检查各联结螺丝和地脚螺丝有无松动或脱落8）检查和观察压力表是否正常或稳定，有无堵塞现象9）检查设备及环境卫生情况，保持设备整洁七、质量控制7.1施工质量保证措施1、认真执行图纸会审制度和设计变更签字制度，执行图纸交底 和技术交底制度2、执行施工工艺卡制度，在每个分项工程施工前，技术员向 班组长强调施工工艺要点，使每个施工人员掌握设计意图和规 范规定3、认真执行季节性施工技术措施不因气候而影响工程4、所有重要工序和关键节点在施工过程中应进行现场记录， 作好施工过程中的资料保存工作，以备工程质量创优时作为有 效使用5、施工质量保证体系：质量保证体系7.2质量控制1、质量控制目标 在施工现场成立质量管理领导小组，对工程质量进行监督和管 理保证分项工程合格率 100%，分部工程合格率 100%（主要 分项、分部工程优良率达到 90%以上）检验批质量验收合格率 100%，优良率 95%，按照国家有关施工验收规范及施工图纸要 求，保证工程质量。
工程质量达到合同约定，满足用户要求， 确保工程整体竣工后经检验评定达到国家优质工程标准2、质量控制点1）泵安装各项质量控制点：设备基础中间交接、基础复测、设备开箱检查、设备安装 初找正、一次灌浆（地脚螺栓灌浆）、机泵安装找正、二次灌 浆前隐蔽检查、二次灌浆检查记录、机器联轴器对中、泵的进 出口接管无应力安装检查、设备单机试运行2）起重机主体结构安装质量各项控制点：① 主梁腹板的局部平面度：腹板髙度不大于700mm时，以500mm 平尺检查，腹板的受压区应不大于3.5mm,腹板的受拉区应不大 于5.5mm;腹板髙度大于700mm时，以1000mm平尺检查，腹 板的受压区应不大于5.5mm，腹板的受拉区应不大于8mm；② 主梁上拱度F应为（1/1000-1.4/1000） S,最大上拱度应位 于跨度中部S/10范围内；③ 主梁的水平弯曲值 fWS/2000，此值在腹板上离主梁顶面 100mm 处测量；④ 起重机跨度偏差△ S：当SW10m时，为土 4mm，10VSW16m 时，AS土5mm；⑤ 主端梁之间、车轮与端梁之间均采用刚性连接时（铰接连接 不考核），车轮着力点髙度差△ h应符合以下要求：SW10m时, △ h 为土3mm； 10VSW16m 时，△ h 为土4mm；⑥ 起重机车轮轮缘内表面与工字钢轨道下翼缘之间的平均间隙， 应保证在4-5mm之间。
3）潜污泵安装质量控制点：① 严禁将电缆作为吊具，或拉动电缆；② 下水前应确定水泵转向，严禁反转；③ 安装时应注意电缆线头入水、吸潮；④ 安装时应按照设计要求垂直、对中；⑤ 密封圈位置应清洁无杂物，确保密封可靠4）电动葫芦安装各项质量控制点：机械及附件开箱检验、基础复测、基础中间交接、起重机 轨道及车档安装、桥架组装、小车组装、主梁上拱度检查、小 车运行机构检查、大车运行机构检查、梯子平台、栏杆安装检 查、空载、静载、动载试验八、施工安全保证措施8.1 施工用电与防护临时用电采用“三相五线制”和“一机一闸一保护”；要建 立用电安全岗位责任制，明确安全责任人，安装、维修和拆除临 时用电工程人员，必须经过专业技术培训并考试合格，持证上岗 对于施工现场所有配电箱、开关箱应每月进行检查和维修一次 检查维修时必须按规定穿、戴绝缘鞋、手套，必须使用电工绝缘 工具，对于各用电设备要挂好标识开关、线缆及保护装置的规 格、型号，选择要合理，严禁超负荷运行8.2 防火措施根据施工作业条件订立消防制度和措施，并检查落实效果 按照不同作业条件，合理配置灭火器材，其位置和数量等均应符 合消防规定施工现场应建立动火审批制度。
凡有明火的必须经 主管部门审批，作业 时应按照规定设置监护人员，作业后确认 无火源危险时方可离开8.3 安全管理(1) 安全例会班前进行安全隐患预见，对安全隐患做及时处理制作队每 月召开一次安全会议，分析安全生产形势，研究解决安全生产管 理的重大问题每周召开一次安全交底及总结会2) 安全教育新入厂的职工必须进行三级安全教育，并经考试合格后方可 上岗特殊工种人员必须经培训，考试合格取得操作证后方可上 岗加强对现场民工、临时工的安全教育，完善对受教育人员的 签字、登记工作3) 安全检查每月组织一次安全大检查，由安全领导小组组织所有成员参 加每周一次岗位安全检查，由项目部副经理、工长、安全员参 加每班一次作业标准检查，由班组长、兼职安全员参加，做好 记录违章违纪有记录，有处罚登记，事故隐患整改及时，并有 隐患通知单8.4 文明施工组织措施强化施工现场管理，认真搞好文明安全施工，是我们建筑行 业实行社会主义精神文明与物质文明一起抓的重要手段，也是创 建文明行业的重要内容之一，关系着建筑施工企业持续、稳定、 健康地发展从建筑行业的实际出发，时刻把文明形象放在心上，加强领 导，提高认识，切实抓好设备安装施工现场的安全质量和文明施 工的管理工作；经常性地深入现场检查指导，加大查处力度，制 定和落实切实可行的整改措施，真正把现场的安全文明生产当作 大事来抓，推动工程质量和施工安全水平。
