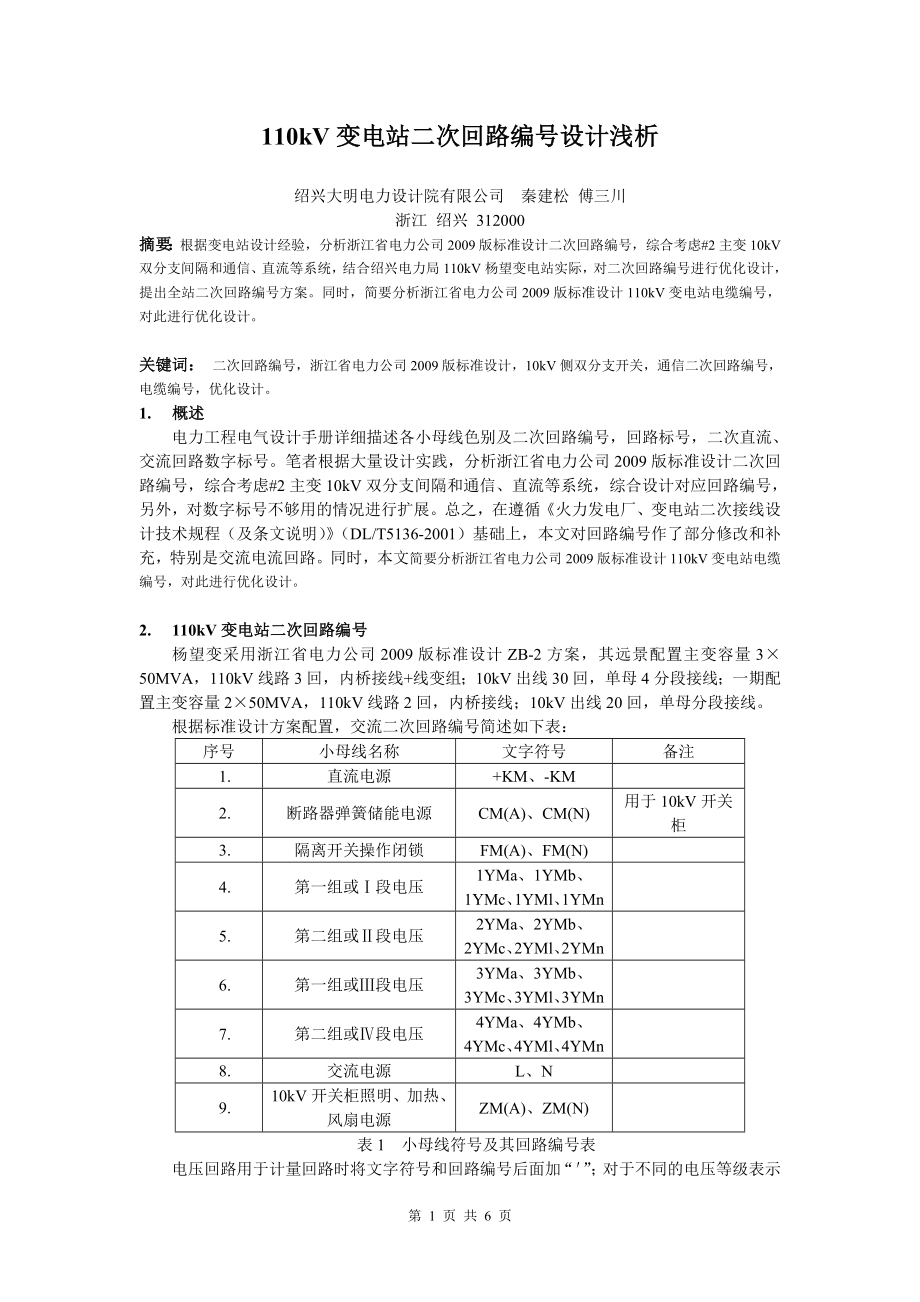

110kV变电站二次回路编号设计浅析绍兴大明电力设计院有限公司 秦建松 傅三川浙江 绍兴 312000摘要：根据变电站设计经验，分析浙江省电力公司2009版标准设计二次回路编号，综合考虑#2主变10kV双分支间隔和通信、直流等系统，结合绍兴电力局110kV杨望变电站实际，对二次回路编号进行优化设计，提出全站二次回路编号方案同时，简要分析浙江省电力公司2009版标准设计110kV变电站电缆编号，对此进行优化设计关键词： 二次回路编号，浙江省电力公司2009版标准设计，10kV侧双分支开关，通信二次回路编号，电缆编号，优化设计1. 概述电力工程电气设计手册详细描述各小母线色别及二次回路编号，回路标号，二次直流、交流回路数字标号笔者根据大量设计实践，分析浙江省电力公司2009版标准设计二次回路编号，综合考虑#2主变10kV双分支间隔和通信、直流等系统，综合设计对应回路编号，另外，对数字标号不够用的情况进行扩展总之，在遵循《火力发电厂、变电站二次接线设计技术规程（及条文说明）》（DL/T5136-2001）基础上，本文对回路编号作了部分修改和补充，特别是交流电流回路同时，本文简要分析浙江省电力公司2009版标准设计110kV变电站电缆编号，对此进行优化设计。
2. 110kV变电站二次回路编号杨望变采用浙江省电力公司2009版标准设计ZB-2方案，其远景配置主变容量3×50MVA，110kV线路3回，内桥接线+线变组；10kV出线30回，单母4分段接线；一期配置主变容量2×50MVA，110kV线路2回，内桥接线；10kV出线20回，单母分段接线根据标准设计方案配置，交流二次回路编号简述如下表：序号小母线名称文字符号备注1.直流电源+KM、-KM2.断路器弹簧储能电源CM(A)、CM(N)用于10kV开关柜3.隔离开关操作闭锁FM(A)、FM(N)4.第一组或Ⅰ段电压1YMa、1YMb、1YMc、1YMl、1YMn5.第二组或Ⅱ段电压2YMa、2YMb、2YMc、2YMl、2YMn6.第一组或Ⅲ段电压3YMa、3YMb、3YMc、3YMl、3YMn7.第二组或Ⅳ段电压4YMa、4YMb、4YMc、4YMl、4YMn8.交流电源L、N9.10kV开关柜照明、加热、风扇电源ZM(A)、ZM(N)表1 小母线符号及其回路编号表电压回路用于计量回路时将文字符号和回路编号后面加“＇”；对于不同的电压等级表示如下：10kV系统YMa-1~YMl-1；110kV系统YMa-11~YMl-11。
3. 110kV变电站二次回路数字标号根据标准设计方案配置，直流回路数字标号简述如下表：序号回路名称基本号扩充编号1.正电源回路1101201—用于#1主变10kV侧2101—用于#2主变10kVⅡ段侧2201—用于#2主变10kVⅢ段侧301—用于主变35kV侧2.负电源回路2102202—用于#1主变10kV侧和#2主变10kVⅡ段侧2102—用于#2主变10kVⅡ段侧2202—用于#2主变10kVⅢ段侧302—用于主变35kV侧3.测控装置信号正电源7011701——用于主变110kV侧测控装置2701——用于#1主变10kV侧21701——用于#2主变10kVⅡ段侧22701——用于#2主变10kVⅢ段侧3701——用于主变35kV侧4.测控装置信号负电源7021702——用于主变110kV侧测控装置2702——用于#1主变10kV侧21702——用于#2主变10kVⅡ段侧22702——用于#2主变10kVⅢ段侧3702——用于主变35kV侧5.合闸回路3103203——用于#1主变10kV侧2103——用于#2主变10kVⅡ段侧2203——用于#2主变10kVⅢ段侧303——用于主变35kV侧6.跳闸回路33133233——用于#1主变10kV侧2133——用于#2主变10kVⅡ段侧2233——用于#2主变10kVⅢ段侧333——用于主变35kV侧7.断路器合闸入口回路7107207——用于#1主变10kV侧2107——用于#2主变10kVⅡ段侧2207——用于#2主变10kVⅢ段侧307——用于主变35kV侧8.断路器跳入口闸回路37137237——用于#1主变10kV侧2137——用于#2主变10kVⅡ段侧2237——用于#2主变10kVⅢ段侧337——用于主变35kV侧9.合闸回路监视5105——用于10kV母分307——用于#1主变10kV侧10.绿灯监视回路6106206——用于#1主变10kV侧2106——用于#2主变10kVⅡ段侧3206——用于#2主变10kVⅢ段侧306——用于主变35kV侧11.红灯监视回路36136236——用于#1主变10kV侧2136——用于1#2主变10kVⅡ段侧2236——用于#2主变10kVⅢ段侧336——用于主变35kV侧12.备用电源自投开入503~13.测控装置信号开入回路703~79917032703~2799——用于#1主变10kV侧21703~21799—用于#2主变10kVⅡ段侧22703~22799—用于#2主变10kVⅢ段侧3703~3799——用于主变35kV侧14.保护和其他自动装置回路01~09990401~0425—用于#1主变非电气量保护15.断路器合闸绕组和操动机构电动机回路871~8791871~18792871~2879——用于#1主变10kV侧21871~21879—用于#2主变10kVⅡ段侧22871~22879—用于#2主变10kVⅢ段侧3871~3879——用于主变35kV侧16.隔离开关操作电源801、8028101、810217.隔离开关操作合、分闸803、8338003、8033、8103、8133、8203、8233、8303、8333、8403、8433、8503、8533——用于隔离开关、接地开关合、分闸18.隔离开关操作、防误闭锁回路881~8991881~18992881~2899——用于#1主变10kV侧21881~21899—用于#2主变10kVⅡ段侧22881~22899—用于#2主变10kVⅢ段侧3881~3899——用于主变35kV侧表2 直流回路数字标号表根据标准设计方案配置，交流回路数字标号简述如下表：序号回路名称用途A相B相C相中性线零序1.电流回路LHL011~L0192.1LH-1A111~A119B111~B119C111~C119N111~N119L111~L1193.1LH-2A121~A129B121~B129C121~C129N121~N129L121~L1294.1LH-9A191~A199B191~B199C191~C199N191~N199L191~L1995.2LH-1A211~A219B211~B219C211~C219N211~N219L211~L2196.2LH-9A291~A299B291~B299C291~C299N291~N299L291~L2997.11LH-1A1111~A1119B1111~B1119C1111~C1119N1111~N1119L1111~L11198.11LH-2A1121~A1129B1121~B1129C1121~C1129N1121~N1129L1121~L11299.电压回路第一组或Ⅰ段电压A630B630C630N600L63010.第二组或Ⅱ段电压A640B640C640N600L64011.第一组或Ⅲ段电压A650B650C650N600L65012.第二组或Ⅳ段电压A660B660C660N600L660表3 交流回路数字标号表4. 110kV变电站二次其它标号12344.24.34.44.1 端子排编号序号名称文字符号备注1.电源PD2.交流电流ID3.交流电压UD4.信号回路YD5.控制回路KD6.计量通讯TXD7.储能电机回路CD8.防误回路WD9.除湿、照明回路FD10.空端子BD表4 端子排编号4.2 电缆编号序号安装单位名称符号1.110kV线路Y2.110kV桥YQ3.110kV母设(电压互感器)YYH4.35kV线路U5.35kV母分UF6.35kV母设(电压互感器)UYH7.10kV线路S8.10kV电容器C9.10kV消弧线圈XH10.10kV母分SF11.10kV母设(电压互感器)SYH12.主变压器B13.站用变和交流电源电缆SD14.直流和直流电源电缆ZL15.110kV备用电源自投YBZT16.10kV备用电源自投SBZT17.35kV备用电源自投UBZT18.10kV配电装置故障信号汇总SXM19.35kV配电装置故障信号汇总UXM20.公用测控GY21.10kV防误闭锁电源FW22.自动化向上通信ZHTX23.总控通信ZKTX24.主变测控保护屏通信BTX25.公共测控装置通信GTX26.110kV母设测控装置通信YYHTX27.110kV内桥保护测控通信YQTX28.110kV线路测控通信YTX29.消弧线圈通信SXTX30.直流电源通信ZTX31.站用电通信SDTX32.备用电源自投通信BZTTX33.10kV配电装置室通信STX34.计量系统通信输出JLTX35.10kV电能表通信SDXC36.GPSGPS表5 电缆安装单位符号表电缆数字标号简述如下表：序号途径基本编号扩充编号1.二次设备间至各处电缆100-129200~209—用于#2主变10kV部分200~209—用于#2主变10kVⅡ段210~219—用于#2主变10kVⅢ段300~319—用于主变35kV侧部分400~429—用于主变本体部分2.二次设备间联络电缆130-1493.配电装置内电缆180-1894.主变压器处的联络电缆190-1995.环电缆01~099表6 电缆途径编号表注：当电缆编号不足时，可将始终点相同电缆取同一数字编号，并在后补充字母A~D。
5. 结论通过上述改进和优化设计，二次回路编号更全面、合理的覆盖浙江省电力公司2009版标准设计本文作为标准设计的一个补充完善，使二次设计工作更为准确、规范、简便，提高电气二次设计工作效率，希望能在标准设计的滚动修改中采纳第 6 页 共 6 页。
