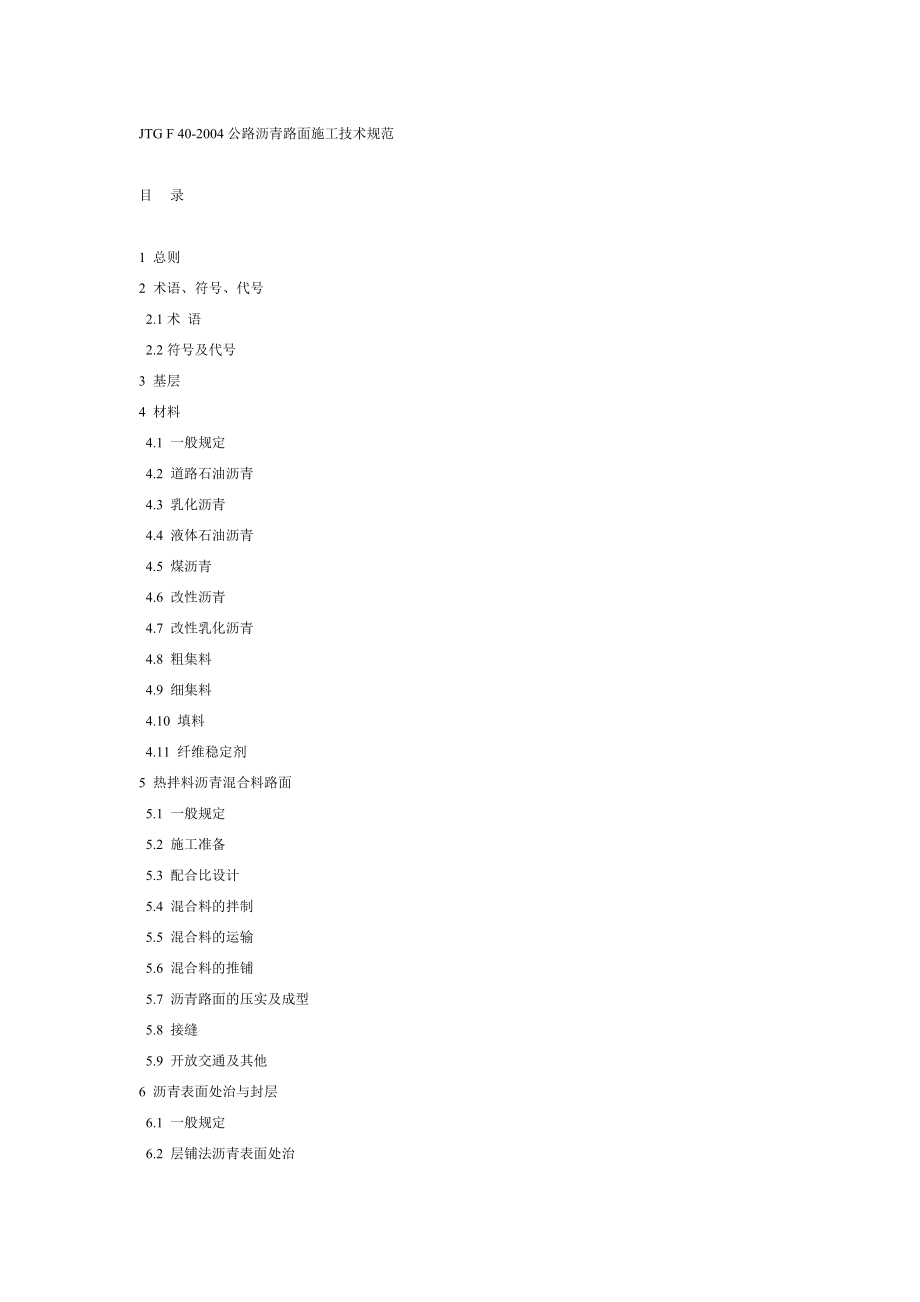

JTG F 40-2004公路沥青路面施工技术规范目 录 1 总则 2 术语、符号、代号 2.1术 语 2.2符号及代号 3 基层 4 材料 4.1 一般规定 4.2 道路石油沥青 4.3 乳化沥青 4.4 液体石油沥青 4.5 煤沥青 4.6 改性沥青 4.7 改性乳化沥青 4.8 粗集料 4.9 细集料 4.10 填料 4.11 纤维稳定剂5 热拌料沥青混合料路面 5.1 一般规定 5.2 施工准备 5.3 配合比设计 5.4 混合料的拌制 5.5 混合料的运输 5.6 混合料的推铺 5.7 沥青路面的压实及成型 5.8 接缝 5.9 开放交通及其他6 沥青表面处治与封层 6.1 一般规定 6.2 层铺法沥青表面处治 6.3 上封层 6.4 下封层 6.5 稀浆封层和微表处7 沥青贯入式路面 7.1 一般规定 7.2 材料规格和用量 7.3 施工准备 7.4 施工方法8 常温沥青混合料路面 8.1 一般规定 8.2 冷拌沥青混合料的配合比设计 8.3 冷拌沥青混合料路面施工 8.4 冷补沥青混合料9 透层、粘层 9.1 透层 9.2 粘层 10 其他沥青铺装工程 10.1 一般规定 10.2 行人及非机动车道路 10.3 重型车停车场、公共汽车站 10.4 水泥混凝土桥面的沥青铺装层 10.5 钢桥面铺装10.6 公路隧道沥青路面 10.7 路缘石与拦水带 11 施工质量管理与检查验收 11.1 一般规定 11.2 施工前的材料与设备检查 11.3 铺筑试验段 11.4 施工过程中质量管理与检查 11.5 交工验收阶级的工程质量检查与验收 11.6 工程施工总结及质量保证期管理 附录A 沥青路面使用性能气候分区 附录B热拌沥青混合料配合比设计方法 附录C SMA混合料配合比设计方法附录D OGFC混合料配合比设计方法附录E沥青层压实度评定方法附录F施工质量动态管理方法附录G沥青路面质量过程控制及总量检验方法附录H本规范用词说明前言原中华人民共和国行业部标准《公路沥青路面施工技术规范》(JTJ 032-94)于1994年6 月7日发布，1994年12月1日实施。
规范在保证沥青路面的建设质量方面起到了重要的作用但是我国公路建设的发展速度很快，1994年规范修订时，我国高速公路还刚刚起步，1993年仅建成通车里程1130km到2003年，高速公路的通车里程已经接近3万公里，其中绝大多数是沥青路面在交通快速发展的新形势下，国内外公路建设发生了许多新的变化国际上随着美国SHRP研究成果SuperpaveTM及欧洲CEN沥青及沥青混合料研究成果的发表，世界各国对沥青路面的研究都更深入，得出了许多十分重要的新成果，不少国家对相关规范进行了适当的修改涌现出一些新的筑路机械，新的施工工艺都不同程度地影响到我国在我国，通过国家科技攻关等一系列科学研究及长期的施工实践，对沥青路面的各方面都有了新的认识原有规范已跟不上公路建设的需要，为了适应新的要求，本规范再次进行了修订 为了对与规范相关的主要技术问题进行研究，交通部先后组织开设了一系列研究专题，包括“沥青混合料矿料级配及配合比设计方法的修订”、“沥青路面透水测定方法及指标要求”、“超重载交通沥青路面材料试验标准(GTM对比)”、“SUPERPAVE设计方法的引进与开发”、 “高速公路沥青路面抗滑技术标准”、“沥青混合料水稳定性评价指标” 、“道路用乳化沥青技术要求的修订”等，许多省、市、自治区也开设了相关的研究专题，均取得了许多有重要价值的成果，为本规范的修订提供了技术依据。
同时本规范与相关规范的修订进行了充分的协调、统一因此，本规范是在原《公路沥青路面施工技术规范》的基础上，合并了《公路改性沥青路面施工技术规范》及《公路沥青玛蹄脂碎石路面技术指南》的相关内容，并针对主要技术问题开展了科学研究与试验验证工作，充分吸收了各专题的研究成果，经广泛征求意见后制订的这次修订的主要内容有：(1)在“ 八五”国家科技攻关成果的基础上，提出了新的道路沥青标准和沥青路面的气候分区提出了按照当地气候条件及交通情况(公路等级)选择沥青标号的方法2) 在总则中强调了几个与早期病害有关的措施，如防治层间污染、合理工期、路基不均匀沉降等等3)在材料部分全面修订了道路石油沥青、乳化沥青技术要求，局部修订了集料技术要求4) 针对改性沥青和SMA方面的一些特殊要求进行了补充完善5)明确了三层矿料级配范围的意义，修订提出了规范矿料级配范围，调整工程级配范围的原则6)完善了沥青混合料配合比设计方法，调整了马歇尔试验配合比设计方法及设计指标、标准，修订了确定最佳沥青用量的方法，统一了空隙率等体积指标的计算方法7)修订并补充了沥青混合料配合比设计检验方法和技术要求，增加了渗水性检验指标8)调整了不同粒径混合料的适宜的压实层厚度，不同层位的沥青混合料种类、规格。
明确施工期间需要对设计结构、材料进行审查和监督，予以确认9)在施工工艺部分，主要修订了对拌和厂的要求，提出了过程控制、总量检验的方法，增加了提高平整度的措施，强调了摊铺宽度限制和加强轮胎压路机压实等内容强调了冬季施工及雨季施工的问题10)修改了透层、粘层、封层的内容将封层部分移入表面处治一章中，并增补了有关稀浆封层、微表处等新型结构的内容11)修订了施工质量检验指标、频度、方法，增补了密水性(渗水系数)要求，强调压实度检验主要是工艺控制、淡化了钻孔12) 修订了桥面铺装的厚度、混合料类型，施工工艺提出了对钢桥面铺装的基本要求本次修订时重点对高速公路、一级公路提出更高的要求许多条款对不同等级的公路明确提出了不同要求各单位和个人对本规范有何意见或建议，可与规范编制单位联系，以便下次修订时参考原规范的主编单位、参编单位、主要起草人名单如下：原《公路沥青路面施工技术规范》(JTJ 032-94)主编单位：交通部公路科学研究所参编单位：上海市市政工程研究所、北京市公路局、北京市市政工程研究院、辽宁省交通厅、西安公路研究所主要起草人：沈金安、李福普、吴富生(已故)、梁伟光、姜锡志(已故)、谢产庭、孙奎增、钟桂兰原《公路改性沥青施工技术规范》(JTJ 036-98)主编单位：交通部重庆公路科学研究所参编单位：交通部公路科学研究所、北京市公路局、同济大学、四川省公路局主要起草人：周进川、沈金安、姜锡志(已故)、吕伟民、杜秋仙原《公路沥青玛蹄脂碎石路面技术指南》(SHCF40-01-2002)主编单位：交通部公路科学研究所参编单位：北京市公路局设计研究院、 河北省交通科学研究所、辽宁省交通科学研究所、山西省交通科学研究所主要起草人：沈金安、李福普、陈景、柳浩、丁培建、刘地成、韩萍 本规范主编单位：交通部公路科学研究所 本规范主要起草人：沈金安、李福普、陈景1 总则为贯彻“精心施工，质量第一”的方针，保证沥青路面的施工质量，特制定本规范。
本规范适用于各等级新建和改建公路的沥青路面工程沥青路面施工必须符合国家环境和生态保护的规定沥青路面施工必须有施工组织设计，并保证合理的施工工期沥青路面不得在气温10℃(高速公路和一级公路)或5℃(其他等级公路)，以及雨天、路面潮湿的情况下施工沥青面层宜连续施工，避免与可能污染沥青层的其他工序交叉干扰，以杜绝施工和运输污染沥青路面施工应确保安全，有良好的劳动保护沥青拌和厂应具备防火设施，配制和使用液体石油沥青的全过程严禁烟火使用煤沥青时应采取措施防止工作人员吸入煤沥青或避免皮肤直接接触煤沥青造成身体伤害沥青路面试验检测的实验室应通过认证，取得相应的资质，试验人员持证上岗，仪器设备必须检定合格沥青路面工程应积极采用经试验和实践证明有效的新技术、新材料、新工艺1.0.9沥青路面施工除应符合本规范外，尚应符合国家颁布的现行有关标准、规范的规定特殊地质条件和地区的沥青路面工程，可根据实际情况，制订补充规定各省、市、自治区或工程建设单位可根据具体情况，制订相应的技术指南，但技术要求不宜低于本规范的规定2 术语、符号、代号2.1术语沥青结合料 asphalt binder，asphalt cement 在沥青混合料中起胶结作用的沥青类材料(含添加的外掺剂、改性剂等)的总称。
乳化沥青emulsified bitumen(英), asphalt emulsion，emulsified asphalt(美) 石油沥青与水在乳化剂、稳定剂等的作用下经乳化加工制得的均匀的沥青产品，也称沥青乳液液体沥青 liquid bitumen(英), cutback asphalt(美) 用汽油、煤油、柴油等溶剂将石油沥青稀释而成的沥青产品，也称轻制沥青或稀释沥青改性沥青 modified bitumen(英) , modified asphalt cement(美) 掺加橡胶、树脂、高分子聚合物、天然沥青、磨细的橡胶粉或者其他材料等外掺剂（改性剂），使沥青或沥青混合料的性能得以改善而制成的沥青结合料2.1.5 改性乳化沥青modified emulsified bitumen (英), modified asphalt emulsion(美) 在制作乳化沥青的过程中同时加入聚合物胶乳，或将聚合物胶乳与乳化沥青成品混合，或对聚合物改性沥青进行乳化加工得到的乳化沥青产品2.1.6 天然沥青 natural bitumen (英)natural asphalt(美) 石油在自然界长期受地壳挤压、变化，并与空气、水接触逐渐变化而形成的、以天然状态存在的石油沥青，其中常混有一定比例的矿物质。
按形成的环境可以分为湖沥青、岩沥青、海底沥青、油页岩等透层 prime coat 为使沥青面层与非沥青材料基层结合良好，在基层上喷洒液体石油沥青、乳化沥青、煤沥青而形成的透入基层表面一定深度的薄层粘层 tack coat 为加强路面沥青层与沥青层之间、沥青层与水泥混凝土路面之间的粘结而洒布的沥青材料薄层2.1.9封层 seal coat 为封闭表面空隙、防止水分侵入而在沥青面层或基层上铺筑的有一定厚度的沥青混合料薄层铺筑在沥青面层表面的称为上封层，铺筑在沥青面层下面、基层表面的称为下封层稀浆封层 slurry seal 用适当级配的石屑或砂、填料（水泥、石灰、粉煤灰、石粉等）与乳化沥青、外掺剂和水，按一定比例拌和而成的流动状态的沥青混合料，将其均匀地摊铺在路面上形成的沥青封层2.1.11微表处 micro-surfacing 用适当级配的石屑或砂、填料（水泥、石灰、粉煤灰、石粉等）采用聚合物改性乳化沥青、外掺剂和水，按一定比例拌和而成的流动状态的沥青混合料，将其均匀地摊铺在路面上形成的沥青封层2.1.12沥青混合料bituminous mixtures(英)， asphalt(美) 由矿料与沥青结合料拌和而成的混合料的总称。
按材料组成及结构分为连续级配、间断级配混合料，按矿料级配组成及空隙率大小分为密级配、半开级配、开级配混合料按公称最大粒径的大小可分为特粗式(公称最大粒径等于或大于31.5mm)、粗粒式(公称最大粒径26.5mm)、中粒式(公称最大粒径16或19mm)、细粒式(公称最大粒径9.5或13.2mm)、砂粒式(公称最大粒径小于9.5mm)沥青混合料按制造工艺分热拌沥青混合料；冷拌沥青混合料；再生沥青混合料等2.1.13密级配沥青混合料dense-graded bituminous mixtures(英)，dense-graded asphalt mixtures (美) 按密实级配原理设计组成的各种粒径颗粒的矿料，与沥青结合料拌和而成，设计空隙率较小（对不同交通及气候情况、层位可作适当调整）的密实式沥青混凝土混合料（以AC表示）和密实式沥青稳定碎石混合料(以ATB表示)按关键性筛孔通过率的不同又可分为细型、粗型密级配沥青混合料等粗集料嵌挤作用较好的也称嵌挤密实型沥青混合料2.1.14开级配沥青混合料open-graded bituminous paving mixtures(英)，open graded asphalt mixtures (美) 矿料级配主要由粗集料嵌挤组成，细集料及填料较少，设计空隙率18％的混合料。
2.1.15半开级配沥青碎石混合料half(semi)-open-graded bituminous paving mixtures(英)， 由适当比例的粗集料、细集料及少量填料（或不加填料）与沥青结合料拌和而成，经马歇尔标准击实成型试件的剩余空隙率在6％～12％的半开式沥青碎石混合料（以AM表示）2.1.16间断级配沥青混合料gap-graded bituminous paving mixtures(英)，gap-graded asphalt mixtures(美)矿料级配组成中缺少1个或几个档次(或用量很少)而形成的沥青混合料 沥青稳定碎石混合料(简称沥青碎石) bituminous stabilization aggregate paving mixtures(英)， asphalt-treated permeable base(美) 由矿料和沥青组成具有一定级配要求的混合料，按空隙率、集料最大粒径、添加矿粉数量的多少，分为密级配沥青碎石(ATB)，开级配沥青碎石(OGFC表面层及ATPB基层)、半开级配沥青碎石(AM) 沥青玛蹄脂碎石混合料stone mastic asphalt (英)，stone matrix asphalt (美) 由沥青结合料与少量的纤维稳定剂、细集料以及较多量的填料(矿粉)组成的沥青玛蹄脂，填充于间断级配的粗集料骨架的间隙，组成一体形成的沥青混合料，简称SMA。
2.2 符号及代号 本规范各种符号、代号以及意义详见表2.2符号及代号 表 2.2编号符号或代号意义2.2.72.2.82.2.901234562.2.172.2.182.2.19012.2.232.2.242.2.252.2.262.2.272.2.282.2.2901ATPCBCPABAAL（R）AL（M）AL（S）HMAACSMAOGFCATBATPBAMESOACMSFLγseγsbγsaPaPbPbeCγbγtDPVV道路石油沥青道路煤沥青喷洒型阳离子乳化沥青拌和型阳离子乳化沥青喷洒型阴离子乳化沥青拌和型阴离子乳化沥青快凝液体石油沥青中凝液体石油沥青慢凝液体石油沥青热拌沥青混合料，hot mix asphalt密级配沥青混凝土混合料，分为粗型和细型两类沥青玛蹄脂碎石混合料，Stone Matrix Asphalt（或 Stone Mastic Asphalt）之略语大孔隙开级配排水式沥青磨耗层，如欧洲的PFC(Porous friction course)，PEM (porous european mixes),美国、日本的OGFC(Open-graded Friction Courses)等之略语密级配沥青稳定碎石混合料铺筑在沥青层底部的排水式沥青稳定碎石混合料半开级配沥青稳定碎石混合料乳化沥青稀释封层沥青混合料沥青混合料的最佳沥青用量，Optimum Asphalt Content之略语马歇尔稳定度马歇尔试验的流值沥青混合料中合成矿料的有效相对密度沥青混合料中矿料的合成毛体积相对密度沥青混合料中矿料的合成表观相对密度沥青混合料的油石比沥青混合料中的沥青含量沥青混合料中的有效沥青用量集料的沥青吸收系数沥青的相对密度沥青混合料的最大相对密度沥青混合料的粉胶比(0.075mm通过率与有效沥青含量的比值)压实沥青混合料的空隙率，即矿料及沥青以外的空隙(不包括矿料自身内部的孔隙)的体积占试件总体积的百分率，Volume of air voids之略语编号符号或代号意义2VMAVFAVCAVCAmixVCADRCDSEVTCOCTOCPSVFB（BPN）TFOTRTFOTPICLUCLLCLQC/QAPMB(或PMA)CREVA PELDPESBRSBSSuperpave™压实沥青混合料的矿料间隙率，即试件全部矿料部分以外的体积占试件总体积的百分率，Voids in mineral aggregate之略语压实沥青混合料中的沥青饱和度，即试件矿料间隙中扣除被集料吸收的沥青以外的有效沥青结合料部分的体积在VMA中所占的百分率，Voids filled with Asphalt之略语粗集料骨架间隙率 percent air voids in coarse aggregate之略语压实沥青混合料的粗集料骨架间隙率，即试件的粗集料骨架部分以外的体积占试件总体积的百分率，Voids in coarse aggregate of Asphalt mix之略语捣实状态下的粗集料松装间隙率，Voids in coarse aggregate之略语沥青混合料车辙试验的动稳定度,Dynamic Stability之略语等粘度温度，Equi-viscous Temperature之略语沥青的克利夫兰杯开式闪点，Cleaveland Open-Cup Method之略语沥青的泰格杯开式闪点，Tag Open -Cup Method之略语石料磨光值，Polished Stone Valve之略语用摆式仪测定的路面磨擦系数摆值，其单位BPN是 British Pendulum（Tester）Number之略语沥青的薄膜加热试验Thin Film Oven Test之略语沥青的旋转薄膜加热试验 Rolling thin Film Oven Test之略语沥青的针入度指数，Penetration Index之略语动态质量管理图上质量指标的平均值动态质量管理图上质量控制的上限值动态质量管理图上质量控制的下限值质量控制和质量保证，施工质量管理体系聚合物改性沥青,Polymer Modified Bitumen(或Asphalt)的略语聚氯丁二烯（氯丁橡胶），Polychloroprene 之略语乙烯－醋酸乙烯共聚物，Ethyl-Vinyl-Acetate 之略语聚乙烯，Polyethylene 之略语低密度聚乙烯，Low Density Polyethylene 之略语苯乙烯－丁二烯橡胶（丁苯橡胶），Styrene-Butadiene-Rubber 之略语苯乙烯－丁二烯－苯乙烯嵌段共聚物，Styrene-Butadiene-Styrene Block Copolymer 之略语。
美国SHRP(Stratebic Highway Reseach Program)沥青混合料配合比设计体系的注册名称，Superior Performing Asphalt Pavements之略语编号符号或代号意义PGSGCGTM美国沥青路用性能分级规格，Performance Graded 之略语沥青混合料搓揉压实试验机，Superpave Gyratory Compactor之略语美国工程兵旋转压实剪切实验机，Gyratory Testing Machine之略语，用于沥青混合料的配合比设计3 基 层沥青面层施工前应对基层进行检查，基层质量不符合要求的不得铺筑沥青面层 新建沥青路面的基层按结构组合设计要求，选用沥青稳定碎石、沥青贯入式、级配碎石、级配砂砾等柔性基层；水泥稳定土或粒料、石灰与粉煤灰稳定土或粒料的半刚性基层；碾压式水泥混凝土、贫混凝土等刚性基层；以及上部使用柔性基层，下部使用半刚性基层的混合式基层 半刚性基层沥青路面的基层与沥青层宜在同一年内施工，以减少路面开裂以旧沥青路面作基层时，应根据旧路面质量，确定对原有路面修补、铣刨、加铺罩面层旧沥青路面的整平应按高程控制铺筑，分层整平的一层最大厚度不宜超过100mm。
以旧的水泥混凝土路面作基层加铺沥青面层时，应根据旧路面质量，确定处治工艺，确认能满足基层要求后，方能加铺沥青层 旧路面处理后必须彻底清除浮灰，根据需要并作适当的铣刨处理，洒布粘层油，再铺筑新的结构层4 材料4.1 一般规定沥青路面使用的各种材料运至现场后必须取样进行质量检验，经评定合格方可使用，不得以供应商提供的检测报告或商检报告代替现场检测 沥青路面集料的选择必须经过认真的料源调查，确定料源应尽可能就地取材质量符合使用要求，石料开采必须注意环境保护，防止破坏生态平衡 集料粒径规格以方孔筛为准不同料源、品种、规格的集料不得混杂堆放4.2 道路石油沥青道路石油沥青的质量应符合表4.2.1-1规定的技术要求各个沥青等级的适用范围应符合表4.2.1-2的规定经建设单位同意，沥青的 PI值、60℃动力粘度，10℃延度可作为选择性指标道路石油沥青的适用范围 表-2沥青等级适用范围A级沥青各个等级的公路，适用于任何场合和层次B级沥青①高速公路、一级公路沥青下面层及以下的层次，二级及二级以下公路的各个层次；②用作改性沥青、乳化沥青、改性乳化沥青、稀释沥青的基质沥青。
C级沥青三级及三级以下公路的各个层次沥青路面采用的沥青标号，宜按照公路等级、气候条件、交通条件、路面类型及在结构层中的层位及受力特点、施工方法等，结合当地的使用经验，经技术论证后确定1对高速公路、一级公路，夏季温度高、高温持续时间长、重载交通、山区及丘陵区上坡路段、服务区、停车场等行车速度慢的路段，尤其是汽车荷载剪应力大的层次，宜采用稠度大、60℃粘度大的沥青，也可提高高温气候分区的温度水平选用沥青等级；对冬季寒冷的地区或交通量小的公路、旅游公路宜选用稠度小、低温延度大的沥青；对温度日温差、年温差大的地区宜注意选用针入度指数大的沥青当高温要求与低温要求发生矛盾时应优先考虑满足高温性能的要求 .2当缺乏所需标号的沥青时，可采用不同标号掺配的调和沥青，其掺配比例由试验决定掺配后的沥青质量应符合表4.2.1-1的要求沥青必须按品种、标号分开存放除长期不使用的沥青可放在自然温度下存储外，沥青在储罐中的贮存温度不宜低于130℃，并不得高于170℃桶装沥青应直立堆放，加盖苫布道路石油沥青在贮运，使用及存放过程中应有良好的防水措施，避免雨水或加热管道蒸汽进入沥青中道路石油沥青技术要求 表-1指标单位等级沥青标号试验方法[1]160号[4]130号[4]110号90号70号[3]50号30号[4]针入度(25℃,5s,100g)dmm140～200120～140100～12080～10060～8040～6020～40T 0604适用的气候分区[6]注[4]注[4]2-12-23-21-11-21-32-22-31-31-42-22-32-41-4注[4]附录A[5]针入度指数PI [2] A-1.5～＋1.0T 0604B-1.8～＋1.0软化点(R&B) 不小于℃A384043454446454955T 0606B363942434244434653C3537414243455060℃动力粘度[2] 不小于Pa.sA-60120160140180160200260T 062010℃延度[2] 不小于cmA505040453020302020152520151510T 0605B3030303020152015151020151010815℃延度 不小于cmA、B1008050C80806050403020蜡含量(蒸馏法) 不大于％A2.2T 0615B3.0C4.5闪点 不小于℃230245260T 0611溶解度 不小于％99.5T 0607密度(15℃)g/cm3实测记录T 0603TFOT (或RTFOT)后[5]T 0610或T 0609 质量变化 不大于％±0.8 残留针入度比 不小于%A48545557616365T 0604B45505254586062C40454850545860 残留延度(10℃) 不小于cmA121210864－T 0605B10108642－ 残留延度(15℃) 不小于cmC403530201510－T 0605注：[1]试验方法按照现行《公路工程沥青及沥青混合料试验规程》(JTJ 052)规定的方法执行。
用于仲裁试验求取PI时的5个温度的针入度关系的相关系数不得小于0.997 [2]经建设单位同意，表中PI值、60℃动力粘度、10℃延度可作为选择性指标， 也可不作为施工质量检验指标 [3]70号沥青可根据需要要求供应商提供针入度范围为60～70或70～80的沥青，50号沥青可要求提供针入度范围为40～50或50～60的沥青 [4]30号沥青仅适用于沥青稳定基层130号和160号沥青除寒冷地区可直接在中低级公路上直接应用外，通常用作乳化沥青、稀释沥青、改性沥青的基质沥青 [5]老化试验以TFOT为准，也可以RTFOT代替 [6]气候分区见附录A4.3 乳化沥青乳化沥青适用于沥青表面处治路面、沥青贯入式路面、冷拌沥青混合料路面，修补裂缝，喷洒透层、粘层与封层等乳化沥青的品种和适用范围宜符合表4.3.1的规定乳化沥青品种及适用范围 表分类品种及代号适用范围阳离子乳化沥青PC-1表处、贯入式路面及下封层用PC-2透层油及基层养生用PC-3粘层油用BC-1稀浆封层或冷拌沥青混合料用阴离子乳化沥青PA-1表处、贯入式路面及下封层用PA-2透层油及基层养生用PA-3粘层油用BA-1稀浆封层或冷拌沥青混合料用非离子乳化沥青PN-2透层油用BN-1与水泥稳定集料同时使用(基层路拌或再生)乳化沥青的质量应符合表4.3.2的规定。
在高温条件下宜采用粘度较大的乳化沥青，寒冷条件下宜使用粘度较小的乳化沥青 道路用乳化沥青技术要求 表试验项目单位品种及代号试验方法阳离子阴离子非离子喷洒用拌和用喷洒用拌和用喷洒用拌和用PC-1PC-2PC-3BC-1PA-1PA-2PA-3BA-1PN-2BN-1破乳速度快裂慢裂快裂或中裂慢裂或中裂快裂慢裂快裂或中裂慢裂或中裂慢裂慢裂T 0658粒子电荷阳离子(+)阴离子(-)非离子T 0653筛上残留物(1.18mm筛) 不大于%0.10.10.1T 0652粘度恩格拉粘度计E252-101-61-62-302-101-61-62-301-62-30T 0622道路标准粘度计C25.3s10-258-208-2010-6010-258-208-2010-608-2010-60T 0621蒸发残留物残留分含量 不小于％50505055505050555055T 0651溶解度，不小于％97.597.597.5T 0607针入度(25℃)dmm50-20050-30045-15050-20050-30045-15050-30060-300T 0604延度(15℃),不小于cm404040T 0605与粗集料的粘附性，裹附面积 不小于2/3—2/3—2/3—T 0654与粗、细粒式集料拌和试验－均匀－均匀－T 0659水泥拌和试验的筛上剩余 不大于%－－－3T 0657常温贮存稳定性： 1d 不大于 5d 不大于%151515T 0655表注：[1] P为喷洒型，B为拌和型，C、A、N分别表示阳离子、阴离子、非离子乳化沥青;[2] 粘度可选用恩格拉粘度计或沥青标准粘度计之一测定； [3] 表中的破乳速度、与集料的粘附性、拌和试验的要求与所使用的石料品种有关，质量检验时应采用工程上实际的石料进行试验，仅进行乳化沥青产品质量评定时可不要求此三项指标； [4] 贮存稳定性根据施工实际情况选用试验时间，通常采用5d，乳液生产后能在当天使用时也可用1d的稳定性； [5] 当乳化沥青需要在低温冰冻条件下贮存或使用时，尚需按T 0656进行－5℃低温贮存稳定性试验，要求没有粗颗粒、不结块； [6] 如果乳化沥青是将高浓度产品运到现场经稀释后使用时，表中的蒸发残留物等各项指标指稀释前乳化沥青的要求。
乳化沥青类型根据集料品种及使用条件选择阳离子乳化沥青可适用于各种集料品种，阴离子乳化沥青适用于碱性石料乳化沥青的破乳速度、粘度宜根据用途与施工方法选择 制备乳化沥青用的基质沥青，对高速公路和一级公路，宜符合表4.2.1-1道路石油沥青A、B级沥青的要求，其他情况可采用C级沥青乳化沥青宜存放在立式罐中，并保持适当搅拌贮存期以不离析、不冻结、不破乳为度4.4 液体石油沥青液体石油沥青适用于透层、粘层及拌制冷拌沥青混合料根据使用目的与场所，可选用快凝、中凝、慢凝的液体石油沥青，其质量应符合表4.4.1的规定道路用液体石油沥青技术要求 表试验项目单位快凝中凝慢凝试验方法[1]AL(R)-1AL(R)-2AL(M)-1AL(M)-2AL(M)-3AL(M)-4AL(M)-5AL(M)-6AL(S)-1AL(S)-2AL(S)-3AL(S)-4AL(S)-5AL(S)-6粘度C25.5<20<20<20T 0621C60.5S5～155～1516～2526～4041～100101～2005～1516～2526～4041～100101～200蒸馏体积225℃前%>20>15<10<7<3<200T 0632315℃前%>35>30<35<25<17<14<8<5360℃前%>45>35<50<35<30<25<20<15<40<35<25<20<15<5蒸馏后残留物针入度(25℃) dmm60～20060～200100～300100～300100～300100～300100～300100～300T 0604延度（25℃）Cm>60>60>60>60>60>60>60>60T 0605浮漂度（5℃）S<20<20<30<40<45<50T 0631闪点（TOC法） ℃>30>30>65>65>65>65>65>65>70>70>100>100>120>120T 0633含水量 不大于 ％0.20.20.20.20.20.20.20.22.02.02.02.02.02.0T 0612液体石油沥青宜采用针入度较大的石油沥青，使用前按先加热沥青后加稀释剂的顺序，掺配煤油或轻柴油，经适当的搅拌、稀释制成。
掺配比例根据使用要求由试验确定液体石油沥青在制作、贮存、使用的全过程中必须通风良好，并有专人负责，确保安全基质沥青的加热温度严禁超过140℃，液体沥青的贮存温度不得高于50℃4.5 煤沥青 道路用煤沥青的标号根据气候条件、施工温度、使用目的选用，其质量应符合表4.5.1的规定道路用煤沥青技术要求 表试验项目T-1T–2T-3T-4T-5T-6T-7T-8T-9试验方法[1]粘度[2](s)C30.5C30.10C50.10C60.105～2526～705～2526～5051～120121～20010～7576～20035～65T 0621蒸馏试验,馏出量 (%)170℃前 不大于270℃前 不大于300℃32015～3532015～3532030215301.515251.515251.010201.010201.01015T 0641300℃蒸馏残留物软化点(环球法) (℃)30～4530～4535～6535～6535～6535～6540～7040～7040～70T 0606水分 不大于(%)1.01.01.01.01.00.50.50.50.5T 0612甲苯不溶物 不大于(%)202020202020202020T 0646萘含量 不大于(%)555443.5322T 0645焦油酸含量 不大于(%)44332.52.51.51.51.5T 0642道路用煤沥青适用于下列情况： .1各种等级公路的各种基层上的透层，宜采用T-1或T-2级，其他等级不合喷洒要求时可适当稀释使用； .2三级及三级以下的公路铺筑表面处治或贯入式沥青路面，宜采用T-5、T-6或T-7级； .3与道路石油沥青、乳化沥青混合使用，以改善渗透性。
道路用煤沥青严禁用于热拌热铺的沥青混合料，作其他用途时的贮存温度宜为70～90℃，且不得长时间贮存4.6 改性沥青 改性沥青可单独或复合采用高分子聚合物、天然沥青及其他改性材料制作 各类聚合物改性沥青的质量应符合表4.6.2的技术要求，其中PI值可作为选择性指标当使用表列以外的聚合物及复合改性沥青时，可通过试验研究制订相应的技术要求聚合物改性沥青技术要求 表指 标单位SBS类(I类)SBR类(II类)EVA、PE类(III类)试验方法[1] I-AI-BI-CI-DII-AII-BII-CIII-AIII-BIII-CIII-D针入度 25℃,100g,5s dmm>10080-10060-8030-60>10080-10060-80>8060-8040-6030-40T 0604针入度指数PI 不小于-1.2-0.8-0.40-1.0-0.8-0.6-1.0-0.8-0.6-0.4T 0604延度 5℃,5cm/min不小于cm50403020605040－T 0605软化点 TR&B 不小于℃ 4550556045485048525660T 0606运动粘度[1]135℃,不大于Pas3T 0625T 0619闪点 不小于℃230230230T 0611溶解度 不小于％ 9999－T 0607弹性恢复25℃ 不小于％55606575－－T 0662粘韧性 不小于N·m－5－T 0624韧性 不小于N·m －2.5－T 0624贮存稳定性[2]离析,48h软化点差,不大于℃2.5－无改性剂明显析出、凝聚T 0661TFOT(或RTFOT)后残留物 质量变化 不大于％1.0T 0610或T 0609 针入度比25℃不小于％5055606550556050555860T 0604 延度 5℃ 不小于cm30252015302010－T 0605注： [1] 表中135℃运动粘度可采用《公路工程沥青及沥青混合料试验规程》（JTJ 052-2000）中的“沥青布氏旋转粘度试验方法（布洛克菲尔德粘度计法）”进行测定。
若在不改变改性沥青物理力学性质并符合安全条件的温度下易于泵送和拌和，或经证明适当提高泵送和拌和温度时能保证改性沥青的质量，容易施工，可不要求测定 [2] 贮存稳定性指标适用于工厂生产的成品改性沥青现场制作的改性沥青对贮存稳定性指标可不作要求，但必须在制作后，保持不间断的搅拌或泵送循环，保证使用前没有明显的离析 4.6.3 制造改性沥青的基质沥青应与改性剂有良好的配伍性，其质量宜符合表4.2.1-1中A级或B级道路石油沥青的技术要求供应商在提供改性沥青的质量报告时应提供基质沥青的质量检验报告或沥青样品天然沥青可以单独与石油沥青混合使用或与其他改性沥青混融后使用天然沥青的质量要求宜根据其品种参照相关标准和成功的经验执行 用作改性剂的SBR胶乳中的固体物含量不宜少于45％，使用中严禁长时间曝晒或遭冰冻 改性沥青的剂量以改性剂占改性沥青总量的百分数计算，胶乳改性沥青的剂量应以扣除水以后的固体物含量计算改性沥青宜在固定式工厂或在现场设厂集中制作，也可在拌和厂现场边制造边使用，改性沥青的加工温度不宜超过180℃胶乳类改性剂和制成颗粒的改性剂可直接投入拌和缸中生产改性沥青混合料 用溶剂法生产改性沥青母体时，挥发性溶剂回收后的残留量不得超过5％。
现场制造的改性沥青宜随配随用，需作短时间保存，或运送到附近的工地时，使用前必须搅拌均匀，在不发生离析的状态下使用改性沥青制作设备必须设有随机采集样品的取样口，采集的试样宜立即在现场灌模工厂制作的成品改性沥青到达施工现场后存贮在改性沥青罐中，改性沥青罐中必须加设搅拌设备并进行搅拌，使用前改性沥青必须搅拌均匀在施工过程中应定期取样检验产品质量，发现离析等质量不符要求的改性沥青不得使用4.7 改性乳化沥青 改性乳化沥青宜按表4.7.1-1选用，质量应符合表4.7.1-2的技术要求改性乳化沥青的品种和适用范围 表-1品 种代号适用范围改性乳化沥青喷洒型改性乳化沥青PCR粘层、封层、桥面防水粘结层用拌和用乳化沥青BCR改性稀浆封层和微表处用改性乳化沥青技术要求 表-2试验项目单位品种及代号试验方法PCRBCR破乳速度快裂或中裂慢裂T0658粒子电荷阳离子(＋)阳离子(＋)T0653筛上剩余量 （1.18mm） 不大于％0.10.1T0652粘度恩格拉粘度 E251～103～30T0622沥青标准粘度C25，3 s8～2512～60T0621蒸发残留物含量 不小于％5060T0651针入度（100g，25℃,5s）dmm40～12040～100T0604软化点 不小于℃5053T0606延度（5℃） 不小于cm2020T0605溶解度(三氯乙烯) 不小于 %97.597.5T0607与矿料的粘附性，裹覆面积 不小于2/3—T0654贮存稳定性 1天 不大于%11T06555天 不大于%55T0655表注：[1] 破乳速度、与集料粘附性、拌和试验，与所使用的石料品种有关。
工程上施工质量检验时应采用实际的石料试验，仅进行产品质量评定时可不对这些指标提出要求； [2] 当用于填补车辙时，BCR蒸发残留物的软化点宜提高至不低于55℃；[3]贮存稳定性根据施工实际情况选择试验天数，通常采用5天，乳液生产后能在第二天使用完时也可选用1天个别情况下改性乳化沥青5天的贮存稳定性难以满足要求，如果经搅拌后能够达到均匀一致并不影响正常使用，此时要求改性乳化沥青运至工地后存放在附有搅拌装置的贮存罐内，并不断地进行搅拌，否则不准使用 [4]当改性乳化沥青或特种改性乳化沥青需要在低温冰冻条件下贮存或使用时，尚需按T0656进行－5℃低温贮存稳定性试验，要求没有粗颗粒、不结块 4.8 粗集料沥青层用粗集料包括碎石、破碎砾石、筛选砾石、钢渣、矿渣等，但高速公路和一级公路不得使用筛选砾石和矿渣粗集料必须由具有生产许可证的采石场生产或施工单位自行加工粗集料应该洁净、干燥、表面粗糙，质量应符合表4.8.2的规定当单一规格集料的质量指标达不到表中要求，而按照集料配比计算的质量指标符合要求时，工程上允许使用对受热易变质的集料，宜采用经拌和机烘干后的集料进行检验。
沥青混合料用粗集料质量技术要求 表指 标单位高速公路及一级公路其他等级公路试验方法表面层其他层次石料压碎值 不大于％262830T 0316洛杉矶磨耗损失 不大于％283035T 0317表观相对密度 不小于t/m32.602.502.45T 0304吸水率 不大于％2.03.03.0T 0304坚固性 不大于％1212－T 0314针片状颗粒含量（混合料）不大于 其中粒径大于9.5mm 不大于 其中粒径小于9.5mm 不大于％％。
