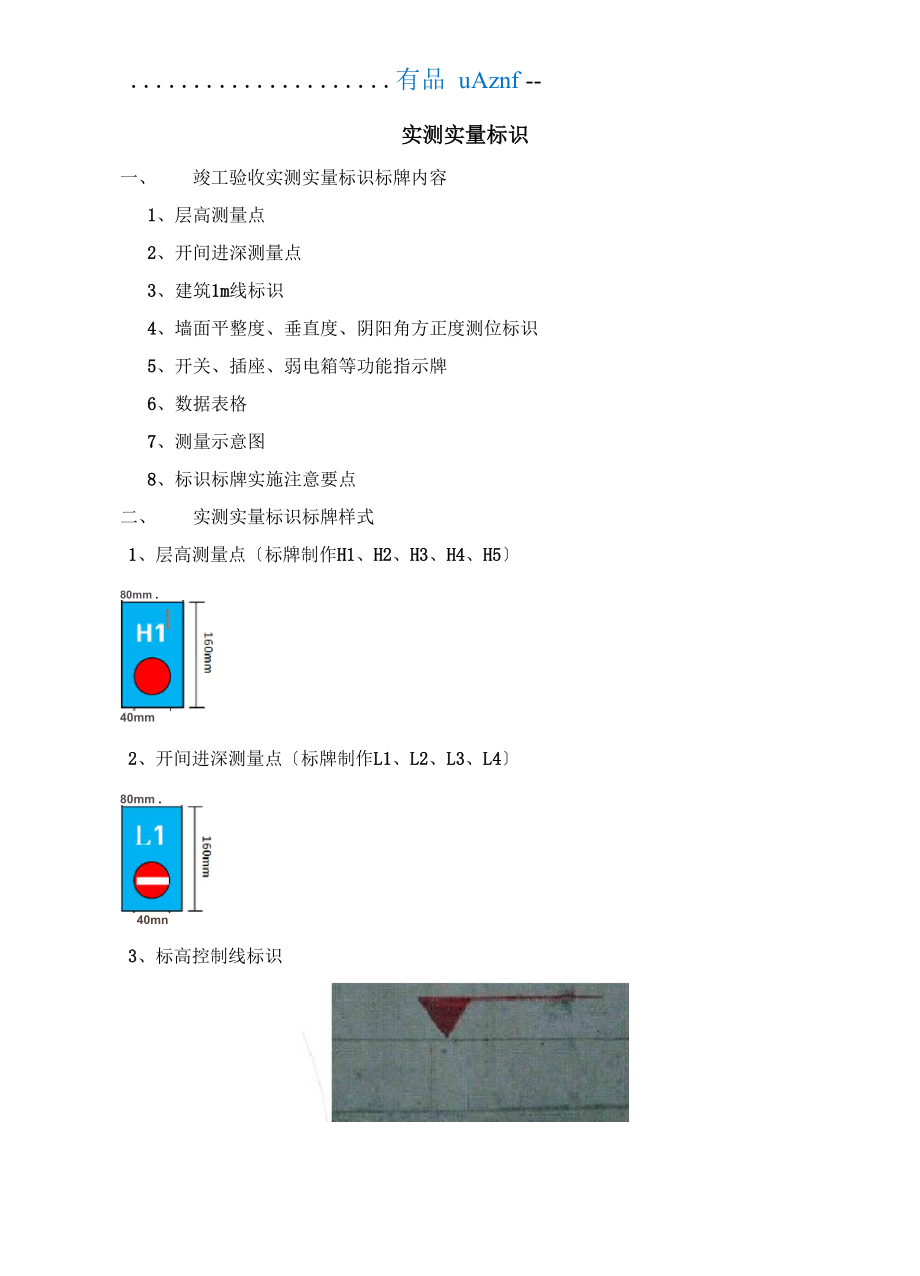

有品 uAznf --实测实量标识一、 竣工验收实测实量标识标牌内容1、 层高测量点2、 开间进深测量点3、 建筑1m线标识4、 墙面平整度、垂直度、阴阳角方正度测位标识5、 开关、插座、弱电箱等功能指示牌6、 数据表格7、 测量示意图8、 标识标牌实施注意要点二、 实测实量标识标牌样式1、层高测量点〔标牌制作H1、H2、H3、H4、H5〕80mm .40mm2、开间进深测量点〔标牌制作L1、L2、L3、L4〕80mm .40mn3、标高控制线标识红三角边长50mm，水平红线标注长200mm,上部粘贴1m线标识4、墙面平整度、垂直度、阴阳角方正度测位标识(1) 墙面平整度标识线A黑色墨线，每尺位置弹线1m长，并盖印章B印章制作第一尺、第二尺、第三尺、第四尺、第五尺,如下列图所示位置标识示意;平整度测昼尽危，注:第砂仅司干宣‘I引增涕)(2) 墙面垂直度标识线A黑色墨线，每尺位置弹线1m长，并盖印章B印章制作第一尺、第二尺、第三尺,如下列图所示位置标识示意;墙垂直度测睥:意(3) 墙面阴阳角方正度标识线A黑色墨线，每尺位置弹线200mm长，并盖印章B印章制作第一尺、第二尺如下列图所示位置标识示意(mm)； 有品uAznf5、开关、插座、弱电箱等功能指示牌(1) 制作空调洞盖板，不干胶粘贴(2) 制作文字标识A样式00己二220mm 有品 uAznf B需做文字标识内容1止回阀2空调洞3空调间6、数据表格(1)抹灰工程外观尺寸检查表(成品标牌贴至所查墙面)排炭工程卧观尺寸标识顼目允泪&差血)实黯数据〈恤】表面平黔度4垂宜度4明阳角方正度4门窗桐口高±10门窗罔口竟门窗洞埼厚土 3标段鱼责人检查人(2)室内空间尺寸检查表(成品标牌贴至所查房间)室内空间尺借识哽目倒a差瑚实瞬据g)室内净高20项板水平度L0方政5地面表面平整度4房间开间20房间进深20铢段如责人枪芷人F用 中国MLKMAI程扇有限公司Haa l ma n ■ i an ■ — , — t 11 na Buama a ~r(3)室内空间尺寸分户验收检查汇总表(空间尺寸汇总后A4纸打印贴户内)7、测量示意图L1■+H 4+ H 3L3+ H 5L4■+H1+H 2L2北L净高、净开间、净进深测量示意图7地面水平度测量示意图8、实施要求(1) 标识、盖章清晰，基底清理干净后喷涂、贴附；(2) 标识、盖章要求横平竖直，不得歪斜；(3) 同一户内标识、盖章高度一致，相邻标识保证顶部标高一致；(4) 注意已完工程成品保护，不得污染成品；(5) 地面标识位置距离墙面300mm，保证连线后应与墙面平行，达到美观目的; 有品 uAznf (6)。
