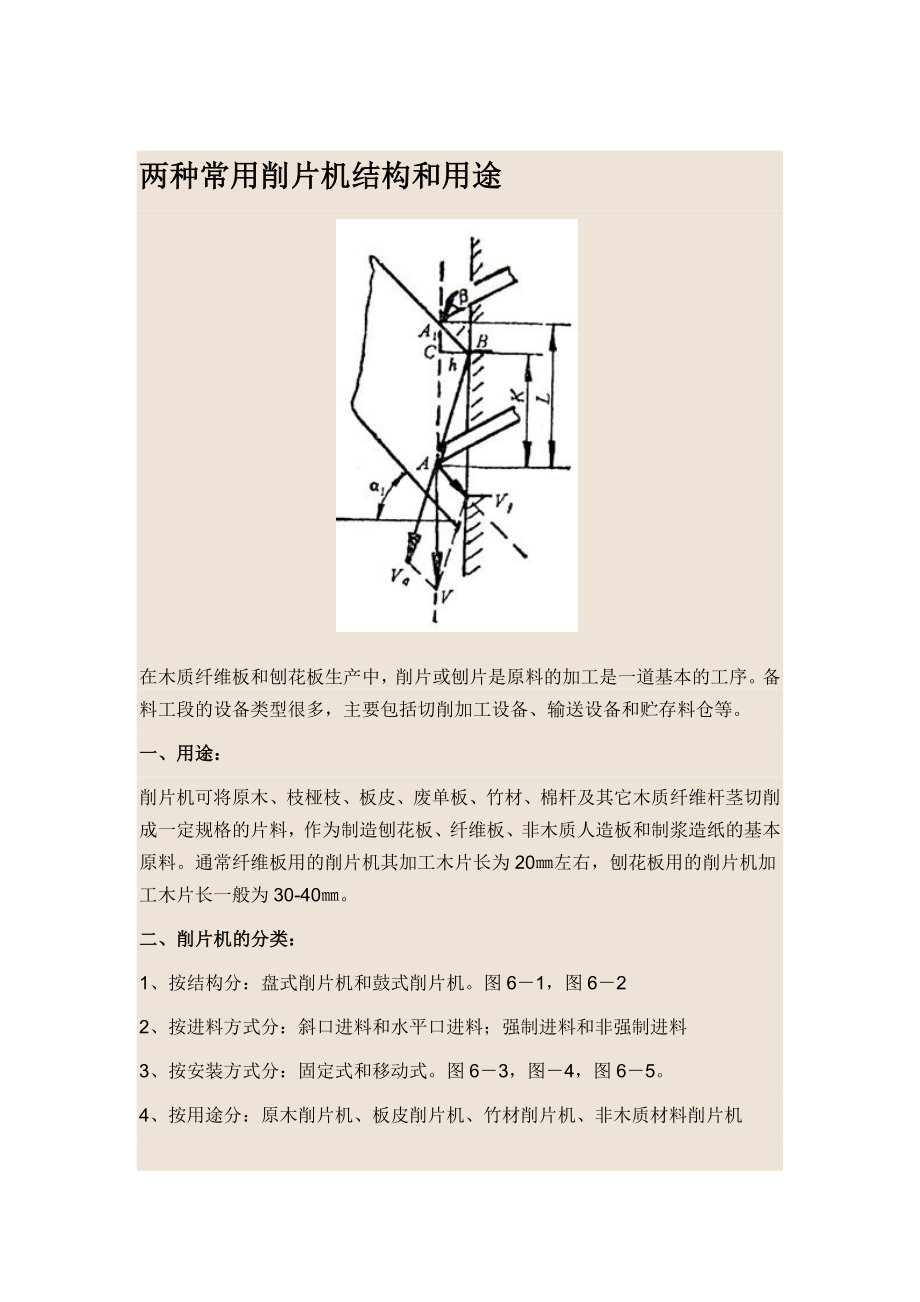

两种常用削片机结构和用途 在木质纤维板和刨花板生产中，削片或刨片是原料的加工是一道基本的工序备料工段的设备类型很多，主要包括切削加工设备、输送设备和贮存料仓等一、用途：削片机可将原木、枝桠枝、板皮、废单板、竹材、棉杆及其它木质纤维杆茎切削成一定规格的片料，作为制造刨花板、纤维板、非木质人造板和制浆造纸的基本原料通常纤维板用的削片机其加工木片长为20㎜左右，刨花板用的削片机加工木片长一般为30-40㎜二、削片机的分类：1、按结构分：盘式削片机和鼓式削片机图6－1，图6－22、按进料方式分：斜口进料和水平口进料；强制进料和非强制进料3、按安装方式分：固定式和移动式图6－3，图－4，图6－54、按用途分：原木削片机、板皮削片机、竹材削片机、非木质材料削片机 图6－1 非强制进料的削片机（a）非强制进料的盘式削片机（b）非强制进料的鼓式削片机图6－2 强制进料鼓式削片机（a）进料压辊斜口进料（b）履带水平口进料图6－3 BX216鼓式削片机外形(侧面)图6－4 BX1710B盘式削片机图6－5 移动式削片机三、鼓式削片机和盘式削片机的切削性能比较：盘式削片机进料槽口的形式接近正方形，其高度和宽度尺寸基本上相等，适宜于加工原木、间伐材和成捆的枝桠等，可以获得较高的生产率，若用来加工板皮、边条等截面尺寸较小的原料，喂料时不易将料槽充满，设备的生产能力不能充分发挥。
鼓式削片机进料槽口的形状大都呈矩形，料槽口的高度小而宽度大，故对各种形状的原料具有较火的适应性但是鼓式削片机不适宜切削较大直径的原木，因为鼓式削片机的飞刀作圆周运动，切削力的方向随着飞刀的位置不同而变化，因此布削片过程中不能很好地形成有利的剪切，而是砍剁木材，切削功率消耗大，且易产生碎料盘式削片机的飞刀作平面运动，故飞刀和底刀能较好地形成剪切作用，所耗切削功率相对地较小盘式削片机削片时木材跳动小，加工的木片质量较好，碎料少一般切削直径较大的原木常采用非强制进料的盘式削片机强制进料的削片机(盘式的和鼓式的)通常用于加工制材和其它木材加工的剩余物，因为较短小的原料切削时易跳动，为保证木片质量，故需采用强制进料装置对于板皮等原料的加工，通常采用一对或两对刺辊进料装置如图6—2(a)，若加工原料主要是碎单板或胶合板边条，宜采用输送带进料装置如图6－2(b)四、国产削片机的主要技术参数：1、鼓式削片机的主要技术参数：2、盘式削片机的主要技术参数五、国产削片机的评价国际水平1、削片的几何形状符合工艺要求，木片合格率＞85%2、刀盘主轴的两端轴承外圈端面对主轴公共轴线的端面跳动0.1㎜3、设有自动进料装置，操作轻便。
4、工作安全可靠，连续2年无重大机械电器故障5、无负荷高速运转时平稳，加隔间装置，噪声不高于85分贝国内先进水平1、削片的几何形状符合工艺要求2、无负荷高速运转时平稳，加隔间装置，噪声不高于85分贝3、工作安全可靠，连续2年无重大机械电器故障国内一般水平1、削片的几何形状符合工艺要求2、无负荷高速运转时平稳，加隔间装置3、能保持正常工作国内落后水平达不到国内一般水平的为国内落后水平六、削片机的典型结构：（一）鼓式削片机：1、结构组成：如图6－6常见的鼓式削片机由机座、切削部分（飞刀辊、底刀座）、进料部分（上下喂料辊、托料辊、输送带）、筛网、传动系统、液压系统等部分组成图6－6 斜口进料鼓式削片机的外形结构1－电机 2－皮带轮3－罩壳4－刀鼓 5－飞刀 6－上进料辊 7－下进料辊 8－进料槽 9－底刀 10－底刀座 11－筛网 12－出料口 13－机座 14－下进料辊传动链 15－主轴 16－手动润滑器 17－摇臂 18－上进料辊传动齿轮 19－轴承座2、切削部分如图6－6电动机1通过三角皮带、皮带轮2驱动装有四把飞刀5的刀鼓4旋转飞刀和装在底刀座10上的底刀9组成一个剪切机构，当原料由进料辊送入时，即被剪切成木片。
削片机在工作过程中，切削的间歇性、加料不连续性、瞬时切削截面的变化等等，引起切削功率发生变化因此刀鼓上驱动力所作的功与切削阻力所作的功不相等，造成刀鼓速度的波动，这样就降低了机器的效率，影响机器寿命及增加动力消耗所以通常将装在主轴15上的皮带轮和刀鼓按飞轮设计要求进行设计，使它们能在驱动力所作的功超过切削阻力所作的功时，把多余的能量贮存起来，即使其动能加大而速度增加不大，相反，当切削阻力的功超过驱动功时，又把贮存的能量释放出来，即使飞轮动能减少，而速度降低不致太大这样就使削片机在工作中速率不致波动过大刀鼓是一个直径为1160mm的铸钢辊，由两个键和主轴联结四把飞刀装在刀鼓上，在飞刀前方、刀鼓的轮缘上有四条排料槽口，切下的木片由排料槽口落至刀鼓内，再经轮缘上的八个缺口落到筛网上飞刀背面为半径为580mm的圆弧面，圆弧的中心与主轴中心有一个偏距，以保证切削后角如果后角选择适当，切削时木材端头紧贴圆弧面的刀背，可以减少木材跳动，保证削片的质量楔角约为35°，刃磨时磨削刀的前面底刀9由四个埋头螺钉固定在底刀座10上飞刀和底刀之间的间隙，原则上要求在0.8～1.0mm调节时松开连接底刀座和机座的螺帽，使底刀座沿导轨方向移动，就可调节飞刀和底刀的间隙。
鼓式削片机在切削过程中，切削力在进料方向的分力有时成为木材进给的阻力(推出力)，有时成为木材的牵引力(拉入力)因此，若鼓式削片机的刀鼓直径，被加工原料的最大厚度，进料槽的倾斜角度等参数选择恰当，则鼓式削片机也可不用强制进料装置林区用的移动式削片机，为了减轻重量，可以采用无强制进料装置的鼓式削片机但是，由于鼓式削片机的切削过程是间歇进行的，这就造成切削过程中木料的跳动，所以一般应采用强制进料装置，以减小木料跳动，保证削片质量此外，φ角的数值愈小愈接近纵向切削，φ角的数值愈大愈接近端向切削，为减少动力消耗，尽可能使φ角在较小的数值范围内变化在一定的刀鼓直径下，被加工材料愈厚φ角变化范围愈大，剪切作用愈差，所以鼓式削片机不适于切削大直径的原木，其进料口大都设计成高度小、宽度大的长方状图6－7所示为BX218鼓式削片机的切削机构简图图6－8列示了飞刀的对刀装置图6－7 BX218的切削机构1-刀鼓 2-飞刀 3-飞刀紧固螺栓 4-压刀块 5-底刀紧固螺栓 6-底刀 7-底刀压刀块 8-底刀座 9-主轴 10-碎料杆 11-筛网图6－8 BX218飞刀和底刀的调整装置1 定位挡块 2 飞刀 3 压紧螺钉 4 飞刀底部调整螺钉 5 飞刀调整装置限位螺杆 6 限位手柄 7 底刀调整装置 8 底刀座 9 底刀调整螺钉 10 压紧块 11 底刀压紧螺栓 12 底刀 13 底刀限位螺钉2、筛网筛网装在刀鼓下面的机座上(图6－6)，筛网由筛板架1、筛板2和挡铁3等组成（图6－9）。
筛板2上钻有直径为40mm的圆筛孔（有的也采用方孔），筛板用铆钉4和筛板架1铆接削下来的木片，经筛网孔排出，再由风机吸走大块木片被筛板上挡铁4挡住，再由飞刀破碎后排出因此，经该削片机切削后的木片没有大块的，质量较好但也增加了碎木片量图6－9 筛网的结构1－筛网架 2－筛板 3－挡铁 4－铆钉3、进料部分进料部分(图6－6)包括上、下喂料辊6和7，进料槽8以及底刀座10上进料辊6为一个带槽纹的铸钢辊，它由主轴通过一组减速齿轮18驱动齿轮组和上进料辊都装在两个摇臂17上，摇臂的一端套装在主轴上，另一端搁置在上进料辊的提升机构(图中未示出)上这种结构可以保证上进料辊高度变化(被加工材料厚度变化)时，仍然能正常进给木材下进料辊7也是铸钢槽纹辊，用一对向心球面轴承装在底刀座10上，与上进料辊相对应它由主轴尾端的链传动系统减速传动其转速与上进料辊相同，方向相反进料槽18底面与水平面倾角40便于木材沿槽底滑向进料辊槽口装一排挡铁，防止偶然向外反弹的木料造成事故图6－10为BX218所示鼓式削片机的进料系统及传动原理图图6－10 BX218鼓式削片机的进料系统（a）上下进料机构的布局（b）上进料机构的传动系统（c）下进料机构的传动系统1－下进料滚 2－上进料滚 3－压紧油缸 4－上进料滚座（压紧横梁）5－摆轴 6－支撑辊 7－进料输送皮带 8－传动链轮 9－进给电机4、机座和罩壳机座13(图6－6)为铸铁制成的整体空心结构，设有加强筋，刚度和强度都很大能承受切削过程中产生的振动和冲击。
除电动机外，该削片机的全部零件都装在此机座上机座用地脚螺钉固定在基础上罩壳3是用钢板焊成的，用以保护刀鼓半圆形罩壳的内壁与刀鼓外缘距离不小于20㎜，以利于未被破碎的大块木片通过，直至破碎成一定尺寸后再由网孔排出5、润滑该机床进料机构各部分的轴承润滑采用手动润滑泵16(图6—6)集中供油润滑，保养方便主轴的滑动轴承则采用油环润滑6、传动系统图6－11 传动系统图1－主电机 2－滑动轴承 3－摇臂 4－上进料辊 5－刀鼓 6－下进料辊图6—11所示为图6－6机型的传动系统图刀鼓5和上、下进料辊4和6均有主电动机1驱动，它们之间由定比齿轮组和链传动联系，从而使主运动和进给运动的速比保持一个定值因此，该机切制的木片长度是一个定值，约20mm木片理论长度L可由下式确定：L=×103（mm）式中：μ－进料速度（m/min）n－刀辊转速（r/min）Z－飞刀数量7、强制进料鼓式削片机的生产率计算Q=3.6×10-3 B H Vf K1K2K3K4(m3/h)式中：B－进料口宽度（m）H－进料口高度（m）Vf－进给速度（m/s）K1－机床利用系数（0.7-0.8）K2－工作时间利用系数（0.8-0.9）K3－进料口装满系数（0.3-0.7）K4－原料端面实积系数（枝桠枝条材0.2-0.3；板皮和板条0.3-0.5 细径原木0.4-0.7）（二）盘式削片机1、分类盘式削片机分普通盘式削片机（即少刀平盘式削片机)、多刀平盘式削片机和螺旋面盘式削片机等等。
2、普遍盘式削片机（1）普通盘式削片机的结构图6－12 普通盘式削片机结构图1－刀盘 2－主轴 3－轴承 4－止推轴承 5－联轴器 6－制动器 7－叶片图6—12所示为普通盘式削片机的总图盘式削片机的切削机构是一个铸钢刀盘l，它套装在主轴2上，用键和防松螺母固定主轴由两个球面轴承3支承，止推轴承4用来抵消在切削时所产生的轴向分力主轴由电动机经联轴节6直接驱动，也可采用三角皮带传动刀盘还起飞轮作用，故要求刀盘有较大的重量刀盘直径是根据被加工原材料特征和生产率要求而定，通常为900～4200mm通常飞刀在刀盘面上的安装由辐射位置向前倾8o～l5o，且在刀盘上开有贯通的窄缝，被切下的木片通过此窄缝到达刀盘的另一面(图6—13)普通盘式削片机的刀片数为3—5把刀片l和楔形垫块2一起用4—5个螺栓固定在刀盘3上图6－12 普通盘式削片机的刀盘1－飞刀 2－楔形垫块 3－刀盘 4－调节螺钉 5－护板 6－块规 7－底刀 8、9－料槽防磨板 10－旁底刀刀刃突出刀盘平面的高度，即刀片伸出量，由木片长度决定，如下式所示：h＝l cosα1 cosα2l－木片的长度α1－进料槽的中心线与水平线的夹角（倾斜角）α2－进料槽的中心线在水平面的投影与刀盘中心轴线的夹角(偏角)（2）木片的形成：图6－13 普通盘式削片机木片的形成盘式削片机工作时，飞刀作平面运动，飞刀和底刀能形成良好的剪切作用，被切下来的木片，经过刀盘窄缝时，由于飞刀前刀面的压力作用，被分裂成一定厚度的木片流向刀盘后面。
刀盘背面盘缘处装了6－8个叶片（图6－12），它随刀盘旋转推动木片在机壳内运动，并形成强大的气流（风压和风量），将木片沿切向排料管送到木片料仓3）普通盘式削片机飞刀和底刀的安装刀盘上所有刀片的伸出量必须保持相同刀片要经常更换、刃磨，保持刃口锋利更换时，利用带式制动器6(图6—12），锁住刀盘，以免换刀时发生事故每换一把刀片后．转动一下刀盘，再换下一把刀片刀片刃磨后，需重新调整刀片的伸出量图6—12所示为采用重新浇铸铅条6定位图6—14所示则利用刀片后部的牙齿相对于楔形垫块移动1—2个齿来调节的前者调节是无级的，刃磨量少，应用较普遍采用齿形垫块或铸铅条的目的，是防止切削过程中，因阻力或离心力使刀片产生位移由于盘式削片机的飞刀作平面运动，因此飞刀和底刀能较好地形成剪切作用，故原材料厚度对切削质量的影响不大为了提高生产率，进料槽高度尺寸可取得大些，大多数设计成正方形从理论上来说，盘式削片机的飞刀和底刀的问隙可调得很小(0.3—0.5㎜)，但实际上考虑到刀盘的偏摆，此间隙一般调到0.5—1.0㎜刀盘直径小时取小值，反之，取大值图6－14 普通盘式削片机飞刀和底刀的安装1－飞刀 2－楔形垫块 3－刀盘 4－飞到固定螺钉 5－护板 6－料槽防磨板 7－底刀（4）盘式削片机的进料槽图6－15 普通盘式削片机进料槽的安装角度图6－16 普通盘式削片机进料槽盘式削片机的进料槽主要有水平和倾斜式两种。
图6－15，图6－16水平主要用来加工长料，后者主要加工小于2米的短料形状主要为正方形，也有圆形、多角形等对于加工较长原料的削片机进料槽应有足够的长度，防止原料跳动α1＝45°～52°进料槽的中心线与水平线的夹角（倾斜角）α2＝20°～30°进料槽的中心线在水平面的投影与刀盘中心轴线的夹角(偏角)倾角和偏角对木片的切口面积、长度、厚度以及削片时的动力消耗有密切的关系倾斜料槽通常还具有转角(料槽底平面与水平面的夹角)，其作用是，使小直径原木、枝桠材在切削时沿槽底滑向刀盘的中心，减小切削阻力矩，减少能耗，以利实现连续切削的条件水平料槽通常只具有一个偏角，由于存在偏角，切削时也有一个进料方向的切削分力牵引木材作进给运动，因此切削较大直径原木的水平料槽盘式削片机也可不设进给机构，只需水平安置的喂料皮带或喂料滚台进料槽下方装有底刀7(图6－12，6－14)底刀刃用硬质合金堆焊制成为防止在切削时因产生较大冲击力而损坏底刀刃日，故刃磨角很大，一般为90°，也有大于90°的图6－14所采用的为90°角底刀，其四个角可以轮换使用底刀和飞刀的间隙是靠移动底刀座来保证，也可采用移动刀盘靠近底刀进行调整，但调整费时。
采用图6—12的底刀结构，调隙较方便，但只能用底刀的一个角，不能轮换使用进料槽侧壁下方装有旁底刀10(图6－12)，它与飞刀也构成剪切作用旁底刀的刃磨角一般为60°～65°，与进料槽的偏角a2有关上排料盘式削片机的机壳不仅用来围护刀盘也用于输导木片它由钢板焊成，为便于安装刀盘等，分上、下两部分，用螺栓连接一起，维修时可将上机壳拆卸上排料的机壳，向上切线方向有排料管机壳侧壁上开有两个装刀孔口，用于更换刀片有些削片机在机壳上还开有回风管的接口，将旋风分离器的空气逸出口通过管道与接口相连，以避免车间的热空气(尤其是取暖的车闻)大量排出3、多刀盘式削片机1、多刀盘式削片机实现连续切削的条件：普通盘式削片机削片过程中，削片刀对原木的切削是间歇进行的，即当第一把刀已离开原木后，要隔一段时间第二把刀才开始切削这样不但影响机床的生产率，而且造成电动机载荷不稳和原料的跳动为了改善这种情况，可采用多刀盘式削片机图6－17 多刀盘式削片机实现连续切削的原理图在削片过程中原木在牵引力作用下作进给运动，原木的被切断面紧贴着刀片的后面，并沿着刀的后面作相对移动(图6－17)，若被切断面的上部移动到刀盘面B点处，而相邻的第二把刀就开始切削，这是保证连续切削的必要条件。
为满足这一条件，多刀盘式削片机的后角应由下式确定：式中：L－相邻两刀片之间的平均距离，弧线长度（mm）h－刀片的伸出量(mm)l－木片的理论长度(mm)α1－进料槽的倾斜角(o)设刀盘上刀片总数为z，刀片刃口中点至刀盘中心的距离(即平均半径)为R，则L为：L≈带入上式得：上式就是多刀盘式削片机的设计依据尚须指出，多刀盘式削片机实现连续切削，须满足如下条件：由上式可见，当原木直径d一定时，多刀比少刀易于实现连续切削多刀盘式削片机实现连续切削时，在切削过程中至少有一把刀切入木材，这就大大减少原木在料槽中的跳动，所以削片的质量较高由于切削是连续进行的，所以多刀削片机的生产能力要比普通盘式削片机高利用多刀盘式削片机切削：直径不大的枝桠或板条时，不能形成连续切削，为充分发挥其作用，最好采用成捆进料2、多刀盘式削片机的刀盘多刀盘式削片机的结构，基本和普通盘式削片机一样，只是在刀盘上多装一些刀片，一般为8～12片，最多的有16片的图6－18是十刀盘式削片机的刀盘结构示意图图6－18 十刀盘式削片机的刀盘1－叶片 2－刀盘 3－飞刀3、多刀盘式削片机的飞刀和底刀安装多刀削片机由于刀片数的增加，装刀方法若采用普通盘式削片机那样的则无法安装，因此，多刀盘式削片机的刀片是固定在刀盘的窄缝中，刀片的前面与刀盘平面夹角一般为45°，如图6—19所示。
刀片1安装于专门的飞刀座2上，飞刀座装在刀盘上刀片的夹紧是用带有螺栓4的刀夹3实现的刀盘正面衬以耐磨的扇形护板5，用埋头螺钉固定在刀盘上为了提高机械的利用时间，刀子的调整是在机外进行的调整时，把每次刃磨后的刀片放入调刀盒7内，利用调节螺钉8使刀刃在整个长度上与调刀盒之间形成一致的间隙，而后再装在刀座2中，并用螺栓4夹紧图6－19 多刀盘式削片机的飞刀和底刀安装1－飞刀 2－飞刀座 3－刀夹 4－螺栓 5－护板 6－底刀 7－调刀盒 8－飞到调节螺钉。
