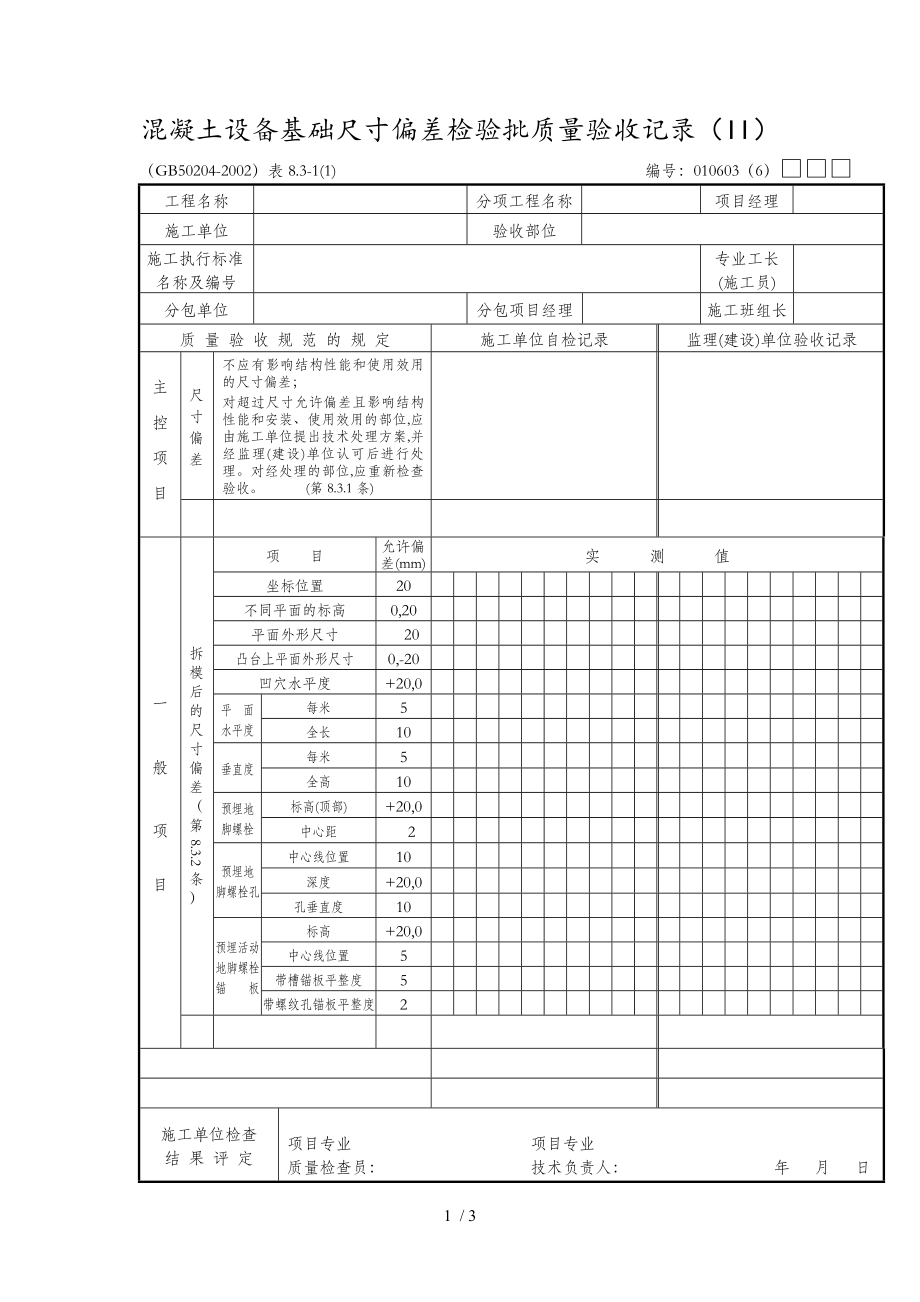

混凝土设备基础尺寸偏差检验批质量验收记录（II）（GB50204-2002）表8.3-1(1) 编号：010603（6）□□□工程名称分项工程名称项目经理施工单位验收部位施工执行标准名称及编号专业工长(施工员)分包单位分包项目经理施工班组长质 量 验 收 规 范 的 规 定施工单位自检记录监理(建设)单位验收记录主控项目尺寸偏差不应有影响结构性能和使用效用的尺寸偏差；对超过尺寸允许偏差且影响结构性能和安装、使用效用的部位,应由施工单位提出技术处理方案,并经监理(建设)单位认可后进行处理对经处理的部位,应重新检查验收 (第8.3.1条)一般项目拆模后的尺寸偏差（第8.3.2条）项 目允许偏差(mm)实 测 值坐标位置20不同平面的标高0,20平面外形尺寸±20凸台上平面外形尺寸0,-20凹穴水平度+20,0平 面水平度每米5全长10垂直度每米5全高10预埋地脚螺栓标高(顶部)+20,0中心距±2预埋地脚螺栓孔中心线位置10深度+20,0孔垂直度10预埋活动地脚螺栓锚 板标高+20,0中心线位置5带槽锚板平整度5带螺纹孔锚板平整度2施工单位检查结 果 评 定项目专业 项目专业质量检查员： 技术负责人： 年 月 日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人） 年 月 日010603（6）□□□说明主 控 项 目8.3.1 混凝土设备基础不应有影响结构性能和设备安装的尺寸偏差。
对超过尺寸允许偏差且影响结构性能和安装、使用效用的部位,应由施工单位提出技术提出处理方案,并经监理（建设）单位认可后进行处理对经处理的部位,应重新检查验收检查数量：全数检查检验方法：量测,检查技术处理方案一 般 项 目8.3.2 混凝土设备基础拆摸后的尺寸偏差应符合表8.3.2-2的规定检查数量：设备基础全数检查 混凝土设备基础尺寸允许偏差和检验方法表8.3.2-2项 目允许偏差(mm)检 验 方 法坐标位置20钢尺检查不同平面的标高0,-20水准仪或拉线、钢尺检查平面外形尺寸±20钢尺检查凸台上平面外形尺寸0,-20钢尺检查凹穴水平度+20,0钢尺检查平面水平度每米5水平尺、塞尺检查全长10水准仪或拉线、钢尺检查垂直度每米5经纬仪或吊线、钢尺检查全高10预埋地脚螺栓标高（顶部）+20,0水准仪或拉线、钢尺检查中心距±2钢尺检查预埋地脚螺栓孔中心线位置10钢尺检查深 度+20,0钢尺检查孔垂直度10吊线、钢尺检查预埋活动地脚螺栓锚板标 高+20,0水准仪或拉线、钢尺检查中心线位置5钢尺检查带槽锚板平整度5钢尺、塞尺检查带螺纹孔锚板平整度2钢尺、塞尺检查注：1、检查坐标、中心线位置时,应沿纵、横两个方向量测,并取其中的较大值。
2、本表由施工项目专业质量检查员填写,专业监理工程师（建设单位项目专业技术负责人）组织项目专业质量（技术）负责人等进行验收3 / 3。
