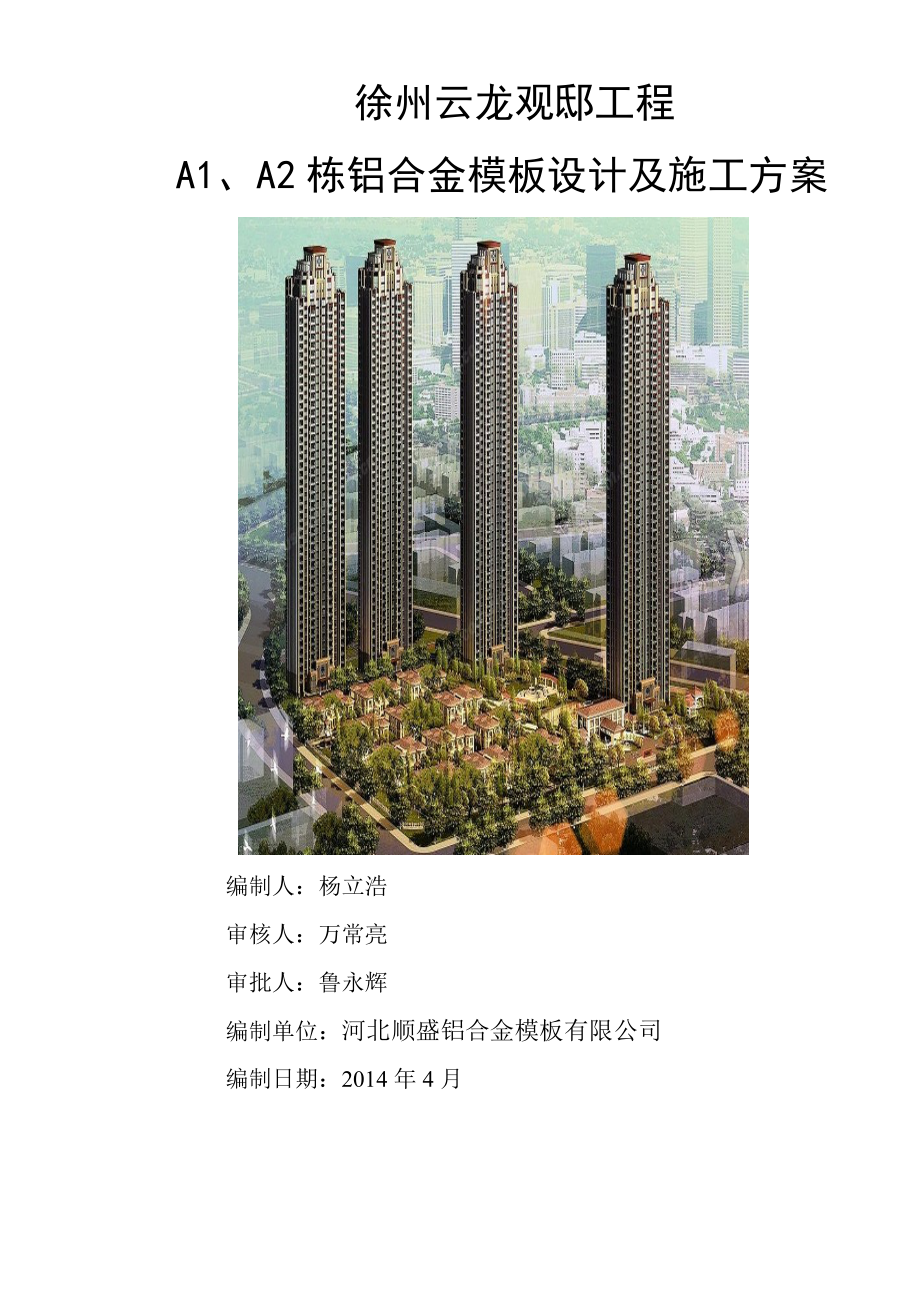

徐州云龙观邸工程A1、A2栋铝合金模板设计及施工方案编制人：杨立浩 审核人：万常亮审批人：鲁永辉 编制单位：河北顺盛铝合金模板有限公司编制日期：2014年4月目录一、工程概况 11.1本工程概况 11.2本工程图纸 1二、编制依据 92.1编制原则 92.2编制依据 10三、施工计划 113.1、施工进度计划 113.2、材料与设备计划 123.3、劳动力计划 12四、施工工艺技术 124.1施工部署 124.2施工前期准备工作 124.3确定铝模板设计方案 144.4梁模板设计 144.5模板设计 154.6铝模板系统示意图 154.7铝合金模板资源配置 174.8测量方法 184.9铝模板施工工艺及方法 19五、施工质量安全保证措施 305.1质量保障措施 305.2安全文明保障措施 33六、计算书及相关图纸 386.1计算依据 386.2荷载计算 386.3截面特征 396.4 楼面铝合金模板设计 426.7墙面竖向铝合金模板设计 45七、以往工程图片和实例介绍 487.1 昆明广福城 487.2 昆明大漾田 507.3 昆明大波村 53一、工程概况1.1本工程概况 本工程位于:江苏省徐州市。
建筑主体高度：A1栋147.20m，A2栋147.20m标准层层高为3.15m，采用顺盛快拆铝合金模板体系，为保证铝模体系安全及结构质量，特编制此方案顺盛快拆铝合金模板体系从第2层开始使用顺盛快拆铝合金模板体系（2-4层为非标层，非标部位甲方采用木模配合施工），5层及以上为标准层1.2本工程图纸 顶板图：墙体模板配置图梁模板配置图模板连接形式见下图模板连接件详图顶板支撑图阳角位置加固详图 墙体模板加固系统图片梁底支撑详图支架详细图纸二、编制依据2.1编制原则（1）认真贯彻国家工程建设的法律、法规、规程、方针和政策2）严格执行工程建设程序，坚持合理的施工程序、施工顺序和施工工艺3）采用现代建筑管理原理、流水施工技术，组织有节奏、均衡和连续地施工4）科学确定施工方案；认真编写各项实施计划，严格控制质量、进度、成本和安全施工5）改善劳动条件，提高生产率6）坚持“安全第一、预防为主、综合治理”的方针，编制安全文明施工和生态环境保护措施7）科学规划施工平面，减少施工用地8）优化现场物资存放量 ，合理确定储存方式，尽量减少库存和物资损耗9）坚持“四节一保”、“绿色施工”的原则2.2编制依据序号法律、法规、标准、规范、规程及有关文件标准、规范、规程编号及有关文件号2.2.1相关标准、规范、规程2.2.1.1《建筑施工模板安全技术规范》JGJ162-20082.2.1.2《建筑结构荷载规范》GB50009-20112.2.1.3《建筑工程施工质量验收统一标准》GB50300-20012.2.1.4《混凝土结构工程施工质量验收规范》GB50204-20022.2.2《混凝土泵送施工技术规程》JGJ/T10-952.2.2.1《现浇钢筋混凝土（屋面）板及砌筑墙体的设计与施工技术规程》DBJ13-20-19992.2.3《建筑施工安全检查标准》JGJ59-20112.2.2.4《建筑施工高处作业安全技术规范》JGJ80-912.2.2.5《施工现场临时用电安全技术规范》JGJ46-20052.2.2.6《工程建设标准强制性条文（房屋建筑部分）》2009年版2.2.2.7《建设工程施工重大危险源辨识与监控技术规程》DBJ13-91-20072.2.2.8相关规范性文件2.2.2.9《危险性较大的分部分项工程安全管理办法》建质[2009]87号2.2.2.10《关于印发（建筑施工企业负责人及项目负责人施工现场带班暂行办法）的通知》建质[2011]111号2.2.2.11图纸、施工组织设计2.2.2.12建筑设计、结构设计施工图纸2.3本工程《施工组织设计》2.2.3.1其它参考资料2.2.3.2《新编实用材料手册》2.2.3.3《建筑工程施工手册》2.2.3.4组合钢模板技术规范GB 50214-2001三、施工计划3.1、施工进度计划3.1.1工程进度计划A、确保主体结构施工进度计划及施工质量，确定为6天时间施工一层标准结构层。
楼座标准层数计划工期（天/层）计划天数（天）A12-426250A22-426250B、铝模拆除时间计划（1）一天后拆除梁侧模、墙模和柱模（非承重）2）72小时后拆除板底模（支撑不拆，验算详后附计算书）3）24天后拆除板底支撑（非承重，需配4套顶柱系统）4）72小时后拆除梁底模（支撑不拆）5）24天后拆除梁底支撑（非承重, 需配4套顶柱系统）6）28天后拆除悬臂底支撑3.1.2工期保障措施（1）本工程严格按照国家项目法施工，建立规范的项目体系，实行项目经理责任制，成立工程项目经理部，项目部具有对该工程行使计划、组织、指挥、协调、监督等权利2）将总合同的条款要求，分解纳入相对应的劳务合同中，使劳务合同对质量、工期、安全、文明施工等完全处于总承包控制状态之中，确保工程如期完成3）以总工期为依据；制定各分部工程工期节点，编制工程进行分阶段实施计划（施工准备计划；劳动力进场计划；施工材料、设备、机具进场计划；各劳务队伍进场计划）确定各劳务的进场时间，严格控制其节点工期，以保证项目施工的均衡进行4）在施工进度计划控制方面：各劳务队必须确保本项目劳动力人数，且技工普工的人数的比例满足施工要求，各劳务队伍对项目部下达的详细施工进度计划，给予相应的人力资源保证措施，项目生产经理和相关管理人员在作业班完成后检查其完成情况，做到进度天天跟踪，对不能完成的进度工事，项目部督促其增加人数或加班加点，如仍不能完成进度，项目部将按合约规定外调人力确保进度计划按期完成。
5）在工作协调方面：每周定期参与总承包单位召开一次协调会，解决生产过程中发生的问题和存在的困难按总承包周计划要求检查劳务队每周完成情况及布置下周施工生产计划6）在制度方面：建立施工进度奖罚制度，项目部应与各劳务单位密切合作，成立施工进度计划实施领导小组，定期对每一节点工期进度进行检查，根据其超前或滞后的实际情况，项目部落实奖励或处罚制度7）根据气象情况分析，本地区雨期多、夏天热、冬季冷而长故必须提前进行施工准备工作和相应的技术措施，避免因气候因素使工期受到影响3.2、材料与设备计划3.2.1材料准备（1）编制施工图排版，并进行工料分析，根据施工进度安排提出各阶段材料、物资需用计划2）完成各物资供应方的计划评估工作，及时向业主、监理通报3）根据各阶段材料需用计划，分期分批组织材料进场，并按规定进行堆放和储存4）工程所需材料进场后，应按规定进行验收和必需的见证取样试验，合格后方可用于工程中3.2.2机械设备准备（1）由于本工程施工工期紧迫，积极投入人力物力资源，施工中应充分发挥机械设备的利用率，对铝模板材料的垂直运输，可考虑采用塔吊进行2）保障设备生产能力的措施及配套专业人员对于进入本工程的所有机具设备验收。
在使用阶段必须进行定期的保养和检查3）根据本工程施工部署配备的施工机具设备,进行认真落实、保养和维护，根据施工进度要求，分期分批就位、调试经验收合格后，方可投入使用材料明细表如下：3.3、劳动力计划对施工阶段的主要劳动力配备确定，是根据计算及我司多年施工经验积累的数据综合确定的程序如下：每栋塔楼的劳动力计划表工种施工准备标准层管理人员11组长33安装工2727小 计31311、人员组成：安装拆除铝合金模板的工人，工程管理人员,工程安全监督人员2、安装拆除铝合金模板工人提供工艺训练及安全讲座：（1）安装拆除铝合金模板工人了解生产过程；（2）讲解该工程铝合金模板装拆的整个流程；（3）讲解铝合金模板安装基本要求及其质量控制；（4）讲解铝合金模板装拆过程及其注意事项；（5）讲解铝合金模板装拆安全注意事项铝合金模板成品工厂试安装完成四、施工工艺技术4.1施工部署1.针对本工程单体层数高、工期紧、任务重的特点，充分发挥我司的优势，组织精兵强将，利用我司的管理、技术、设备、资金、劳动力等优势，把本工程建设成业主满意的优质工程2.根据工程特点和施工管理实际情况，择优组建项目施工班组，根据业主要求，在工程施工中做到统一管理、协调、调度, 项目部在班组管理、生产计划安排、质量安全保证体系、成本核算、工程材料供应、现场后勤生活管理等方面采取积极有效的措施，以优质快速的完成该项目为目的。
3.根据合同要求的工期要求及各栋楼移交的先后顺序，施工到标准层即进行铝模施工4.2施工前期准备工作4.2.1交接准备及时就下述内容进行移交：1)合同要求的施工蓝图及设计变更；2)确认建筑物的建筑图和结构图一致4.2.2技术准备1)在收到施工图纸后，组织人员熟悉图纸，考虑划分施工接缝同时确定各分部分项工程的施工方法、材料规格，为翻样、加工创造条件2)编制本工程所需的各种计量器具需用计划，并报公司审批3) 测量仪器送专业机构进行校准，引测、复核标高、轴线、控制点4)准备本工程所需的规范、标准、图集等技术资料并确定其是否有效5)施工总平面布置时，严格按安全生产和文明施工等具体要求进行现场平面布置平面布置应满足施工工艺流程、工种间的配合、搭接要求，尽可能使场地布置紧凑，缩短运输路线和管线的距离及长度4.3确定铝模板设计方案设计理念（1）全部采用定型设计，工厂生产制作，模板工程质量优2）安全文明施工，以人为本，科学发展3）由于现场几乎没有制作加工工序，减少施工噪音，节能环保，功在千秋4）铝合金模板较钢模板轻，采快装拆体系，构件搬动轻便灵活，大大减少人工用量，便于施工管理5）铝合金模板是目前最先进的模板之一，施工企业形象好。
6）模板支撑体系简便稳固，促进安全文明施工7）设计先进的早快拆体系，加快了施工进度4.4梁模板设计 梁底支撑立杆间距1200mm，梁底中间铺板，梁底支撑铝梁100mm宽，布置在梁两侧铝板材4mm厚，模板整体厚度65mm，长度1000mm，肋间距300mm梁模板大样图4.5模板设计 顶板模板标准尺寸400×1200mm，局部按实际结构尺寸配置铝板材4mm厚板底设置单支撑200mm宽铝梁，支撑间距1200mm×1200mm布置4.6铝模板系统示意图梁板顶板部分模板示意图龙骨拆装示意图混凝土墙高拉力螺杆连接顶板留孔示意图4.7铝合金模板资源配置4.7.1铝合金模板与支撑体系配置除特别注明外，模板主系统为一套，其中楼板底支撑为四套，梁底支撑四套悬伸结构底支撑为四套4.7.2铝合金快装拆模板体系铝合金快装拆模板体系由楼板模板、梁底模、梁侧模、梁板顶撑、梁板支撑、阴角模、连接紧固销、钢支撑等构件组成，具体大样详见下图这些构件均由铝合金型材或型钢焊接而成，焊接质量好，强度高，外观形象好 常规楼板模板 带顶撑头的楼板模板带支撑头的梁底模板4.8测量方法4.8.1楼层轴线引测（1）对建筑物轴线控制采用内控法，配备一台激光铅垂仪和一台全站仪。
2）激光铅垂仪架设于投设控制点处，对中整平，开启激光电源，望远镜照准操作层接收孔，调整焦距，使激光束光斑集中于最小最亮点，在分划板上作出标记3）根据所测控制点在楼面上作出若干标记，用墨线弹出此条控制线，用钢尺沿控制线量出各墙、柱、梁轴线或边线所在位置，用墨线弹出，并用红油漆作好标识，以备复查4.8.2楼层标高引测①根据±0.000标高，在±0.00位置附近挂钢卷尺，根据所需的标高和钢尺读数画好标高控制线，即高程引测成功②通常用的方法是将作业层相对标高抬高500mm作为楼层控制标高4.9铝模板施工工艺及方法4.9.1主要施工顺序为加快施工进度，节省工期，减少塔吊工作量，结合工程的实际情况梁、楼板模板采用整体安装梁板、楼板模板安装完毕后再浇注砼模板采用铝模快拆施工工艺，模板及其支撑材料采用人工运输，大大节约了塔吊的工作量其主要施工顺序如下：结构找平，刷模板隔离剂，模板放线、安装、定位、校直，梁板模板安装；砼浇注后梁、板模板拆除；人工运输到上一层4.9.2铝模安装4.9.2.1混凝土浇注前的工作1、准备接收及安放（模板构件的安置）（1）模板卸下后必须按规格及尺寸堆放通常把模板分成25件一堆，安全地堆放在货架或托板上。
2）按照编号堆放排列整齐，以便于辨别3）叠放时必须保证底部第一块模板板面朝上4）把所有的销子、楔子、墙模连接件、PVC管、P.D.E.W板和特殊工具妥当地储存起来，在需要使用时再分发下去5）需以装箱单为依据检查构件，以确保构件全部到位2、水平测量（1）装配模板之前，应在装配位置上进行混凝土水平测量及水平修正2）所有水平测量都以T.B.M （临时水平基点）为基准3）所有测量记录由指定监督员存档保存4）测量时，通常在地板上画正（+）或负（-）来标记测量结果是行之有效的方法，这种方法不需要繁琐的书面语言来表达，且使监督员一眼就能判断出哪些地方需要修正5）沿墙线高出基准点的地方，应打磨到适当的水平高度沿墙线低于基准点的地方，需用胶合板或木头填塞模板至所需水平高度角部及墙中的低位必须要充分填塞，因为拚装好的模板将像桥一样跨过低位混凝土面高出基准点8mm 以上的，必须打磨至正确水平度6）砼浇筑后，平模外围起步板顶部也要进行水平测量，因为平模外围起步板的水平度会引起结构偏离中心线，这意味着模板不能保持其铅垂度7）为方便浇筑后调整平模外围起步板，应在其面上开椭圆的长形孔8）与混凝土面水平测量一样，平模外围起步板的测量记录也要由指定监督员存档保存。
同时偏差检测也应执行并记录存档3、放样（1）用于放样的模板系统布置图需由铝模公司设计部提供并校核认可2）放样线应连续穿过开口、阳角等至少150mm，这样便于控制模板在浇注前的正确位置3）基于参考点及放样点非常重要，需保护好并防止其移动或损坏4、控制/纠正偏差 （1）通过研究偏差及测量平模外围模板水平度，可以确定哪些位置是否需要进行修正工作2）如果平模外围起步板需要调整标高，可以逆时针拧松紧固螺栓，调整其至所需位置后再拧紧螺栓3）安装好垂直模板以后，立即检查阳模的垂直度，这将决定是否需要进一步采取措施控制偏差4）除了平模外围起步板的标高外，可用螺旋千斤顶和铁链来拉动模板以达到正确位置如需在墙厚方向调整模板，则可用可调支撑来进行5、安装模板（1）初始安装模板时，定位砖用钉子固定在混凝土面上直到外角模内侧，以保证模板安装对准放样线 （2）所有模板都是从角部开始安装，这样可使模板保持侧向稳定角部一块模板就可以给很长的墙模提供足够的侧向支撑3）安装模板之前，需保证所有模板接触面及边缘部已进行清理和涂油4）当角部稳定和内角模按放样线定位后继续安装整面墙模为了拆除方便，墙模与内角模连接时销子的头部应尽可能的在内角模内部。
5）封闭模板之前，需在墙模连接件上预先外套PVC 管，同时要保证套管与墙两边模板面接触位置要准确，以便浇注后能收回对拉螺丝6）当外墙出现偏差时，必须尽快调整至正确位置，这只需将外墙模在一个平面内轻微倾斜，如果有两个方向发生垂直偏差，则要调整两层以上，一层调整一个方向不要尝试通过单边提升来调整模板的对齐,如果存在较大的偏差，需要凿打部分砼以达到业主要求7）一次提升中，在垂直方向上最大8mm 已足够6、安装板模（1）安装墙顶边模和梁角模之前，在构件与混凝土接触面处涂脱模剂2）墙顶边模和边角模与墙模板连接时，应从上部插入销子以防止浇筑期间销子脱落安装完墙顶边模，即可在角部开始安装板模，必须保证接触边已涂脱模剂3）板梁用于支撑板模，在大多数情况下，应按板模布置图组装板梁用135mm 销子和两条筋条将板梁组合件同相邻的两个板支撑梁连接起来4）把工具式立柱朝横梁方向安装在预先安装好的横梁组件上，当拆除工具式立柱时这可保护其底部5）用工具式立柱提升横梁到适当位置通过已在角部安装好的板模端部，用销子将梁和板模连接6）保证安装之前板支撑梁边框已涂完油7）每排第一块模板已与墙顶边模和支撑梁连接第二块模板只需与第一块板模相连。
第二块模板不与横梁相连是为了放置同一排的第三块模板时有足够的调整范围，把第三块模板和第二块模板联接上后，把第二块模板固定在横梁上用同样的方法放置这一排剩下的模板8）可以同时安装许多排，铺设钢筋之前在顶板模面上完成涂油工作9）顶板安装完成以后，应检查全部模板面的标高，如果需要调整则可在工具式立柱底部加垫块调整水平度10）安装楼板模板时为施工人员提供工作凳子，见下图：7、安装平模外围起步板（1）在有连续垂直模板的地方，如电梯井、外墙面等，用平模外围起步板将楼板围成封闭的一周并且作为上一层垂直模板的连接组件2）第一层浇注以后，二层平模外围起步板都是必须的，一个用以固定在前一层未拆的模板上，另一个固定在墙模的上部围成楼板的四周3）浇筑完了后保留上部平模外围起步板，作为下层墙模的起始点4）平模外围起步板与墙模板连接，安装平模外围起步板之前确保已进行完清洁和涂油工作在浇筑期间为了防止销子脱落，销子必须从墙模下边框向下插入到平模外围起步板的上边框5）平模外围起步板上开16.5mm 的椭圆孔，浇筑之前，将M16 的螺栓安装在紧靠槽底部位置，这些螺栓将锚固在凝固的砼里浇筑后，如果需要可以调整螺栓来调节平模外围起步板的水平度，这也可以控制模板的垂直度。
6）平模外围起步板的定位，用吊线来检查平模外围起步板的定位：直的平模外围起步板可以保证下一层墙模的直线度7）对齐平模外围起步板方法，用带PVC套管的横拉杆固定背楞，且以后用于安装工作台在两个平模外围起步板的交接处，利用B.K.S. （固定在护板下冀缘的上部）以保证连接处平齐8、浇筑前需检查的项目（1）所有模板应清洁且涂有合格脱模剂2）确保墙模按放样线安装3）检查全部开口处尺寸是否正确并无扭曲变形4）检查全部水平模（顶模和梁底模）是水平的5）保证板底和梁底工具式立柱是垂直的，并且工具式立柱没有垂直方向上的松动6）检查墙模和柱模的背楞和斜支撑是否正确7）检查对拉螺丝、销子、楔子保持原位且牢固8）把剩余材料及其它物件清理出浇筑区9）确保悬挂工作平台支撑架可靠固定在混凝土结构上4.9.2.2浇筑混凝土期间1、混凝土浇注期间的维护（1）混凝土浇注期间至少要有两名操作工随时待命于正在浇注的墙两边检查销子、楔子及对拉螺丝的连接情况2）销子、楔子或对拉螺丝滑落会导致模板的移位和模板的损坏，受到这些影响的区域需要在拆除模板后修补2、浇筑期间注意事项：（1）由于振动引起销子/楔子脱落2）由于振动引起横梁/平模支撑头相邻区域的下降滑移。
保证特殊区域全部的支撑完好，特别是墙模、柱模、梁模及其支撑不能移位3）窗口开口处等位置混凝土有无溢出4）待命操作工必须要有以下工具（在手边）：销子和楔子、可调整支撑、水泥钉、木工锯和小锤、一些做附支撑垫块的短木条，（如果需要）4.9.2.3混凝土浇注后的具体事项GB50204-2002混凝土结构工程施工质量验收规范底模拆除时的混凝土强度要求：构件类型构件跨度(m)达到设计的混凝土立方体抗压强度标准值的百分率(%)板≤2≥50＞2，≤8≥75＞8≥100梁、拱、壳≤8≥75＞8≥100悬臂构件――≥100注：为保证混凝土质量，混凝浇筑施工时需增加三组同条养护立方体试块，拆除底模前需先进行此试块试压检测，或者现场进行回弹仪检测，强度满足上表要求后报监理工程师批准方可进行拆除1、拆除墙模板（1）根据工程项目的具体情况决定拆模时间，一般情况下24小时后可以拆除墙模2）拆除墙模之前保证以下部分已拆除：所有钉在混凝土板上的垫木、横撑、背楞、 模板上的销子和楔子、在外部和中空区域拆除销子和楔子时要特别注意安全问题另外在拆模期如果不够重视收集材料，则会在短时间内丢失大量的销子和楔子3）应该从墙处开始拆模工作，拆模尽可能的着手抽取对拉螺丝的工作，如果拆除早，只需要很小力量和很少的时间。
4）在外墙上安装户外脚手架(该部分详见《脚手架安全施工专项施工方案》)也是很重要的，因为要在上面进行下层模板的安装拆除对拉螺丝时要保证把它整齐的放在适当的区域，为下一层安装工作做准备5）所有部件拆下来以后立即进行清洁工作，越早清洁越好要拆除的一排上的第一块模板因为与其它相邻模板有连接所以较难拆除，如果浇筑之前进行了适当的清洁和涂油工作并且使用了拆模专用拉杆，则很容易拆除模板剩余模板如在使用前已清洁和涂油，利用拆模专用拉杆将很容易拆除相邻模板6）拆除墙模板的同时可以开始拆除套管同拆除对拉螺丝一样，从墙上拆除的时间越早消耗的时间越少，也可以减少损坏，由此每个套管能够获得最大的利用率长鼻捏钳拆除套管当拆除时保证把套管储存在箱子里，以备下一次使用7）当把模板转移到另一个地方时，做好标识并合理堆放在适当的地方，这将非常有利于下次墙模的安装并且可防止工作出现混乱拆除外墙时要特别注意工作平台支撑的安装 2、拆除梁模板（1）根据工程项目的具体情况决定拆模时间，一般情况下48小时后可以拆除梁侧模板2）72小时后可以拆除梁底模板2）拆除梁模之前保证以下部分已拆除：所有钉在模板上的销子和楔子梁侧模板上的拉力丝孔。
3、拆除顶模（1）拆除时间根据每个工程项目的具体情况来设定，一般情况下72个小时以后可以拆除顶模2）拆除工作从拆除板梁开始，拆除135mm 销子和其所在的板梁上的梁模连接杆紧跟着拆除板梁与相邻顶板的销子和楔子然后可以拆除板梁拆除工作开始之前应架设工作平台以保证安全3）每一列的第一块模板被搁在墙顶边模支撑口上时，要先拆除邻近模板，然后从需要拆除的模板上拆除销子和楔子，利用拔模具把相邻模板分离开来在没有板梁而模板是从一墙跨到另一墙的地方，要先拆除有支撑唇边的墙顶边模只能拆除有拆除标志的部件的销子和楔子顶模比墙模与混凝土接触时间更长，除非浇筑之前有适当的清洁和涂油工作，否则顶模更不容易脱开拆除下来的模板应立即进行清洁工作很明显拆除顺序是由安装顺序决定的4、清洁、运输及叠放模板（1）清除污物,所有部件拆下来以后立即用刮刀和钢丝刷清除污物钢丝刷只用于模板边框的清洁2）耽误清洁时间越长，清洁越困难通常最好是在拆除的地方立即进行清洁工作5、传送模板推荐三种方法转运到下一层：（1）重量、尺寸很大的整体大模板通过就近楼梯转运2）通过中空的地方转运，例如电梯井3）通过顶板上的预留孔洞，运输完模板后再浇混凝土封住。
针对本工程，经与项目沟通后，确定采用第2、3种方法来传送模板6、堆放清除完的模板运到下一个安装点以后，以正确的顺序叠放在合理的地方分门别类合理地堆放模板，做出鲜明的标识，对下一轮模板的安装有很大的帮助，除此以外还可以防止混乱及引发不必要的问题7、拆除平模外围起步板只拆除与墙模板下部相连的平模外围起步板，上部平模外围护不拆除而用于支撑下一层的墙模墙模拆除以后，去除锚固螺栓，拆下下层平模外围起步板，然后进行清洁和涂油工作，以备下次使用锚固螺栓每次使用后都要用钢刷清洁每一层平模外围起步板都跨层使用8、拆除墙爬墙架和工作平台(该部分详见《脚手架安全施工专项施工方案》)安装后梁模板编号模板支撑安装后的铝梁板楼面铝模板楼梯安装后的电梯井铝模板9、重复上述步骤，即可完成一层楼的模板施工10、该铝合金模板系统工艺提示如下：（1）工人必须配戴安全帽及安全鞋，如在外墙工作，必须配戴安全带2）搬运对象时，必须使用正确动作避免拉伤，及避免令物件松跌3）按照铝模安装图则、模板模编号及次序安装4）将已准备安装之铝板，清理水泥浆及油上板模油5）当安装首件铝模板，需作暂时稳固(如：使用铁线索紧结构钢筋)6）当板模持续安装，需保持临时稳固措施(如：使用单顶喉筒等) 。
7）当持续封嵌板模程序，可借用墙模穿墙丝，将整幅铝板模临时稳固8）安装楼面，需使用合适高度工作台或铁椅9）参照铝模板安装图则，安装楼面10）当楼面铝模板尚未完成，严禁于楼面寄存物料11）当楼面铝模尚未完成，严禁其它工人于楼面走动12）铝模板安装完成后，需作微调墙身垂直及楼面水平等13）“铁尖”及“铁片” 不可乱放，所有零散对象需放进桶内14）由下层转运上层之铝模板不可乱放及按次序摆放15）当拆卸楼面时，必须由外拆至内，避免铝模板由窗外跌下16）如外墙铝模板需使用工作台暂放，必须令其安稳，如细小铝模板，必须放进单位内五、施工质量安全保证措施5.1质量保障措施5.1．1质量标准（1）铝模第一次安装前，应对加工和购进的构配件及材料等进行全面的查核验收检查验收内容包括：原材料的检验，配件结构尺寸，焊缝检查以及支撑构件，配合件的各项功能的检查，符合设计要求后，方可使用2）面板拼缝必须在1mm 以内，并且所有拼缝均需用腻子嵌填3）拼合板处平整度小于2mm4）模板平面平整度，用2m直尺检查不大于2mm5）支承面高度误差，允许偏差±5mm6）轴线位移，允许偏差±5mm7）截面尺寸±2mm8）模板桁架最大挠度5mm。
9）混凝土墙面实测结果平整度、垂直度均≤5mm10）模板脱模、移动、组装、校正过程中，要严密观察、精心操作，不得出现碰磕、摩擦、拉(顶)裂出模的墙体砼，造成碰缺、摩痕、裂缝等缺陷5.1.2质量控制项目及检查方式5.1.2.1主控项目（1）安装现浇结构的上层模板及其支架时，下层楼板应具有承受上层荷载的承载能力，或加设支架；上下层支架的立柱应对准，并铺设垫板检查数量：全数检查检验方法：对照模板设计文件和施工技术方案观察2）在涂刷模板隔离剂时，不得沾污钢筋和混凝土接槎处检查数量：全数检查检验方法：观察5.1.2.2一般项目（1）模板安装应满足下列要求：模板的接缝不应漏浆；在浇筑混凝土前，模板内不应有积水；模板与混凝土的接触面应清理干净并涂刷隔离剂；浇筑混凝土前，模板内杂物应清理干净；（2）对跨度不小于4m 的现浇钢筋混凝土梁、板，其模板应按要求起拱检查数量：按规范要求的检验批（在同一检验批内，对梁，应抽查构件数量的10％，且不应少于3 件；对板，应按有代表性的自然间抽查10％，且不得小于3 间检验方法：水准仪或拉线、钢尺检查3）固定在模板上的预埋件、预留孔洞均不得遗漏，且应安装牢固其偏差应符合附表1的规定；检查数量：按规范要求的检验批(对梁、柱，应抽查构件数量的10％，且不应少于3 件；对墙和板，应按有代表性的自然间抽查10％，且不得小于3间)。
5.1.2.3现浇结构模板安装偏差控制现浇结构模板安装的偏差应符合表1 的规定检查数量：按规范要求的检验批(对梁、柱，应抽查构件数量的10％，且不应少于3 件；对墙和板，应按有代表性的自然间抽查10％，且不得小于3间)现浇结构模板安装允许偏差和检验方法见表1：（检验方法：检查同条件养护试块强度试验值检查轴线位置时，应沿纵、横两个方向量测，并取其中的较大值5.1.2.4模板垂直度控制（1）对模板垂直度严格控制，在模板安装就位前，必须对每一块模板线进行复测，无误后，方可模板安装2）模板拼装配合，工长及质检员逐一检查模板垂直度，确保垂直度不超过3mm，平整度不超过2mm；（3）模板就位前，检查顶模位置、间距是否满足要求5.1.2.5顶板模板标高控制每层顶板抄测标高控制点，测量抄出混凝土墙上的500mm线，根据层高及板厚，沿墙周边弹出顶板模板的底标高线5.1.2.6模板的变形控制（1）浇筑混凝土时，做分层尺竿，并配好照明，分层浇筑，层高控制在500以内，严防振捣不实或过振，使模板变形；（2）门窗洞口处对称下混凝土；（3）模板支立后，拉水平、竖向通线，保证混凝土浇筑时易观察模板变形，跑位；（4）浇筑前认真检查螺栓、顶撑及斜撑是否松动；（5）模板支立完毕后，禁止模板与脚手架拉结 ；5.1.2.7模板的拼缝、接头模板拼缝、接头不密实时，用塑料密封条堵塞。
5.1.2.8窗洞口模板在窗台模板下口中间留置2个排气孔，以防混凝土浇筑时产生窝气，造成混凝土浇筑不密实5.1.2.9与安装配合合模前与钢筋、水、电安装等工种协调配合，合模通知书发放后方可合模5.1.2.10浇筑时的保护混凝土浇筑时，所有墙板全长、全高拉通线，边浇筑边校正墙板垂直度，每次浇筑时，均派专人专职检查模板，发现问题及时解决5.1.2.11模板编号为提高模板安装效率，事先按工程轴线位置、尺寸将模板编号，以便定位使用拆除后的模板按编号整理、堆放安装操作人员应采取定段、定编号负责制5.1.2.12脱模剂及模板堆放、修补（1）铝模板选择水性脱模剂，在安装前将脱膜剂刷上，防止过早刷上后被雨水冲洗掉2）模板贮存时，其上要有遮蔽，其下垫有垫木垫木间距要适当，避免模板变形或损伤3）装卸模板时轻装轻卸，严禁抛掷，并防止碰撞，损坏模板周转模板分类清理、堆放4）拆下的模板，如发现翘曲，变形，及时进行修理破损的板面及时进行修补5.1.3质量保证措施（1）铝模板及其支架设计按有关规定设计，必须具有足够的强度、刚度和稳定性2）严格按设计方案、企业标准加工制作和装配3）制定严格的测量控制方案 （4）建筑物的阴阳角及特殊轴线，每层拆模后均后弹线。
5）模板与砼墙面间粘贴泡沫塑料条防止漏浆6）每层脱模后，仔细清理并涂刷专用脱模剂7）及时观测水平度和垂直度，发现偏移及时纠正8）在铝模板安装、使用中，有针对性的实行各级、各阶段的检查、验收制度9）模板组装过程中，各班组应认真的自检、复检，最后经施工总包方联合验收认可之后才能使用10）在管理中实行合同责任制，各级管理中制订具体的经济奖惩制度，签订合同，责任落实到人，做到有章可循，有合同可依具体内容采用检查评分的形式进行11）模板施工中必须配备具有安全技术知识、熟悉规范的专职安全、质量检查员12）模板脱模剂应该满刷模板13）梁底顶撑必须在梁的强度达到规范要求后方可拆除，其中悬挑结构必须达到100%5.2安全文明保障措施5.2.1危险源辨识及防护措施作业项目危险源对策伤害类型人员新增操作人员未进行安全培训和交底，不了解模板加工、堆放、运输、吊装、拆除等作业过程安全管理要求；现场随机抽查，询问受训情况和掌握情况，记录姓名工种等信息，查找相关教育、培训、交底等书面资料综合事故模板加工人员对新型模板体系的加工机械的性能应熟悉；观察工人操作方法，查询上岗证等材料机具伤害对高空作业人员身体状况进行检查或测试；现场抽查和询问高处坠落分包作业队应有；分包架子工未持有效安全上岗证作业；检查队伍资质和人员上岗证，证、人同一、有效高处坠落/坍塌材料背楞、插销、螺栓等连接件从非正规厂家进货未检验合格就使用；对材料进行表象检查和使用情况调查，并检查进货单和相关检验材料坍塌模板支撑架料钢管壁薄、插销含碳量高仍用作承重结构支撑未制止；现场检查及查厂家提供和现场抽样送检的检验报告坍塌铝模板板面强度不够仍用作承重结构底模未制止、未纠正；现场检查及查相关资料坍塌吊装模板用的钢丝绳断股未更换；现场检查及查相关资料物体打击环境刮六级以上大风未暂停模板吊装，下大雨后未对作业面上积水进行处理干后再作业；现场检查及查相关资料物体打击/高处坠落铝模板下雨后铝模板的存放场地下沉未将存放的模板转移至安全区域；现场检查坍塌/物体打击铝模板临时堆放在非承重结构上，在承重结构上堆放的模板超重；现场检查及查相关资料坍塌/物体打击没有支腿的定型模板，安装时未放稳就受力；现场检查物体打击模板吊装经过区域下面有其它人员在作业且无人指挥吊装现场检查及查交底书、教育培训等相关资料物体打击作业人员未系安全带，且临边防护不到位；现场检查及查培训教育记录等相关资料物体打击/高处坠落夜间照明灯光不足；现场检查及查交底书、教育培训等相关资料高处坠落/物体打击堆放在卸料平台上的模板超重；现场检查及查交底书、教育培训等相关资料坍塌5.2．2安全文明保障措施5.2.2.1管理制度（1）执行安全生产交底制度。
施工作业前，由工长向施工班组作书面的安全交底，施工班组长签字，并及时向全体操作人员交底2）执行施工前安全检查制各班组在施工前对所施工的部位，进行安全检查，发现隐患，经有关人员处理解决后，方可进行施工操作3）加强对施工人员的安全意识教育，提高自我防护意识，进场前对职工进行安全生产教育，以后定期不定期地进行安全生产教育，加强安全生产、文明施工的意识4）建立安全生产责任制定期组织安全生产检查，并建立安全生产评定制度根据安全生产责任制的规定，进行评比，对安全生产优良的班组和个人给予奖励，对于不注意安全生产的班组和个人给予处罚5.2.2.2施工措施（1）对参加模板工程施工的人员，必须进行技术培训和安全教育，使其了解本工程模板施工特点、熟悉规范的有关条文和本岗位的安全技术操作规程，并通过考核合格后方能上岗工作主要施工人员应相对固定2）严格按照操作规程施工作业3）模板施工人员应定期体检，经医生诊断凡患有高血压、心脏病、贫血、癫痫病及其他不适应高空作业疾病的，不得上操作平台工作4）浇筑混凝土前必须检查支撑是否可靠、螺杆是否松动浇筑混凝土时必须由模板支设班组设专人看模，随时检查支撑、螺杆是否变形、松动，并组织及时恢复。
5）安装模板时至少要两人一组进行安装，严禁模板非顺序安装,防止模板偏倒伤人6）用塔吊吊运模板时，必须由起重工指挥，严格遵守相关安全操作规程模板安装就位前需有缆绳牵拉，防止模板旋转不善撞伤人；垂直吊运必须采取两个以上的吊点，且必须使用卡环吊运不允许一次吊运二块模板7）严禁将梁顶撑与梁模板一起拆除，模板拆除时应分片，分区拆除，从一端往另一端拆除，严禁整片一起拆除8）模板在拆除时应轻放，堆叠整齐，以防止模板变形9）在电梯间进行模板施工作业时，必须层层搭设安全防护平台10）环保与文明施工现场模板加工垃圾及时清理，并存放进指定垃圾站做到工完场清整个模板堆放场地与施工现场要达到整齐有序、干净无污染、低噪声、低扬尘、低能耗的整体效果5.2.3应急预案5.2.3.1组织机构成立铝合金模板工程应急救援小组，办公地点设在总包项目部，领导小组下设5个救援专业组，即：应急救援组、后勤保障组、治安保卫组、技术分析组和善后处理组5.2.3.2应急救援小组职责1、指挥领导小组职责：（1）负责本单位“预案”的制定、修订和演练；（2）组建义务应急救援队，并组织实施救援行动；（3）检查督促做好模板工程的预防措施和应急救援的各准备工作；（4）发布和解除应急救援命令；（5）向公司分管领导、相关部门通报事故情况，配合上级有关部门人员进行事故调查，必要时向有关单位发出救援请求。
公司相关部门人员负责向新闻媒体、有关上级单位通报事故情况6）组织事故调查，总结应急救援工作经验教训2、应急救援组：负责人为生产经理，组员由安质部、施工技术部、综合部等有关人员组成，负责查明危险源，提出应急和补救措施；负责指挥义务应急救援队进行应急抢险工作3、后勤保障组：负责人为物资部主任，组员由物资部、综合部等有关人员组成，担负应急车辆、资金的调配以及抢险人员和伤员的生活必需品和救援、器材、物资的供应任务4、治安保卫组：负责人为党工委书记，组员由综合部等有关人员组成，担负保护事故现场，交通指挥，设立警戒，指导人员疏散5、技术分析组：负责人为总工程师，组员由安质部、施工技术部、物资部有关人员组成，负责收集有关设计、施工方案、作业指导书，工程日志和班前安全讲话等相关资料对有关设备、设施、器具、起因物（指导致事故发生的物质、物体）、致害物（指直接作用于人体引起伤害的物质、物体）、痕迹、现场遗留物等进行技术分析、检测和试验，提报事故报告6、善后处理组：负责人为党工委书记，组员由综合部、安质部等有关人员组成，负责伤亡人员家属接待和死亡人员的丧葬工作，核定抚恤、丧葬等费用，协助善后处理各项事宜5.2.3应急准备及措施（1）参加施工的所有人员，必须熟悉并认真执行本工种安全技术操作规程。
进入施工现场，应接受安全技术交底2）施工前应对上岗员工进行岗位培训，使上岗员工熟知该分项分部工程的应急预案，并组织演练，验证应急准备工作和预案实施效果，提高实战中自防自救能力5.2.4应急响应程序（1）事故发生后，如有人员受伤，当事人或发现人应立即拨打120救护车到事故现场救护人员2）同时，当事人或发现人应立即向作业队负责人报告，并采取应急措施，防止事态扩大，减少事故损失a）向内部报警，简述：出事地点、时间、情况、报警人姓名b）向外部报警，详细准确报告：出事地点、时间、单位、、事态状况及报告人姓名、单位、地址、3）作业队负责人接到报告后，组织有关人员对发生事故的地段设栏防护，严禁闲杂人员出入，保护现场，同时向应急救援领导小组报告4）应急领导小组接到报警后，及时启动应急措施，应急领导小组成员立即到现场，并按各自的职责开展应急救援工作5）如事故等级构成大事故或有人员死亡，应急领导小组应及时通知公司应急救援指挥办公室和公司总经理公司应急救援小组成员达到现场后，按各自的职责开展应急救援工作6）紧急事故处理结束后，事故发生所在单位的负责人应在24小时内写出《事故调查报告》上报公司安全质量部，并妥善处理后事宜。
六、计算书及相关图纸6.1计算依据6.1.1材料性质 铝合金部分：6061-T6铝合金GB/T 6892-2006弹性模量E（Mpa）70×103抗拉强度σb（Mpa）260许用弯曲应力σs（Mpa）143-208 (0.55-0.8)σb许用切应力τ（Mpa）85.8-114.4（0.6-0.8）σs6.1.2型钢部分 GB 50017-2003：Q235弹性模量 E=205000Mpa强度设计值[σ]=215Mpa6.2荷载计算6.2.1 参数说明： 铝合金模板型材是400mm宽，边框厚度65mm，面板厚度4mm，肋间距300mm 计算墙体厚度按最大尺寸400mm计算，楼板厚度按150mm计算，其标准层高按3150mm计算.6.2.2楼面施工竖向荷载 模板自重标准值：250N/m2 钢筋混凝土楼板自重标准值：0.18 X 25000N/m2 =4500 N/m2 振捣混凝土时产生的施工活荷载标准值：2500N/㎡ 跨中集中荷载标准值：2500N6.2.3墙体施工侧向荷载 新浇混凝土作用于模板的最大侧压力标准值取F=50KN/㎡ 倾倒混凝土时对墙面模板产生的水平荷载标准值取: 6 KN/㎡6.3截面特征6.3.1 模板铝型材截面Ix=1154137.83 ex1=45.25 mm,ex2=49.75 mm,故有： 由设计软件solidworks2011知，该截面的抗弯截面系数Wx=Ix/ex2=1154137.83 /49.75mm=23198.756.3.2 顶板背肋（腹板厚度5mm） Ix = 84601.26 ex1=22.16mm,ex2=17.84mm,故有：抗弯截面系数Wx=Ix/ex1= 84601.26/22.16 = 3817（上部受压翼缘)抗弯截面系数Wx=Ix/ex1= 84601.26/17.84 = 4742（下部受拉翼缘) 6.3.3 墙板背肋(板厚3.5mm）Ix = 14.79×104 ex1=22.1mm,ex2=27.9mm,故有：抗弯截面系数Wx=Ix/ex2= 14.79×104/27.9 = 5301.086.3.4 支撑梁（龙骨）Ix = 668091.46 ex1 = 19.56,ex2=45.44mm,故有：抗弯截面系数Wx=Ix/ex2= 668091.46/45.44 =14702.726.3.5 工具式立柱（支撑立柱）D=48mm t=3mm [σ]=215Mpa 6.4 楼面铝合金模板设计6.4.1楼面模板抗弯强度验算 楼面模板为宽度400mm，翼缘高度为65mm,板厚为4mm的槽型简支梁计算，楼面模板的支撑间距为1200m 面板抗弯强度应按下式计算： 式中 ───最不利弯矩设计值，取均布荷载与集中荷载分别作用时计算 结果的大值； ───净截面抵抗矩，按本规范表4—1查取； ─── 铝合金材料的抗弯强度设计值。
表4—1 铝合金模板标准面板力学性能参考表模板宽度(mm）截面积A(mm2)X轴截面惯性矩Ix(mm4)截面最小抵抗矩Wx(mm3) 截面简图4002544.21031495.220406.93502344.2997563.620159.43002144.2957351.919852.5注：表中为常用标准模板，模板面板厚度4mm，侧边肋高度65mm施工荷载为均布线荷载标准值：静载qd =（0.250+4.50）X 0.4 X 0.9 = 1.71 KN/M活载ql = 2.5 X 0.4 X 0.9 = 0.9 KN/M施工活荷载为均布线荷载设计值：Q1 = 1.2 X 1.71 + 1.4 X 0.9 = 3.312 KN/M与均布施工荷载组合的夸中最大弯矩设计值M1M1=Q1 * L2/8=3.312 X 1.22 / 8=0.596 KN.M施工活荷载为集中荷载时与集中施工荷载组合的夸中最大弯矩值M2M2=qd * L2/8+PL= 1.2 X 1.71 X 1.22 / 8 + 1.4 X 2.5 X 1.2/4=1.42 KN.M梁跨中最大弯矩值取M1与M2的最大值Mmax = 1.42 KN.Mσ = Mmax/Wn =1.42X106 / 20406.9 = 69.58 MPa < [σs]min=143 MPa满足强度设计要求6.4.2 楼面模板挠度验算挠度应按下列公式进行验算：验算挠度时不考虑可变荷载值，仅考虑静荷载标准值，故作用效应的线荷载标准值如下：qd = 1.71 KN/M按两端简支，受均布荷载计算有：ω= 5X1.71X12004/(384 X 70000 X 1031495)=0.64mm < 1200/400=3mm即挠度满足要求6.5 楼面模板支撑梁验算6.5.1 支撑梁抗弯强度验算支撑梁按简支梁计算，支撑梁跨度为l=1200mm， 支撑梁尺寸：宽度100mm，翼缘高度为65mm,板厚为4mm的槽型简支梁 Ix = 668091.46 ，Wx=14702.72 支撑梁验算所取施工活荷载为1.5KN/M2,混凝土楼板及模板自重4.5 KN/M2 由楼面模板通过其两端翼缘以集中荷载传给支撑梁，集中荷载间距400mm 集中荷载P1=(1.2X0.4)X(1.2X4.5+1.4X1.5)=3.6KN(自支座开始4个P1均布于支撑梁）则支撑梁跨中最大弯矩设计值Mmax=0.4X3.6=1.44KN.M支座处最大剪力设计值V=P1=3.6KNσ=Mmax/Wx=1.44 X106/14702.72 = 97.8Mpa <[σs]min=143 MPa 抗弯强度满足要求。
6.5.2 支撑梁挠度验算验算挠度时不考虑可变荷载值，仅考虑静荷载标准值，故作用效应的线荷载标准值如下：Pk = 1.2X0.4X4.5=2.16 KNω= P*a*L2*(3-4(a/L)2)/24EI =2.16X103X400X12002X(3-4X(400/1200)2)/(24X70000X668091) =0.43mm < 1200/400=3mm故挠度满足要求6.6工具式立柱（顶撑）验算6.6.1 长细比验算立柱为轴心受压构件，承受的最大压力N为其上支撑梁支座传来的支座反力，则N=3P1=3X3.6=10.8KN (楼面施工活荷载仍取1.5KN/M2)工具式立柱（顶撑）采用φ50X3钢管，fy=235 Mpa, f=215Mpa A。
