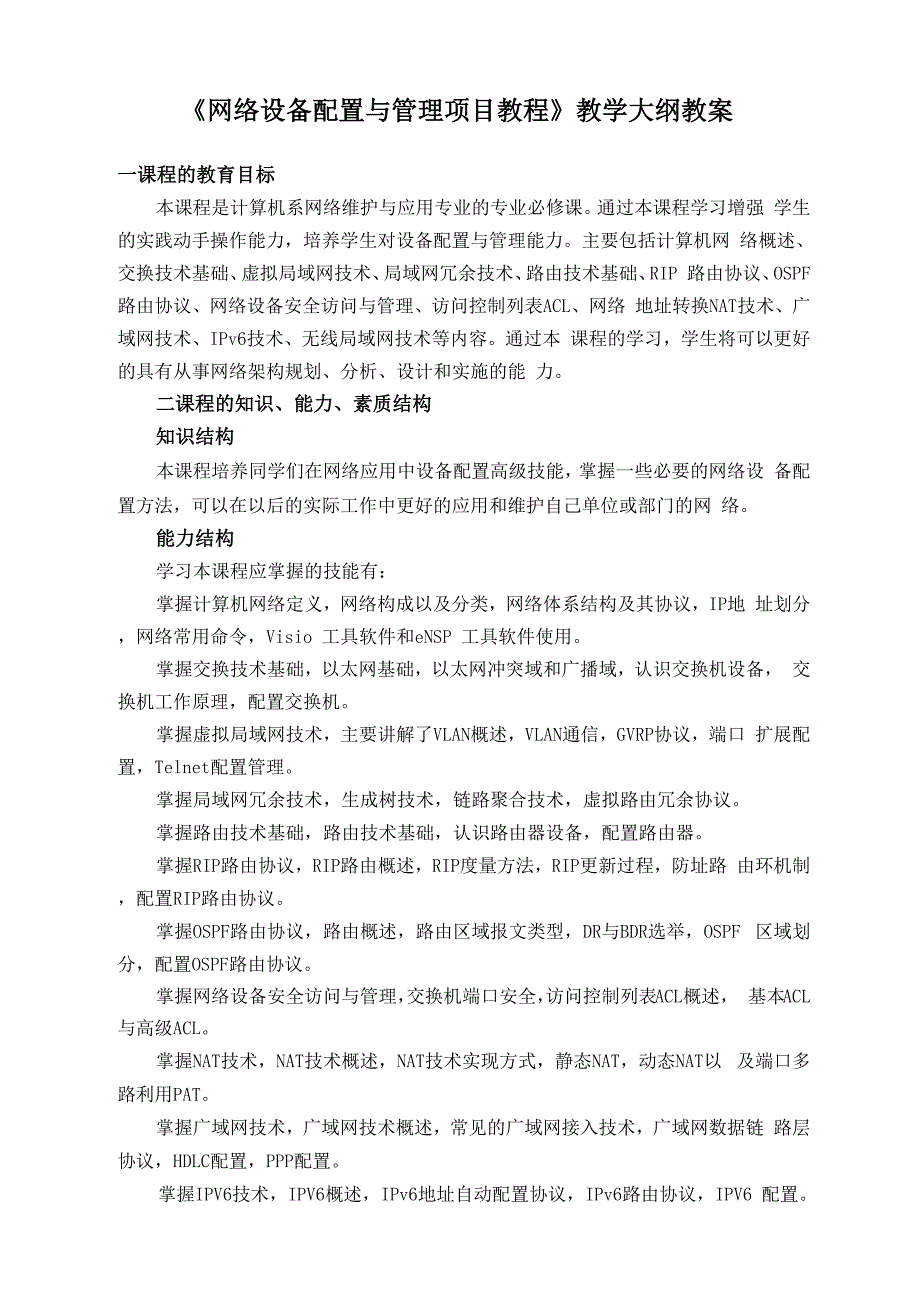

《网络设备配置与管理项目教程》教学大纲教案一课程的教育目标本课程是计算机系网络维护与应用专业的专业必修课通过本课程学习增强 学生的实践动手操作能力，培养学生对设备配置与管理能力主要包括计算机网 络概述、交换技术基础、虚拟局域网技术、局域网冗余技术、路由技术基础、RIP 路由协议、OSPF路由协议、网络设备安全访问与管理、访问控制列表ACL、网络 地址转换NAT技术、广域网技术、IPv6技术、无线局域网技术等内容通过本 课程的学习，学生将可以更好的具有从事网络架构规划、分析、设计和实施的能 力二课程的知识、能力、素质结构知识结构本课程培养同学们在网络应用中设备配置高级技能，掌握一些必要的网络设 备配置方法，可以在以后的实际工作中更好的应用和维护自己单位或部门的网 络能力结构学习本课程应掌握的技能有：掌握计算机网络定义，网络构成以及分类，网络体系结构及其协议，IP地 址划分，网络常用命令，Visio 工具软件和eNSP 工具软件使用掌握交换技术基础，以太网基础，以太网冲突域和广播域，认识交换机设备， 交换机工作原理，配置交换机掌握虚拟局域网技术，主要讲解了VLAN概述，VLAN通信，GVRP协议，端口 扩展配置，Telnet配置管理。
掌握局域网冗余技术，生成树技术，链路聚合技术，虚拟路由冗余协议掌握路由技术基础，路由技术基础，认识路由器设备，配置路由器掌握RIP路由协议，RIP路由概述，RIP度量方法，RIP更新过程，防址路 由环机制，配置RIP路由协议掌握OSPF路由协议，路由概述，路由区域报文类型，DR与BDR选举，OSPF 区域划分，配置OSPF路由协议掌握网络设备安全访问与管理，交换机端口安全，访问控制列表ACL概述， 基本ACL与高级ACL掌握NAT技术，NAT技术概述，NAT技术实现方式，静态NAT，动态NAT以 及端口多路利用PAT掌握广域网技术，广域网技术概述，常见的广域网接入技术，广域网数据链 路层协议，HDLC配置，PPP配置掌握IPV6技术，IPV6概述，IPv6地址自动配置协议，IPv6路由协议，IPV6 配置掌握无线局域网技术，WLAN技术概述，DHCP动态获取IP地址协议，WLAN 配置素质结构本课程可以使网络专业的学生更好的理解网络设备配置情况，并很好的配置 与管理网络设备，同时增强网络安全意识，可以更的维护与管理网络设备三 课程的内容、结构框架和基本要求、学时分配项目一计算机网络概述，主要讲解了计算机网络定义，网络构成以及分类， 网络体系结构及其协议，IP地址划分，网络常用命令，Visio工具软件和eNSP 工具软件使用。
项目二交换技术基础，主要讲解了以太网基础，以太网冲突域和广播域， 认识交换机设备，交换机工作原理，配置交换机项目三虚拟局域网技术，主要讲解了 VLAN概述，VLAN通信，GVRP协议， 端口扩展配置，Telnet配置管理项目四局域网冗余技术，主要讲解了生成树技术，链路聚合技术，虚拟路 由冗余协议项目五 路由技术基础，主要讲解了路由技术基础，认识路由器设备，配置 路由器项目六RIP路由协议，主要讲解了 RIP路由概述，RIP度量方法，RIP更新 过程，防址路由环机制，配置RIP路由协议项目七OSPF路由协议，主要讲解了路由概述，路由区域报文类型，DR与 BDR选举，OSPF区域划分，配置OSPF路由协议项目八网络设备安全访问与管理，主要讲解了交换机端口安全，访问控制 列表ACL概述，基本ACL与高级ACL项目九NAT技术，主要讲解了 NAT技术概述，NAT技术实现方式，静态NAT， 动态NAT以及端口多路利用PAT项目十广域网技术，主要讲解了广域网技术概述，常见的广域网接入技术， 广域网数据链路层协议，HDLC配置，PPP配置项目^一 IPV6技术，主要讲解了 IPV6概述，IPv6地址自动配置协议，IPv6 路由协议，IPV6配置。
项目十二 无线局域网技术，主要讲解了 WLAN技术概述，DHCP动态获取IP 地址协议，WLAN配置四课程适应的专业及对象本课程适应计算机网络技术专业三年制高职学生 五课程的考核方式1本课程全部为理论教学2成绩分数分配：平时成绩（40）+理论考试1、什么是系统集成？系统集成可以分为哪几类？答：所谓系统集成（SI, System Integration），就是通过结构化的综合布线系统和计算机 网络技术，将各个分离的设备（如个人电脑）、功能和信息等集成到相互关联的、统一和协调 的系统之中，使资源达到充分共享，实现集中、高效、便利的管理系统集成可分为设备系统集成和应用系统集成两大类设备系统集成也可分为智能建筑系统 集成、计算机网络系统集成、安防系统集成2、 简述计算机网络系统集成的定义答：所谓网络系统集成，是指根据应用的需要，将硬件设备、网络基础设施、网络设备、网 络系统软件、网络基础服务系统、应用软件等组织成为一体，使之成为能够满足设备目标并 具有优良性能价格比的计算机网络系统的过程3、 智能建筑的系统集成是借助于综合布线系统和计算机网络技术 ，以构成智能建筑BA（Building Automation，楼宇自动 化）、OA（Office Automation，办公自 动化）、和 CA（CommunicationAutomation，通信自动化）三大要素作为核心,将语音、数据和图像等信 号经过统一的筹划设计综合在一套综合布线系统中，并通过贯穿于大楼内外的布线系统和 公共通信网络为桥梁，以及协调各类系统和局域网之间的接口和协议，把那些分离的设备、 功能和信息有机地连成一个整体，从而构成一个完整的系统。
4、 什么是安防系统集成？安防系统包含哪些子系统？答：安防系统集成（Security System Integration）是指以搭建组织机构内的安全防范管理平台为 目的，利用综合布线技术、通信技术、网络互联技术、多媒体应用技术、安全防范技术、网 络安全技术等将相关设备、软件进行集成设计、安装调试、界面定制开发和应用支持安防系统集成实施的子系统包括门禁系统、楼宇对讲系统、监控系统、防盗报警、电子巡查、卡通、停车管理、消防系统、多媒体显示系统、远程会议系统5、试描述计算机网络系统的设计步骤和设计原则1、 请例举出5种计算机网络的组成硬件答：网卡、交换机、路由器、集线器、网线2、 根据覆盖的地理范围，计算机网络可以分为局域网、城域网 和广域网：根据链 路传输控制技术，计算机网络可以划分为总线争用网、令牌环网等类型3、 什么是计算机网络的拓扑结构？有线网络的拓扑结构有哪些？无线网络的拓扑结构有哪 些？答：拓扑(Topology)结构是将各种物体的位置表示成抽象位置在网络中，拓扑结构形象地 描述了网络的安排和配置，包括各种节点和节点的相互关系拓扑结构不关心事物的细节 也不在乎相互的比例关系，只将讨论范围内的事物之间的相互关系通过图形表示出来。
有线局域网的拓扑结构主要有星型、环型、总线型、树型、网状型、混合型等几种在WLAN中，主要网络结构只有两类：点对点Ad-Hoc对等结构和Infrastructure结构4、TCP/IP协议结构如何？试例举出三种常用的网络协议OSi模型 TCPflF协议集•Application;1!rrLFrApplicationPresentationf， ISessionTransport b iTransport —— fNetworkInternetData Link s Network AccessPhysical常用的网络协议包括：FTP、TCP、IP等协议5、 IP地址可以分为哪几类？有什么区别？答：IP地址分为A、B、C、D、E共5类地址，其中前三类是我们经常涉及的IP地址分辨一个IP是哪类地址可以从其第一个字节来区别A类地址的第一个字节在1到126之 间，B类地址的第一个字节在128到191之间，C类地址的第一个字节在192到223之间6、 如果我们学校分配的地址是一个C类地址222.192.168.0，全校需要分为10个子网，那 子网掩码应该是什么？发布时应记做何种形式？答：11111111.11111111.11111111.11110000,发布时记作 255.255.255.2407、 主机如何根据对方的IP地址获取MAC地址？答：ARP协议的程序则可以完成用目标主机的IP地址查到它的MAC地址的功能。
8、 什么是域名系统？域名服务的原理是什么？答：用IP地址来表示一台计算机的地址，其点分十进制数不易记忆由于没有任何可以联 想的东西，即使记住后也很容易遗忘.Internet上开发了一套计算机命名方案，称为域名 服务DNS (Domain Name Service)，可以为每台计算机起一个域名，用一串字符、数字和 点号组成，DNS用来将这个域名翻译成相应的IP地址有了域名，计算机的地址就很容易 记住和被人访问网络寻址是依靠IP地址、物理地址和端口地址完成的所以，为了把数据传送到目标 主机，域名需要被翻译成为IP地址供发送主机封装在数据报的报头中负责将域名翻译成 为IP地址的是域名服务器为此我们需要设置为自己服务的DNS服务器的IP地址9、 简述VLAN的划分方法和工作过程答：(1)根据端口来划分VLAN(2) 根据MAC地址划分VLAN(3) 根据网络层划分VLAN(4) 根据IP组播划分VLAN(5) 基于规则的VLAN工作过程略第三章1、 对计算机网络系统进行需求分析时主要包含哪些方面？答：（1）用户业务需求分析；（2） 用户性能需求分析；（3） 服务管理需求分析2、 计算机网卡的主要功能有哪些？答：网卡的功能主要包括：（1） 代表固定的网络地址（2） 数据转换（3） 数据的封装与解封（4） 链路管理（5） 编码与译码3、 集线器、交换机与路由器的工作原理有什么区别？答：集线器：（1）多端口的信号放大器；（2）不具有地址选择功能；（3）属于带宽共享型设 备。
交换机：（1）具有地址选择功能，根据MAC地址寻址；（2）属于带宽独享型设备路由器：（1）具有地址选择功能，根据IP地址寻址4、 三层交换机与二层交换机的工作原理有什么不同？答：第三层交换技术也称为IP交换技术或高速路由技术等第三层交换技术是相对于传统 交换概念而提出的传统的交换技术是在OSI网络参考模型中的第二层（数据链路层）进行操 作的，而第三层交换技术是在网络参考模型中的第三层实现了数据包的高速转发简单地说， 第三层交换技术就是第二层交换技术与第三层转发技术的结合5、 计算机网络的软件系统包括哪些？答：（1）操作系统（2） 邮件服务器系统（3） 数据库系统（4） ERP系统第四章1、 什么是双绞线？双绞线可以有哪些用途？答：所谓双绞线（twisted Wire）就是一对绞合在一起的相互绝缘的导线双绞线可以作为计算机主机之间的联接线路，或是用户机与端局交换机之间的通信 线路，也称作为传输线在低频传输时，双绞线的抗干扰性相当于或高于同轴电缆，但是超 过1MHz时，同轴电缆比双绞线明显优越2、 双绞线的性能指标有哪些？答：（1）衰减（Attenuation）（2） 近端串扰损耗（NEXT）（3） 直流环路电阻（4） 特性阻抗（Impedance）（5） 衰减与近端串扰比（ACR）（6） 综合近端串扰（Power Sun NEXT，PSNT）（7） 等效远端串扰（Equal Level FEXT，ELFEXT）（8） 传输延迟（Propagation delay）(9) 回波损耗(Return Loss, RL)3、 同轴电缆按用途可以分为哪几类？请简单描述网络同轴电缆和视频同轴电缆的特点。
答：同轴电缆从用途上分可分为基带同轴电缆（网络同轴电缆）和宽带同轴电缆（视频同轴 电缆）和射频同轴电缆其中视频同轴电缆和射频同轴电缆在技术指标上没有太大的区别网络同轴电缆根据其直径大小可以分为：粗同轴电缆与细同轴电缆细缆的直径为0.26 厘米，最大传输距离185米，使用时与50Q终端电阻、T型连接器、BNC接头与网卡相连， 线材价格和连接头成本都比较便宜，而且不需要购置集线器等设备，十分适合架设终端设备 较为集中的小型以太网络缆线总长不要超过185米，否则信号将严重衰减细缆的阻抗是 50 Q常有的视频同轴电缆有75-7，75-5，75-3，75-1等型号，特性阻抗都是75欧姆，以适 应不同的传输距离是以非对称基带方式传输视频信号的主要介质4、 光纤按材料可分为石英光纤和塑料光纤等；按折射率分布可分为突变型光纤 和渐变型光纤 等：按内部能传输的电磁场的总模数可分为多模光纤 和单模光纤： 按工作波长可分为短波长光纤和长波长光纤 5、 体现光纤性能的主要参数有哪些？答：（1）模场直径；（2）芯/包层同心度误差；（3）弯曲损耗；（4）光纤衰减；（5）色度色 散6、 光纤的永久连接有哪些方法？光纤的活动连接有哪些方法？答：永久性连接的称固定接头，使用熔接（热接）或冷接（接续子）； 活动接头为或接头（机械接头），用砝琅盘、FC/PC、SC等活动连接器。
第五章1简述综合布线的优点答：综合布线优点主要表现在具有兼容性、开放性、灵活性、可靠性、先进性和经济性，而 且在设计、施工和维护方面给人们带来了许多方便2综合布线系统由哪几部分构成？答：（1）工作区子系统（办公室内部布线等）2 ）水平配线子系统（同一楼层布线）3） 垂直干线子系统（楼层间垂直布线）4） 设备间子系统（设备管理中心布线）5） 管理子系统（楼层机柜等的布线）6） 建筑群子系统（建筑物间布线）3简述综合布线系统的设计等级答：智能建筑与智能建筑园区的工程设计，应根据实际需要，选择适当型级的综合布线系统， 一般定为如下3种不同的布线系统型级：基本型综合布线系统、增强型综合布线系统和综合 型综合布线系统4在设计综合布线系统时，应遵从哪些原则？答：(1)标准化原则；(2) 实用性原则；(3) 灵活性原则；(4) 模块化原则；(5) 可扩充性原则；(6) 经济性原则5工作区子系统的设计有哪些步骤？答：(1)确定信息点数量；(2)确定信息插座数量；(3)确定信息插座的安装方式6配线子系统设计有哪些要求？答：配线子系统设计应符合下列要求：① 根据工程提出的近期和远期的终端设备要求② 每层需要安装的信息插座的数量及其位置。
③ 终端将来可能产生移动、修改和重新安排的预测情况④ 一次性建设或分期建设的方案7在对干线子系统进行设计时，需要考虑哪些要点？答：(1)线缆类型，确定干线子系统所需要的电缆总对散和光纤芯数2) 干线路由，干线子系统应选择干线电缆较短，安全和经济的路由，且宜选择带门的封闭 型综合布线专用的通道布设干线电缆，也可与弱电竖井合用3) 干线线缆的交接4) 线缆端接，干线电缆宜采用点对点端接，也可采用分支递减端接5) 如果设备间与计算机机房和交换机房处于不同的地点，而且需要将语音电缆连至交换机 房，数据电缆连至计算机房，则宜在设计中选取不同的干线电缆或干线电缆的不同部分来分 别满足语音和数据的需要当需要时，也可采用光纤系统予以满足6) 缆线不应布放在电梯、供水、供气、供暖、强电等竖井中7) 设备间配线设备的跳线应符合相关规范的规定8在对建筑群子系统进行设计时，需要满足哪些要求？答：(1)考虑环境美化要求2) 考虑建筑群未来发展需要3) 线缆路由的选择⑷电缆引入要求(5)干线电缆、光缆交接要求9与计算机辅助设计相比，传统综合布线系统设计的缺点主要有哪些？答：(1)设计出的综合布线系统方案总要求层次分明、结构清晰、数据完整：(2) 在计算机辅助设计时将综合布线系统中所有部件统一管理归结为物件对象(Object)，物 件对象有两类，即节点(Node)和连线(Link)；(3) 每个物件对象要附带属性，且可自定义；(4) 整个布线系统方案做成一个工程项目(Project)文件；(5) 根据设计出的方案可以做出工程预算，可以指导实际施工，更便于用户日后管理维护整 个计算机网络：(6) 辅助设计所用的软件工具要求简单、易学、好用。
第六章1综合布线施工前应做哪些准备？答：施工前的准备工作主要包括技术准备、施工前的环境检查、施工前设备器材及施工工具 检查、施工组织准备等环节2配线子系统施工时需要注意哪些要点？答：(1)在墙上标记好配线架安装的水平和垂直位置2) 根据所用配线系统不同，沿垂直或水平方向安装线缆管理槽和配线架并用螺丝固定在墙 上3) 每6根4对电缆为一组绑扎好，然后布放到配线架内注意线缆不要绑扎太紧，要让电 缆能自由移动4) 确定线缆安装在配线架上各接线块的位置，用笔在胶条上做标记5) 根据线缆的编号，按顺序整理线缆以靠近配线架的对应接线块位置6) 按电缆的编号顺序剥除电缆的外皮7) 按照规定的线序将线对逐一压入连接块的槽位内8) 使用专用的压线工具，将线对冲压入线槽内，确保将每个线对可靠地压人槽内注意在 冲压线对之前，重新检查对线的排列顺序是否符合要求9) 在配线架上下两槽位之间安装胶条及标签3干线子系统施工时，有哪些规范要求？答：(1)采用金属桥架或槽道布设主干线缆，以提供线缆的支撑和保护功能，金属桥架或槽 道要与接地装置可靠连接2) 在智能建筑中有多个系统综合布线时，耍注意各系统使用的线缆的布设间距要符合规范 要求。
3) 缆布放过程中，线缆不应产生扭绞或打圈等有可能影响线缆本身质量的现象4) 线缆布放后，应平直处于安全稳定的状态，不应受到外界的挤压或遭受损伤而产生故障5) 缆布放过程中，布放线缆的牵引力不宜过大，应小于线缆允许的拉力的80%.在牵 引过程中要防止线缆被拖、蹭、磨等损伤6) 主干线缆一般较长，在布放线缆时可以考虑使用机械装置辅助人工进行牵引，在牵引过 程中各楼层的人员要同步牵引，不要用力拽拉线缆4在确定弱电沟开沟路线时，应遵从哪些原则？答：①路线最短原则；② 不破坏原有强电原则；③ 不破坏防水原则5常用线槽有哪些？答：金属线槽、塑料线槽等6水平线缆布放时，应遵循哪些技术规范？答：为了便于维护检修以及今后使用，水平布线子系统的缆线布放后，预留一定的冗余长度， 以满足上述需要非屏蔽的4对双绞线对称电缆敷设后弯曲时的曲率半径至少为电缆外径的4倍，在施工过程 中至少为8倍屏蔽结构的双绞线对称电缆的曲率半径至少为电缆外径的6-10倍范围内取 定在水平布线子系统的缆线敷设时，注意牵引拉力不宜过大过猛，要求牵引拉力适宜、牵引的 节奏缓和对于电缆茧线为0.5mm线径、4对双绞线对称电缆时的牵引拉力不超过110V， 如电缆芯线为0.4mm线径的4对双绞线对称电缆时的牵引拉力不超过70N。
7光缆选用有哪些原则？答：(1)必须在施工前对光缆的端别予以判定并确定AB端，A端就是枢纽的方向，B端是 用户一侧，敷设光缆的端别方向一致，不使端别排列混乱2) 根据运到施工现场的光缆情况，结合工程实际，合理配盘与光缆敷设顺序相结合，充分 利用光缆的盘长，施工中宜整盘敷设，以减少中间接头，不任意切断光缆3) 光纤的接续人员必须经过严格培训，取得合格才准上岗操作4) 在装卸光缆盘作业时，使用叉车或吊车，如采用跳板时，小心细致从车上滚卸，严禁将 光缆盘从车上直接推落到地5) 光缆如采用机械牵引时，牵引力用拉力计监视，不大于规定值光缆盘转动速度与光缆 布放速度同步，要求牵引的最大速度为10m/min，并保持恒定6) 光缆不论在建筑物内或建筑群间敷设，单独占用管道管孔8综合布线施工中，常用工具有哪些？答：打线钳、压线钳、剥线钳、螺丝刀、剪钱钳、测试仪器、冲击钻、开孔器等9机房装修工程主要包括哪几部分？答：机房装修子系统；机房配电子系统；机房UPS子系统；机房精密空调与新风子系统;机房场地监控子系统；机房防雷、接地子系统10 UPS有何作用？答：不间断电源( UPS)在计算机系统和网络应用中，主要起两个作用，一是应急使用，防止 突然断电而影响正常工作，给计算机造成损害；二是消除市电上的电涌、瞬间高电压、瞬间 低电压、电线噪声和频率偏移等“电源污染”，改善电源质量，为计算机系统提供高质量的 电源。
11机房如何防雷？答：机房防雷应采用下列几种方式：(1) 在动力室电源线总配电盘上安装并联式专用避雷器；(2) 在机房配电柜进线处，安装并联式电源避雷器：(3) 在计算机设备电源处使用带有防雷功能的插座板12机房工程的设计原则是什么？答：(1)实用性和先进性；(2)安全可靠性；(3)灵活性与可扩展性；(4)标准化；(5)经 济性；(6)可管理性13机房接地应注意什么？答：机房应采用下列几种接地方式：(1) 交流工作接地，接地电阻应小于1Q;(2) 计算机系统安全保护接地电阻以及静电接地电阻水于4 Q ;(3) 直流接地电阻小于或等于1 Q；(4) 防雷保护接地系统接地电阻小于10 Q；(5) 零地电压应小于1V第七章1简要说明基本链路测试模型和通道测试模型的区别答：基本链路是指布线工程中固定链路部分，包括最长的90m水平电缆和在两端分别接有一 个连接点信道测试连接方式，用来测试端到端的链路，包括用户终端连接线在内的整体信 道性能2简述使用某种电缆测试仪测试一条超五类链路的过程答：对于五类线系统基本测试项目有：长度、接线图、衰减、近端串音损耗任选项目有衰 减对串扰比、环境噪声干扰强度、传播时延、回波损耗、特性阻抗、直流环路电阻等。
这些 内容根据工程的规模、用户的要求及测试的功能条件进行选择3光纤传输系统的测试主要包含哪些内容?应该使用什么仪器进行测试？答：在施工前进行器材检验时，一般检查光纤的连通性，必要时宜采用光纤损耗测试仪(稳 定光源和光功率计组合)对光纤链路的插入损耗和光纤长度进行测试验收时需对光纤链路(包括光纤、连接器件和熔接点)的衰减进行测试，同时测试光跳线的衰 减值整个光纤信道的衰减值应符合设计要求4简要说明工程测试报告应包含的内容使用什么方法生成测试报告？答：竣工后编制竣工技术文件，满足工程验收要求，包括： 清点，核对和交接设计文件和有关竣工技术资料； 查阅分析设计文件和竣工验收技术文件5简要说明工程验收文档应包含哪些内容答：(1)竣工图纸：总体设计图，施工设计图，包括配线架，色场区的配置图，色场图，配 线架布放位置的详场图，配线表，点位布置竣工图2) 工程核算：综合布线系统工程的主要安装工程量，如主干布线的缆线规格和长度，装设 楼层配线架的规格和数量等3) 器件明细：设备，机架和主要部件的数量明细表，即将整个工程中所用的设备，机架和 主要部件分别统计，清晰地列出其型号，规格，程式和数量4) 测试记录：工程中各项技术指标和技术要求的随工验收，测试记录，如缆线的主要电气 性能，光缆的光学传输特性等测试数据。
5) 隐蔽工程：直埋电缆或地下电缆管道等隐蔽工程经工程监理人员认可的签证；设备安装 和缆线敷设工序告一段落时，经常驻工地代表或工程监理人员随工检查后的证明等原始记 录6) 设计更改：在施工中有少量修改时，可利用原工程设计图更改补充，不需再重作竣工图 纸，但在施工中改动较大时，则应另作竣工图纸7) 施工说明：在安装施工中一些重要部位或关键段落的施工说明，如建筑群配线架和建筑 物配线架合用时，它们连接端子的分区和容量等8) 软件文档：综合布线系统工程中如采用计算机辅助设计时，应提供程序设计说明和有关 数据，如磁盘，操作说明，用户手册等文件资料9) 会议记录:在施工过程中由于各种客观因素部分变更或修改原有设计或采取相关技术措 施时应提供建设，设计和施工等单位之间对于这些变动情况的洽商记录，以及施工中的检查 记录等基础资料。
