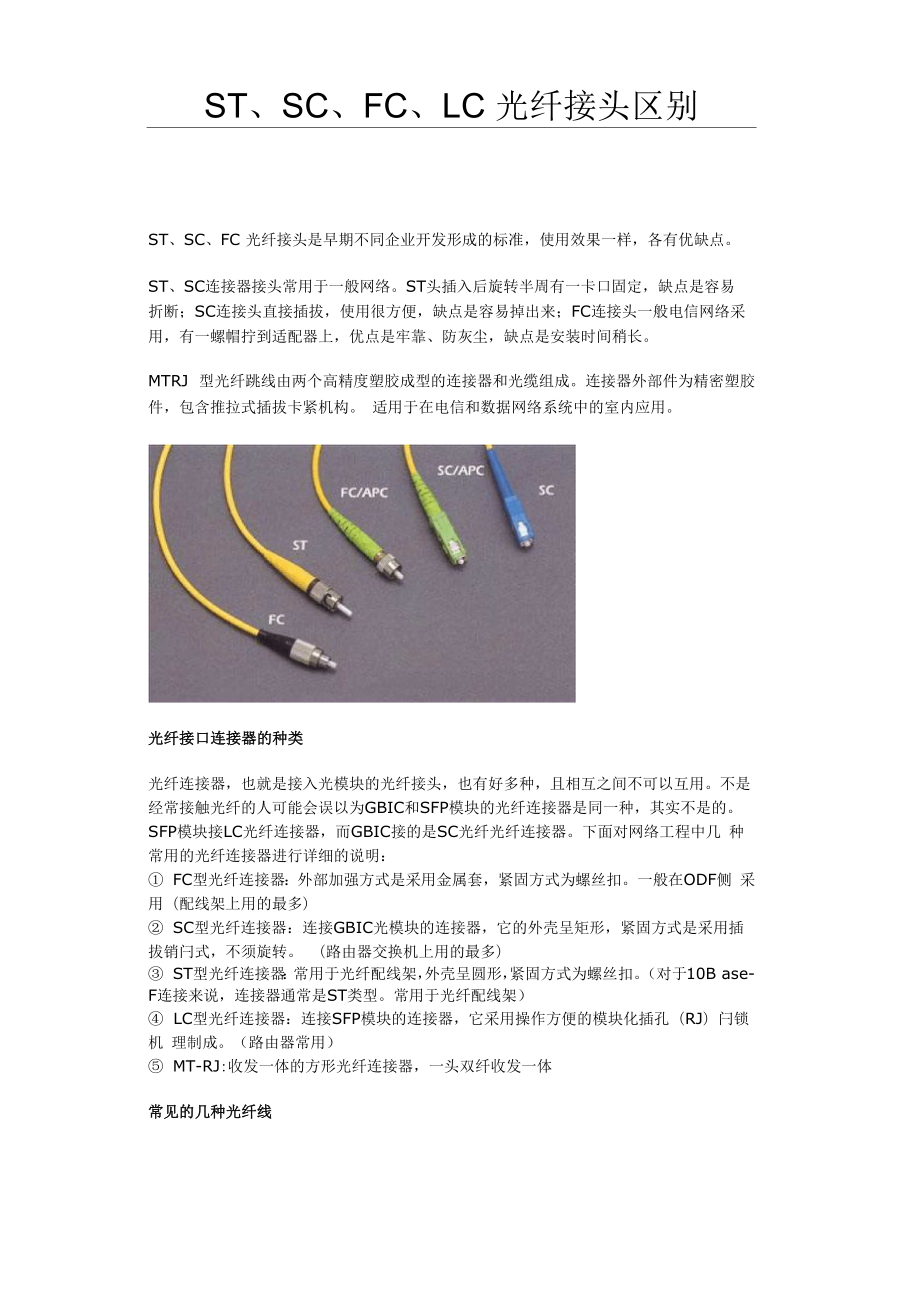

传输设备侧光 接口一般用 SC 接头“LC”接头与SC接头形状相似，较SC接头小一些FC〃接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多连接器的品种信号较多，除了上面介绍的三种外，还有 MTRJ、ST、MU 等，具体的外 观参见下图/”后面表明光纤接头截面工艺，即研磨方式PC”在电信运营商的设备中应用得最为广泛，其接头截面是平的UPC”的衰耗比“PC”要小，一般用于有特殊需求的设备，一些国外厂家ODF架内部跳纤 用的就是FC/UPC,主要是为提高ODF设备自身的指标另外，在广电和早期的CATV中应用较多的是“APC”型号，其尾纤头采用了带倾角的端 面，可以改善电视信号的质量，主要原因是电视信号是模拟光调制，当接头耦合面是垂直 的时候，反射光沿原路径返回由于光纤折射率分布的不均匀会再度返回耦合面，此时虽 然能量很小但由于模拟信号是无法彻底消除噪声的，所以相当于在原来的清晰信号上叠加 了一个带时延的微弱信号，表现在画面上就是重影尾纤头带倾角可使反射光不沿原路径 返回一般数字信号一般不存在此问题光纤连接器光纤连接器是光纤与光纤之间进行可拆卸（活动）连接的器件，它是把光纤的两个端面 精密对接起来，以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去，并使由于 其介入光链路而对系统造成的影响减到最小，这是光纤连接器的基本要求。
在一定程度上， 光纤连接器也影响了光传输系统的可靠性和各项性能 光纤连接器按传输媒介的不同可分为常见的硅基光纤的单模、多模连接器，还有其它如以 塑胶等为传输媒介的光纤连接器；按连接头结构形式可分为：FC、SC、ST、LC、D4、D IN、MU、MT等等各种形式其中，ST连接器通常用于布线设备端，如光纤配线架、光 纤模块等；而SC和MT连接器通常用于网络设备端按光纤端面形状分有FC、PC （包 括SPC或UPC）和APC；按光纤芯数划分还有单芯和多芯（如MT-RJ）之分光纤连接 器应用广泛，品种繁多在实际应用过程中，我们一般按照光纤连接器结构的不同来加以 区分以下是一些目前比较常见的光纤连接器：（1）FC 型光纤连接器这种连接器最早是由日本NTT研制FC是Ferrule Connector的缩写，表明其外部加 强方式是采用金属套，紧固方式为螺丝扣最早，FC类型的连接器，采用的陶瓷插针的 对接端媸瞧矫娼哟》绞剑' C）此类连接器结构简单，操作方便，制作容易，但光纤端 面对微尘较为敏感，且容易产生菲涅尔反射，提高回波损耗性能较为困难后来，对该类 型连接器做了改进，采用对接端面呈球面的插针（PC），而外部结构没有改变，使得插入 损耗和回波损耗性能有了较大幅度的提高。
2)SC 型光纤连接器这是一种由日本NTT公司开发的光纤连接器其外壳呈矩形，所采用的插针与耦合套筒 的结构尺寸与FC型完全相同，其中插针的端面多采用PC或APC型研磨方式；紧固方 式是采用插拔销闩式，不需旋转此类连接器价格低廉，插拔操作方便，介入损耗波动小， 抗压强度较高，安装密度高ST和SC接口是光纤连接器的两种类型，对于10Base-F连接来说，连接器通常是ST 类型的，对于100Base-FX来说，连接器大部分情况下为SC类型的ST连接器的芯外 露， SC 连接器的芯在接头里面3) 双锥型连接器(Biconic Connector) 这类光纤连接器中最有代表性的产品由美国贝尔实验室开发研制，它由两个经精密模压成 形的端头呈截头圆锥形的圆筒插头和一个内部装有双锥形塑料套筒的耦合组件组成4) DIN47256 型光纤连接器 这是一种由德国开发的连接器这种连接器采用的插针和耦合套筒的结构尺寸与 FC 型相 同，端面处理采用 PC 研磨方式与 FC 型连接器相比，其结构要复杂一些，内部金属结 构中有控制压力的弹簧，可以避免因插接压力过大而损伤端面另外，这种连接器的机械 精度较高，因而介入损耗值较小。
5) MT-RJ 型连接器MT-RJ起步于NTT开发的MT连接器，带有与RJ-45型LAN电连接器相同的闩锁机构， 通过安装于小型套管两侧的导向销对准光纤，为便于与光收发信机相连，连接器端面光纤 为双芯(间隔0.75mm)排列设计，是主要用于数据传输的下一代高密度光纤连接器6) LC 型连接器LC型连接器是著名Bell (贝尔)研究所研究开发出来的，采用操作方便的模块化插孔(R J)闩锁机理制成其所采用的插针和套筒的尺寸是普通SC、FC等所用尺寸的一半，为1. 25mm这样可以提高光纤配线架中光纤连接器的密度目前，在单模SFF方面，LC类 型的连接器实际已经占据了主导地位，在多模方面的应用也增长迅速7) MU 型连接器MU (Miniature unit Coupling)连接器是以目前使用最多的SC型连接器为基础，由N TT研制开发出来的世界上最小的单芯光纤连接器，该连接器采用1.25mm直径的套管 和自保持机构，其优势在于能实现高密度安装利用 MU 的 l.25mm 直径的套管， NTT 已经开发了 MU连接器系列它们有用于光缆连接的插座型连接器(MU-A系列)；具有 自保持机构的底板连接器(MU-B系列)以及用于连接LD / PD模块与插头的简化插座(M U-SR 系列)等。
随着光纤网络向更大带宽更大容量方向的迅速发展和 DWDM 技术的广 泛应用，对 MU 型连接器的需求也将迅速增长 光纤配线箱? 光纤配线箱适用于光缆与光通信设备的配线连接，通过配线箱内的适配器，用光跳线引 出光信号，实现光配线功能也适用于光缆和配线尾纤的保护性连接如图为 3M 公司的 8200 室内型光纤配线箱，适用于光纤接入网中的光纤终端点采用? 光端机? 目前，常用的光端机一端是接光传输系统(一般是 SDH 光同步数字传输网)，另一端（用户端）出来的是2M接口另外光端机还有PDH （准同步数字系列）的光端机要比 光纤收发器复杂得多，除光电的耦合还有复用－解复用，影射－解影射等信号的编码过程光纤收发器简单的讲，光纤收发器一端是接光传输系统，另一端（用户端）出来的是 10/100M 以 太网接口光纤收发器都是实现光电信号转换作用的光纤收发器的主要原理是通过光电 耦合来实现的，对信号的编码格式没有什么变化 目前国外和国内生产光纤收发器的厂商很多，产品线也极为丰富为了保证与其他厂家的 网卡、中继器、集线器和交换机等网络设备的完全兼容，光纤收发器产品必须严格符合 1 OBase-T、1OOBase-TX、1OOBase-FX、IEEE802.3 和 IEEE802.3U 等以太网标准，。
除此之外，在EMC防电磁辐射方面应符合FCC Part15标准时下由于国内各大运营商 正在大力建设小区网、校园网和企业网，因此光纤收发器产品的用量也在不断提高，以更 好地满足接入网建设的需要光纤收发器通常具有以下基本特点 1．提供超低时延的数据传输2．对网络协议完全透明3•多采用专用ASIC芯片实现数据线速转发可编程ASIC将多项功能集中到一个芯片 上，具有设计简单、可靠性高、电源消耗少等优点，能使设备得到更高的性能和更低的成 本4•设备多采用1 + 1的电源设计，支持超宽电源电压，实现电源保护和自动切换5•支持超宽的工作温度范围6•支持齐全的传输距离（0〜120公里）。
