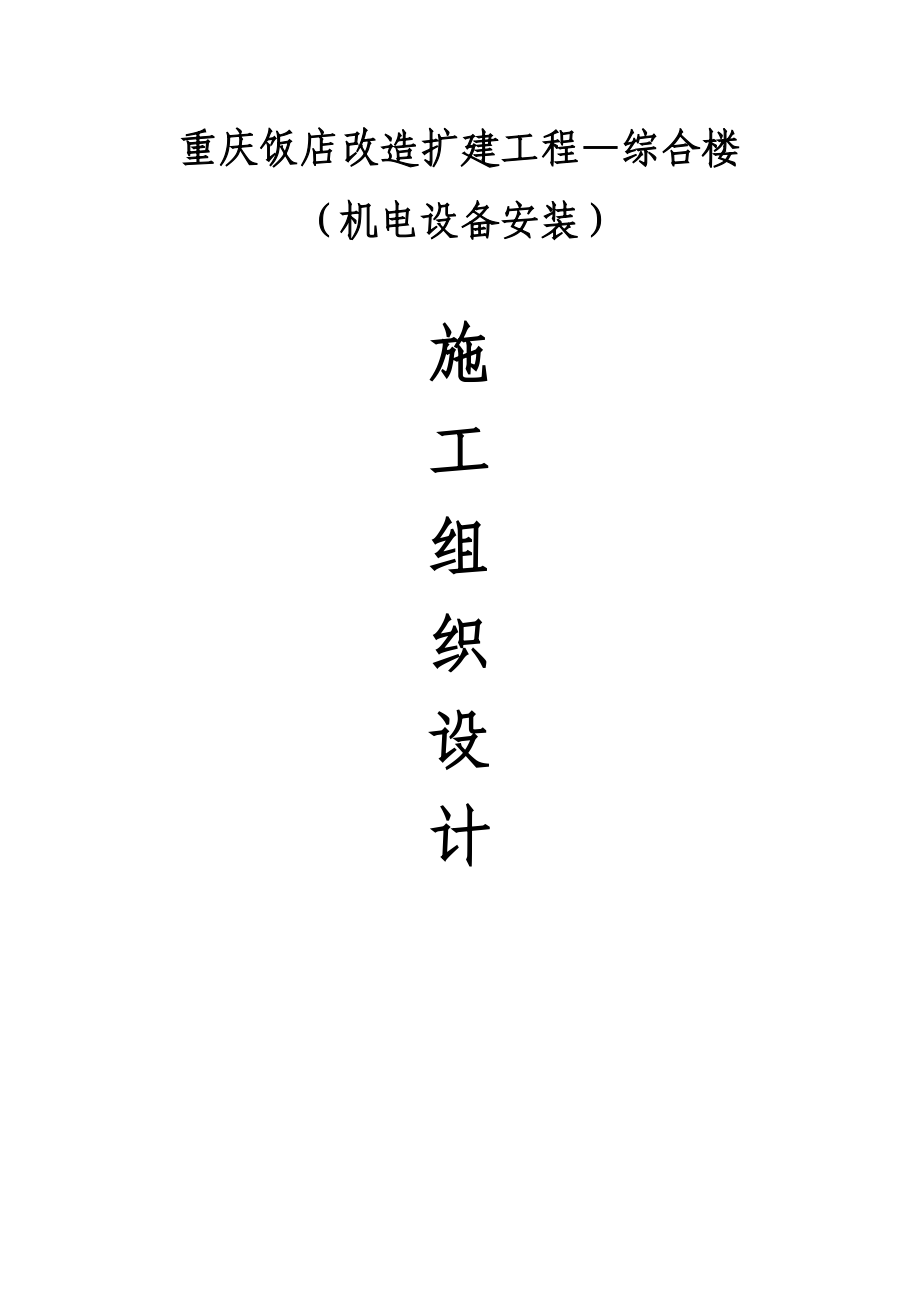

重庆饭店改造扩建工程—综合楼（机电设备安装）施工组织设计目 录1．前言 41.1编制依据 41.2编制原则 41.3本公司承担本工程的优势 51.4本工程拟采用的技术标准及规范 62．工程概况 82.1总体简介 82.2主要实物工程量 112.3安装工程特点 133．施工部署 133.1 施工目标 133.2 施工段划分 143.3 施工顺序及主要项目施工方案编制计划 163.4 施工准备 174．分部分项工程主要施工方法 404.1 给排水工程主要施工方法 404.2 电气工程 544.3 通风空调工程 734.4 弱电工程 885．施工平面布置 995.1施工平面布置原则 995.2施工平面布置图规划 1005.3施工总平面布置（略） 1006．工期保证体系及施工进度计划 1006.1施工网络进度计划 1006.2施工进度工期保证措施 1027．工程质量保证措施 1038．安全与文明施工管理 1288.1安全施工目标 1288.2文明施工目标 1288.3安全与文明施工保证体系 1288.4安全管理制度 1298.5安全施工保证措施 1368.6安全管理点及安全技术措施 1388.7文明施工管理措施 1448.8施工保卫、消防保证措施 1469．冬雨季施工措施 1471．前言本公司很荣幸被邀请参加重庆饭店改扩建工程—综合楼机电设备安装承包的投标及建设。
本公司将充分发挥自身的技术装备人员素质和优势，根据设计及国家施工规范等的需求，认真编制该施工组织设计并承诺一旦中标，将以业主服务为目标和宗旨，全面履约，高速、安全、文明建成重庆饭店改扩建—综合楼机电设备安装工程，并充分理解施工图基础上，尊重业主和监理审查意见后进一步完善施工组织设计和编制具体专项施工技术方案，以此作为我公司指导施工的纲领文件1.1编制依据1.1.1重庆兄弟实业（集团）有限公司开发建设的重庆饭店改扩建工程邀标书1.1.2中国重庆设计研究院施工图1.1.3现场条件及自然特征1.1.4国家现行的技术规范规程及标准1.1.5本公司承担类似工程的建设经验1.1.6我司现可投入的施工技术力量、机械设备和资金实力1.2编制原则 本投标施工组织设计编制遵循以下几个原则：符合性原则、先进原则、合理性原则1.2.1符合性原则 首先是要求整个施工组织设计的编制符合业主的招标要求，按照业主的期望目标和要求来编制施工组织设计其次是符合基本建设施工程序和客观规律及重庆饭店改扩建—综合楼机电设备安装工程的特殊要求1.2.2先进性原则 先进性原则是要求在符合性原则的基础上，以本公司的技术，装备、员工素质为前提，采取科学的方法、先进的管理、优化的配置、完善的措施，实现先进的目标。
1.2.3合理性原则 合理性原则是要求以符合性为前提，先进性为目标，在选择施工方案和管理措施，选择工期、质量的最佳点1.3本公司承担本工程的优势重庆饭店改扩建—综合楼机电设备安装工程，如荣幸由本公司中标承建，将集结本公司精锐施工力量，优良装备来建设重庆饭店改扩建—综合楼机电设备安装工程由本公司承担本工程具备以下优势：1.3.1高素质的员工队伍优势 本公司拥有高层建筑工程施工建设所需各专业高素质技术管理人员1.3.2拥有精良的施工装备保证重庆饭店改扩建—综合楼机电设备安装工程的施工需要1.3.3拥有良好的社会信誉本公司系具有建设工程施工总承包壹级企业资质和二级消防专业资质，具有良好的社会信誉，曾多次荣获四川省、重庆市优质施工企业称号及全国质量用户满意企业，三获鲁班奖，并连续十年被评为省市重合同守信誉企业我们将会珍惜企业的良好的信誉，全力建设好重庆饭店改扩建—综合楼机电设备安装工程1.3.4具有大量类似工程的建设经验 本公司有类似高层建筑的建设经验如重庆大都会工程、重庆奥克万豪大酒店工程、江北金观音广场工程、重庆青年大厦工程、九龙广场工程、市级机关综合办公大楼工程及在建的重医外科大楼工程。
由本公司承担重庆饭店改扩建—综合楼机电设备安装工程的施工，对工程的建设有较多的有利条件，可以使工程建设更加顺利，同时在给排水、通风空调、消防、电气、内装饰等工艺完善修改达标等方面都有着丰富的施工管理经验1.3.5具有强大的资金实力履行本工程合约本公司具有良好的经济实力，为工程顺利实施提供了资金保证1.4本工程拟采用的技术标准及规范机电安装工程标准：《工程测量标准》（GB50026—93）《施工现场临时用电安全技术规程》(JGJ46－88)《建筑机械使用安全技术规程》(JGJ88－86)《建筑安装工程质量检验评定标准》（GB50300—2001）《通风与空调工程施工及验收规范》(GB50243－2002)《给水排水管道工程施工及验收规范》(GB50242－2002)《电气装置安装工程电缆线路施工及验收规范》（GB50168—92）《电气装置安装工程接地装置施工及验收规范》（GB50169—92）《电气工程安装工程电气照明装置施工及验收规范》（GB50259—96）《电气装置安装工程电气设备交接试验标准》（GB50150—91）《机械设备安装工程施工及验收通用标准》（GB50231—98）《电气装置安装工程母线装置施工及验收规范》(GB149-91)《电气装置安装工程盘柜二次接线施工及验收规范》(GB50171－92)《电气装置安装工程1KV及以下配线工程施工及验收规范》（GB50158—96）《电气装置安装工程低压电器施工及验收规范》(GB20254－96)《自动化仪表安装工程质量检验评定标准》(GBJ131－90)《压缩机、风机、泵安装工程施工及验收规范》(GB50275-98)《电缆桥架安装》（86SD169）《等电位联接安装》（97SD567）《线槽配线安装》（96SD181）《火灾报警及消防控制》（99SX501）《应急柴油发电机组安装》（06D272）《液位测量装置安装》（99D375）2．工程概况2.1总体简介重庆饭店改扩建—综合楼机电设备安装工程位于重庆市渝中区新华路（原重庆饭店旁），为钢筋砼框简结构，地下四层、地上二十五层，建筑面积44750mm2，建筑高度96m，总工期150天。
此次机电设备安装工程定为负四层至正六层，共计十层，十层以上的所有接口进行封闭，现将该工程机电设备安装的水、电、空调、消防安装工程分别作如下概况2.1.1 电气安装工程概况2.1.1.1 强电系统供电部份：10KV电源由市政储奇门开闭所引入本建筑负四层高压配电进线柜，高压配电分别给1#干式变压器SC9-630KVA、2、3#干式变压器SC9-800KVA、4#干式变压器SC9-1250KVA供电，本工程自备应急电源——640KW柴油发电机一台（在负二层），作为外电源发生故障时对消防设备及其他重要负荷供电配电部份：配电线路为三相五线制系统（TN-S），从低压配电柜引出的低压干线采用YJV-1KV铜芯交联电力电缆，在电缆沟内敷设，线路到墙后上升到金属托盘桥架上，经强电井、插接母线、插接箱至配电间及其它用设备，配电间的垂直线路在托盘桥架上敷设，有两段插接母线在电气井内垂直安装各楼层总配电箱均设于配电间内，各分支配电箱的电源均从配电间引出；冷水机组1#、2#电源直接从低压配电柜用插接母线引入；应急照明在楼梯间、消防前室、裙楼走廊，各出入口等处均设置应急照明及疏散标志指示照明，由应急照明配电箱（双路电源自动切换箱）供电。
防雷接地：利用柱内两根φ≥16主钢筋作为防雷接地引下线，并与承台内主钢筋可靠焊接作为接地体，基础内的钢筋作为接地体用4根φ16以上主钢筋焊接连通作为连接导体并与基础地梁内下部钢筋2根φ16以上焊接连通构成接地网，未设地梁部份用-40×4镀锌扁钢焊接连通，接地电阻不大于1欧姆2.1.1.2 弱电系统广播部份：该大楼设置总线制系统，平时可作背景音乐系统使用，火灾时向各楼层进行火情和疏散广播，音响设备设于消防控制室火灾自动报警系统：该工程内的车库设感温探测器，变配电房、风机房、电梯房、商业用房、走道、楼梯间及电梯前室等房间和管井，均设光电感烟探测器，同时设一定数量的手动报警按钮，新风探测器均接火灾自动报警系统新风手动报警按钮、消火栓按钮、水流指示器、信号阀和压力开关通过地址编码输入模块接火灾自动报警系统本工程的消防联动设备：消防水泵、消防风机、电梯、防火卷帘门、电动防火阀和排烟品，非消防电源、声光报警器、消防广播和消防直通2.1.2给排水工程概况2.1.2.1 生活给水系统-4F～7F供水，由市政供水；8F～25F由-4F泵房将生活水送至屋顶水箱再向下供水生活给水管管材选用PP-R管，热熔连接。
2.1.2.2 消防给水系统消防栓给水系统：消防栓系统分为两个区，即-4F～7F为低区，8F～25F以上为高区室内消防栓系统共用一组水泵本工程的消火栓加压系统水泵由相应的消火栓报警按钮通过消防控制室自动（或手动）及泵房手动控制，并接收起泵后的返回信号，防排烟风机及电磁防火阀和排烟口由其防烟分区内相探测器的信号控制和手动报警按钮控制，即，当报警控制器接收到探测器或手报按钮的火警信号后通过联动控制器和现场联动接口，起动防排烟风机关闭非防排烟分区内的电动防火阀，开起相应防烟分区内的排烟口， 关闭相应防火分区内的常开防火门，开启火警层及相邻上下层消防电梯楼梯前室常闭送风口，并接收起动后的返回信号，疏散通道上的防火卷帘门由卷帘门两侧的烟温探测器的火警信号或手动报警按钮通过消防控制室控制，即，当报警控制器接收到感烟探测器的火警信号或手动报警按钮信号后，通过联动控制器和现场联动输出模块将卷帘降至距地1.8米处，并接收返回信号，防火分区用的防火卷帘门由卷帘门两侧的感烟（温）探测器的火警信号或手动报警信号通过消防控制报警联动控制器自动或手动控制，将卷帘隐至底，并接收回信号当火警确认后，通过消防控制室的联动控制器及现场的联动接口将近电梯降至首层，接通声光报警器和着火层及相邻上下层的消防疏散广播，切断着火层的非消防电源。
消防控制中心设119消防专用直拨，变配电所、消防电梯轿箱内、消防水泵房、消防风机房均设直通消防控制室的所有消防泵和消防风机，在消防控制室均通过总线和多线控制4F设428m3消防水池一座自动喷水灭火系统：自动喷水灭火系统分为两个区，即-4F～7F为低区，8F～25F为高区自动喷水灭火系统采用玻璃球闭式喷头，动作温度68℃自动喷水灭火系统中管径DN≤80时采用热镀锌钢管，丝扣连接；其余均采用镀锌无缝钢管，沟槽式卡箍连接2.1.2.3 空调冷却水系统空调冷却水系统是为冷却螺杆式冷水机组设于-4F制冷机房内组合空调器进水管上装调节阀调节供冷量，室温新风系统设调节阀，过渡季可转换为全新风使用穿越沉降或变形缝的风管两侧以及与通风机、空调器进、出口相连接，设置长度为100～200mm的不燃软接，软接的接口应牢固、严密2.1.2.4 排水系统生活污水排水系统: 室内排水管选用UPVC管，粘结连接雨排水系统: 室内排水管选用UPVC管，粘结连接2.2主要实物工程量2.2.1给排水实物工程量（表一）表一给排水实物工程量序号名称规格型号单位数量1钢管米113462UPVC管米2833PP-R管米2914各式接头个50755水流指示器个186喷头个21957阀门个2138压力表个129型钢Kg1442810漆Kg93911消火栓个8112管件个2792.2.2电气实物工程量（表二）表二电气实物工程量序号名称规格型号单位数量1导线米542492线槽米17483塑料管米158184电缆米142135灯具套6776开关、插座个2617各种盒子个31848金属软管米1659插接母线米9510穿刺线夹个34611桥架米56812钢管米176513型钢Kg50102.2.3通风空调实物工程量（表三）表三通风空调实物工程量序 号名 称规 格 型 号单 位数 量1阀个5822电焊管米5163法兰个964橡塑保温材料m3595静压箱台856钢板m2136937风口个1388散流器台7489钢管米632410型钢Kg424011漆Kg96912各式接头个3852.3安装工程特点本工程施工专业多，包括土建装饰专业、消防弱电专业、强电专业、通风空调专业、给排水专业、消火栓系统，各专业相互衔接紧密，环环相扣。
因此，要求各方面加强联络，统一协调，密切配合，施工统筹和组织管理要求特别高3．施工部署3.1 施工目标3.1.1 主要经济技术指标3.1.1.1工期目标安装工程工期120天，调试及系统联动试车调试30天3.1.1.2质量目标：工程质量优良3.1.1.3安全生产目标：重大安全事故为零，轻伤事故低于0.2%3.1.1.4文明施工目标：争创标准文明施工工地3.2 施工段划分3.2.1 施工组织机构项目部经理技术负责人项目副经理办公室经营部工程部物资设备部质安部合同管理成本管理计划管理安全管理物资供应施工管理技术管理资料管理设备管理质量管理资料管理 文明管理行政管理 治安管理工 程 测 量 组建筑装饰工程作业队消防弱电工程作业队电气安装工程作业队管道安装工程作业队通风与空调工程作业队3.2.1.1我们将选派具有多年高层建筑行业及类似工程施工经验的工程管理人员和技术工人来参加本项目施工，本工期严格按项目法施工3.2.1.2施工总体安排及施工阶段划分1．根据本工程实际情况，我们设强电施工队、管道施工队、通风空调施工队、消防弱电施工队及土建施工队2）按专业分， 机电设备安装、通风空调、给排水、供配电安装工程可分为四个阶段。
第一阶段，为施工准备阶段，主要工作为施工材料、机具、临时设施搭建，人员调配作准备，所需时间10天；第二阶段配合土建工程为电气强弱电、给排水、通风空调管道预留预埋所需时间大约60天；第三阶段为安装阶段，所需时间约60天第四阶段为调试和系统联动试车阶段，所需时间约30天详细施工计划见施工进度计划表）为保证工程顺利进行，我们配备了各个工种足够数量的工人和施工机械设备（详见劳动力计划表和主要施工机械设备需用计划表）按施工楼层段划分，可分为：-4F～-3F、-2F～-1F、1F～6F三个阶段⑴ 在土建施工阶段，以土建为主，安装专业应作好预留、预埋的配合工作⑵ 在安装施工阶段，以安装为主，土建在不影响安装施工的前提下，作好配合完成建筑装修的收尾工作⑶ 在安装施工阶段，应根据不同区域、楼层、不同部位，不同时期，明确各安装专业的穿插施工顺序，即在某时期以某专业施工为主，其它专业穿插配合，以共同确保调试阶段的早日到来⑷ 在调试阶段，各专业应充分配合调试专业，作好各专业的修、配、改工作及资料整理工作，为尽快竣工验收作好准备3.3 施工顺序及主要项目施工方案编制计划3.3.1 施工顺序根据先地下、后地上；先土建、后安装；先设备、后管线；先重点、后一般；先施工安装量大的、后施工安装量小的原则，各楼层施工顺序按系统安排如下：1．通风空调系统安装风管制作安装，空调水系统安装试水，风冷热泵安装，风机盘管安装，配合装饰进行风阀风口安装，调试。
2．电气系统安装防雷接地，配管配线，支架制安，桥架安装，设备安装，电缆敷设，灯具安装，电气调试，联动试车3．给排水系统安装给排水管道、设备安装，冲洗，试水试压，卫生洁具安装4．弱电系统安装配管、配线、支架制作安装、桥架安装、设备安装、缆线敷设、盘柜接线、探测器安装、调试3.3.2 施工方案编制计划在施工准备阶段，我们根据施工图和现场施工实际情况，将以最快的行动着手编制施工方案，为工程项目的实施提前做好技术准备，方案编制计划如下：3.3.2.1电气设备安装施工方案3.3.2.2电缆敷设及电缆制安施工方案3.3.2.3成排灯具安装施工方案3.3.2.4冷水机组设备安装施工方案3.3.2.5电气调试方案3.3.2.6给、排水系统安装及冲洗试压施工方案3.3.2.7通风空调安装施工方案3.3.2.8消防火灾报警系统施工及调试方案3.3.2.9联动试车方案3.4 施工准备3.4.1 技术准备3.4.1.1认真学习本工程有关的国家、地方和行来标准，规范与规程，并在施工前取得共识3.4.1.2认真熟悉施工图纸和有关的技术资料，进行图纸自审，参加设计交底和施工图纸会审，把施工图上的问题解决在施工前3.4.1.3向业主索取现场原有的隐蔽资料。
3.4.1.4根据现场情况，做好现场的平面布置，并报业主、监理审批3.4.1.5作好原始资料的调查分析，认真编制施工图预算，做好分部工程的工料分析3.4.1.6编制实施阶段的施工组织设计；并在其审批后，指导各分部分项的施工方案或作业设计的编制优化施工方案，科学组织施工，按施工组织设计提出的机械使用计划合理配套有关作业用料、周转工具和设备等3.4.1.7组织技术交底，使各级人员熟悉工程情况，了解设计意图，掌握规范及技术标准要求和施工方法在施工中做到心中有数，确保工程质量，全面完成任务3.4.1.8及时统计材料、构配件，提出加工定货数量、规格及日期计划3.4.1.9强化经济意识，加强技术与经济的结合，采用先进和适用的施工技术和方法，推行标准施工工艺，落实降低材料消耗3.4.2进场准备3.4.2.1临时设施根据施工需要，现场设置办公室、设备、半成品及部分材料堆场、工具库、配件库等，具体布置见“安装工程施工平面布置图”序号项目单位数量使用时间备注1办公室m2100180天2仓库m2140180天3制作场m2100120天4电气专业工具房m215180天5给排水、管道专业工具房m215180天6暖通专业工具房m215180天7弱电专业用房m215180天8合计m2400180天3.4.2.2施工现场人员配备1．主要施工管理人员表主要施工管理人员见下表2．项目经理简历表项目经理简历见下表主要施工管理人员表名称姓名职务职称主要资历、经验及承担过的项目1、项目经理陈湘辉高工2、项目副经理陈朝辉工程师3、技术负责人王明远高工4、质量管理陈小红工程师5、材料管理吴德源经济师6、计划管理龚红经济师7、安全管理王玉中级安全员项目经理简历表姓名陈湘辉性别男年龄57职务职称高工学历大学资质等级壹级证书号68181800374参加工作时间33年从事项目经理年限8年已完成工程项目情况及在建情况建设单位项目名称建设规模开、竣工日期工程质量高度面积重钢集团公司重钢100万吨铁系统120m3高炉工程1987.3/1988.10优良天津轧钢一厂天津轧一冷轧薄板工程1990.1/1992.12冶金部优质样板工程重庆庆铃汽车股份公司零件机电加工车间1993.2/1994.12获建设部鲁班奖重庆顶益国际食品有限公司制面厂一期工程1995.5/1995.11优良重庆奥克国际房地产开发有限公司重庆奥克国际贸易中心3#、4#楼140m/43层98000m21996.7.1/1999.11获建设部鲁班奖重医附一院重医附一院外科大楼99m/24层40600m22001.11.20/2003.4.30正在施工主要施工管理人员表姓名陈朝晖性别男年龄34职务职称工程师学历大专资质等级贰级证书号6818202203参加工作时间1991.7年从事项目经理年限5年已完成工程项目情况及在建情况建设单位项目名称建设规模开、竣工日期工程质量高度面积中冶房地产金城广场工程60000m21996.1.1/1997.8.31巴渝杯重庆奥克国际房地产开发有限公司重庆奥克国际贸易中心3#、4#楼140m/43层98000m21996.7.1/1999.11获建设部鲁班奖重庆三庆房地产开发有限公司重庆九龙广场大厦工程33层/106m34600m22000.4.8/2001.8.20重庆城市发展有限公司重庆市市级机关综合办公楼工程109m/27层37500m22001.11.20/2003.4.3正在施工天津钢铁集团天钢东移工程宁河钢厂60T转炉工程2003.4/2003.8主要施工管理人员表姓名王明远性别男年龄39职务项目经理部部长职称高工学历大学资质等级证书号26345参加工作时间1988.7年从事项目经理年限3年已完成工程项目情况及在建情况建设单位项目名称建设规模开、竣工日期工程质量高度面积天津轧钢一厂天津轧一并冷轧薄板工程1990.1/199.12冶金部优质样板工程天津钢厂天钢高速线材工程1993.4/1996.10冶金部优质样板工程重庆奥克国际房地产开发有限公司重庆奥克国际贸易中心3#、4#楼140m/43层98000m21996.7.1/1999.11获建设部鲁班奖昆明钢厂冷轧板带引进技术改造工程2001.8.10/2002.3.31合格重庆市血液中心重庆市血液中心业务楼工程60m/15层9800m22002.6/2003.2优良重庆市城市发展有限公司奥体中心工程2002.11/2003.4正在施工 主要施工管理人员表姓名陈小红性别女年龄34职务职称工程师学历大专资质等级证书号ZS01091参加工作时间1991.7年从事项目经理年限年已完成工程项目情况及在建情况建设单位项目名称建设规模开、竣工日期工程质量高度面积天津轧钢一厂天津轧一并冷轧薄板工程1990.1/199.12冶金部优质样板工程天津钢厂天钢高速线材工程1993.4/1996.10冶金部优质样板工程香港和记黄埔重庆市大都会广场115m230000m21996.4/1997.10获建设部鲁班奖昆明钢厂冷轧板带引进技术改造工程2001.8.10/2002.3.31合格重庆市血液中心重庆市血液中心业务楼工程60m/15层9800m22002.6/2003.2优良重庆市城市发展有限公司奥体中心工程2002.11/2003.4正在施工主要施工管理人员表姓名吴德源性别男年龄56职务工程部副主任职称经济师学历大学资质等级证书号参加工作时间年从事项目经理年限年已完成工程项目情况及在建情况建设单位项目名称建设规模开、竣工日期工程质量高度面积重钢集团公司重钢转炉工程1991.10/1993.2冶金部优质样板工程天津钢厂天钢高速线材工程1993.4/1996.10冶金部优质样板工程重庆奥克国际房地产开发有限公司重庆奥克国际贸易中心3#、4#楼140m/43层98000m21996.7.1/1999.11获建设部鲁班奖重庆德艺房地产开发有限公司青年大厦122m/35层34896m21997.5.10/1998.8.10优良重庆市血液中心重庆市血液中心业务楼改造工程60m/15层15000m22002.6.8/2003.2.3正在交工重医附一院重医附一院外科大楼99m/24层40600m22001.11.20/2003.4.3正在施工 主要施工管理人员表姓名龚红性别女年龄35职务工程部副主任职称经济师学历大专资质等级证书号Z10780参加工作时间年从事项目经理年限年已完成工程项目情况及在建情况建设单位项目名称建设规模开、竣工日期工程质量高度面积重钢集团公司重钢转炉工程1991.10/1993.2冶金部优质样板工程天津钢厂天钢高速线材工程1993.4/1996.10冶金部优质样板工程重庆奥克国际房地产开发有限公司重庆奥克国际贸易中心3#、4#楼140m/43层98000m21996.7.1/1999.11获建设部鲁班奖重庆德艺房地产开发有限公司青年大厦122m/35层34896m21997.5.10/1998.8.10优良重庆市血液中心重庆市血液中心业务楼改造工程60m/15层15000m22002.6.8/2003.2.3正在交工重医附一院重医附一院外科大楼99m/24层40600m22001.11.20/2003.4.3正在施工主要施工管理人员表姓名王玉性别男年龄32职务职称中级质检员学历资质等级证书号参加工作时间年从事项目经理年限年已完成工程项目情况及在建情况建设单位项目名称建设规模开、竣工日期工程质量高度面积天津轧钢一厂天津轧一并冷轧薄板工程1990.1/199.12冶金部优质样板工程天津钢厂天钢高速线材工程1993.4/1996.10冶金部优质样板工程香港和记黄埔重庆市大都会广场115m230000m21996.4/1997.10获建设部鲁班奖昆明钢厂冷轧板带引进技术改造工程2001.8.10/2002.3.31合格重庆市血液中心重庆市血液中心业务楼工程60m/15层9800m2002.6/2003.2优良重庆市城市发展有限公司奥体中心工程2002.11/2003.4正在施工3．4．2．3劳动力计划本工程工程量大，施工中劳动力需求多，且施工人员技术素质要求高，特别是设备安装，电气工程、通风、给排水等工程施工必须要有相应的技术操作证方可进行施工。
因此，本工程所需劳动力使用公司派技术管理人员和技术操作人员适当结合采用当地劳动力的原则进行组织劳动力计划见下表1493.4.2.4施工机械进场计划和施工机械计划表拟投入的主要施工机械设备表序号机械或设备名称型号规格数量国别产地制造年份额定功率（KW）1电动液压弯管机WYQ27～１０８４成都电动工具厂199712手动套丝机ＴＱ～２119951.53电动套丝机ＴＱ～１００119960.34手枪电钻ＦＤ１０ＶＡ10日立电动工具厂199835电锤MH-2514闽日电动工具厂19956对讲机C1504日本马兰士19947数字式万能表9302深圳可还仪器厂19978电磁钻Φ232扬州电动工具厂19939电动试压泵SY-6001简阳试硬度泵厂1995310经纬仪WLLDT21苏州光学仪器厂199611水准仪WRELDN31瑞士产199812工具箱4199713摇臂钻床Z30252长江机床厂1995214卷杨机SGG-33重庆矿山机器厂19945.515交流弧焊机BX3-500-215成都电焊机厂19963916园钢套丝机TQ-501成都锦江电机厂1995117人字梯4199818转数表ZL-501上海转速表厂199919温度计0－１００℃5200120游标卡尺0－３００4成都成量厂200121台式砂轮机Ｓ３ＳＴ－２５０2上海砂轮机厂2001122手提式砂轮机ＳＳ－５０2上海砂轮机厂19960.823角向磨光机ＭＨＳ－１２５6闽日电动工具厂19950.524空压机４ＶＰＶ－６／Ｓ1自贡空压机厂19982225潜水泵ＤＮ４０／５０2上海潜水泵厂1996126手拉葫芦ＳＨ－２5重庆手拉葫芦厂199827手拉葫芦ＳＨ－５3重庆手拉葫芦厂199928兆欧表ＺＣ２５－３2重庆产200129焊条烘干箱５００℃11999230铁水平５００ｍｍ4200031压力表Ｙ－１５０6200132手动试压泵ＳＢ－１５1简阳试压泵厂200033砂轮切割机ＳＪ－４００6199834电动切管机Φ４００2成都锦江电器厂199735单平咬口机ＹＺＤ－１.52陕西安装机械厂1999336联合咬口机ＹＺＬ－１.52陕西安装机械厂1999337折方机WS-1.22陕西安装机械厂1999238剪板机Q114*2002西安冲剪机床厂19997.539压口机CG-100A2陕西安装机械厂1999240拉铆枪10重庆产200041电剪SJJ-2.58成都电动工具厂19960.542热球风速仪1199843热电偶温度计2上海仪器仪表厂200144流量计2上海仪器仪表厂200045稳压计2上海仪器仪表厂200146接地电阻测量仪1西安仪表厂200147信号发生器1西安仪表厂200048数字式插线仪DKX-241深圳可还仪器厂200049场强仪1深圳可还仪器厂200050电缆标志打印机1美国泛达公司200151光纤测试设备788JI1101美国泛达公司200152网络电缆测试仪1美国泛达公司200153选平电平表6101深圳可还仪器厂200154杂音测试器1深圳可还仪器厂19993.4.3施工用水电计划3.4.3.1施工用电计划施工用电量根据施工现场主要施工机具用电量进行计算电动机总功率P1=400KW焊机总功率P2=500KW生产照明总功率P3=100KW生活用电总功率P4=100KW工地总用电量P=1100KW3.4.3.2施工用水根据现场条件,按甲方指定的地点安表，选用DN50钢管为给水管道，分别在各施工区、办公室、生活区，制作场设置用水点。
3.4.4工程主要材料进场计划3.4.4.1电气部分计划根据建筑材料、构（配）件和制品需要量计划，组织其进场，按规定地点和方式储存或堆放所有进场材料均按用途堆放并有醒目的标志牌及防雨措施1．施工准备阶段，根据施工图提出工程材料总计划；2．开工前5天，电气配管及接地装置安装，各种支架用型钢及管材等材料进场；3．开工15天后，桥架、金属线槽进场；4．开工30天后，配电箱、柜及照明箱进场；5．开工50天后，各种动力电缆、控制电缆及导线进场；6．开工80天后，各种灯具进场建筑材料进场后，应进行各项材料的试验、检验，并均应在开工前准备3.4.4.2给排水及其它系统1．给排水系统管材进场时间：工程开工后10天内；2．风冷热泵、冷却塔、水泵进场时间：工程开工后50天内；3．镀锌钢板进场时间：工程开工后5天内；4．空调水管进场时间：工程开工后10天内；5．保温材料进场时间：工程开工后50天内；6．卫生洁具进场时间：工程开工后第100内；由于该工程工期较紧，因此各系统的主要材料必须按计划按时进场，以免延误工期4．分部分项工程主要施工方法4.1 给排水工程主要施工方法4.1.1 管道安装总体原则和施工准备4.1.1.1 管道安装总体原则施工的总体原则为：先地下管、后地上管；先主管、后支管；先架空后地面；先设备就位，后工艺配管。
4.1.1.2 材料准备及验收1．对进场材料进行严格检查，必须符合设计要求2．材料在使用前按设计要求核对其规格、材质、型号、材料必须有制造厂的合格证明书或质保书，材料在进场前提供样品交业主、监理审批3．材料的运输、入库、保管过程中，实施严格的控制措施，每道工序要有交接制度4．由于本工程涉及材料种类多，因此材料入库后要进行标识和分类、各规格堆放及管理，同时采取防止变形，防止受潮霉变等措施，对材料出库验证并办理相关的领用手续5．材料出库后，在施工现场妥善保管，存放地点安全可靠，如材料堆放的场地可能是产生积水、在下面必须垫土枕木、室外堆放的材料必须用塑料布遮挡严实，避免受日晒雨淋材料堆放要求整齐，并挂上标识牌材料使用前进行严格检查，包括外形检查，附着物的清除6．出于本工程具有工程量大、系统多的特点，因此工程中使用的各种材料都应实现挂牌标识建档制度，根据材料的使用专业、材料材质、物理化学性质、规格型号及生产厂家建立材料档案，使材料从进货到使用部位的选定都具有可追溯性、以保证本工程材料合理、规范的使用在管道安装工作开始前，熟悉设计图纸，根据图纸和现场实际情况确定管道安装位置，并同其它专业共同复核位置的正确性，如发现有专业交叉，管道“打架”现象发生，应及早解决，以保证管道安装工作施工的连续。
4.1.1.3套管安装给排水管在穿过卫生间楼板时应加套管，套管内径比管道外径大2号，在套管两端和中间空隙处填以不燃性纤维隔绝材料套管高出楼面20mm，卫生间套管高出地面50mm，穿墙套管则两端与墙的最终完成面平齐4.1.1.4 管道预制1．管道定位放线根据施工图，进行现场管道的放线，并绘制单线图放线前，和其他专业人员一道共同核查设计图纸的合理性，是否有位置重叠情况，空间打架现象等，如发现问题请业主或设计院及时予以解决放线时，对支吊架的设置也要认真考虑，要尽可能利用柱子或混凝土墙体边，依托柱或制作防晃支架2．管道切割管道切割采用砂轮切割机、管道割刀及管道截断器，切割时，切割机后面设一防护罩，以防切割时产生的火花、飞溅物污染周围环境或引起火灾所有管道的切割口面做到与管子中心线垂直，以保证管子的同心度切割后消除管口毛刺、铁屑避免由于毛刺的原因，造成长时间运行后管道堵塞材料的切割下料，具体见下表：管材切割工具PP-R管砂轮切割机UPVC排水管管道割刀4.1.1.5 管道安装1．对所有穿越建筑伸缩缝的管道均应进行处理，要采用柔性连接2．各类管道安装将在后面分别阐述4.1.1.6 管道支吊架的制作与安装1．管道支架设置原则：⑴ 管道不允许有因介质通过发生作用而产生位移的部位，应设置固定支架，固定支架要牢固地固定在可靠的结构上。
⑵ 在管道无垂直位移或垂直位移很小的地方，可装设活动支架或刚性支架⑶ 立管管卡每层设置一个2．管道支架形式及材料明细表⑴ 墙体三角支撑序号公称直径横担材料规格斜撑材料规格生根方式1DN15—32角钢∠25×3角钢∠25×3M10膨胀螺栓2DN40—50角钢∠30×3角钢∠30×3M10膨胀螺栓3DN70—80角钢∠40×4角钢∠40×4M12膨胀螺栓4DN100角钢∠50×5角钢∠50×5M12膨胀螺栓5DN150角钢∠75×7角钢∠75×7M12膨胀螺栓⑵ 管道固定支架序号公称直径横担材料规格斜撑材料规格生根方式1DN15—32角钢∠25×3角钢∠25×3M10膨胀螺栓2DN40—50角钢∠30×3角钢∠30×3M10膨胀螺栓3DN70—80角钢∠40×4角钢∠40×4M12膨胀螺栓4DN100槽钢［ 10#槽钢［ 10#M12膨胀螺栓5DN150槽钢［ 10#槽钢［ 10#M12膨胀螺栓4.1.2 排水管的安装4.1.2.1 施工工序流程如下：管材检验 支吊架安装 立管安装 横管安装、闭水试验 洁具安装 竣工验收4.1.2.2 主要施工方法及技术要求1．管材与管件的颜色应一致，无色泽不均匀及分解变色线，管材的内壁应光滑、平整、无气孔、无裂口、无明显的痕纹和凹陷。
2．塑料管粘胶应采用硬聚氯乙烯塑料粘胶剂，粘胶剂必须有生产厂名称，出厂日期和使用年限，产品合格证及说明书3．根据设计图纸，结合连接件的尺寸进行下管、断口应平整并垂直于轴线，断面处不得有任何变形，插口处可用锉刀锉成15—300坡口，坡口完成后应将残屑清除干净4．管件与管材粘合前应用棉纱或干布将承口外侧擦拭干净，无尘砂与水迹，当表面有油污时须用棉纱蘸丙酮等清洁剂擦净5．用油刷蘸胶粘剂涂刷被粘接插口外侧及承口内侧时应轴向涂刷，动作迅速，涂抹均匀，立即找正方向，将管子插入承口，使其准直，再加以挤压，静置2—3分钟防止接口滑脱6．生活排水管管道的安装坡度必须符合下表要求：直径（mm）5075110160标准坡度0.0260.0260.0260.026最小坡度0．0120．0070．0040．0027．管径≥DN110排水管穿楼板及管道井处设阻火圈8．所有穿地下室外墙的排水管道应预先埋设柔性套管4.1.2.2生活给水管的安装本工程室外给水管网管采用ABS管，热熔连接；室内生活给水管采用PR-R管，热熔连接1．室内生活给水管安装顺序如下：——开槽：根据图纸及有关规范的要求，确定给水管的安装位置，并在相应的位置划线，然后开槽。
——断管：用锯切或套丝机上的割刀进行切割，防止管子变形，之后要将管口断面的管膜、毛刺消除干净——与管件连接：将管件与PP-R管装配于正确位置，用专用热熔设备加热将其连接于一件2．室外给水管安装顺序如下：--由测量人员对管网安装位置进行准确定位，然后开挖管沟在管沟验收合格后再开始安装安装严格按照有关规范及厂家安装技术要求进行4.1.3 卫生设备的安装4.1.3.1 通用规定1．在选好卫生设备及给、排水附件的型号，明确安装尺寸后，正确预留卫生间的给、排水管口位置，便于卫生设备安装时镶接管道2．卫生设备安装前，对瓷质器具、铜质附件进行检查，不得有结疤、裂纹、砂眼等现象，外观光滑，各个连接口与管道部件的直径吻合，承插接口处插入长度合适3．地漏安装配合地砖施工时进行，其余卫生设备在墙、地饰面施工完成进行安装4．卫生设备的搬运应轻拿轻放，防止碰伤堆放平稳整齐，地面洁净无积水铜质附件应保存于干燥洁净的库房5．瓷质卫生器具安装时，应防止损伤瓷面用金属螺栓、木螺钉紧固于瓷面时，应有软垫片（铅板垫片、硬胶垫圈或石棉垫圈）拧紧时不得用力过猛6．卫生设备在墙、地面上的固定，应符合如下要求：⑴ 预埋螺栓，用于低水箱的采用M10×150六角精螺栓；用于坐便器，小便斗固定和洗涤盆、洗面盆支架固定的，采用M6×100六角精螺栓。
⑵ 木螺钉拧紧，应采用φ6×75木螺钉，在墙或地面上埋设木块或塑料胀管⑶ 在混凝土墙面或地面上用膨胀螺栓固定卫生器具，可用与预埋螺栓同规格的膨胀螺栓⑷ 在空心砖墙面上固定卫生器具可用穿墙长螺栓，或将局部空心墙改砌实心墙，用预埋螺栓或木螺钉固定卫生设备⑸ 在轻质墙面上固定卫生器具时，可在轻质墙内预置一木构架7．墙内预埋木块，应符合如下要求：⑴ 木块须作防腐处理，在90—95℃热煤焦油中浸1—4h，然后在40—45℃温煤焦油中保持1—2h，捞出沥干⑵ 木块应里大外小，两端头有0.1斜坡砌于墙内或埋于混凝土地（墙）内⑶ 木块预埋时，应凹进墙面10mm，木砖中心点钉一元钉，以便寻找8．卫生设备用支、托架稳固的，金属支托架应防腐良好，埋设平整牢固，与瓷质器具接触应紧密因瓷质器具不平整，可在支托架上垫木片或橡胶板，垫片须与支托架坚固9．卫生设备的安装，必须平稳牢固，用水平尺找平，垂直度的偏差不得超过3mm瓷质器具安装时，因地面不平或因器具不平整，与墙、地面接触处有缝隙，缝宽在3mm以内时可用玻璃胶抹缝缝宽较大时应用形状似的木片嵌塞后，抹玻璃胶、抹缝应平整10．卫生设备的塑料或铜质附件安装，应符合如下要求：⑴ 与瓷质器具直接接触的排水栓、水龙头、阀门、瓷闷头等，在接触面处应抹玻璃胶，使缝隙严密无渗漏。
⑵ 锁紧螺母（根母）与瓷具接触处的橡胶垫片，应平整无皱折、凹纹和凸块、孔径合适⑶ 若因瓷面不平，胶垫片不能密封时，可在瓷面用玻璃胶或密封膏涂抹后垫片和根母⑷ 压盖螺母内的胶圈或麻丝箍，应放正位置后上紧⑸ 墙面和地面管子根部的装饰罩应用密封胶填埋⑹ 排水栓安装时，应与盆底相平或略低于盆底，旋紧时不得强行旋动排水栓，应旋动锁紧螺母⑺ 塑料和铜质部件，安装时不得用管子钳夹持，有六角或八角形棱角面的，应用扳手夹持旋动，无棱角面的应制作专用工具夹持旋动11．大便器、挂式小便器等排水口与排水支管管口暗接的，应在排水支管管口打胶，接口间隙应无渗漏暗接口也可用玻璃胶，但不得用水泥砂浆和纯水泥浆作暗接口填料4.1.3.2 技术要求1．卫生器具安装高度和位置按规范及施工图执行，允许偏差±5mm成排卫生设备安装，高度和间距应一致，允许偏差±5mm2．卫生器具的给水配件安装，如设计无规定高度，按国标执行3．连接卫生器具的排水管管径和最小坡度，按设计要求4．卫生器具安。
