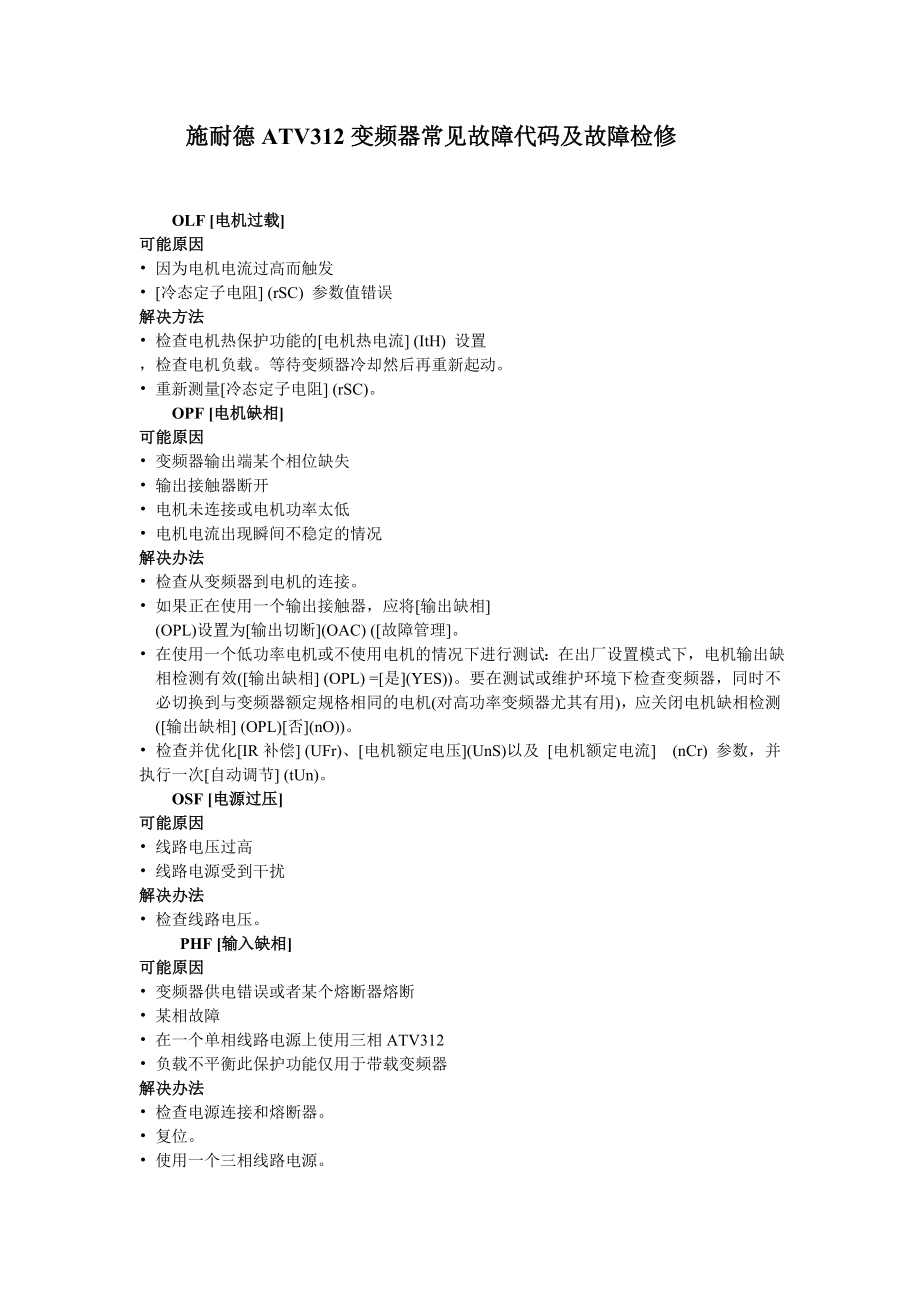

施耐德ATV312变频器常见故障代码及故障检修OLF [电机过载] 可能原因• 因为电机电流过高而触发• [冷态定子电阻] (rSC) 参数值错误解决方法• 检查电机热保护功能的[电机热电流] (ItH) 设置，检查电机负载等待变频器冷却然后再重新起动• 重新测量[冷态定子电阻] (rSC)OPF [电机缺相] 可能原因• 变频器输出端某个相位缺失• 输出接触器断开• 电机未连接或电机功率太低• 电机电流出现瞬间不稳定的情况解决办法• 检查从变频器到电机的连接• 如果正在使用一个输出接触器，应将[输出缺相](OPL)设置为[输出切断](OAC) ([故障管理]• 在使用一个低功率电机或不使用电机的情况下进行测试：在出厂设置模式下，电机输出缺相检测有效([输出缺相] (OPL) =[是](YES))要在测试或维护环境下检查变频器，同时不必切换到与变频器额定规格相同的电机(对高功率变频器尤其有用)，应关闭电机缺相检测([输出缺相] (OPL)[否](nO))• 检查并优化[IR补偿] (UFr)、[电机额定电压](UnS)以及 [电机额定电流] (nCr) 参数，并执行一次[自动调节] (tUn)。
OSF [电源过压] 可能原因• 线路电压过高• 线路电源受到干扰解决办法• 检查线路电压PHF [输入缺相] 可能原因• 变频器供电错误或者某个熔断器熔断• 某相故障• 在一个单相线路电源上使用三相ATV312• 负载不平衡此保护功能仅用于带载变频器解决办法• 检查电源连接和熔断器• 复位• 使用一个三相线路电源• 通过如下设置禁用检测功能：[输入缺相] (IPL)= [否] (nO)([故障管理] SLF [MODBUS 故障] 可能原因•Modbus总线通讯中断• 启用了远程显示终端[HMI命令] (LCC) = [是] (YES)，终端断开 解决办法• 检查通讯总线• 参见相关的产品文档• 检查与远程显示终端的连接CnF [网络故障]可能原因• 通讯卡上的通讯检测到故障 解决办法• 检查环境(电磁兼容性)• 检查连线• 检查超时• 更换选件卡LFF [4-20mA 缺失] 可能原因• 输入AI3上的4-20 mA缺失 解决办法 • 检查输入AI3上的连接ObF [制动过度] 可能原因• 制动太快或者驱动负载解决办法 • 增加减速时间• 根据需要安装一个制动电阻器• 激活[减速斜坡调整] (bra)功能(如果它与应用兼容)。
OHF [变频器过热] 可能原因• 变频器温度过高解决办法 • 检查电机负载、变频器通风和环境情况等待变频器冷却然后再重新起动OCF [过流]可能原因• 在[设置] (SEt-)和[电机控制] (drC-) 菜单中的参数错误• 惯量或负载过高• 机械锁定解决办法• 检查 [设置](SEt-) 和[电机控制] (drC-)• 检查电机/变频器/负载的尺寸• 检查相关装置的状态SCF [电机短路] 可能原因• 在变频器输出短路或接地• 在变频器输出端有明显的接地泄露电流(如果若干个电机并联)解决办法• 检查将变频器连接到电机以及电机绝缘的电缆• 降低开关频率• 将电抗器与电机串联SOF [超速] 可能原因• 不稳定性• 驱动负载过高解决办法• 检查电机，增益和稳定性参数• 增加一个制动电阻器• 检查电机/变频器/负载的尺寸tnF [自动调节故障] 可能原因• 特殊电机或者功率不适合变频器的电机• 电机没有连接到变频器解决办法• 使用L比率或[可变转矩] (P) 比率(参见[选择的U/F电机1] (UFt)） • 确认在自动调节期间电机存在• 如果正在使用一个输出接触器，应在自动调节过程中关闭它。
CFF [错误配置] 可能原因• 当前配置不一致• 添加或删除一个选项解决办法• 返回到出厂设置或恢复备份配置(如果有效)，参见[恢复配置] (FCS)参数CFI [无效配置] 可能原因• 无效配置通过串行链路载入到变频器中的配置不一致解决办法• 检查前面所载入的配置• 载入一个一致的配置USF [欠压] 可能原因• 线路电源电压不够• 电压瞬间骤降• 预充电电阻器损坏解决办法• 检查电压和电压参数在[欠压] (USF)中的脱扣阈值：ATV312ppppM2: 160 VATV312ppppM3: 160 VATV312ppppN4: 300 VATV312ppppS6: 430 V• 更换变频器。
