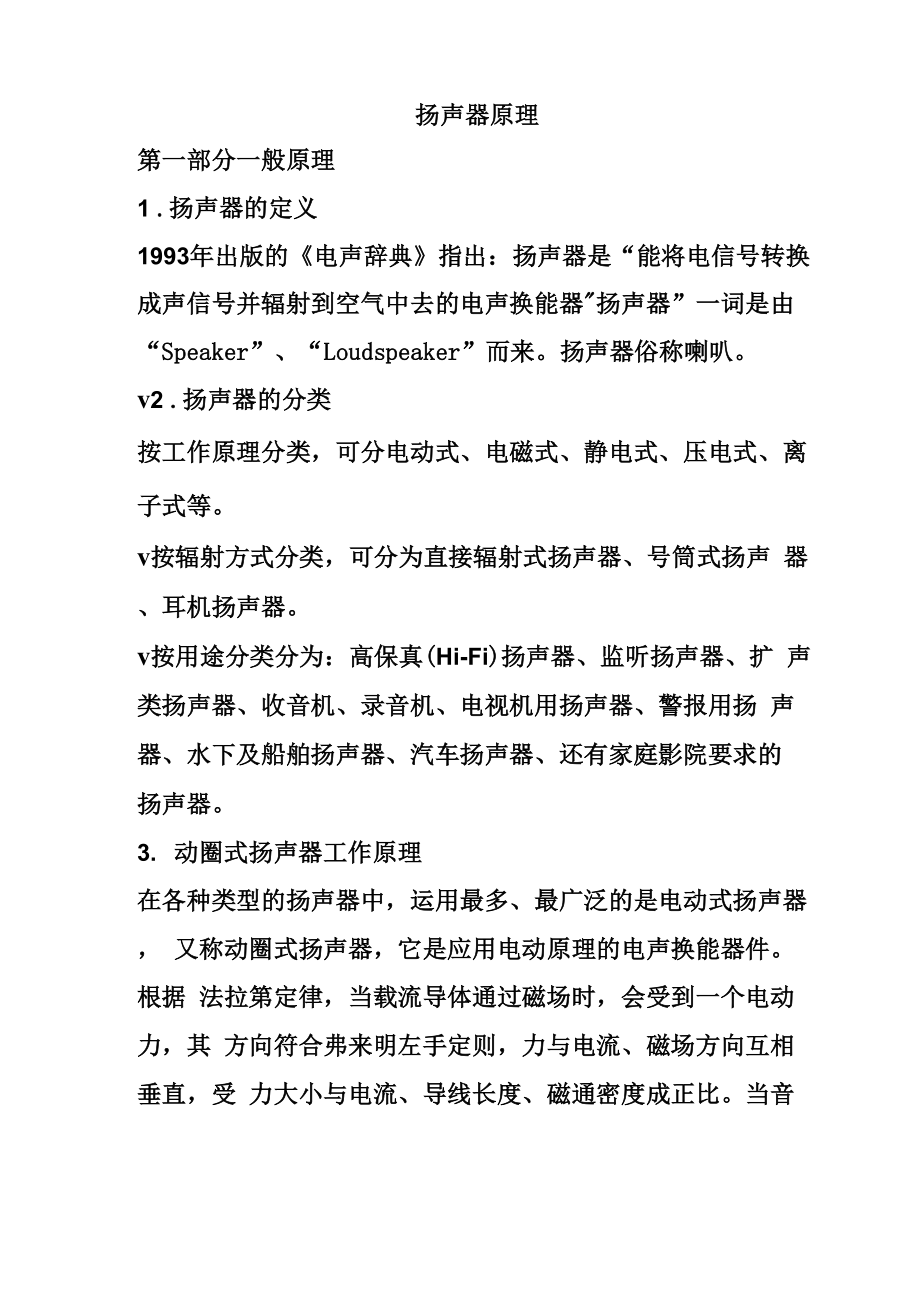

扬声器原理第一部分一般原理1 .扬声器的定义1993年出版的《电声辞典》指出：扬声器是“能将电信号转换 成声信号并辐射到空气中去的电声换能器"扬声器”一词是由 “Speaker”、“Loudspeaker”而来扬声器俗称喇叭v2 .扬声器的分类按工作原理分类，可分电动式、电磁式、静电式、压电式、离 子式等v按辐射方式分类，可分为直接辐射式扬声器、号筒式扬声 器、耳机扬声器v按用途分类分为：高保真(Hi-Fi)扬声器、监听扬声器、扩 声类扬声器、收音机、录音机、电视机用扬声器、警报用扬 声器、水下及船舶扬声器、汽车扬声器、还有家庭影院要求的 扬声器3. 动圈式扬声器工作原理在各种类型的扬声器中，运用最多、最广泛的是电动式扬声器， 又称动圈式扬声器，它是应用电动原理的电声换能器件根据 法拉第定律，当载流导体通过磁场时，会受到一个电动力，其 方向符合弗来明左手定则，力与电流、磁场方向互相垂直，受 力大小与电流、导线长度、磁通密度成正比当音圈输入交变 音频电流时，音圈受到一个交变推动力产生交变运动，带动纸盆振动，反复推动空气而发音目前使用最广泛的纸盆扬声器、 号筒扬声器都属于电动式扬声器扬声器尺寸标示方法圆形扬 声器的标称尺寸通常用扬声器盆架的最大直径表示，如我们平 时所说的8英寸扬声器，它的盆架外径为200MM； 椭圆形扬声器的标称尺则用椭圆的长短轴表示，如我们平时所 说的4x6英寸扬声器的盆架尺寸为100MMx160MM；习惯上 常用英寸表示，两者之间关系是1英寸约等于25.4MM。
4 .扬声器的结构锥形扬声器是目前应用最广泛的电动式扬声器，也是 种直接辐射式扬声器，它通过一个呈圆锥形的锥盆直接向周围 空间辐射声波一只完整的锥形扬声器可分成以下三大部分:振动系统由锥盆、折环、定位支片、防尘罩和音圈组成;磁路系统由磁体、上导磁板、下导磁板、磁极心组成； 辅助系统则由盆架、压条、引出线和接线端片等组成5 .锥盆锥盆是扬声器的主要发声部件，在一定程度上决定了扬声器的 声器的锥盆可以分为直线形、抛物线形和指数形3种，不同的 截面形状曲线，其频响曲线不一致，音质也会有所不同指数 形适合做中高频或全频带扬声器，抛物线形适合做低频单元有效频率范和失真大小根据锥盆截面形状的不同，锥形扬6 .折环6.1折环是指扬声器锥盆（或振膜）的四周支持部分，它有以下几点作用:1、 对扬声器振动系统进行轴向定位2、 折环和定心支片的顺性，决定扬声器的谐振频率3、 折环本身的阻尼性，使谐振和反射都减小4、 折环还应有一定气密性，不然会有反相声波出现，造成声短 路6.2根据折环的作用，可归纳出对折环的要求:1、能是振膜在振动轴向的顺性大■ ri"3、2、使振摸在横向刚性强在尽可能大的振幅范围内，使驱动力与位移成线性关系。
4、 环无谐振和反相振动5、 质量要尽量轻6、 制造工艺不太困难目前扬声器中使用的折环主要有纸折环、布折环、泡沫折环和 橡胶折环4种这几种折环的内阻尼互不相同折环的形状对 扬声器的性能有很大的影响，常见的有波纹式和圆环式两种7 .定心支片定心支片是振动系统中影响扬声器品质的又一重要元件 定心支片和折环的劲度是决定扬声器谐振频率的因数之一，定 心支片振动时振幅的线性程度也在一定程度上影响扬声器的 失真大小7.1定心支片的主要作用: 1、保持音圈在磁隙中的正确位置;2、保证音圈在受力时,振动系统沿轴向往复运动;3、和振动系统的音圈、振膜共同决定扬声器的谐振频率;4、防止灰尘进入磁隙7.2定心支片的特性和对它的要求1、柔软度（顺性）它影响扬声器的谐振频率，取决于定心支片的形状的材料的硬度2、 最大位移量它关系到扬声器的最大振幅，取决于定心支 片外径与内径的距离和定心支片的形状3、 位移的线性它体现了定心支片对驱动力的顺从性，限定 了振幅的范围，超过此范围，振幅增加减慢，呈饱和状态，它 取决于定心支片的材料和形状4、 位移的复原性当定心支片受外力作用产生位移，在外力 除去后，位移可能不恢复至零，类似于磁体的磁滞现象，它取 决于定心支片的材料和形状。
5、 要兼顾可靠性、实用性、质量轻、耐湿性、难燃性、耐久 性、耐折性、适当透气性（减少定心支片振动时封闭空间的压 力）、密封性，并尽量减少异常谐振8.防尘罩防尘罩是一种用纸质或聚酯塑料等材料制成的球顶状防护罩，安装在锥盆根部与音圈结合部，它的作用：1、用来增加结合部的刚性，改善扬声器的高频特性;匹1=12、防止金属屑和灰尘进入磁气隙目前使用防尘罩有凸形、凹形、平形、网形等材质有布、 毡、纸、PP、金属等9 .音圈 音圈是扬声器的驱动元件，通常用铜漆包圆线在圆柱形骨架上 绕制而成整个音圈分两层或四层绕制，目的是使线圈的引出 线两端均朝向锥盆一侧，使引出线能牢固地焊接在锥盆上为 了防止扬声器音圈在流过较大音频电流时因过热而损坏，目前 许多扬声器已采用铝镁合金骨架,KAPTON,TIL骨架10 .磁体 磁体是一种硬磁性材料烧结而成的圆环，其作用是在扬声器磁 气隙中产生具有一定磁感应密度的恒磁场前几年生产的扬声 器大多使用锶或钡铁氧体磁体铝镍钻和钕铁硼是一种新型的 磁性材料，比传统的铁氧体磁体具有更高的磁能级，使用这些 磁体用明显提高扬声器的性能指标，缩小扬声器体积但是价 格较贵11 .上、下夹板、极心 上、下夹板是一种用导磁性能良好的低碳钢或纯铁制成的圆环 形铁板，极心是用同体材料制成的圆柱形铁心，极心和下夹板 通常直接铆合在一起。
它们的作用是给磁体所产生的磁场提供 一个磁回路，并在上夹板和极心之间形成一个均匀的磁气隙12 .盆架 盆架的作用是将锥形扬声器的振动系统和磁路系统组合成一 个牢固的整体锥形扬声器的盆架大多是薄钢板冲制成有斜壁 的环状体一些大功率Hi—Fi用扬声器为了进一步减小因盆架 振动而引起的失真，其盆架则用铝合金浇铸或冷挤成型低频 扬声器为了能很好地重放低音，谐振频率一般都设计得较低， 扬声器工作时锥盆的振动幅度较大因此，低频扬声器盆架的 斜壁上通常都开有4个或6个花档冲孔，作用是避免锥盆振动匹1=1时被封闭在锥盆和盆架之间的空气给振动系统增加一个额外1=1负载为了增加盆架的机械强度，盆架上一般都设有特殊的皱 折和凸筋中频和高频扬声器由于谐振频率较高，锥盆的振动 幅度较小，锥盆和盆架之间的空间已能满足要求，盆架上不设 有上述通孔，密封的后腔更能有效地防止锥盆后侧发出的声波 与其他扬声器发出的声波相互干扰13.额定阻抗扬声器的额定阻抗是一个纯电阻的阻值在确定信号源的有效 电功率时，用它来代替扬声器，此值由产品标准规定；在与放 大器等匹配、测量阻尼系数时此值皆有用途在额定频率范围内，阻抗模值的最低值不应小于额定阻抗的80%。
国家标准GB/T9397-1996《直接辐射式电动扬声器通用规范》中规定，额定阻抗优选值系列为4Q> 8d 16d 2510Od或由产品标准规定实际上扬声器生产厂都生产系列阻抗的扬声器供用户选择扬声器的阻抗完整地说是标称 阻抗，是扬声器输入端的阻抗，对于纸盆扬声器来说，是在阻 抗曲线上低频共振频率以上的第一个阻抗最小值，通常是阻抗 曲线上没有显著峰值的1KHZ的阻抗阻抗与放大器的输出阻 抗有密切的关系，这就是我们后面要提到的阻尼系数有了阻 抗值可以按下式计算扬声器的输入功率为P=U2/Z式中 Z一 声器的阻抗（Q）；U——音圈两端的电压（V）阻抗的允许偏差通常为±15% 第二部分阻抗曲线 阻抗曲线是指扬声器的阻抗模值随频率变化的曲线扬声器的阻抗曲线如图3-1所示，它在最低共振频率附近急剧上升，在高频部分随音圈电感增加而加大1=1在图3-1中，纵轴表示阻抗（横轴代表频率（Hz），通 常采用对数刻度曲线的峰是由纸盆、音圈、定心支片等振动 系统共振造成的而此曲线中部最小值相当于扬声器的额定阻 抗，通常比直流阻抗大10%〜30%可以根据扬声器直流阻抗 估算扬声器阻抗，扬声器的阻抗实际上由三部分组成，如图3-2 所示a线表示扬声器音圈的直流阻抗，不随频率变化（严格地 讲会随温度变化）；b线表示电感部分，根据电感特性其感抗 随频率上升而增加，和音圈的绕法、匝数有关；c线表示反电 动势部分，当音圈振动时会产生一个反电动势，反电动热产生 的电流与输入电流方向相反，事实上相当于减少输入电流，换 句话说即阻抗增高。
在共振频率时振动最大，等于电阻值增大 阻抗曲线是了解扬声器性能的一个窗口1 .共振频率 由图3-1的阻抗曲线可见，在低频段某一频率其阻抗值最大， 此时的频率称之为扬声器的共振频率，记为FO,即在阻抗曲 线上扬声器阻抗模值随频率上升的第一个主峰对应的频率扬 声器是一个振动系统，共振频率与扬声器的质量和顺性有关， 即振动系统的质量愈大，纸盆折环、定心动片愈柔软，则顺性 愈大，共振频率愈低，反之共振频率愈高写成公式为 fO=1/2nSQRT(1/m*c)式中m0——振动系统的质量；C0振动系统的顺性1=1我们常常希望降低扬声器的共振频率，但是有一定限度增加 振动系统质量固然可以降低共振频率，但质量增加会使扬声器匹1=1输出声压降低；增加振动系统的顺性在一定范围可以降低共振 频率，但是顺性增大会使振动系统振幅增加及振动系统强度减 弱，两者都导致失真加大，因此共振频率有一个适当值一般 情况下扬声器口径愈大其共振频率愈低共振频率是扬声器重 放的起点，也是低频重放的下限在共振频率以下，扬声器的 输出声压随频率的平方而下降扬声器的共振频率会随温度、湿度的变化而变化，这种变化在 全纸盆扬声器时代比较明显。
由于空气里湿度过大，振膜吸潮 使质量增加，折环柔软，使共振频率下降，下降幅度近10%温度上升也有使共振频率降低的趋势有人觉得在细雨朦胧之 中听音乐别有一番情趣，除了心情、环境因素以外，扬声器共 振频率的微妙变化也是一种契机近年来扬声器振膜材料和工艺的改进，如聚丙烯、碳纤维、金 属等振膜的采用，各种复合折环的出现，振膜防潮剂、湿强度 剂的改进，都促使扬声器的共振频率趋于稳定扬声器的共 振频率随输入功率的大小和工作时间的长短也会有些变化根 据我们的实验，共振频率会在加入功率一段时间略有下降，然 后趋向稳定有人买来音箱喜欢先加功率工作一段时间(称之 为煲机，我们既不反对也不提倡)，其作用是使扬声器共振频 率稳定2 .功率扬声器的功率是选择、使用扬声器的重要指标之一功率用瓦 (W)、伏安(V・A)来表示，扬声器使用的是视在功率，故 用V・A更合适本来功率有准确的定义，国际国内都有可依据 的标准由于利益驱动某些国内外厂家，功率标注相当混乱 既骗了顾客，又向自己招牌泼污水在这里我们根据权威的 IEC268-5 (1989)、GB/T9396-1996,对各个功率定义予以 说明1) 额定噪声功率(功率承受能力)。
在额定频率范围内馈 给扬声器以规定的模拟节目信号，而不产生热和机械损坏的相应电功率其定义为U/R, U是额定噪声电压，R是额定噪声电阻这时额定频率范围是指“由制造厂规定的扬声器频率范围”； 额定噪声电压指“在额定频率范围内馈给扬声器以规定的模拟 节目信号，而不产生热和机械损坏的信号电压”模拟节目信 号是指更接近实际使用情况下的信号，是由粉红噪声信号通过专用滤波器得到的在扬声器设计定型和生产定型时，要求 扬声器在额定噪声功率输入状况下工作100h，这是一个严格 的、负责的要求通过这个100h的试验，足可保证扬声器在 正常状况下安全无误地工作在大量生产中可用1.2倍噪声功 率试验48h2）长期最大功率与长期最大电压相对应的电功率，其定 义为U2/R，式中U为长期最大输入电压，R是额定阻抗这 里长期最大电压指扬声器能承受持续时间为1min、间隔为2min、重复10次的模拟节目信号，而不产生永久性损坏的最大信号电压这人长期最大功率意味着扬声器长时间承受功率 的上限3）短期最大功率与短期最大输入电压对应的电功率其 定义为U2/R，U为短期最大输入电压，R是额定阻抗短期 最大输入电压指扬声器能承受持续时间为1s、间隔为60s、重 复60次的模拟节目信号而不产生永久性损坏的最大的信号电 压。
它意味着扬声器短期能承受功率的上限在一些资料中“瞬时功率”、“音乐功率”、“峰值功率”的含义为 短期最大功率，这些功率值大于额定噪声功率扬声器功率问 题之所以重要，首先关系到它的寿命、可靠性；还关系到重放 声音的质量扬声器额定噪声功率之所以受到限定，主要是输 入功率加大会引起音圈温度的提高和失真的加大电动式扬声器的效率是很低的，通常只有千分之几，大部分能 量转化为热能这种热能一部份向空间逸散，一部分使音圈温 度升高音圈温度升度会导致粘合剂的软化和音圈的膨胀变 形一般情况下输入功率愈大，温度上升愈高；输入功率愈大， 温度上升愈快扬声器的口径愈大，相应输入功率也大另外扬声器在振动时有一个最大线性范围，超过这个范围失真就会加大扬声器振动还有一个机械允许范围，超过这个范围扬声器会产生机械损伤甚至是不可挽回的损伤从这个意义讲，额定功率指标的重要性是第一位的3 .特性灵敏度扬声器作为电声换能器我们自然关心它的效率，对于扬声器来说用声压级、特性灵敏度来表示比较方便，这里介绍下面几个 概念1) 指定频带内的特性灵敏度在自由场条件下的指定频带 内，输入到扬声器功率相当于1W的粉红噪声信号，在参考轴 上距离参考点1m的声压。
所谓自由场指的是没有声反射的空间在空间中，点声源所辐射的声压p与测试距离r的关系应 满足p与r成反比，通常利用消声室来测量2) 指定频带内的特性灵敏度级即以对数表示的特性灵敏 度特性灵敏度与基准声压比值的对数值乘以20，用dB表示基准声压为2x10-5Pao(3) 这里提到的粉红噪声是一种噪声信号，指用正比于频率 的频带宽测量时，其频谱连续并且均匀的噪声也就是说，它 是在宽广的频带内等比例带宽能量相同的噪声这里提到参考轴，是将平行于扬声器的某定义平面称参考 面，通过扬声器轴与参考面相垂直的线称为参考轴，参考轴与 参考面的交点称为参考点4) 经常遇到的是，当扬声器输入功率不是1W，而是其他功 率值时，这时的输出声压级可以按公式计算为SPLmax=Lp+10lgW0式中 Lp—特性灵敏度级；W0——此时输入功率除了不同输入功率的输出声压级不同以外，不同距离的收 听声压级也不同输出声压级的降低与距离平方成比例，扬声 器的特性灵敏度级过小，在使用时会消耗更多功率但也不是 灵敏度愈高愈好，过高容易失真加大这里讲到的特性灵敏度级定义是根据IEC268-5和GB/T9396-1996标准而定，与日本标准有所不同。
根据日本标准JISC553，表示灵敏的指标称为输出声压 级，系指在规定的频带或频率内，供给扬声器1W的功率，在 参考轴上距参考点1m处声压级的平均值，通常是4点频率的 平均值，即200Hz、250Hz、300Hz、400Hz，输入为正弦信 号4・自由场和半空间自由场下的响应通常见到的扬声器频率响应曲线，有一个不言而喻的先决条 件，它是在自由场或半空间自由场条件下测得的因为只有在 自由场条件下才能测得单纯是扬声器的频响曲线因此对于扬 声器频率响应比较完整的规定是“在自由场或半空间自由场条 件下，在相对于参考轴和参考点的指定位置，以规定的恒定电 压测得的作为频率函数的声压级，所用的恒定电压为正弦信 号，或为频率噪声信号气 所谓自由场通常指消声室，可以免 除房间影响将扬声器放在一个大平面上，对天空辐射，这是 一个半空间自由场对很多巨型的音箱，这也不失为一个好方 法要求恒定电压的目的在于表明测量是在稳定条件下进行 的所谓频带噪声指的是：(1) 把粉红噪声信号馈给扬声器，用1/3oct (1/3倍频程) 滤波器分析传声器的输出信号2) 用相对带宽为1/3oct的粉红噪声信号在这种条件下 我们便可得到扬声器的频率响应曲线，如下图所示。
这条曲线 是传声器正对扬声器参考轴中心测得的有时为了检查扬声器 的指向性，特别要测试扬声器的偏轴特性，例如300、600的 频率特性5 .有效频率范围 有了频率响应曲线就可以决定有效频率范围，这不是随意指定 的其方法是“在用正弦信号测得的频率响应曲线上，在灵敏 度最大的区域内取一个倍频程带宽，在其中按1/3oct取4点 计算其声压级的算术平均值，下降10dB划一条平行于横坐标 的直线，它与频率响应曲线高低两端的交点（即F2和F1）所 对应的频率范围，即为有效频率范围（对电动式扬声器，通常 用F1作为有效频率范围的下限频率）但对于谷值的频带宽 度小于1/9oct的部分不计算在内，这样我们就有一个共同的标 准至于市场上有些音箱不论箱体大小，不管质量高低一律标称20KHZ〜20KH Z，是不对的6 .极性标志6.1. 特性解释：扬声器输入端的极性标志是指在扬声器输入端 馈入信号时，扬声器膜片产生运行的方向与输入端所加信号极 性之间关系的标志・6.2 .测量方法：按规定馈给扬声器以瞬时直流电压，引起膜片向 扬声器前方运行时,与电压正极相连接的输入端为扬 声器正极, 用红色或符号“+”表示7 .纯音检听7.1. 特性解释：在额定频率范围内，馈给扬声器以规定电压的 正弦信号，检查扬声器的装配质量。
7.2. 测量方法：扬声器单元检听馈给扬声器正弦信号的电功率 为二分之一额定噪声功率，一般在0.3M处检听，在此距离内 应无反射物扬声器单元不另加声负载7.3. 扬声器系统检听：馈给扬声器系统的正弦信号电压及检听 距离由产品标准规定检听时由系统的下限频率开始向高频扫 频，有衰减器置于频率响应的平直位置或产品标准规定的位 置8.额定噪声功率8.1. 特性解释与额定噪声电压对应的电功率，其定义为U /R,式中 Un是额定噪声电压，R是额定阻抗8.2. 测量方法1）量装置包括下列仪器一粉红噪声发生器；——合适的计权网络，以得到符合GB6278规定的噪声信 号；——带限幅电路的功率放大器按规定安装的待测扬声 器，除非制造厂规定使用箱体，扬声器驱动单元应在不加障板 的条件下进行测量2） 扬声器应放置在不小于8m3的室内进行测量，该室的气候 条件应符合IEC 268-1规定3） 当在待测扬声器的输入端进行测量时，功率放大器的频率响 应应在20HZ——20000HZ内保持恒定，误差不超过±0・5dB，待测扬声器输入的限幅噪声的 频率分布应符合GB 6278的规定，其峰值因数在1.8——2.2 之间4） 功率放大器输出阻抗应不大于扬声器系统额定阻抗（见18.1） 值的1/3，放大器到少应能对扬声器提供两倍于扬声器额定正弦 电压（19.3）的正弦信号.用正弦信号在扬声器输入端测量时，功 率放大器输出电压的谐波失真不应超过10%.5） 扬声器应在每个规定的气候条件下，要求其能随额定电压连 续工作100H.一般在产品设计定型与生产定型时，应按上述测 量方法的要求进行100H的试验，而在正常大量生产过程中可 用1.2倍（或1.5倍）噪声功率试验48H（24H）来代替.有争议的以 100H试验结果为准■试验后应恢复24H后再作其他测量.9 .外观及机械质量1）焊片及接线架：标称尺寸小于©100mm的圆形扬声器 及等效辐射面积与其相当的非圆形扬声器其焊片及接线架应 能承受2N的拉力并不得松动。
标称尺寸大于或等于©100mm 的圆形扬声器及等效辐射面积与其相当的非圆形扬声器其焊 片及接线架应能承受5N的拉力并不得松动2）外观：扬声器标志应清晰、外观应整洁不应有明显的机械损伤，铆、焊及胶粘应牢固可靠漆层不应产生起皱、划 痕、脱落引出端子外形尺寸应符合产品图纸要求，表面无毛 刺金属零件的镀层和化学涂层应符合SJ 42及SJ 1276 ~1285的要求10.滑落冲击按图2进行，斜板应用光滑硬胶木板制成，档块用硬胶木 制成，档块尺寸应能保证试验中扬声器磁路部分直接受到冲击 （双磁路场声器档块厚度不利超过导磁碗高度的三分之二）扬声器磁路部分滑落直线距离为600mm±25mm角A为60011 .跌落 以大包装箱为单位，跌落面见表2图，跌落顺序3 （底） —2—5—4—6 （四个侧面）各一次，依次将3—2—5—4—6 向下，将试品提升至规定高度，受试面与地面平行，在保证各 向初速度为零的情况下，突然释放，使大包装跌落于平整的水 泥地面上，大包装与地面接触时的状态不作规定，试验后检查样品数量少于大包装箱整体所含数量时，应使所抽取的样品分 别置于包装箱的各角（当底面各角未布满样品时顶面各角不应 放置样品），样品未占满包装箱部分应以同类型样品填满（但 试验后不作检查）。
当抽取数量大于包装箱整体所含数量时，除对已成整箱样品试验外，所余样品应按小于整箱试验情况进 行12・温负荷和贮存将扬声器置于高温箱内，近GB/T 9396中图A3或图A4规定 接线，当箱内温度逐渐上升到55°C±2°C时，给扬声器馈以相 当于四分之一额定最大噪声功率的电压，连续工作16H后切断 电信号，温度保持不变，再搁置2H,将扬声器取出1H内检查 完毕13. 稳态湿热将扬声器放在温度40C±2C、相对湿度（93 ） %环境中， 搁置48H （彩色电视广播接收机用 扬声器为96H），取出后 在正常大气条件下恢复24H再进行检查14. 低温负荷和贮存将扬声器置于低温箱内，按GB/T 9396中图A3或图A4 规定接线，当箱内温度逐渐降到-10C±3C时，馈给扬声器相 当于四分之一额定最大噪声功率的电压，连续工作1H后即切 断电信号，继续降低箱内温度到-25C±3C,在此温度下贮存 2H试验后将扬声器在正常大气条件下恢复4H再进行检查 扬声器构造埃气矛孔定芯支片导磁上夹故导崔下夹根折年I——防尘麟 •导簌拄（W ）重点谈谈扬声器的关键部件一一振膜振膜俗称：纸盆在扬声器中，振膜对音质有至关重要的影响。
其关键技术就在这张“纸〃上！对振膜的要求包括以下三个方面（一）从稳态振动方面考虑：从稳态振动方面考虑，对振膜的基本要求在物理特性方面有如 下三条：（1）要求扬声器重放频带尽可能宽此时要求弹性率E/p尽 量大这里的E代表振膜材料的弹性模量，指材料应力增量与 应变增量之比，也叫做：“杨氏模量〃增加弹性模量和减小密 度，都会提高频率上限2） 要求扬声器失真小，因此要求振膜的弯曲刚性大这就 要求振膜质地坚挺，尽量减小振膜的分割振动对于振膜来说， 在输入到扬声器的频率较低时，可以近似将振膜看成一个活塞 振动随着频率的升高，从振膜中部到边缘的振动传播时间就 不能忽略不计了这时就不能认为它是一个活塞，而是要分割 成若干部分，每部分以不同振幅振动，即：分割振动低音扬 声器不是不能发出高音，而是高音集中在扬声器的中部越是 高频越是集中在中部由于高频的振动集中在中部，所以高频 的辐射角度很小早期的双纸盆扬声器就是中部加入一个小的 纸盆，使高音通过这个小纸盆发出，它起到增加高频辐射角度 的作用3） 要求振膜有适当的内阻尼内阻尼也叫内摩擦，是指材 料在受到不断涨落的应力后，机械能转化为热能的现象二）从瞬态振动方面考虑：如果一个脉冲信号加到扬声器上，起始阶段，扬声器振动也不 会马上响应，要有一个上升时间。
而终止信号后，扬声器的振 动不会马上停下来，要有一个滞后过程这种现象我们分别称 之为“前沿瞬态响应〃和“后沿瞬态响应〃这两个瞬态响应与振 膜的材料有密切的关系同时它与连接扬声器功放的阻尼系数 也密切相关三）从可靠性角度考虑：（1） 防潮性能：扬声器可能工作在潮湿的环境，要求振膜具 有防潮性能2） 湿强度性能：纸制振膜在潮湿、水浸的条件下，强度会 大幅度降低因此要求此类振膜具有湿强度性能3） 防霉性能：要求振膜材料具有防霉变性能4） 其他：外观色泽令人感觉舒适、经久耐用以下是扬声器的各项指标简述：1■额定阻抗Z扬声器的阻抗是一个感性加容性加直流电阻的 矢量和对于交流信号而言，它的阻抗是随着频率变化而变化 的，其典型的阻抗曲线如图二所示在谐振峰后面的第一个阻 抗最小值即为额定阻抗值它是计算分频器和放大器输出功率 的主要依据毁瑟)折亶薜K虐图二我扬声器阻抗曲线示意图2. 音圈直流电阻用Re表示音圈的直流电阻均比额定阻抗小， 一般为额定阻抗的0.85倍左右例如：8Q的扬声器的直流电 阻为：Re=8x0.85=6.8Q3. 谐振频率fo谐振频率指的是扬声器在自由声场中低频段阻 抗值达到最大值的时候所对应的频率（见图二）fo的值与扬声 器的口径及音圈的长度有关，口径大时fo 一般都比较低，长音 圈、长冲程的fo 一般都比较低。
低音扬声器的fo 一般都在 18-80HZ的范围内4. 总Q值Qts它反映了扬声器fo附近的振动系统的阻尼状态， 是决定扬声器低频特性的重要参数5. 谐振阻抗Zmax谐振阻抗指的是扬声器fo处的阻抗值6. 有效振动直径Din它的值为扬声器振动板的直径与1/2的折 环宽度的和（单位：mm）该值不仅与箱体容积有关，而且决 定了扬声器在低频段（20-100HZ）可输出的最大声功率7. 等效振动质量Mo扬声器的等效振动质量指的是扬声器的振 动系统和因为扬声器振动时空气的反作用力而附加在锥盆两侧 的附加质量之和8. 机械Q值Qms它反映了扬声器fo处悬挂系统的机械阻尼状 态的量实际测试表明它对扬声器的中高频的表现也有影响9. 电Q值Qes它反映了扬声器fo处的电阻尼的量同样它对 扬声器的中高频的表现也有影响10. 等效容积Vas等效容积是一个扬声器设计中，极为重要的 参数它指的是在这个容积中，空气的声顺与扬声器的声顺相 等（单位：L）它是一个与箱体容积成比例的量，不同的扬声器 Vas相差很大，小的只有2升，大的可达三百升以上11. 线性位移Xmax它是指扬声器锥盆的单向最大线性振幅（单 位：mm）现代新型大功率低频扬声器的线性位移可以达到3-12 毫米（视扬声器尺寸4-8寸不等）它有效的提高了现代小口径 扬声器的低频重放能力。
使小口径单元也能够发出具有类似大 口径单元的低频能量但是这种扬声器的灵敏度比较低12. 特性灵敏度它的定义为在扬声器装在标准障板上在有效频 带内输入一瓦的粉红色噪声信号，在扬声器正面轴线上离基准 点1米的距离处的声压级（单位：dB）它反映了扬声器单元的 易推程度决定灵敏度的因素很多，主要与扬声器场芯气隙中 的磁场强度有关这个磁场强度与导磁上下夹板的厚度及磁体 材料的磁性有关灵敏度还与音圈的长短有关，音圈越长，相 对灵敏度较低，但低频下限也低13. 有效频率范围它是扬声器放声时可以利用的频率范围它 由扬声器的上下限频率确定，在我国，国家规定在频响曲线上 灵敏度最大的区域内去一个倍频程或是厂家规定的更宽范围内 的平均声压级再下降10db，画一条平行于横坐标的直线，它与 频响曲线两端的焦点对应的两个频率即为上下限频率有效频 带越宽表明不均匀度越小，扬声器的性能也就越好14. 指向性 在规定频率范围内扬声器偏离正面轴向时的频率 响应相对于正面轴向频率响应的变化特性即为指向性在规定 的角度内中高频部分扬声器的声压级下降越少越好15. 额定谐波失真扬声器的谐波失真主要由磁路系统和支撑 系统的非线性产生。
这个值越小越好，现代高保真扬声器的额 定谐波失真大都在3%以下16. 扬声器的功率处理能力（或称扬声器的额定功率）是一项重 要技术参数，它代表扬声器承受长期连续安全工作的功率输入 能力，了解扬声器的功率处理能力，首先必须懂得扬声器驱动 器是如何损坏的，驱动器的损坏模式常见的有三种：第一种是音圈过热损坏（音圈烧毁，过热变形，开胶散圈，匝 间击穿等），第二种是驱动器的振膜位移量超过极限值，使扬声 器的锥形振膜或其周围的弹性部件损坏，通常发生在含有很多 大振幅的低频信号第三种类似第二种，是由于从振膜到接线 端子的引线过短或质量太差，在大的振动时，引线断开声音信号不是一种正弦波信号，而是一种随机的，这些随机信 号可用三个能数来表示，有效值（RMS）又称均方根值，是与 信号峰值等幅的正弦信号平均值的一种测量结果，基本上代表 信号的发热能量峰值（Peak）是信号达到的最大电平，对于正弦波来说，峰值 电平大于有效值电平3dB对于粉红噪声来说，峰值电平大于 有效值电平6dB对于音乐信号来说，峰值电平超过有效值可 达10-15dB在评定一种扬声器的位移能力时，峰值是重要的， 峰值因子，用来说明峰值电平与有效值电平的比率，对于按 （AES-1984）标准的粉红色噪声源来说，峰值因子为6dB，即 峰值电压是有效值电压的2倍，功率是4倍。
扬声器的功率处理能力是按（AES-1984）处理后的粉红色噪声 信号连续加2小时工作后其电性能和机械性能的永久性变化不 大于10%的情况下测得的技术参数最后谈谈目前扬声器箱（扬声器箱俗称：音箱）功率的测试标 准：音箱的功率：音箱的功率单位是W （瓦），涉及的内容与功放 类似，但更加复杂音箱功率容量的大小也与重放信号的电平、 频率范围、以及可接受的总谐波失真有关目前已经有许多组 织制定了音箱功率的测试标准，他们分别是：AES （美国音响 工程师协会AES-1984）、EIA （电子工业协会）、ANSI （美国国 家标准协会ANSI-S4.26-1988），测试内容如下：粉红噪音信号 源连续2小时，每倍频程10点的频宽，每倍频程12dB滤波斜 率这和扬声器测试标准是相同的但未被全部厂商采用，业 界最为广泛使用的是以下三种测试方法：*连续、长期或有效值（RMS）功率：粉红噪音信号源， 测试时间连续1小时以上，给出最低功率值节目或音乐功率：带音乐特色的测试信号源，测试时间 约1秒，结果比连续功率高3dB （功率的2倍）*峰值或瞬时功率：带音乐特色的测试信号源，测试时间约0・1秒，结果比连续功率高6dB （功率的4倍）可见，不同的测试标准，扬声器箱的标称功率也不同。
配置功放时，要特别注意！！。
