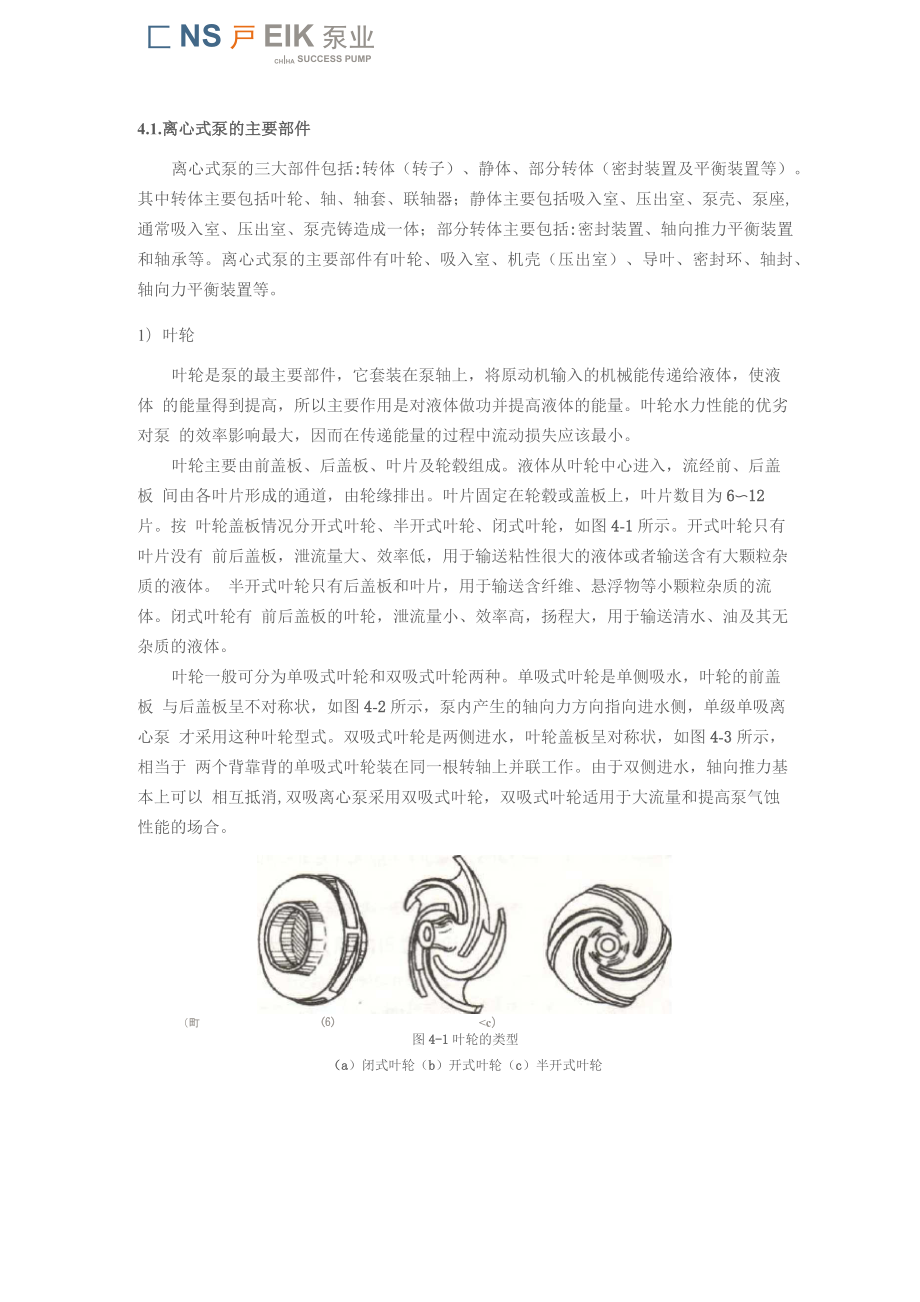

匚NS戸EIK泵业CH|HA SUCCESS PUMP4.1.离心式泵的主要部件离心式泵的三大部件包括:转体（转子）、静体、部分转体（密封装置及平衡装置等） 其中转体主要包括叶轮、轴、轴套、联轴器；静体主要包括吸入室、压出室、泵壳、泵座, 通常吸入室、压出室、泵壳铸造成一体；部分转体主要包括:密封装置、轴向推力平衡装置 和轴承等离心式泵的主要部件有叶轮、吸入室、机壳（压出室）、导叶、密封环、轴封、 轴向力平衡装置等1）叶轮叶轮是泵的最主要部件，它套装在泵轴上，将原动机输入的机械能传递给液体，使液体 的能量得到提高，所以主要作用是对液体做功并提高液体的能量叶轮水力性能的优劣对泵 的效率影响最大，因而在传递能量的过程中流动损失应该最小叶轮主要由前盖板、后盖板、叶片及轮毂组成液体从叶轮中心进入，流经前、后盖板 间由各叶片形成的通道，由轮缘排出叶片固定在轮毂或盖板上，叶片数目为6〜12片按 叶轮盖板情况分开式叶轮、半开式叶轮、闭式叶轮，如图4-1所示开式叶轮只有叶片没有 前后盖板，泄流量大、效率低，用于输送粘性很大的液体或者输送含有大颗粒杂质的液体 半开式叶轮只有后盖板和叶片，用于输送含纤维、悬浮物等小颗粒杂质的流体。
闭式叶轮有 前后盖板的叶轮，泄流量小、效率高，扬程大，用于输送清水、油及其无杂质的液体叶轮一般可分为单吸式叶轮和双吸式叶轮两种单吸式叶轮是单侧吸水，叶轮的前盖板 与后盖板呈不对称状，如图4-2所示，泵内产生的轴向力方向指向进水侧，单级单吸离心泵 才采用这种叶轮型式双吸式叶轮是两侧进水，叶轮盖板呈对称状，如图4-3所示，相当于 两个背靠背的单吸式叶轮装在同一根转轴上并联工作由于双侧进水，轴向推力基本上可以 相互抵消,双吸离心泵采用双吸式叶轮，双吸式叶轮适用于大流量和提高泵气蚀性能的场合町 ⑹
吸入室的结构形状对泵的吸入 性能影响很大如果吸入室入口处速度分布不均匀，则会使叶轮中液体的相对运动不稳定，导致叶轮中 流动损失增大，同时也会降低泵的抗气蚀性能吸入室形式有三种:锥形管、圆环形、半螺 旋形，如图4-4所示b) {c)图4-4吸入室的类型(a)锥形管吸入室(b)圆环形吸入室(c)半螺旋形吸入室(1) 锥形管吸入室锥形管吸入室结构简单，制造方便，流速分布均匀，流动损失小锥度 约为7〜18°,广泛应用于单级单吸悬臂式离心泵2) 圆环形吸入室圆环形吸入室结构对称，比较简单，轴向尺寸较小，缺点是流速分布匚NSP^JTk泵业china success pump(3) 不均匀，流体进入叶轮时的撞击损失和漩涡损失大，总的损失较大分段式多级泵大都 采用圆环形吸入室4) 半螺旋形吸入室半螺旋形吸入室的优点是液体进人叶轮时的流速分布比较均匀，流动 损失较小缺点是液体通过半螺旋形吸入后，在叶轮人口处会产生预旋而降低了离心泵 的扬程主要用于单级双吸水泵、开式多级泵。
