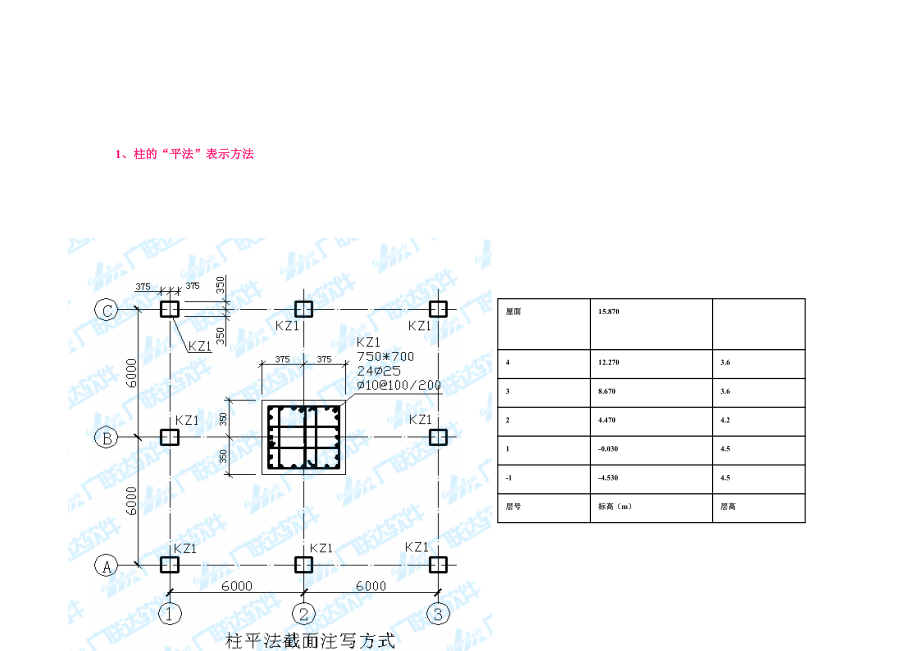

1、柱的“平法”表示方法层高 标高（m） 层号 4.5 -4.530 -1 4.5 -0.030 1 4.2 4.470 2 3.6 8.670 3 3.6 12.270 4 15.870 屋面 1、柱的“平法”表示方法KZ1所需要计算的钢筋工程量有哪些？ 角柱 边柱 中柱 顶层 中间层 首层 长度、根数、重量 纵筋、箍筋 -1层 基础板顶与基础板顶一平 基础梁底与基础板底一平 有梁基础 基础板厚大于2000 长度、根数、重量 基础插筋、箍筋 基础板厚小于2000 无梁基础 基础层 单位 名称 计算哪些量 分类细分 构件分类 楼层名称 KZ1要计算哪些钢筋量 2、柱基础插筋计算04G101-3 P4525 40 三级抗震 C35 柱子保护层 基础保护层 抗震等级 砼标号 柱子钢筋所处的环境描述 钢筋的锚固、搭接值确定(03G101-1P34)1.6 1.4 1.2 ξ 100 50 d≤25 纵向钢筋搭接接头面积百分率(%) 纵向受拉钢筋搭接长度修正系数ξ Ll＝ξLa LlE＝ξLaE 非抗震 抗震 注：1.当不同直径的钢筋搭接时，其LlE与Ll值按较小的直径计算。
2.在任何情况下Ll不得小于300mm3.式中ξ为搭接长度修正系数 纵向受拉钢筋绑扎搭接长度LlE与Ll 2、柱基础插筋计算 计算柱插筋首先应该考虑的问题Ø 基础插筋的计算公式： 长度＝弯折长度a+锚固竖直长度h1+非连接区Hn/3+搭接长度LlE Ø 要考虑抗震等级、砼标号、锚固、搭接值 Ø 基础是柱的支座，因此先画（计算）支座 Ø 在楼层净高Hn要减去节点高（梁高hb）Ø 柱根的确定3、柱基础层钢筋计算04G101－3 P32Ø 基础梁底与基础板底一平3.2、首层柱纵筋计算（中间层）Ø 纵筋长度＝首层层高－首层非连接区+2层非连接区+搭接长度LlE 6、中间层2层柱纵筋计算Ø 纵筋长度＝2层层高-2层非连接区+3层非连接区+搭接长度LlE 8、顶层柱纵筋计算 03G101-1 P38Ø 中柱（2，B位置） Ø 中柱纵筋长度＝3层层高-3层非连接区-保护层+12d 7、顶层柱纵筋计算Ø 边柱（2，A位置）8、顶层柱纵筋计算Ø 角柱（1，C位置）9、箍筋长度计算03G101-1P35 Ø 1号筋长度＝（b+h）×2-保护层×8+8d+1.9d×2+ max(10d，75mm)*2 1.9d的来源GB50204-2002 弯钩计算 5.3.1 箍筋弯钩计算 5.3.2柱箍筋的拆分03G101-1P469、箍筋长度计算Ø 2号筋长度＝[(b-保护层*2-D)/6*2+D]*2+（h-保护层*2）*2+8d+1.9d*2+max（10d，75mm）*2 －－D为纵向钢筋直径9、箍筋长度计算Ø 3号筋长度＝[(h-保护层*2-D)/6*2+D]*2+（b-保护层*2）*2+8d+1.9d*2+max（10d，75mm）*2 －－D为纵向钢筋直径10、箍筋根数计算Ø 基础层Ø －1层10、箍筋根数计算Ø 首层以上箍筋根数Ø 注：当柱纵筋采用搭接连接时，应在柱纵筋搭接长度范围内均按≤ 5d(d为搭接钢筋较小直径)及≤ 100的间距加密箍筋11、纵向钢筋变化处理03G101-1P36Ø 1、上层柱钢筋根数比下层多3600+750+48*22+1.2*34*22＝6303.6＝6304 纵筋长度＝3层层高+4层非连接区+搭接长度LlE+1.2LaE 2公式 根数方法 三层 多出钢筋 11、纵向钢筋变化处理03G101-1P36Ø 3、下层柱钢筋根数比上层多12、柱变截面处理Ø 1、c/hb≤1/6情况（绑扎搭接）12、柱变截面处理Ø 3、机械连接或焊接时Ø 计算方法相同，只是搭接长度为014、梁上柱。
