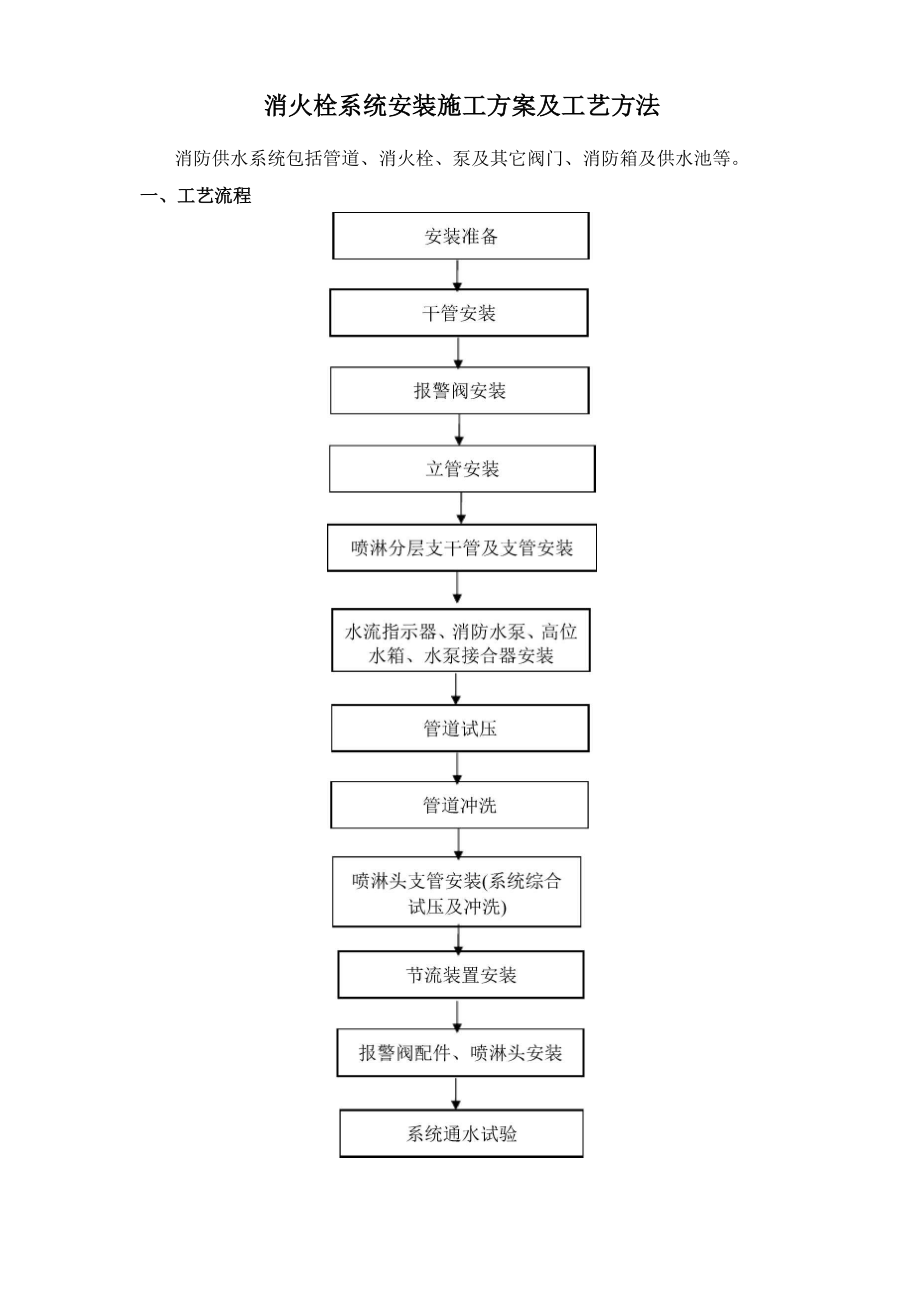

消火栓系统安装施工方案及工艺方法消防供水系统包括管道、消火栓、泵及其它阀门、消防箱及供水池等一、工艺流程二、消火栓系统的管道安装1、钢管质量应符合下列要求：（1）管节的材料、规格、压力等级、加工质量应符合设计规定；（2）管节表面应无斑疤、裂纹、严重锈蚀等缺陷；2、管道安装前，管节应逐根测量、编号，宜选用管径相差最小的管节组对接3、下管前应先检查管节的内外防腐层，合格后方可下管4、管节组成管段下管时，管段的长度、吊距，应根据管径、壁厚、外防腐层材料 的种类及下管方法确定5、 不同壁厚的管节对口时，管壁厚度相差不宜大于3mm不同管径的管节相连时， 当两管径相差大于小管管径的 15%时，可用渐缩管连接渐缩管的长度不应小于两管径 差值的2倍，且不应小于200mm6、 管道上开孔应符合下列规定（1） 不得在干管的纵向、环向焊缝处开孔；（2） 管道上任何位置不得开方孔；（3） 不得在短节上或管件上开孔4）直线管段不宜采用长度小于800mm的短节拼接7、 镀锌管丝扣连接：将断好的管材，按管径尺寸分次套制丝扣，一般以管径 15—32mm者套二次，40—50mm者套三次，70mm以上者套3-4次为宜根据现场测绘草图， 将已套好丝扣的管件带入管丝扣。
试试松紧度（一般用手带入 3 扣为宜），在丝扣处涂 铅油、缠麻后带入管件然后用管钳将管件拧紧，使丝扣外露 2—3 扣，编号放到适当 位置等待调直在装好管件的管段丝扣处涂铅油，联接两段或数段，联接时不能只顾预 留口方向而要照顾到管材的弯曲度，相互找正后再将预留口方向转到合适部位并保持正 直管段联接后，调直前必须按设计图纸核对其管径、预留口方向、变径部位是否正确 镀锌碳素钢管不允许用加热法调直管段调直时不允许损坏管材8、 管道法兰连接：按照设计要求和工作压力选用标准法兰盘法兰盘的连接螺栓 直径、长度应符合规范要求，紧固好的螺栓外露丝扣应为 2—3 扣，不宜大于螺栓直径 的1/2；连接衬垫一般给水管（冷水）采用厚度为3mm的橡胶垫，垫片要与管径同心， 不得放偏9、 卡箍连接：钢管连接前须用专用滚槽机在钢管周圈上开出标准深度的凹槽，镀 锌钢管用滚槽方式在钢管上滚压出凹槽，厚壁钢管可用车槽方式开除把专用润滑脂涂 在密封圈唇部及背部，将密封圈套入已加工好沟槽的钢管的一端，然后再将密封圈套入 沟槽钢管的另一端，卡入管卡，使其对应两段管的沟槽，上紧螺栓钢管加工前必须除 去管口上的毛刺，以免刮伤密封圈检查密封面是否有损伤，同时检查槽深是否符合要 求。
密封圈润滑脂须用推荐或专用产品，不得使用对密封圈材料有损伤及腐蚀性的润滑 脂，以免对密封圈造成腐蚀损害10、 管道焊接：焊接前要将两管轴线对中，先将两管端部点焊牢，管径在100mm以 下可点焊三个点，管径在150mm以上以点焊四个点为宜管材壁厚在5mm以上者应对管 端焊口部位铲坡口，如用气焊加工管道坡口，必须除去坡口表面的氧化皮；管材与法兰 盘焊接，应先将管材插入法兰盘内，先点焊 2—3 点再用角尺找正找平后方可焊接，法 兰盘应两面焊接，其内侧焊缝不得凸出法兰盘密封面11、 闸阀安装应牢固、严密，启闭灵活，与管道轴线垂直三、消火栓箱的安装1、 消火栓箱体应有消防主管部门批准的制造许可证及合格证方可使用2、 消火栓支管要以栓阀的坐标、标高定位甩口，核定后再稳固消火栓箱，箱体找 正稳固后再把校阅安装好，栓阀开启应方便，箱门开启应灵活，安装完毕后应及时封上 门，以防零件丢失箱内有电控按钮时要注意与电气专业配合施工箱体油漆损伤部位 在竣工前应重新补油漆一遍3、 消火栓安装尺寸为阀门中心距地面为1.1m,阀门距箱侧面为140mm，距箱后内 表面为100mm，栓口阀不应与门柜相碰4、 消火栓内的水带水枪应在交工前安装。
水龙带卷实盘紧放在箱内，水枪要竖放 在箱体内5、 室内消火栓系统安装完成后应取屋顶层（或水箱间内）试验消火栓和首层取二 处消火栓做试射试验，达到设计要求为合格三、泵的安装消防泵类有给水泵、消防用自喷淋泵、消火栓泵等泵的开箱检查应符合下列要求（1） 按设备技术文件的规定核对泵型号、规格，清点泵的零件和部件应无缺损， 管口保护物和堵盖完好2） 核对泵的主要安装尺寸，并应与设计相符2、出厂时已装配，调整完善的部分不得随便拆卸3、电机与泵连接时，一般应以泵的轴线为基准找正4、泵出入管道应有各自的支架，泵不得直接承受管道的重量5、泵出入口法兰严禁强行组对（尤其是管道泵，当法兰平等度不一致时，严禁强 行组装）6、管道与泵连接后，应复查泵的找正精度，当发现由于管道连接而引起偏差时， 应调整管道7、管道与泵连接后，不应在其上进行焊接或气割8、消防水泵的安装：应符合《机械设备安装工程施工及验收规范》的有关规定， 消防水泵的出水管上应安装止回阀和压力表并宜安装检查和试水用的放水阀门，消防水 泵泵组的总出水管上还应安装压力表和泄压阀，安装压力表时应加设缓冲装置，压力表 和缓冲装置之间应安装旋塞，压力表量程应为工作压力的2-2.5 倍。
吸水管上的控制阀 不应采用蝶阀，直径不小于水泵吸水口直径9、泵成排安装时其阀门手轮标高一致，配管排列整齐四、消防水箱和消防水池安装1、消防水池，水箱的溢流管，水管不得与生产或生活用水排水管径直接相连2、管道穿过钢筋混凝土消防水箱或消防水池时应加防水套管，对有振动的管道尚 应加设柔性接头，进水管和出水管的接头与钢板消防水箱的焊接应做防锈处理。
