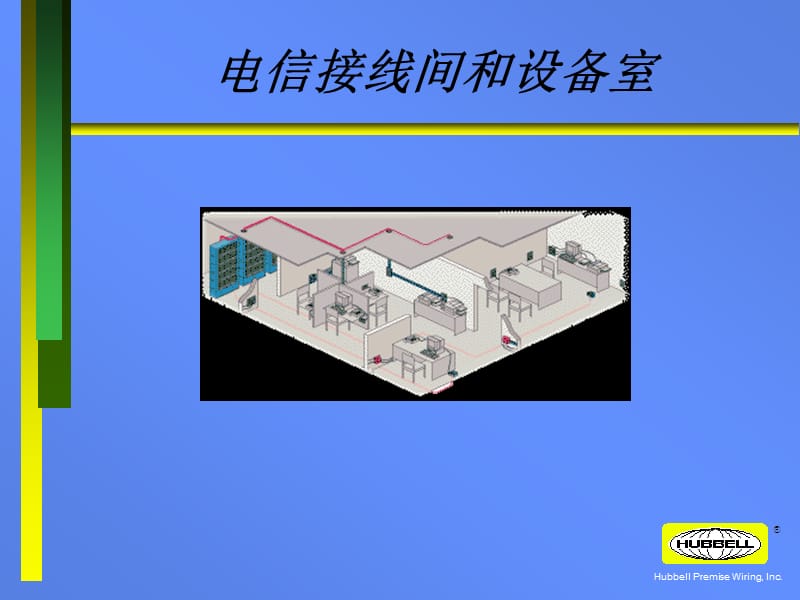

电信接线间和设备室,电信接线间,定义： 干线和水平配线通道之间的转换点 要求： 必须专门用于电信功能,电信接线间,每一楼层至少要有一个 干线和水平配线通道之间的转换点 若有下列情况，建议增设电信接线间 被服务的楼层面积超过了 1000 平方米 （ 10000 平方英尺） 水平距离超过了 90 米（ 300 英尺）,电信接线间大小,建议的大小要根据每 10 平方米（ 100 平方英尺）平均一个工作区间来提出,小电信接线间和电信接线壁柜,小于 500 平方米（ 5000 平方英尺）的建筑物可以设小电信接线间或壁柜,,,,,,,,,,,8.5 ft (2.6m),,,,24 in（0.6m),,,小电信接线间或壁柜的最小尺寸,建筑作法方面的建议,无吊顶 至少要有两面墙用3/4英寸（18mm）厚阻燃胶合板覆盖或者涂刷阻燃油漆 照度至少要 500 勒克斯（ 50 英尺烛光）,建筑作法方面的要求,36英寸 80英寸 的平开门要向外开 门上要有锁 要能够接到主要建筑物的接地电极上,设计方面的考虑,连接件的类型和数量 同使用频繁设备的连接 使用频繁设备的数量 安装方法 电缆管理,连接硬件的要求,符合568-A标准第10.4节（以前是TSB-40A）的要求 所有同水平布缆的连接都必须通过某个水平交连（HC）或者某个互连,水平交连,水平布缆端接在一个用插接线或者跳线同第2个连接硬件连接的连接硬件上,,,,,,,,水平布缆,干线电缆,交连,工作区插座,,,,,常用设备,设备连线,,设备跳线,必须端接在专用连接硬件上,将几个站口合并,互连,水平布缆端接在一个用插接线或者跳线同常用设备连接的单独连接硬件上,,,,,,水平布缆,设备跳线,互连,工作区插座,常用设备（中枢/集线器）,,,,,,,,接线板和接插线,使用接线板就为在进行移动和改造时使用未出厂时就端接好了的接插线创造了条件 接插线可以减少因为现场布缆作法不一致和质量不好而造成的性能偏差,合宝接线板,第5类接线板 高密度 极佳的传输性能 背后有支持电缆的横杆,合宝接线板,LAN（局部网）接线板 Ungermann Bass 接口/一 令牌环 24、48、96 站口10BASET 新产品 48 站口100BASET 接线板,合宝光纤箱,装在墙面上的互连室 FCW 系列 FTU 系列,合宝光纤接线板,FPR系列 平旋式托架 占用单独的一个支架空间 最多可支持24根光纤 FCR系列 耐热有机玻璃前盖儿 最多可支持96根光纤 实质性的光纤管理和存储空间,硬件安装方法,墙上安装 支架安装 壳室安装,合宝支架,墙上安装中继支架 全尺寸中继支架 电缆槽 线路管理接线板,合宝机柜,墙上安装机柜 全尺寸机柜,接插线性能,现在还没有组装接插线性能规格标准（接插电缆必须满足要求） 在第5类安装体中导体相对于插头的位置是非常重要的,接插线和跳线,铜线： 与待安装进去的系统级别相同或者更高（UTP） 光纤： 对于光缆组装体，每个配合的线对的损失最大为 0.75 分贝,接插线和跳线,水平交连不要超过20英尺,接插线和跳线,A + B < 10 m (33 ft),合宝UTP接插线,工厂测试结果证明符合第5类兼容性,合宝光纤接插线,“FDDI”级光纤 全部陶瓷套箍 全部物理接触（PC）饰面 工厂测试并进行担保 有ST和SC两种 SC双联接插线制造时加了固定的双联连接件,设备间,只容纳同电信系统直接有关的设备 放置在远离EMI（电磁干扰）源的地方 必须符合对电信接线间提出的全部要求,Quiz,What is the maximum recommended square footage that should be served by one TC? 10,000 ft2,Quiz,How big should the TC be if it serves 6,000 ft2 10?X 7,Quiz,How wide should the door be on a small closet serving under 5,000 sq. ft.? 8.5 ft,Quiz,How wide should the door be on a standard Telecommunications Closet? 80?high, 36?wide, hinged to open outward.,Quiz,What is the maximum recommended length for patch cords in the TC? 20 feet,Quiz,What is the maximum recommended length for equipment cords at the work area? 3 m, 10 ft.,。
