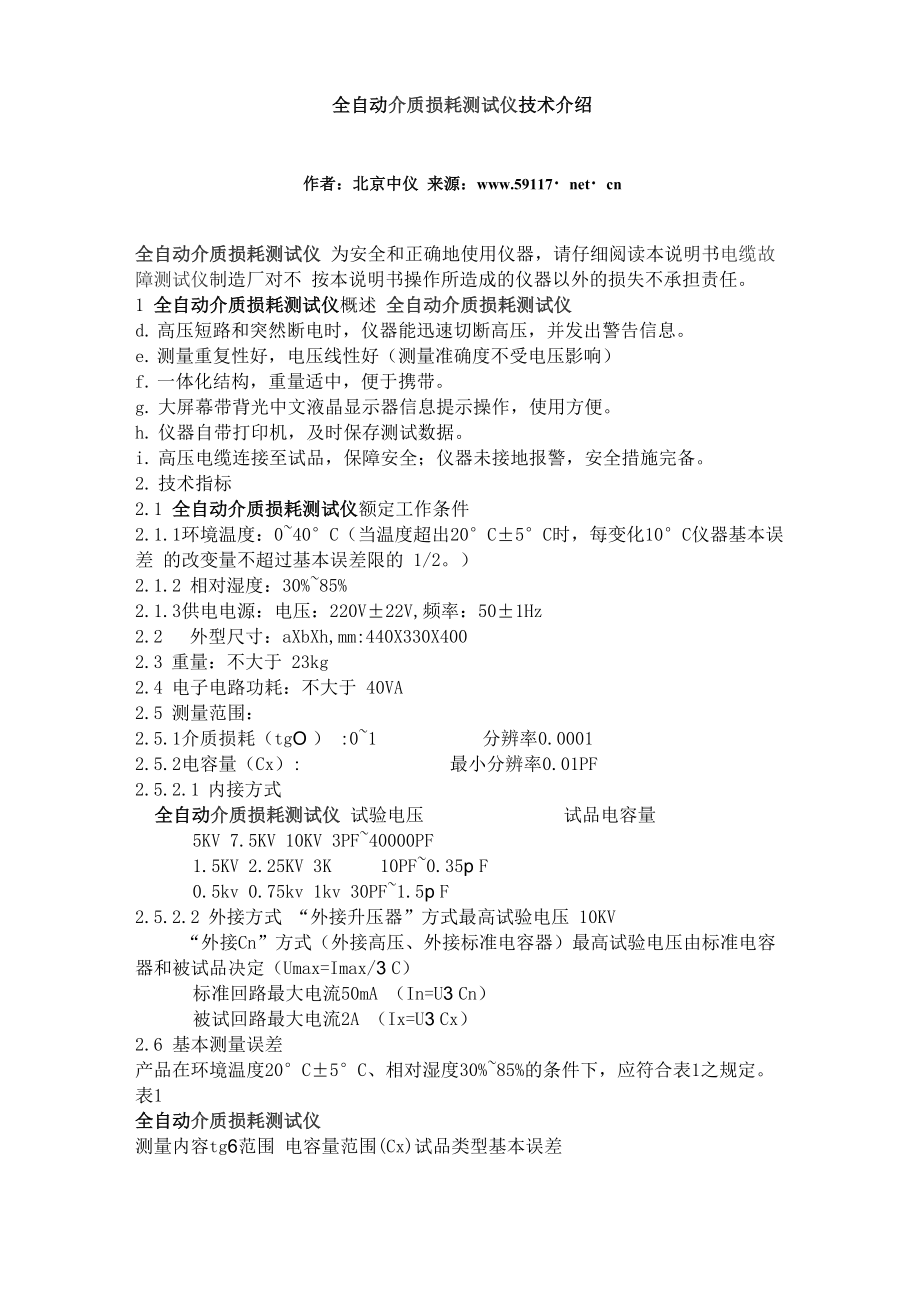

全自动介质损耗测试仪技术介绍作者：北京中仪 来源：www.59117・net・cn全自动介质损耗测试仪 为安全和正确地使用仪器，请仔细阅读本说明书电缆故障测试仪制造厂对不 按本说明书操作所造成的仪器以外的损失不承担责任1 全自动介质损耗测试仪概述 全自动介质损耗测试仪d. 高压短路和突然断电时，仪器能迅速切断高压，并发出警告信息e. 测量重复性好，电压线性好（测量准确度不受电压影响）f. 一体化结构，重量适中，便于携带g. 大屏幕带背光中文液晶显示器信息提示操作，使用方便h. 仪器自带打印机，及时保存测试数据i. 高压电缆连接至试品，保障安全；仪器未接地报警，安全措施完备2. 技术指标2.1 全自动介质损耗测试仪额定工作条件2.1.1环境温度：0~40°C（当温度超出20°C±5°C时，每变化10°C仪器基本误差 的改变量不超过基本误差限的 1/22.1.2 相对湿度：30%~85%2.1.3供电电源：电压：220V±22V,频率：50±1Hz2.2 外型尺寸：aXbXh,mm:440X330X4002.3 重量：不大于 23kg2.4 电子电路功耗：不大于 40VA2.5 测量范围：2.5.1介质损耗（tgO ） :0~1 分辨率0.00012.5.2电容量（Cx）: 最小分辨率0.01PF2.5.2.1 内接方式全自动介质损耗测试仪 试验电压 试品电容量5KV 7.5KV 10KV 3PF~40000PF1.5KV 2.25KV 3K 10PF~0.35p F0.5kv 0.75kv 1kv 30PF~1.5p F2.5.2.2 外接方式 “外接升压器”方式最高试验电压 10KV“外接Cn”方式（外接高压、外接标准电容器）最高试验电压由标准电容 器和被试品决定（Umax=Imax/3 C）标准回路最大电流50mA （In=U3 Cn）被试回路最大电流2A （Ix=U3 Cx）2.6 基本测量误差产品在环境温度20°C±5°C、相对湿度30%~85%的条件下，应符合表1之规定。
表1全自动介质损耗测试仪测量内容tg6范围 电容量范围(Cx)试品类型基本误差介质损耗因数tg6 0~1 50pF~60000pF非接地±(1%读数+0.0005)接地 ±(1%读数+0.0010)10pF~50pF 或 60000pF 以上 非接地 ±(1%读数+0.0010)接地 ±( 2%读数+0.0020)3pF~10pF 非接地与接地电容量50pF以上 ±(1%读数+1pF)50pF 以下 ±(1%读数+2pF)全自动介质损耗测试仪2. 7内部升压器输出能力全自动介质损耗测试仪 输出电压 额定输出电流5kv 7.5kv 10kv 100mA1.5kv 2.25kv 3kv 300mA0.5kv 0.75kv 1kv 500mA3. 内部结构和工作原理3.1 内部结构仪器将升压与测量装置安装在一个机箱里，仪器内部具有最高输出电压达10KV 的升压变压器，还安装有标准高压电容器，在内部高压测量范围内使用时无需任 何外部设备，便于携带到试验现场使用；仪器方便用户灵活地进行多种方式的测 量仪器结构牢固，确保高、低压电路电气间隙和爬电距离符合GB4793.1-1995《测量、控制和试验室用电气设备的安全要求》中的有关规定。
图1、图2分别 为仪器的前、全自动介质损耗测试仪后面板示意图图中：(1) 打印机——测量结束，显示测量结果时，按一下“打印”键，可以将测量 结果打印出来2) 显示窗 以LCD用中文显示tg6和电容测量值并显示指导操作的提示信息3) 电源键——按下该键，仪器电源接通 4) )全自动介质损耗测试仪内部高压允许键——为保障操作者安全而设；按 下该键，接通高电压输入回路；松开该键，则不能发生高压5) 启动/停止键——按下该键，仪器进入测量状态；松开该键，仪器退出测 量状态6) 接地端子——为保障操作者的安全，为使仪器正常工作，使用前应将该端 子可靠接地该端子既是安全接地，又是工作接地7) 打印键——测量结束，显示测量结果时，按该键可以打印测量数据8) 全自动介质损耗测试仪输出电压选择键——当选择“内接”或“抗干扰内接”方式工作时，用以选择试验电压(按上升或下降)，内部升压器产生的试验 电压共有九档，分别为：10kv、7.5kv、5kv、 3kv、 2.25kv、1.5kv、1kv、 0.75kv、 0.5kv9) 正/反接线键——用来选择正接线或反接线方式10) 工作方式键——当选择仪器内部升压器施加试验电压时，按该键选择“内 接”方式；如现场干扰较大，按该键选择“抗干扰内接”方式；当外接升压器施 加试验电压时，按该键选择“外接升压器”方式；当外接升压器和外接标准电容 器测量时，按该键选择“外接Cn”方式。
11） 全自动介质损耗测试仪保险丝座（12） 电源输入插座——接 220V 市电13） 标准电流输入端Cn——“外接Cn”测量方式工作时，与外接标准电容器 的测量端相连接连接该端的电缆线为黑色14） 被测电流输入端Cx——使用时应根据不同的试品类型与被试品的部位连 接，详见4.3条连接该端的电缆线为蓝色15） 电压输出端Hv——当测量非接地试品（选择正接线）时，该端为高电压 端，与该端相连的电缆内芯全自动介质损耗测试仪带高压；当测量接地试品（选 择反接线）时，该端在仪器内部接地连接该端的电缆为红色16） 电缆外屏蔽专用接地端——电缆与仪器连接时，将电缆插头端的引出线连 接至该端，从而将全自动介质损耗测试仪电缆的外层屏蔽接地3.2 工作原理全自动介质损耗测试仪 仪器测量线路包括一路标准回路和一路被测回路,如图3 所示标准回路由内置高稳定度的标准电容器与采样电路组成，被试回路由被 试品和采样电路组成由单片机运用计算机数字化实时采集方法，对数以万计的 采样数据处理后进行矢量运算，核相仪分别测得标准回路电流与被试回路电流幅 值及其相位关系，并由之算出试品的电容值（Cx）和介质损耗角正切（tg§）, 测量结果可靠。
现场有干扰时，先利用移相、倒相法减小干扰的影响，再将被试 回路测得的电流lx'与单独测得的干扰电流Id矢量相加，得到真正的测量电流 Ix，进而得出正确的测量结果由图3可见，可根据不同的测量对象和测量需要， 灵活地采用多种接线方式如测量非接地试品（正接法）时，“Lv”（E ）点接 地；而测量接地试品（反接法）时，则“Hv”点接地4 全自动介质损耗测试仪.使用和操作4.1 安全操作注意事项4.1.1 使用前必须将仪器的接地端子可靠接地所有人员必须远离高压才能开始 测量4.1.2 只有当仪器的“内高压允许”键未按下时，接触仪器的后面板和测量线缆 与被试品才是安全的当仪器的“内高压允许”键按下时，蜂鸣器将鸣叫示警 4.1.3仪器正在测量时，严禁操作除“启动”键外的所有按键但可用“启动” 键退出测量状态4.1.4应保持仪器后面板的清洁，不要用手触摸如后面板有污痕，请用干布擦 拭干净以保证良好的绝缘4.1.5全自动介质损耗测试仪测量非接地试品（正接法）时，“Hv”端对地为高 电压，测量接地试品（反接法）时“Cx”端对地为高电压，随仪器配备的红色、 兰色电缆为高压带屏蔽电缆，使用时可沿地面敷设，但必须将电缆的外屏蔽接至 专用接地端。
4.1.6不得自行更换不符合面扳指示值的保险丝管，以防内部变压器烧坏4.2 仪器的显示方式仪器以点阵式带背光LCD显示,便于室内与户外读数.显示值为最终测量接果（tg6和电容量），无须换算4.3 操作全自动介质损耗测试仪4.3.1 非接地试品的测量（正接法）4.3.1.1 通电前的准备 关电源；b.用导线将仪器面板上的接地段子可靠接地；c 损耗仪器内部已经采用了抗干扰措施，保证在外电场干扰下准确测量 抗 干扰介质自动测试仪 图 1 测量原理图三、抗干扰介质自动测试仪主要技术参数1.使用条件 5°C—40°C RHV80%2 .高压输出 2KV 5KV 10KV 三档容 量 1000VA3.测量范围 tg6 <50% 30PVCxV60000P4.分辨率 0.01%5.精 度 正、反接法 tg6 <15% AtgO < 0.1% △Cx <1.0% 15%
只有在危及人 身、仪器、设备等特殊情况时，方允许紧急切除总电源；抗干扰介质自动测试仪 断开面板上电源开关，并明显断开220V试验电源，对被试设备接地放电后，才 能进行接线更改或工作结束；重复对同一试验设备进行复测时，同样要断开总电 源开关， 1 分钟后才能进行重复测试；工作结束时，跳开按键开关，电源开关放 在 OFF 位置，以防下次测量时误操作损坏设备；为保证测量精度，特别在小电容 量小损耗时，一定要保证被试设备低压端（或二次端）绝缘良好，高压引线应尽 量短，相对湿度较小环境中测量；在进行大电容试品实验时，L）X320 （W）X 390（ H） 9.重 量 25 Kg 四、抗干扰介质自动测试仪操作一）操作面板介绍控制面板图 （图 2）图2控制面板图1.电源开关2高压输出指示4.电源输入5电源保险6打印机7.电源指示8液晶显示屏9抗干扰介质自动测试仪正，反接法选择10 .电压等级指示11电压等级选择接线板图（图 3）Cx 高压引出线Zx 低图 3 后接线板图二、抗干扰介质自动测试仪接线本仪器只能在停电的设备上使用，其它 设备可不断电；接地端应可靠接在接地网上；AC220V接入电源插座口；根据 被设备接地情况正确选择正，反接法； 正接法：（被试设备的低压测量端或 二次端对地绝缘）专用高压电缆从仪器后侧的Cx端上引出接被试设备高压端；专用低压电缆从仪直流电阻测试仪后侧的Zx端引出接被试设备低压端（见图4）； 此时，Cx的芯线跟屏蔽层等效，可相连；但Zx的芯线与屏蔽层严禁短接，否则 无取样，无法测量；抗干扰介质自动测试仪反接法：（被试设备的低压测量端或 二次端对地无法绝缘）专用高压电 图 4 正接法接线 图 5反接法接线缆从仪器后侧的 Cx 端上引出接被试设备高压端；低压端接地（见图 4）；此时的低压电缆跟地线等效；注意Cx的芯线与屏蔽层严禁短接，否则无取 样，无法测量；抗干扰介质自动测试仪对于小电容，其tg6受其表面状态影响 很大，这时可采用表面屏蔽法，既正接法时，在其距低压端ls2cm的绝缘层上 用金属丝绕几周，保证与绝缘层接触良好，并将其接在地线 上或Zx的屏蔽层上； 同样反接法时，在其距高压端ls2cm的绝缘层上用金属丝绕几周，并将其接在 Cx 的屏蔽层；注意此时的芯线与屏蔽层严禁短接；此方法有可能改变被试设备 内部的电场分布而影响tg6 ;表准电容器和标准介损器君采用次接法。
部分设备 的接线方法可参考第七节《参考接线方法》；三、抗干扰介质自动测试仪操作方 法仪器尽量选择在宽畅，安全可靠的地方使用；被试设备从运行状态断开高压 引线转为检修状态，并对其清扫，初步绝缘试验良好后，方可利用该仪器进行试 验，以防被试设备绝缘低劣，使仪器在加压过程中损坏； 直流电阻测试仪测试 时，接被试设备的仪器的接地与被品接地，不应该在同一接地点，以防接地放电 时反击电压或者流动波影响仪器的安全；打印机机纸使用完毕，则只需从面板上 把打印机轻轻抬起，即可更换机纸；五、抗干扰介质自动测试仪使用注意事项 1．仪器自带有升压装置，一定注意高压引线的绝缘距离及人员安全； 2．使用本 仪器检测设备前，先应对设备进行绝缘检测； 3．确定设备的耐压等级，正确选 择仪器升压档位，以防击穿设备，损坏仪器； 4．仪器启动后，不允许突然关断 电源（AC220V电源线应连接可靠），以免引起过压损坏设备;5介质损耗测试仪.测 试过程中严禁改变仪器上的任意其它选择； 6.仪器应注意防潮，防剧烈振动；抗 干扰介质自动测试仪•从“ Hv ”端子用专用线缆（红色）接至被试品高压端（此 线带高压），“Cx”端子用专用线缆（兰色）接至被试品低压端，注意芯线Cx” 接被试品，电缆插头端的引出线连至专用接地端，如图 4 所示；如果试品低压端 有屏蔽端子（如标准电容器），可用导线将该端子与线缆的内屏蔽（夹头端的引 出线）“E”连接后接地。
抗干扰介质自动测试仪介绍抗干扰介质自动测试仪抗干扰介质自动测试 仪 RX-型抗干扰介损自动测量仪，是发电厂、变电站等现场全自动测量各种高电压电力设备介损正切值及电容量的高精度仪器能保证在强电场干扰下准确 测量具有数据跟踪、自动测量、液晶显示、数据打印等功能一次操作，抗干 扰介质自动测试仪微机自动完成全过程的测量是目前最理想的介损测量设 备 抗干扰介质自动测试仪该仪器同样适用于车间、试验室、科研等单位高 电压电器设备的tg6及电容量的测量；对绝缘油的损耗测试、更具有方便、简 单、准确等优点 抗干扰介质自动测试仪该仪器可用正、反接线方法测量不 接地或直接地的高压电器设备 仪器内部装备了高压升压变压器，并采取了过 零合闸的安全保护措施，在试验过程中直接加220V交流电源，可输出2KV、5KV、 10KV 不同电压等级的高压，不必另加调压器和升压器等繁杂的设备，使操作简 单化二、抗干扰介质自动测试仪工作原理 在交流电压作用下，电介质要消耗 部分电能，这部分电能将转变为热能，产生损耗这种能量损耗叫做电介质的损 耗当电介质上施加交流电压时，电介质中流过电流电压和电流间成在相角差 屮，屮的余角6称为介质损耗角，6的正切tg6称为介质损耗角正切。
tg6值 是用来衡量电介质损耗的参数抗干扰介质自动测试仪仪器测量线路包括一路标 准回路（Cn）介质损耗测试仪和一路被试回路（Cx），如图1所示标准回路由 内置高稳定度标准电容器与测量线路组成，被试回路由被试品和测量线路组成 测量线路由取样电阻与前置放大器和A/D转换器组成，由于并联在取样电阻两端 的前置放大器输入电阻远远大于取样电阻，因此可认为回路电抗干扰介质自动测 试仪流全部流过取样电阻通过测量线路将电流信号转换为数字信号，再由单片 机运用数字化实时采集方法，分别测得标准回路电流与被试回路电流幅值及其相 位差，通过矢量运算便可得出试品的电容值和介质 美国AVO DELTA3000全自动介损测试仪介绍10 千伏绝缘功率因数自动测试仪•集成PowerDB软件包允许没有一台笔记本电脑使用的自动化控制•非常易于使用，无需任何的硬件或软件设置•坚固，外地便携式装置/店，用来工作在高达765千伏高干扰switchyards•内置的存储能力，下载打印测试结果•可选的优先使用软件包提供独家服务/支持（美国市场上唯一）该DELTA3000是全自动10千伏绝缘功率因数测试条件在高压电气设备绝缘评 估设计的一套。
除了执行绝缘功率因数测试，DELTA3000可用于测量变压器绕 组的励磁电流该DELTA3000允许自动生成测试报告的数据直接进入PowerDB, —个强大的 软件程序，饲料所有的数据可以保存在一个XML文件中的所有历史数据。
